Tipo de produto	Fonte de alimentação estabilizada CC
Marca	Velleman
Modelo	LABPS3005N
Tensão de entrada	220-240 V~, 50/60 Hz
Tensão de saída	0-30 VCC
Corrente de saída	0-5 A
Potência máxima	150 W
Fusível	3.15 A, 250 V
Ondulação de tensão	≤ 1,0 mV rms
Ondulação de corrente	3 mA rms
Grau de proteção	IP20
Dimensões (L x A x P)	117 x 190 x 270 mm
Peso	4.8 kg
Cor	Cinza
Proteções	Curto-circuito, limitação de corrente
Modos de funcionamento	Tensão constante (C.V.) e corrente constante (C.C.)
Exibição	LED para tensão e corrente
Ajustes	Tensão e corrente ajustáveis
Temperatura de serviço	0 a +40 °C, <90% HR
Limpeza	Pano húmido sem fiapos, sem álcool ou solventes
Peças reparáveis pelo utilizador	Apenas o fusível
Garantia	24 meses (uso doméstico), 6 meses (uso profissional)

Perguntas frequentes - LABPS3005N VELLEMAN

Como ajustar a tensão de saída?

Gire o botão ajuste de tensão (7) para selecionar a tensão desejada. Um ajuste fino também está disponível. O indicador C.V. acende quando o aparelho está no modo de tensão constante.

Como ajustar a corrente de limitação?

Curto-circuite os terminais de saída usando um cabo apropriado, depois gire o ajuste de corrente (2) para definir o ponto de limitação. O indicador C.C. acende no modo de corrente constante.

O que fazer em caso de curto-circuito?

O aparelho protege-se automaticamente desligando a saída para evitar perda de potência. Repare o curto-circuito o mais rápido possível para evitar desgaste e consumo desnecessário de energia. O funcionamento normal retomará automaticamente.

Posso usar o aparelho para carregar baterias?

Sim, mas com cuidado. Primeiro ajuste a tensão e a corrente de limitação apropriadas para a bateria. Monitore a carga e respeite as especificações da bateria para evitar danos.

O aparelho aquece normalmente?

Sim, em funcionamento a plena potência, o dissipador de calor pode ficar quente. Certifique-se de que haja ventilação adequada (pelo menos 2,5 cm de espaço ao redor) e coloque o aparelho sobre uma superfície termorresistente.

Como limpar o aparelho?

Desligue o aparelho antes de qualquer limpeza. Use um pano húmido sem fiapos. Evite álcool e solventes. Nunca limpe o interior.

O que fazer se o fusível queimar?

O fusível é a única peça reparável pelo utilizador. Substitua por um fusível idêntico: 3.15 A, 250 V. Se o problema persistir, contacte o seu revendedor.

O aparelho é protegido contra sobrecargas?

Sim, o aparelho possui proteção contra curto-circuito e limitação de corrente (máx. ±12 A em modo de limitação). Em caso de excesso, ele muda automaticamente para o modo de limitação de corrente.

Posso usar o aparelho ao ar livre?

Não, este aparelho foi projetado para uso interno apenas. Proteja-o de poeira, temperaturas extremas e umidade. Grau de proteção IP20.

Qual é o significado dos indicadores C.V. e C.C.?

O indicador C.V. indica o modo de tensão constante (a tensão é regulada). O indicador C.C. indica o modo de corrente constante (a corrente é limitada). Eles acendem de acordo com o modo de funcionamento ativo.

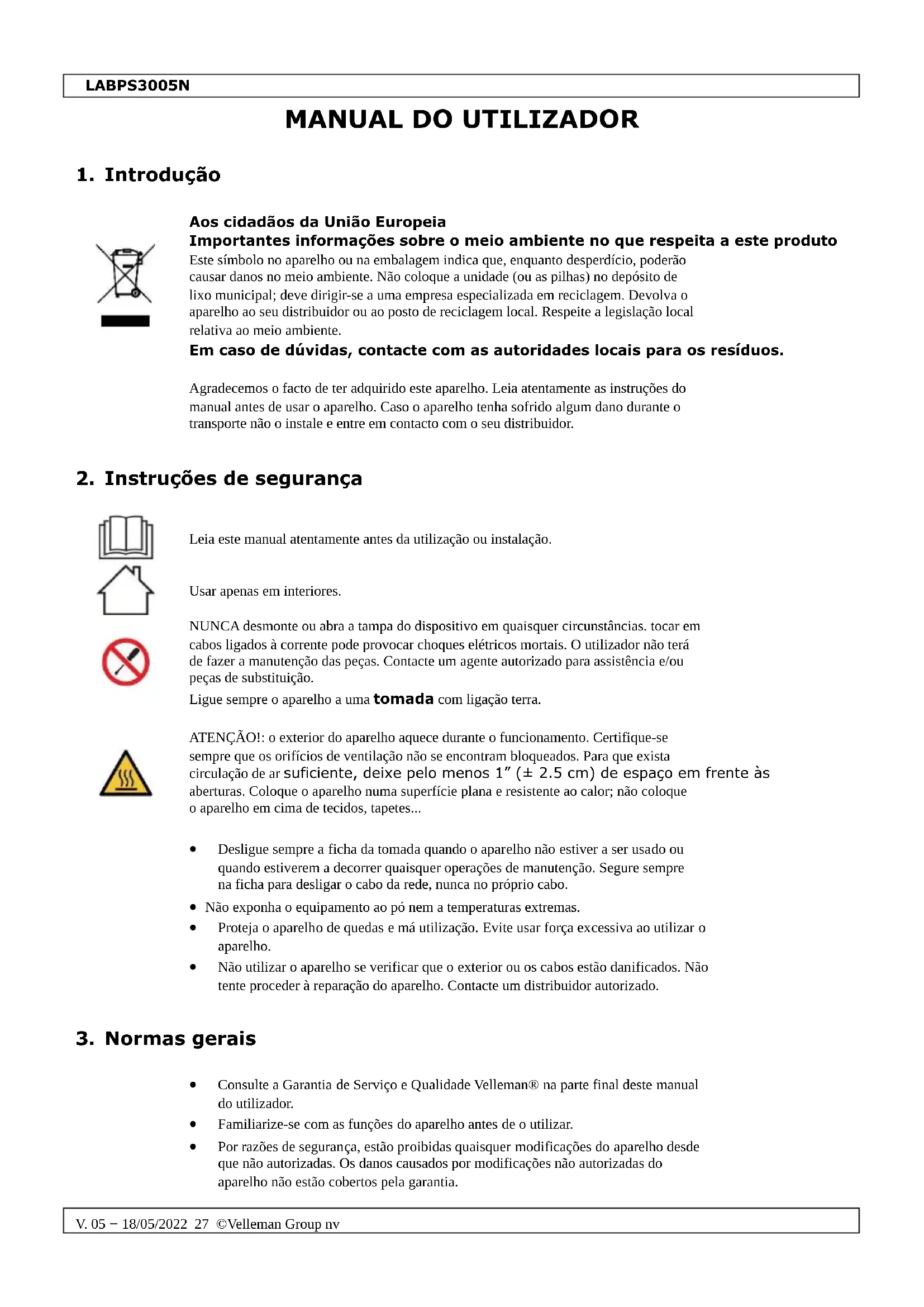

MANUAL DE UTILIZADOR LABPS3005N VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto desperdício, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Leia este manual atentamente antes da utilização ou instalação.

Usar apenas em interiores.

NUNCA desmonte ou abra a tampa do dispositivo em quaisquer circunstâncias. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.

Ligue sempre o aparelho a uma tomada com ligação terra.

ATENÇÃO!: o exterior do aparelho aquece durante o funcionamento. Certifique-se sempre que os orifícios de ventilação não se encontram bloqueados. Para que exista circulação de ar suficiente, deixe pelo menos 1" (± 2.5 cm) de espaço em frente às aberturas. Coloque o aparelho numa superfície plana e resistente ao calor; não coloque o aparelho em cima de tecidos, tapetes...

• Desligue sempre a ficha da tomada quando o aparelho não estiver a ser usado ou quando estiverem a decorrer quaisquer operações de manutenção. Segure sempre na ficha para desligar o cabo da rede, nunca no próprio cabo.
• Não exponha o equipamento ao pó nem a temperaturas extremas.
• Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.
• Não utilizar o aparelho se verificar que o exterior ou os cabos estão danificados. Não tente proceder à reparação do aparelho. Contacte um distribuidor autorizado.

3. Normas gerais

• Consulte a Garantia de Serviço e Qualidade Velleman® na parte final deste manual do utilizador.
• Familiarize-se com as funções do aparelho antes de o utilizar.
• Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.

LABPS3005N

- Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente.

- Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

- O dispositivo goza de ótima protecção graças à protecção contra curto-circuito e ao ponto limitador de corrente. A falha de energia em caso de curto-circuito é limitada graças ao circuito de protecção que controla a falha de energia dos transistores na fonte de alimentação. Esta característica evita que o aparelho se danifique. O dispositivo entrará automaticamente no modo de limitação de corrente, o que significa que o ponto de limitação de corrente (máx. ± 12 A) está instalado. Contudo, o curto-circuito deve ser reparado o mais rapidamente possível de forma a evitar consumo de energia desnecessário.

- A saída será cortada caso ocorra algum curto-circuito entre os terminais de saída positivo e negativo, o que evita a perca de energia. O aparelho volta a funcionar normalmente logo que o problema esteja solucionado.

- Este dispositivo é uma grande fonte de energia. O dispositivo deve estar bem ventilado sempre que estiver a funcionar na potência máx. de forma a evitar o sobreaquecimento. Preste atenção ao facto de que o dissipador de calor está demasidado quente para ser tocada sempre que o dispositivo estiver na potência máx.

- A má utilização do aparelho e uma temperatura ambiente demasiado elevada podem provocar a avaria de alguns componentes internos. Sempre que tal acontecer, a voltagem de saída poderá exceder o valor definido. Tenha sempre muito cuidado ao utilizar o dispositivo e evite danificar a carga desnecessariamente.

4. Descrição

Veja as imagens na página 2 deste manual.

1	indicação da corrente
2	botão de ajuste da corrente
3	interruptor de alimentação
4	terminal de saída (-)

5	terminal terra
6	terminal de saída (+)
7	botão de ajuste da voltagem
8	indicação da voltagem

5. Utilização

Introdução

O dispositivo é uma fonte de alimentação DC regulada de alta precisão com uma saída regulável. Esta saída pode ser usada para voltagem contante (V.C.) e corrente costante (C.C.)

A voltagem de saída pode ser ajustada entre 0 V e 30 V desde que o dispositivo esteja no modo de tensão constante ou modo C.V. O ponto limitador de corrente (máx. ± 5 A) pode ser definido de modo arbitrário neste modo.

A corrente de saída pode ser ajustada continuamente entre 0 e 5 A no modo corrente constante.

A corrente e voltagem de saída são indicadas através de visores LCD.

Usar o aparelho como fonte de C.V.

1. Ligue o aparelho.

2. Rode o botão de ajuste da corrente totalmente, no sentido dos ponteiros do relógio, para a posição máxima.

3. Rode o botão de ajuste da voltagem para obter uma voltagem próxima do valor desejado. Use o botão de sintonia-fina, se desejar (quando aplicável). O indicador C.V acende no visor.

Usar o ajuste da limitação de corrente no modo C.V.

1. Ligue o aparelho.
2. Gire ambos os botões de ajuste da corrente completamente, no sentido contrário aos ponteiros do relógio, para o mínimo, e os botões de ajuste da voltagem completamente, no sentido dos ponteiros do relógio, para o máximo.
3. Ligue os terminais de saída em curto-circuito, interligando-os com o cabo apropriado (cabo DC de 60 V / 16 A).
4. Rode o botão de ajuste da corrente para o valor de limite de corrente desejado. Use o botão de sintonia-fina, se desejar (quando aplicável). O indicador C.C. acende no visor.
5. Retire o cabo de curto-circuito dos dois terminais de saída.
6. Rode o botão de ajuste da voltagem para o valor exigido. Use o botão de sintonia-fina, se desejar (quando aplicável). O indicador C.V. acende no visor.
7. Conecte a cargas aos terminais de saída. Caso a corrente exceda o ponto limitador da corrente, o indicador C.C. acende no visor.

Ligar a Carga

• Ligar a carga.
• Pode visualizar a corrente de saída e a voltagem de saída no visor assim que o aparelho for ligado.
• O indicador C.V. acende caso o aparelho esteja no modo C.V.
• O indicador C.V. O LED está desligado e o LED C.C. acende caso o visor do Amp indique um valor que exceda o valor instalado. Quando isso acontece, o aparelho passa automaticamente para o modo limitador de corrente. Instale uma carga que permita que o dispositivo funcione normalmente.

6. Limpeza e manutenção

• Desligue o aparelho da corrente antes de qualquer actividade de manutenção.
• Os cabos de alimentação não devem apresentar quaisquer danos. Contacte um técnico especializado para instalar o aparelho.
• Limpe o aparelho regularmente com um pano húmido sem pelo. Não utilizar álcool ou dissolventes.
• Excepto o fusível, não existem peças cuja manutenção seja feita pelo utilizador. Contacte o seu distribuidor no caso de necessitar de peças de substituição.
• Guarde o aparelho num local seco, bem ventilado, e livre de poeiras.

7. Especificações

voltagem de entrada....220-240 V\~ (± 10 %), 50/60 Hz saída

voltagem....0-30 VDC

corrente 0.5 A

potência....150 W máx.

cos Phi....0,82

fusível....3.15 A, 250 V

voltagem ripple .... ≤ 1,0 mV rms)

ondulação de corrente.... 3 mA rms)

temperatura de funcionamento .....0 °C a +40 °C, < 90 % de humidade relativa

LABPS3005N

máximo tempo contínuo com carga completa....8 h grau de proteção IP....IP20 dimensões....117 x 190 x 270 mm peso....4.8 kg cor....cinzento

Utilize este aparelho apenas com acessórios originais. A Velleman Group nv não será responsável por quaisquer danos ou lesões causadas pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman Group nv detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. Nenhuma parte deste manual pode ser copiada, reproduzida, traduzida ou resumida por qualquer eletrónica, ou de outra forma, sem prévio consentimento por parte da detentora dos direitos de autor.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.

- todas as reparações ou modificações efectuadas por terceiros sem a autorização de Velleman Group nv;

- despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

- qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

- dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
