Tipo de produto	Carregador de manutenção solar para bateria 12 V
Marca	Velleman
Modelo	SOL5N
Tensão de bateria compatível	12 V (bateria de carro)
Tipo de painel solar	Monocristalino (estimativa)
Potência do painel solar	5 W (estimativa)
Corrente de carga máxima	400 mA (estimativa)
Função principal	Carga de manutenção para compensar a descarga natural das baterias
Proteção contra sobrecargas	Sim, não sobrecarrega a bateria
Diodo de bloqueio anti-retorno	Sim, evita a descarga da bateria através do painel
Indicador LED	LED vermelho piscando durante a carga
Acessórios fornecidos	2 ventosas, cabo com pinças de bateria, conector isqueiro
Método de fixação	Ventosas no para-brisa ou fixação na parede através de furos na parte traseira
Uso recomendado	Carga de manutenção para bateria de veículo estacionado
Precauções de uso	Desconectar antes de ligar o veículo; não usar para recarregar uma bateria completamente descarregada
Manutenção	Limpar regularmente o painel solar com um pano macio
Condições de teste	AM1.5, 100 mW/cm², módulo a 25 °C
Garantia	24 meses (produtos de consumo UE)
Normas ambientais	Em conformidade com a diretiva REEE; não descartar com resíduos domésticos

Perguntas frequentes - SOL5N VELLEMAN

Qual é a função do SOL5N?

O SOL5N é um carregador de manutenção solar para bateria de 12 V. Ele produz uma pequena corrente elétrica para compensar a descarga natural da bateria, evitando assim danos.

Posso recarregar uma bateria completamente descarregada com este carregador?

Não, o SOL5N foi projetado apenas para carga de manutenção. Não é adequado para recarregar uma bateria totalmente descarregada.

Como instalar o carregador no para-brisa?

Fixe as duas ventosas fornecidas ao carregador e, em seguida, coloque o carregador no para-brisa dentro ou fora do veículo. Você também pode montá-lo na parede através dos furos na parte traseira.

Posso usar o carregador em uma bateria de carro com a ignição desligada?

Sim, mas em alguns veículos o isqueiro não é alimentado quando a ignição está desligada. Nesse caso, conecte o carregador diretamente à bateria com as pinças: fio vermelho no positivo (+), fio preto no negativo (-).

O que significa o LED vermelho piscando?

O LED vermelho pisca quando o painel solar recebe luz suficiente e está carregando a bateria. Se estiver apagado, o carregador não está produzindo corrente.

O carregador pode danificar a bateria?

Não, o SOL5N possui proteção contra sobrecargas e um diodo de bloqueio anti-retorno, evitando danos ou descarga excessiva da bateria.

Posso ligar o carro com o carregador conectado?

Não, é imprescindível desconectar o carregador antes de ligar. Os picos de corrente do motor podem danificar o carregador.

Como limpar o painel solar?

Limpe regularmente o painel solar com um pano macio e não abrasivo para garantir máxima eficiência. Evite produtos químicos.

Qual é o período de garantia?

A garantia é de 24 meses para produtos de consumo na UE, a partir da data de compra. Ela cobre defeitos de fabricação e material.

Posso usar o carregador com vidros tintados?

Vidros tintados reduzem a eficiência do carregador. Para melhores resultados, coloque o SOL5N do lado de fora do veículo sob luz solar direta.

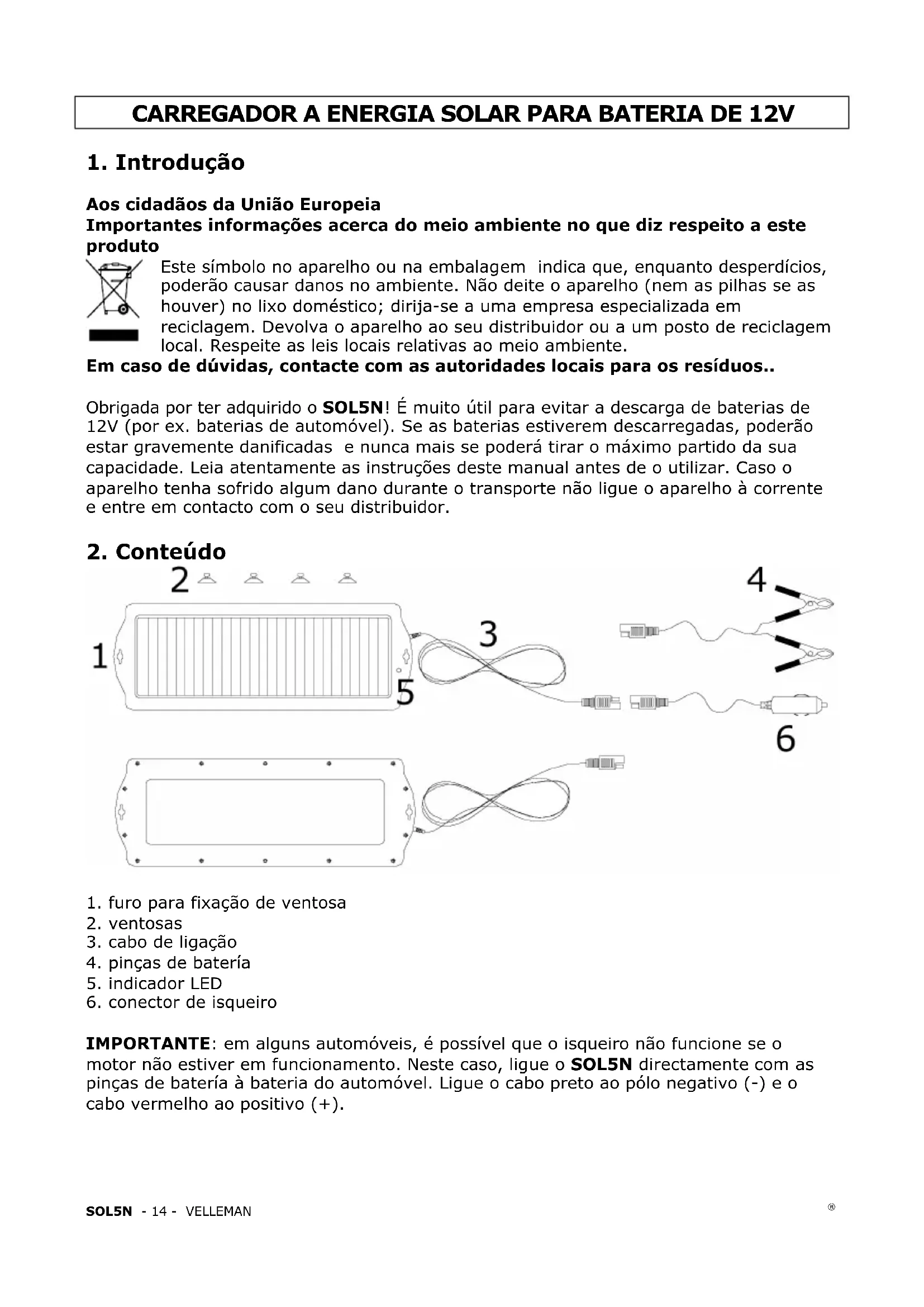

MANUAL DE UTILIZADOR SOL5N VELLEMAN

Aos cidadao da Uniao Europeia

Importantes informacoes acerca do meio ambiente no que diz respeito a este produits

Este símbolo no aparelho ou na embalagem indica que, quando desperdécios, poderão fazer danos no ambiente. Não deite o aparelho (nem as pilhas se as houver) no lixo dométrico; dirija-se a uma Empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou a um posto de reciclagem local. Respeite as leis locais relativas ao meio ambiente.

Em caso de duvidas, contacte com as autoridades locais para os resíduos..

Obrigada por ter adquirido o SOL5N! É muitoutil para evitar a descarga de baterias de 12V (por ex. baterias de automóvel). Se as baterias estiverem descarregadas, poderão estar gravamente danificadas e nunca mais se poderá tirar o maior parte da sua capacidade. Leia atentamente as instruções deste manual antes de o utilizez. Caso o aparelho tenha sofrido algo dano durante o transporte não ligue o aparelho à corrente e entre em contacto com o seu distribuidor.

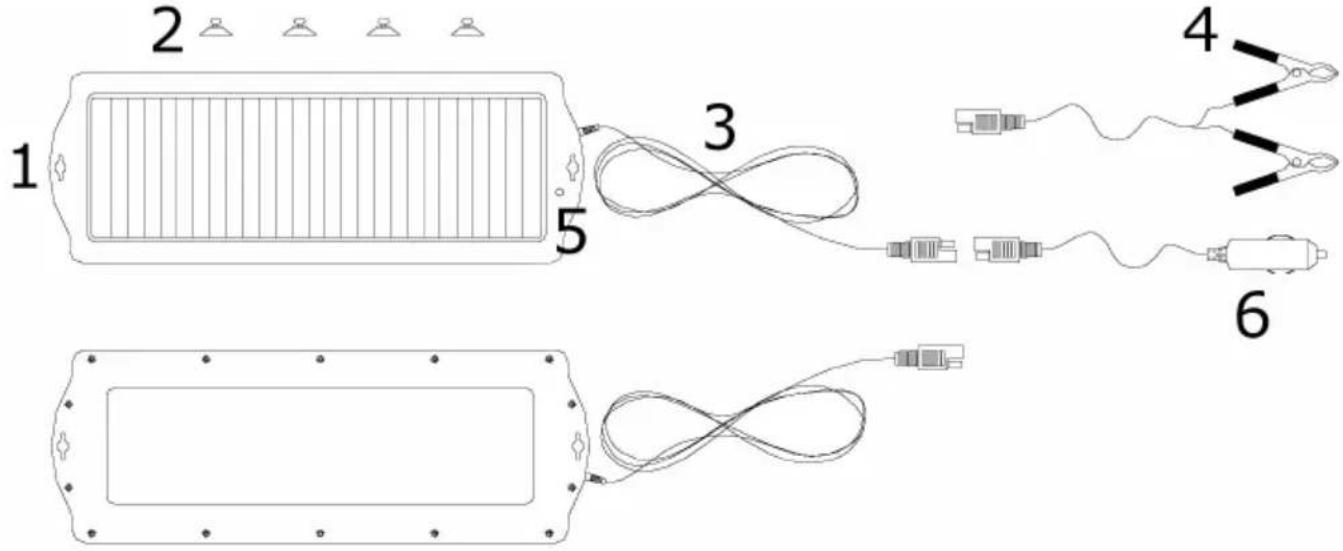

2. Conteudo

1. furo para fixação de ventosa
   2.ventosas
2. cabo de ligação
3. pincas de bateria
   5.indicatorLED
4. conector de isqueiro

IMPORTANT: em algunos automóveis, é POSSÍVEL que o isqueiro não funciona se o motor não estiver em funzonamento. Neste caso, ligue o SOL5N directramente com as píncas de bateria à bateria do automóvel. Ligue o cabo preto ao polo negativo (-) e o cabo vermelho ao positivo (+).

3. Funcionamento

Fixe as ventosas ao carregador e fixe o carregador ao lado inferior ou exterior do parabrisas.
- Se desejar, é possível fixar o carregarador à parede usingo os furos que se encontrar na parte traseira.
Ligue o carregador ao isqueiro do automóvel ou directamente à bateria.
- Enquanto houver bastante luz solar, o carregaror produzirá uma pequena corrente electrica para efectuar uma carga de manutenção da bateria. O LED vermelho (ver figura #4) fica intermitente se a bateria estiver a ser carregada.
- Não existe o risco de sobrecarga nem de danIFICAR a bateria. Existe quando um díodo de bloqueio que garante也是非常 que o carregarador não descarrega a bateria.
- Repare que o SOL5N foi desenhado para fornecer uma carga de manutenção que que compensa a descarga natural das baterias. Não foi concebido pararegarar uma bateria completenessamente descarregada.
- Desligue o carregador antes de meter o carrro em functiOnamento. A pulsasoes elecricas da corrente do motor pode danificar o carregador.
- Alguns automóveis tem vidros fumados que pode diminuir bastante a rentabilitadade do carregarador solar. Para obter melhores resultados, colocque o SOL5N no exterior do automóvel, à luz directa do sol.

4. Especificações

Potência 1,5 W max.

Tensão de sinaça 12 V (± 20%)

Tensão nominal 17,5 V

Corrente 125 mA max.

Dimensoes 340 x 120 x 14 mm

Peso

0,45

kg

Testado sob condições normais: AM1.5, 100mW/c m², modulo a 25^ .

Utilize este aparelho apenas com acessórios originais. Velleman SL não sera responsavel por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informações sobre este producto, visite a)nossa网页www.VELLEMAN.eu. Podem alterar-se as espécificações e o conteudo destemanual sem avisão prévio.

Velleman® tem uma EXPERência de mais de 35 anos no mundo da electrónica com uma distribuição em mais de 85 paises.

Todo os outros produits respondem a exigências rigorosas e a disposções legais em vigor na UE. Para garantir a qualida, submetemos regularamente os��ros produits a controles de qualida suplementares, com o:.
osso nãoadowido como um serviceo de qualida externo.No caso improvisavel de um defeito

mesmo com as nossas precauções, é possível invocar a)nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produits grande(CC) (para a UE):

• qualquer produto grande(publico é garantido 24 mês contra qualquer vizio de produção ou materiais a partir da data de aquisicao efectiva;
• no caso da reclamacao ser justificada e que a reparacao ou substituicao de um artigo é impossivel, ou quando os custo são despropioncimentos, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preco de compra. Em outras, sera consentido um artigo de substituicao ou devolucao completeness do preco de compra no caso de um defeito no prazo de 1 ano后再 data de compra e entrega, ou um artigo de substituicao pagando o valor de 50% do preco de compra ou devolucao de 50% do preco de compra para defeitos后再 data de 1 a 2 anos.

- está por consagemência excluíds:

• todos os danos directos ou indirectos deposita da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocao pelo aparelho, como o seu conteudo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;
• todos os bens de consumo ou acessórios, ou peças que necessitam uma substituição regular e normal como p.ex. pilhas, lampadas, peças em borracha, correias... ( lista ilimitada);
• todos os danos que resultem de um incenso, raios, de um acidente, de una catastrophe natural, etc. ;

• danos provocados por negligencia, voluntária ou não, uma UTILização ou manutençao Incorrecta, ou umautilização do aparecido contrária as prescrições dofabricante;

• todos os danos por causa de uma'utilisation comercial, professional ou colectiva do aparecido (o periodo de garantia sera reduzido a 6 vezes para uma'utilisation professionnel);

• todos os danos no aparecido resultando de uma utilização incorrecta ou不同类型 daquela inicialmente prevista e descriça no manual de'utilisation;

• todos os danos depuis de uma devolução não embalada ou mal protegida ao;nivel do acondicionamento.

• todas as reparacoes ou Mudicoacoes efectuadas por terreiros sem a autorização de SA Velleman®;

• despas de transporte de e para Velleman® se o aparecido não estiver coberto pela garantia.

• qualquer reparacao sera fornecida pelo local de compra.

O aparelho sera

obrigatoriamente accompanying do talão ou faktura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica : aconseñalha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado sera cobrado despesas a cargo do consumidor ;
• uma reparação efectuada fora da garantia, sera cobrado despesas de transporte;
• qualquer garantia commercial não prevalce as condições tão mentionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mentionada no manual de Utilização.
