MANUAL DE UTILIZADOR LBPS3005DN VELLEMAN

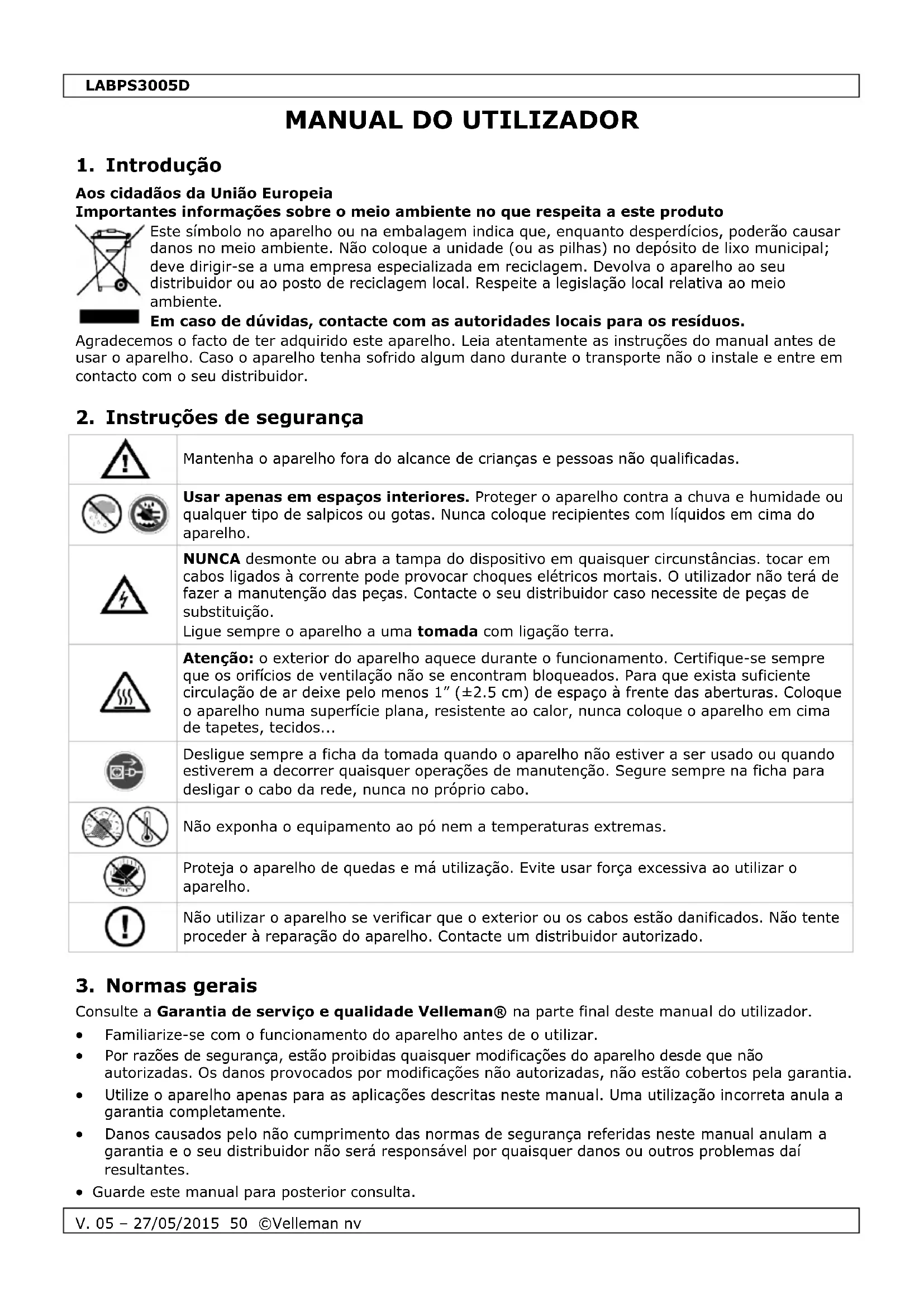

Aos cidadãos da União Europeia Importantes informações sobre o meio ambiente no que respeita a este produto Este símbolo no aparelho ou na embalagem indica que, enquanto desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente. Em caso de dúvidas, contacte com as autoridades locais para os resíduos. Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

2. Instruções de segurança

Mantenha o aparelho fora do alcance de crianças e pessoas não qualificadas.

Usar apenas em espaços interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Nunca coloque recipientes com líquidos em cima do aparelho.

NUNCA desmonte ou abra a tampa do dispositivo em quaisquer circunstâncias. tocar em cabos ligados à corrente pode provocar choques elétricos mortais. O utilizador não terá de fazer a manutenção das peças. Contacte o seu distribuidor caso necessite de peças de substituição. Ligue sempre o aparelho a uma tomada com ligação terra.

Atenção: o exterior do aparelho aquece durante o funcionamento. Certifique-se sempre que os orifícios de ventilação não se encontram bloqueados. Para que exista suficiente circulação de ar deixe pelo menos 1” (±2.5 cm) de espaço à frente das aberturas. Coloque o aparelho numa superfície plana, resistente ao calor, nunca coloque o aparelho em cima de tapetes, tecidos...

Desligue sempre a ficha da tomada quando o aparelho não estiver a ser usado ou quando estiverem a decorrer quaisquer operações de manutenção. Segure sempre na ficha para desligar o cabo da rede, nunca no próprio cabo.

Não exponha o equipamento ao pó nem a temperaturas extremas.

Proteja o aparelho de quedas e má utilização. Evite usar força excessiva ao utilizar o aparelho.

Não utilizar o aparelho se verificar que o exterior ou os cabos estão danificados. Não tente proceder à reparação do aparelho. Contacte um distribuidor autorizado.

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador. Familiarize-se com o funcionamento do aparelho antes de o utilizar. Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos provocados por modificações não autorizadas, não estão cobertos pela garantia. Utilize o aparelho apenas para as aplicações descritas neste manual. Uma utilização incorreta anula a garantia completamente. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes. Guarde este manual para posterior consulta.LABPS3005D

duplo visor LED para voltagem e corrente ajuste fino e grosseiro da voltagem e da corrente modo protecção: limite para voltagem ou corrente conectores de saída: fichas com isolamento de segurança painel frontal em vidro orgânico / outros painéis em aço memória: 5 memórias programáveis ligação ao computador: Controlo removo através do PC via USB ou RS232 software V2.5 incluído para Windows XP, Vista e W7, W8, W8.1 (32 bits + 64 bits)

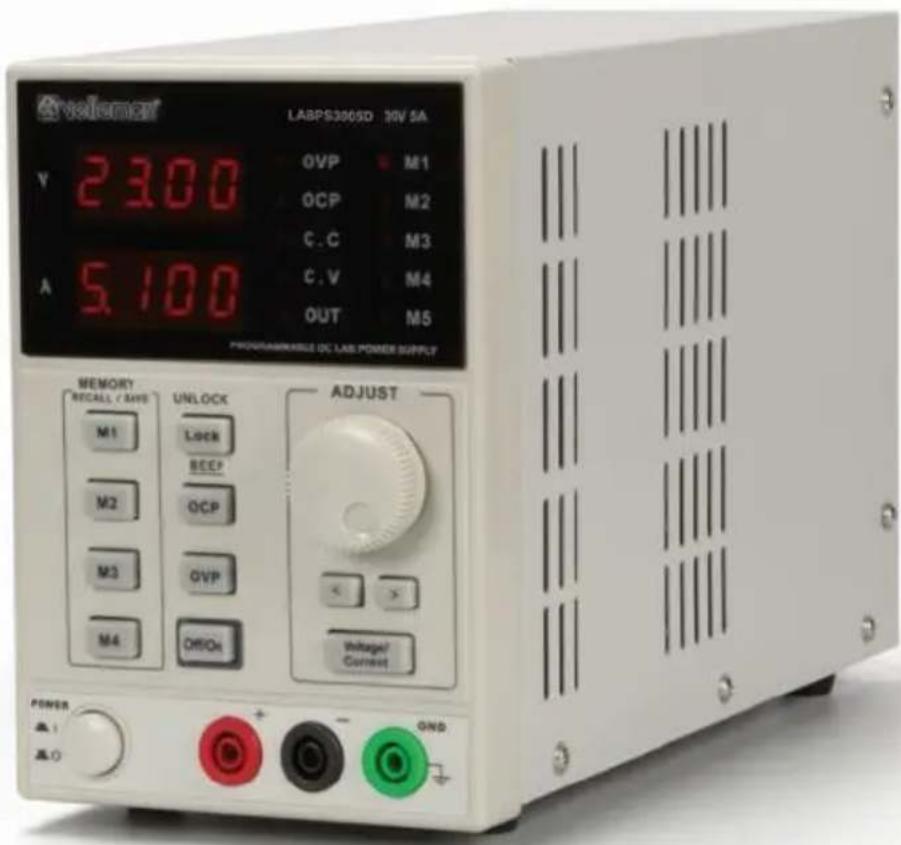

A LABPS3005D é uma fonte de alimentação de elevada precisão, DC-regulada com saída regulável. Esta saída pode ser usada para voltagem contante (V.C.) e corrente costante (C.C.) A voltagem de saída pode ser ajustada entre 0V e 30V sempre que o aparelho está no modo de voltagem constante. O ponto limite de corrente pode ser definido arbitrariamente neste modo. A corrente de saída pode ser ajustada continuamente entre 0A e 5A no modo corrente constante. A voltagem e corrente de saída são indicadas nos visores LCD. Ver as figuras da página 2 deste manual do utilizador.

OVP: protecção contra sobrevoltagem ligada/desligada

Ajustar: botão de regulação da voltagem e da corrente; selecção da memória 5

OCP/Beep: protecção contra sobrecorrente / tecla de sinal sonoro ligada/desligada

< >: botões de selecção para a sintonia grosseira/fina da voltagem e da corrente

Voltagem/Corrente: selecionar entre voltagem e corrente para ajuste

Terminal terra, ligado ao chassis e pino terra da tomada de alimentação

Indicação da corrente (amperes)

Indicação da voltagem (volts)

Alimentação: botão on/off

OVP : protecção contra sobrevoltagem ativa

porta RS232 para controlo remoto a partir do pc

OCP : protecção contra sobrecorrente ativa

porta USB (tipo B) para controlo remoto a partir do pc

CV : modo voltagem constante

Tomada de alimentação

Ligar ou Desligar a Alimentação

1. Ligue o cabo de alimentação fornecido à parte traseira do aparelho [23] e ligue a outra

extremidade a uma tomada com ligação terra.

Ligue sempre o aparelho a uma tomada com ligação terra.

2. Pressione o botão Power [19] para ligar a fonte alimentação.

A fonte de alimentação assume automaticamente as definições da memória 1. (Ver Setting Voltage and Current para mais informação.) No visor aparecem as definições existentes, o indicador M1 [13] acende. Neste momento não existe tensão ou corrente de saída nos terminais de saída.

3. Pressione o botão Power [19] para desligar a fonte de alimentação.LABPS3005D

V. 05 – 27/05/2015 52 ©Velleman nv

Usar a Fonte de Alimentação no Modo Voltagem Constante Se pretende usar a fonte de alimentação no modo voltagem constante, ajuste a voltagem de saída entre 0V e 30V. Deve definir também o limite de corrente pretendido. Se a corrente de saída exceder o limite definido, a fonte de alimentação passa automaticamente para o modo de corrente constante. Usar a Fonte de Alimentação no Modo Corrente Constante Se pretende usar a fonte de alimentação no modo de corrente constante: defina a corrente de saída prentendida entre 0A e 5A. Deve definir também o limite de voltagem pretendido. Definir a Voltagem e a Corrente Pode salvar 4 configurações de voltagem/corrente usando as teclas de memória M1~M4.

1. Pressione a tecla de memória [5] da memória para a qual pretende fazer as configurações. O

indicador correspondente M1~M4 [13] acende e aparecem as definições atuais para a voltagem e a corrente.

2. Pressione a tecla Voltage/Current [16] para definir a voltagem. O valor referente à voltagem fica

intermitente. o Para utilizar no modo de voltagem constante: esta é a voltagem constante desejada. o Para utilizar no modo de corrente constante: este é o limite de voltagem desejado. o Se ativar a proteção contra sobrevoltagem, a saída é desligada automaticamente caso a voltagem exceda esse valor.

3. Rode o botão de ajuste [14] até atingir aproximadamente a voltagem desejada. Pressione <ou>

[15] para selecionar um dos dígitos da leitura da voltagem [7] e rode o botão de ajuste para a sintonia-fina.

4. Pressione a teclaVoltage/Current [16] novamente para definir a corrente. A leitura da corrente

fica intermitente. o Para utilizar no modo de voltagem constante: este é o limite de corrente desejado. o Para utilizar no modo de corrente constante: esta é a corrente constante desejada. o Se ativar a proteção contra sobrecorrente, a saída é desligada automaticamente caso a corrente exceda esse valor.

5. Rode o botão de ajuste [14] até atingir aproximadamente a corrrente desejada. Pressione <ou>

[15] para selecionar um dígito da leitura da corrente [6] e rode o botão de ajuste para a sintonia- fina.

6. Pressione novamente a tecla de memória (ou aguarde até o visor parar de piscar).

As configurações estão gravadas na memória selecionada. Recuperar Configurações Para recuperar uma das configurações gravadas, pressione a tecla de memória correspondente M1~M4 [5]. O indicador correspondente M1~M4 [13] acende e as respetivas configurações da voltagem/corrente aparecem no visor. Nota: a saída é desligada automaticamente sempre que pressiona uma tecla de memória para recuperar uma configuração. Usar a Memória 5 Para usar a memória 5, proceda da seguinte forma:

1. Pressione a tecla de memória 4 e rode o botão de ajuste até o indicador M5 acender.

2. Defina a voltagem e a corrente pretendidas. Aguarde até o visor parar de piscar. As configurações

são automaticamente gravadas na memória 5.

3. Para recuperar as configurações, pressione a tecla de memória 4 e rode o botão de ajuste até o

indicador M5 acender. Conectar uma Carga

1. Ligue o terminal positivo da carga ao terminal + vermelho [18] da fonte de alimentação.

2. Ligue o terminal negativo da carga ao terminal - preto [18] da fonte de alimentação.

3. Pode ligar o terminal + ou – ao terminal terra verde [17] da fonte de alimentação para fixar a

voltagem em 0V (potencial terra) no terminal. Se deixar o terminal terra desligado, a saída flutua em relação ao solo.LABPS3005D

V. 05 – 27/05/2015 53 ©Velleman nv

Aplicar Voltagem à Carga

1. Pressione a tecla Off/On [1] para aplicar a voltagem à carga.

Os indicadores OUT [12] e C.V. acendem [11]. A fonte de alimentação trabalha no modo de voltagem constante (VC); no visor aparece abora a saida de voltagem e corrente actuais. Se a corrente exceder o limite definido, a fonte de alimentação passa automaticamente para o modo de corrente constante (CC). O indicador C.V. desliga e o indicador C.C. acende [10].

2. Pressione a tecla Off/On [1] para desligar a saída.

1. Mantenha pressionada a tecla Lock/Unlock [4] durante cerca de 2 segundos. Ouvirá um sinal

sonoro breve. As teclas estão agora bloqueadas.

2. Para desbloquear o painel, pressione o botão novamente. Ouvirá um sinal sonoro breve.

Som das Teclas Sempre que pressionar uma tecla do painel frontal, ouve um sinal sonoro.

Usar a Proteção contra Sobrevoltagem

1. Para proteção contra sobrevoltagem, defina a voltagem máxima e em seguida pressione o botão

Se a voltagem de saída for superior ao valor definido, a fonte de alimentação corta a saída e o indicador OVP fica intermitente.

Usar a Proteção contra Sobrecorrente

1. Para proteção contra sobrecorrente, defina a corrente máxima e em seguida pressione o botão OCP.

Se a corrente de saída for superior ao valor definido, a fonte de alimentação corta a saída e o indicador OCP fica intermitente.

9. Resolução de problemas

Nada acontece quando pressione as teclas do painel. As teclas estão bloqueadas. Mantenha pressionada a teclaLock/Unlock [4] durante cerca de 2 segundos. Ouvirá um sinal sonoro assim que as teclas estiverem desbloqueadas. A alimentação está ligada e a saída está ligada, mas não existe saída. A carga não está devidamente conectada, ou a corrente está configurada para 0. A voltagem de saída aumenta lentamente quando a saída está ligada. A corrente configurada é demasiado baixa.LABPS3005D

Para operar a fonte de alimentação através do software para pc incluído, proceda da seguinte forma:

1. Instale o software no seu pc e inicie o software.

2. Conecte a fonte de alimentação ao pc através da porta USB [21] ou RS232 [20] e ligue-a.

A fonte de alimentação é conectada automaticamente com o software. Quando a ligação é bem sucedida, ouve-se um sinal sonoro. No pc é indicado o estado da comunicação. Nota: as teclas do painel frontal estão bloqueadas enquanto a fonte de alimentação estiver ligada ao pc. Só pode fazer funcionar a fonte de alimentação através do pc. O visor LED e os indicadores funcionam normalmente.

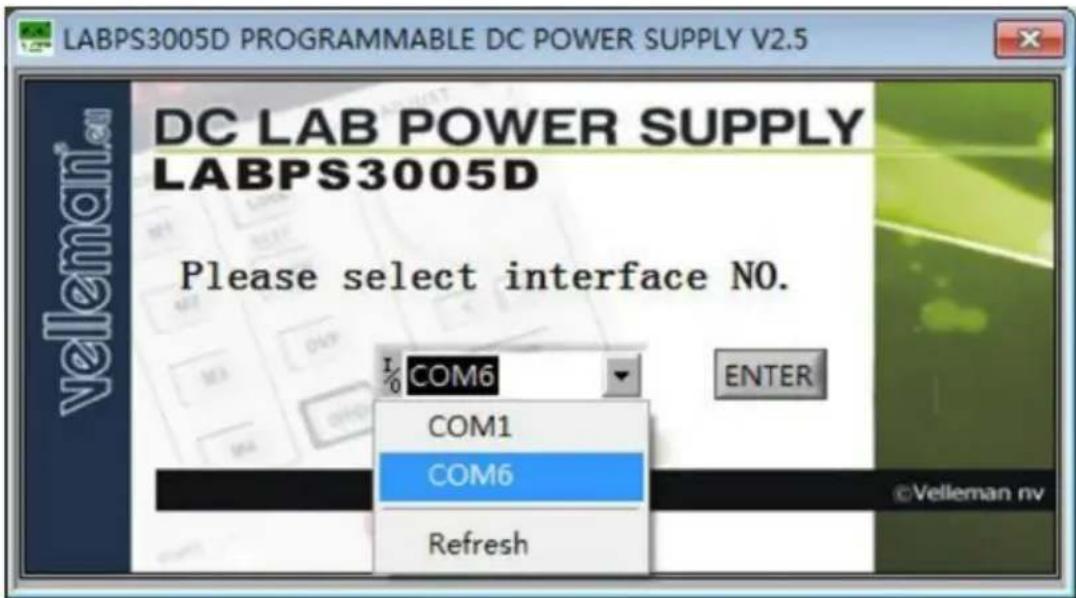

3. Faça clic no ícone de curto-circuito para carregar o software. Aparece a janela de abertura.

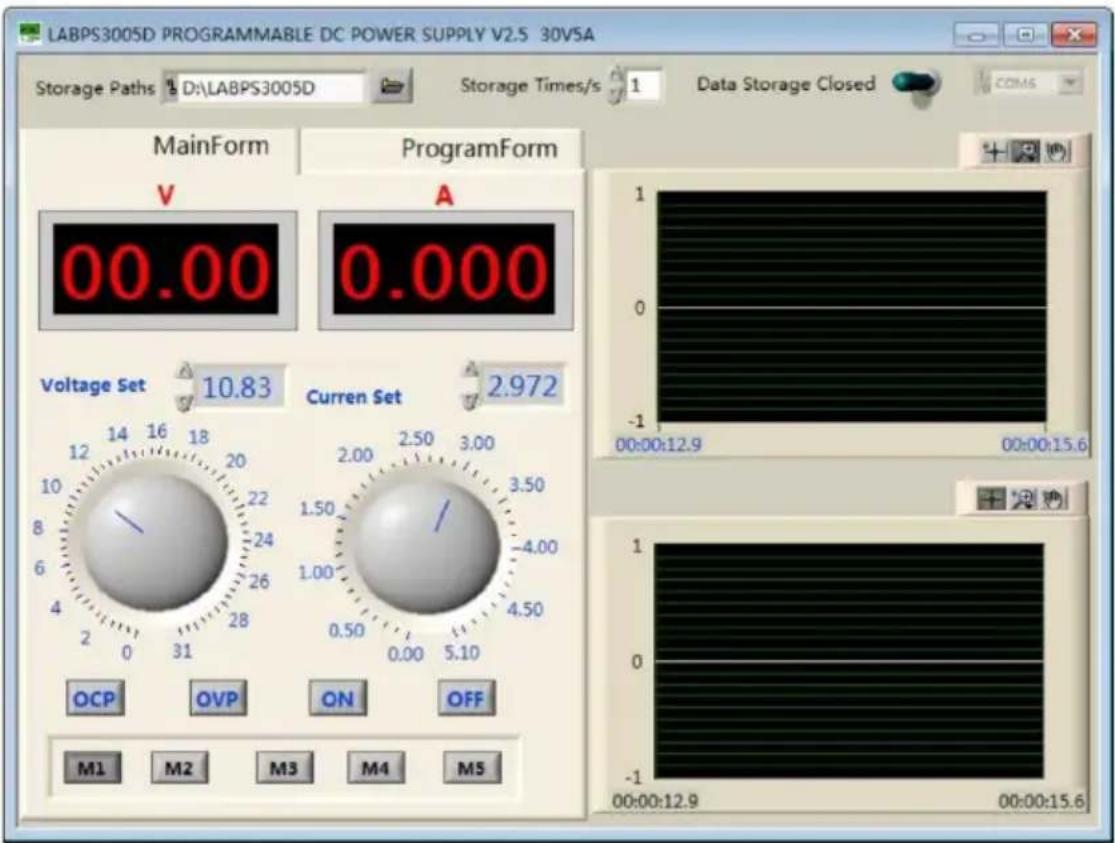

Separador MainForm Caminhos para Armazenamento Ajuste do caminho de armazenamento Armazenamento/s Ajuste da periodicidade do armazenamento. Quanto mais alto o valor, mais dados serão gravados Armazenamento de Dados Interruptor para ligar-desligar o armazenamento de dados. Os dados serão salvos no arquivo do caminho de armazenamento de dados desde que esta função esteja "aberta". Mostrar saída de Voltagem/Corrente Mostrar a saída da voltagem e da orrente Ajustar Voltagem/Ajustar Corrente Janela de configuração para os valores da voltagem e da corrente. Alterar o valor usando as setas. Botão giratório para Ajustar Voltagem/Ajustar Corrente Botão giratório para os valores da voltagem e da corrente.

OCP – OVP – ON – OFF

Botões de configuração (OCP: Over-Current Protection/Protecção Contra Sobrecorrente, OVP: Over- Voltage Protection/Protecção Contra Sobrevoltagem). M1 – M2 – M3 – M4 – M5 Botões para rever os parâmetros de saída gravados. Diagrama do formato de onda da voltagem Exibe a curva de onda da voltagem atual. Diagrama do formato de onda da corrente Exibe a curva de onda da corrente atual.

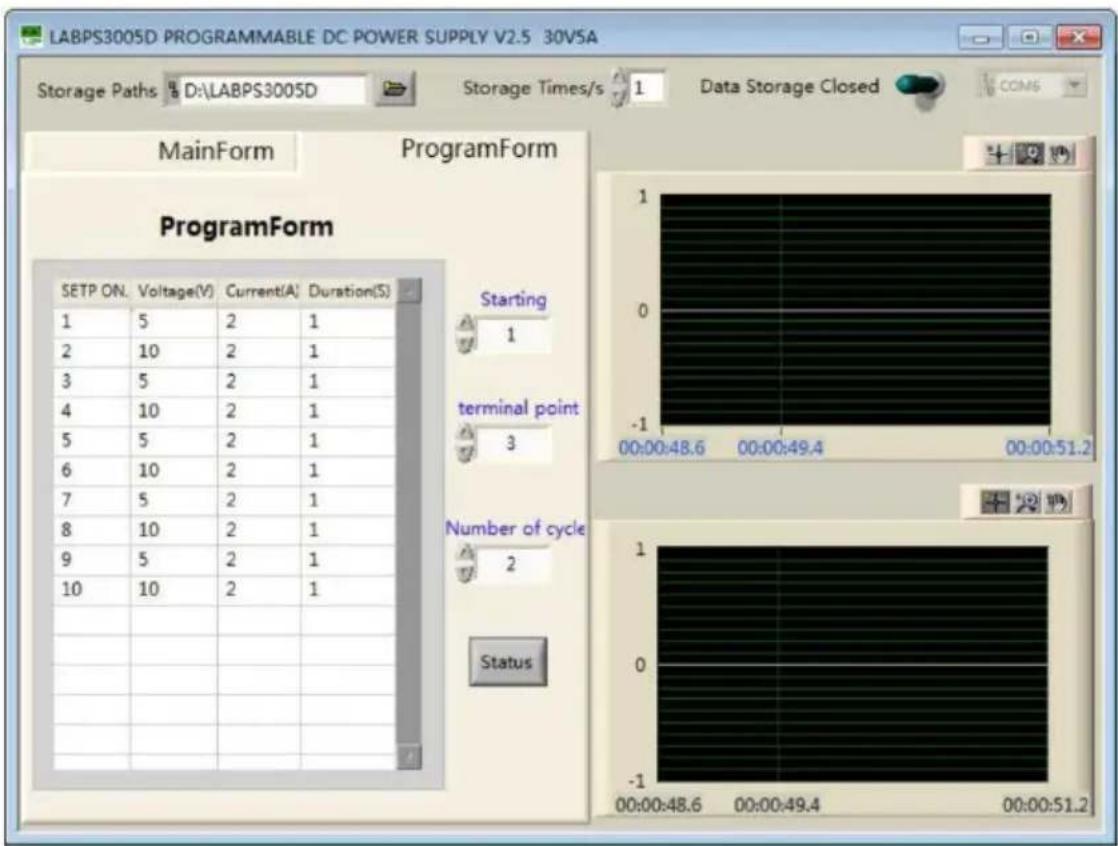

Separador ProgramForm SEPT LIGADO Número do interface. Voltagem (V) Parâmetro de voltagem Corrente (A) Parâmetro de correnteLABPS3005D

V. 05 – 27/05/2015 56 ©Velleman nv

Duração (S) Tempo limite para cada parâmetro. Início Ponto de início da saída da programação. Término Ponto de término da saída da programação. Número de ciclos O número de ciclospara a saída da programação. Estado Botão de ligar-desligar para a saída da programação.

11. Limpeza e manutenção

Desligue o aparelho da corrente antes de qualquer actividade de manutenção. Os cabos de alimentação não devem apresentar quaisquer danos. Contacte um técnico especializado para instalar o aparelho. Limpe o aparelho regularmente com um pano húmido sem pêlo. Evite o uso de álcool ou dissolventes. Não existem peças para serem reparadas pelo utilizador, à excepção do fusível. Contacte o seu distribuidor no caso de necessitar de peças de substituição. Guarde o aparelho num local seco, bem ventilado, e livre de poeiras. Substituir o Fusível Substitua o fusível apenas por outro fusível do mesmo tipo.

1. Antes de substituir o fusível, desligue a corrente.

2. Tire o porta-fusíveis do seu lugar usando uma chave de fendas.

3. Retire o fusível danificado do porta-fusíveis e substitua-o por um fusível exatamente do mesmo tipo.

4. Coloque o porta-fusíveis novamente no lugar e volte a ligar a corrente.

voltagem de entrada 220 V / 50 Hz fusível 3 A /250 V tensão de saída 0 V corrente de saída 0-5 A efeito da fonte C.V. ≤ 0.01 % + 3 mV C.C. ≤ 0.1 % + 3 mA efeito da carga C.V. ≤ 0.01 % + 2 mV C.C. ≤ 0.1 % + 10 mA resolução da configuração 10 % + 2 mV 1 % + 10 mA precisão da configuração (25°C ± 5°C) ≤ 0,5 % + 20 mV ≤ 0,5 % + 10 mA ondulação (20Hz-20MHz) ≤ 2 mV rms ≤ 3 mA rms coeficiente de temperatura ≤ 100 ppm + 10 mV ≤ 100 ppm + 5 mA precisão da leitura bidirecional 10 % + 2 mV 1 % + 10 mA coeficiente de temperatura da leitura bidirecional ≤ 100 ppm + 10 mV ≤ 100 ppm + 5 mALABPS3005D

V. 05 – 27/05/2015 57 ©Velleman nv

tempo de reação (10% de carga) aumento de tensão: ≤ 100 ms queda de tensão: ≤ 100 ms dimensões 110 (W) x 156 (H) x 260 (D) mm peso

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

Garantia de serviço e de qualidade Velleman® Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiencia no sector da eletrónica com uma distribuição em mais de 85 países. Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia). Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;

• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

• estão por consequência excluídos: - todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas…) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas; - consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituìveis), lâmpadas, peças em borracha correias… (lista ilimitada); - todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.; - danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante ; - todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho ( o período de garantia será reduzido a 6 meses para uma utilização profissional); - todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização; - todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento. - todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®; - despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.

• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);

• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

• uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

• qualquer garantia comercial não prevalece as condições aqui mencionadas. A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
