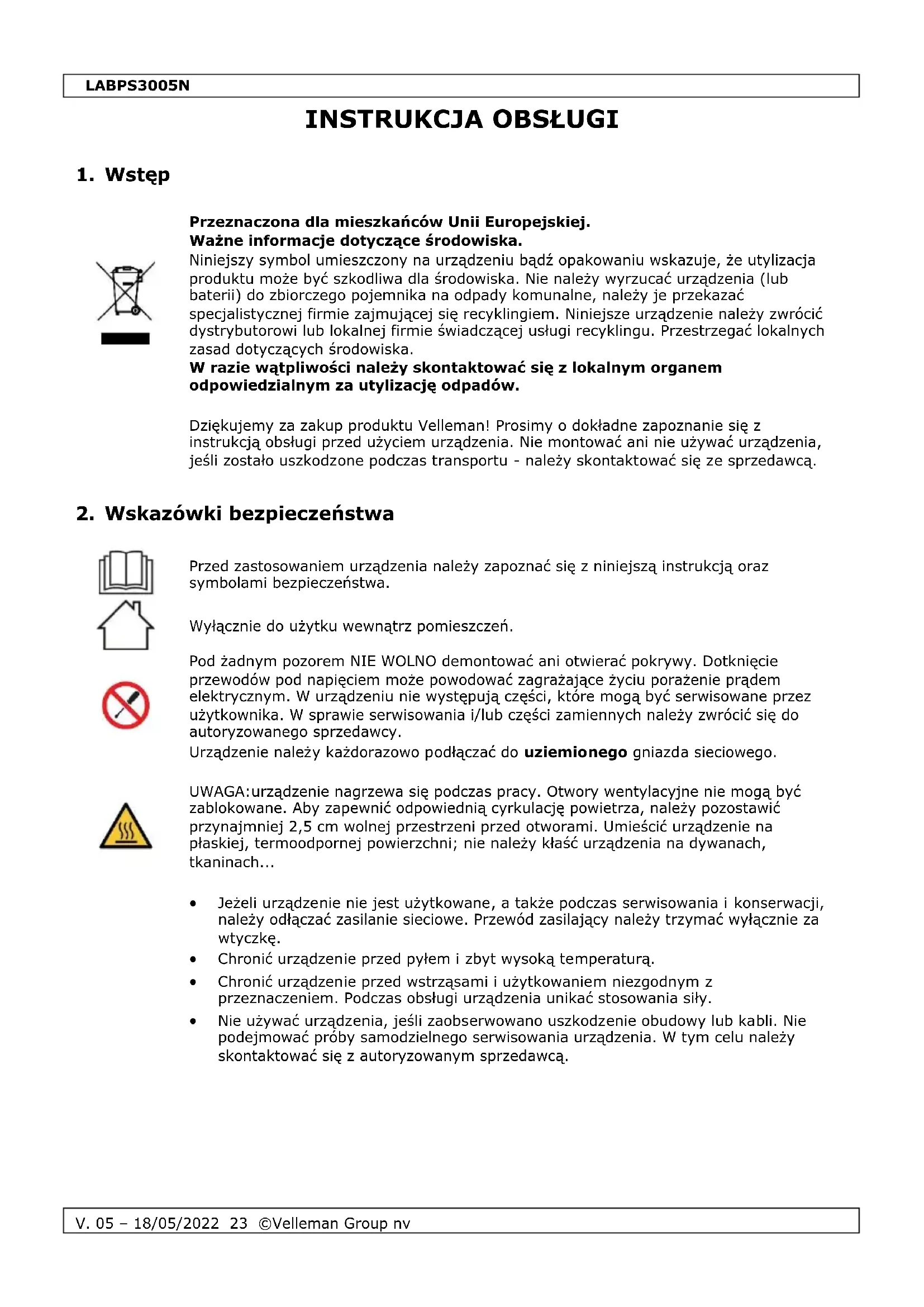

INSTRUKCJA OBSŁUGI LABPS3005N VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej. Ważne informacje dotyczące środowiska. Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu. Przestrzegać lokalnych zasad dotyczących środowiska. W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Wskazówki bezpieczeństwa

Przed zastosowaniem urządzenia należy zapoznać się z niniejszą instrukcją oraz symbolami bezpieczeństwa.

Wyłącznie do użytku wewnątrz pomieszczeń.

Pod żadnym pozorem NIE WOLNO demontować ani otwierać pokrywy. Dotknięcie przewodów pod napięciem może powodować zagrażające życiu porażenie prądem elektrycznym. W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy. Urządzenie należy każdorazowo podłączać do uziemionego gniazda sieciowego.

UWAGA:urządzenie nagrzewa się podczas pracy. Otwory wentylacyjne nie mogą być zablokowane. Aby zapewnić odpowiednią cyrkulację powietrza, należy pozostawić przynajmniej 2,5 cm wolnej przestrzeni przed otworami. Umieścić urządzenie na płaskiej, termoodpornej powierzchni; nie należy kłaść urządzenia na dywanach, tkaninach...

• Jeżeli urządzenie nie jest użytkowane, a także podczas serwisowania i konserwacji, należy odłączać zasilanie sieciowe. Przewód zasilający należy trzymać wyłącznie za wtyczkę.

• Chronić urządzenie przed pyłem i zbyt wysoką temperaturą.

• Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać stosowania siły.

• Nie używać urządzenia, jeśli zaobserwowano uszkodzenie obudowy lub kabli. Nie podejmować próby samodzielnego serwisowania urządzenia. W tym celu należy skontaktować się z autoryzowanym sprzedawcą.LABPS3005N

V. 05 – 18/05/2022 24 ©Velleman Group nv

3. Informacje ogólne

• Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

• Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.

• Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

• Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia w niedozwolony sposób spowoduje unieważnienie gwarancji.

• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

• Zachować niniejszą instrukcję na przyszłość.

• Urządzenie posiada optymalną ochronę dzięki zabezpieczeniu przeciwzwarciowemu oraz ograniczeniu prądowemu. Strata mocy w przypadku zwarcia jest ograniczona dzięki obwodowi ochronnemu kontrolującemu straty mocy na tranzystorach w zasilaczu. Chroni to urządzenie przed uszkodzeniem. Urządzenie automatycznie przechodzi w tryb ograniczenia prądowego, co oznacza, że zamontowany jest ogranicznik prądowy (maks. ± 12 A). Niezależnie od tego, zwarcie musi zostać jak najszybciej usunięte, aby zapobiec zużyciu elementów i nadmiernemu poborowi mocy.

• Zasilanie zostanie odłączone, jeśli wystąpi zwarcie między zaciskiem wyjściowym dodatnim i ujemnym Zapobiega to stratom mocy. Po rozwiązaniu problemu urządzenie wznowi normalną pracę.

• Niniejsze urządzenie stanowi duże źródło energii. Aby zapobiec przegrzaniu, podczas pracy przy maksymalnej mocy należy zapewnić odpowiednią wentylację urządzenia. Należy pamiętać, że podczas użytkowania urządzenia przy maks. mocy powierzchnia radiatora jest bardzo gorąca i nie można jej dotykać.

• Niewłaściwa eksploatacja urządzenia oraz zbyt wysoka temperatura otoczenia mogą powodować uszkodzenie niektórych elementów wewnętrznych. W takim przypadku rzeczywiste napięcie wyjściowe może przekraczać wartość znamionową. Podczas użytkowania urządzenia należy zachować ostrożność, aby uniknąć uszkodzenia obciążenia.

Patrz rysunki na stronie 2 niniejszej instrukcji.

końcówka uziemiająca

pokrętło regulacji prądu

końcówka wyjściowa (+)

pokrętło regulacji napięcia

końcówka wyjściowa (-)

Niniejsze urządzenie to wysoce precyzyjny zasilacz stabilizowany DC o regulowanym wyjściu. Wyjście to może być stosowane do napięcia stałego (C.V.) oraz prądu stałego (C.C.).

Napięcie wyjściowe można regulować w zakresie 0V - 30V, jeżeli urządzenie znajduje się w trybie napięcia stałego. W tym trybie można również ustawić dowolnie wartość ograniczenia prądowego (maks. ± 5 A).

Prąd wyjściowy można regulować w sposób ciągły od 0 A do 5 A w trybie prądu stałego.

Prąd i napięcie wyjściowe wskazują wyświetlacze LED.LABPS3005N

Używanie urządzenia jako źródła napięcia stałego

1. Uruchomić urządzenie.

2. Obrócić pokrętło regulacji prądu całkowicie w prawo - do maksimum.

3. Obrócić pokrętło regulacji napięcia, aby uzyskać wartość napięcia zbliżoną do

żądanej. W razie potrzeby użyć pokrętła regulacji precyzyjnej (w stosownych przypadkach). Na wyświetlaczu świeci się wskaźnik napięcia stałego C.V.

Regulacja ograniczenia prądowego w trybie napięcia stałego

1. Uruchomić urządzenie.

2. Obrócić oba pokrętła regulacji prądu całkowicie w lewo - do minimum, a pokrętła

regulacji napięcia całkowicie w prawo - do maksimum.

3. Zewrzeć zaciski wyjściowe, łącząc je wzajemnie odpowiednim kablem (kabel

4. Ustawić pokrętło regulacji prądu na wymaganą wartość ograniczenia prądowego. W

razie potrzeby użyć pokrętła regulacji precyzyjnej (w stosownych przypadkach). Na wyświetlaczu świeci się wskaźnik prądu stałego C.C.

5. Usunąć kabel zwarciowy z obu zacisków wyjściowych.

6. Ustawić pokrętło regulacji napięcia na wymaganą wartość. W razie potrzeby użyć

pokrętła regulacji precyzyjnej (w stosownych przypadkach). Na wyświetlaczu zapala się wskaźnik napięcia stałego C.V.

7. Podłączyć obciążenie do zacisków wyjściowych. Jeśli wartość prądu przekracza

wartość ograniczenia prądowego, na wyświetlaczu zapala się wskaźnik prądu stałego C.C.

Podłączanie obciążenia

• Podłączyć obciążenie.

• Prąd wyjściowy i napięcie wyjściowe można odczytać z wyświetlacza natychmiast po uruchomieniu urządzenia.

• Wskaźnik napięcia stałego zapala się, jeżeli urządzenie jest w trybie napięcia stałego.

• Jeśli wyświetlacz prądu wskazuje wartość przekraczającą zainstalowaną, dioda LED napięcia stałego będzie wyłączona, a dioda LED prądu stałego zapali się. Jeżeli tak się stanie, urządzenie automatycznie przejdzie w tryb ograniczenia prądowego. Zainstalować takie obciążenie, które pozwoli urządzeniu na normalne działanie.

6. Czyszczenie i konserwacja

• Przed rozpoczęciem konserwacji należy odłączyć urządzenie od zasilania sieciowego.

• Kable zasilające nie mogą być narażone na uszkodzenia. Konserwację urządzenia powinien przeprowadzić wykwalifikowany technik.

• Co jakiś czas przetrzeć urządzenie wilgotną niestrzępiącą się ściereczką. Nie stosować alkoholu ani rozpuszczalników.

• Poza bezpiecznikiem urządzenie nie zawiera części, które mogą być serwisowane przez użytkownika. W celu uzyskania części zamiennych należy skontaktować się ze sprzedawcą.

• Urządzenie należy przechowywać w pomieszczeniu suchym, dobrze wentylowanym i pozbawionym pyłu.LABPS3005N

V. 05 – 18/05/2022 26 ©Velleman Group nv

7. Specyfikacja techniczna

składowa zmienna napięcia tętniącego ................................................ ≤ 1.0 mV(rms)

składowa zmienna prądu tętniącego .......................................................... 3 mA rms)

temperatura robocza........................... od 0 °C do +40°C, < 90% wilgotność względna

maks. ciągły czas pracy przy pełnym obciążeniu ....................................................8 h

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman Group nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejszego powiadomienia.

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman Group nv. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejszej pisemnej zgody właściciela praw autorskich.LABPS3005N
