Produkttyp	Stabilisiertes DC-Netzteil
Marke	Velleman
Modell	LABPS3005N
Eingangsspannung	220-240 V~, 50/60 Hz
Ausgangsspannung	0-30 VDC
Ausgangsstrom	0-5 A
Maximale Leistung	150 W
Sicherung	3.15 A, 250 V
Restwelligkeit der Spannung	≤ 1,0 mV rms
Restwelligkeit des Stroms	3 mA rms
Schutzart	IP20
Abmessungen (L x H x T)	117 x 190 x 270 mm
Gewicht	4.8 kg
Farbe	Grau
Schutzfunktionen	Kurzschluss, Strombegrenzung
Betriebsmodi	Konstantspannung (C.V.) und Konstantstrom (C.C.)
Anzeige	LED für Spannung und Strom
Einstellungen	Spannung und Strom einstellbar
Betriebstemperatur	0 bis +40 °C, <90% rF
Reinigung	Feuchtes fusselfreies Tuch, kein Alkohol oder Lösungsmittel
Vom Benutzer reparierbare Teile	Nur Sicherung
Garantie	24 Monate (Hausgebrauch), 6 Monate (Gewerbliche Nutzung)

Häufig gestellte Fragen - LABPS3005N VELLEMAN

Wie stelle ich die Ausgangsspannung ein?

Drehen Sie den Spannungseinstellknopf (7), um die gewünschte Spannung auszuwählen. Eine Feineinstellung ist ebenfalls verfügbar. Die C.V.-Anzeige leuchtet, wenn das Gerät im Konstantspannungsmodus ist.

Wie stelle ich den Begrenzungsstrom ein?

Kurzschließen Sie die Ausgangsklemmen mit einem geeigneten Kabel und drehen Sie dann den Stromeinstellknopf (2), um den Begrenzungspunkt einzustellen. Die C.C.-Anzeige leuchtet im Konstantstrommodus.

Was tun bei einem Kurzschluss?

Das Gerät schützt sich automatisch, indem es den Ausgang abschaltet, um Leistungsverlust zu vermeiden. Beheben Sie den Kurzschluss so schnell wie möglich, um Verschleiß und unnötigen Energieverbrauch zu vermeiden. Der Normalbetrieb wird automatisch wieder aufgenommen.

Kann ich das Gerät zum Laden von Batterien verwenden?

Ja, aber mit Vorsicht. Stellen Sie zuerst die passende Spannung und den passenden Begrenzungsstrom für die Batterie ein. Überwachen Sie den Ladevorgang und halten Sie sich an die Batteriespezifikationen, um Schäden zu vermeiden.

Erhitzt sich das Gerät normalerweise?

Ja, bei Volllastbetrieb kann der Kühlkörper heiß werden. Sorgen Sie für ausreichende Belüftung (mindestens 2,5 cm Abstand rundherum) und stellen Sie das Gerät auf eine hitzebeständige Oberfläche.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Netz. Verwenden Sie ein feuchtes fusselfreies Tuch. Vermeiden Sie Alkohol und Lösungsmittel. Reinigen Sie niemals das Innere.

Was tun, wenn die Sicherung durchbrennt?

Die Sicherung ist das einzige vom Benutzer reparierbare Teil. Ersetzen Sie sie durch eine identische Sicherung: 3,15 A, 250 V. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Ist das Gerät gegen Überlast geschützt?

Ja, das Gerät verfügt über einen Kurzschlussschutz und eine Strombegrenzung (max. ±12 A im Begrenzungsmodus). Bei Überschreitung schaltet es automatisch in den Strombegrenzungsmodus.

Kann ich das Gerät im Freien verwenden?

Nein, dieses Gerät ist nur für den Innengebrauch vorgesehen. Schützen Sie es vor Staub, extremen Temperaturen und Feuchtigkeit. Schutzart IP20.

Was bedeuten die Anzeigen C.V. und C.C.?

Die C.V.-Anzeige zeigt den Konstantspannungsmodus an (die Spannung wird geregelt). Die C.C.-Anzeige zeigt den Konstantstrommodus an (der Strom wird begrenzt). Sie leuchten je nach aktivem Betriebsmodus.

BEDIENUNGSANLEITUNG LABPS3005N VELLEMAN

BEDIENUNGSANLEITUNG 19

INSTRUKCJA OBSŁUGI 23

MANUAL DO UTILIZADOR 27

CE

DC LAS POWER SUPRINT V 0.000 OCF C.C A 0.000 C.V UCK 1 2 7 0-5 A CURRENT 0-30 V MOLTAGE POWER ON ON 3 4 5 6

USER MANUAL

1. Introduction

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung und die Sicherheitshinweise vor Inbetriebnahme sorgfältig durch.

Das Gerät eignet sich nur für den Einsatz im Innenbereich.

Demontieren oder öffnen Sie das Gehäuse KEINESFALLS. Das Berühren von unter Spannung stehenden Leitungen könnte zu lebensgefährlichen elektrischen Schlägen führen. Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Schließen Sie das Gerät immer an eine geerdete Steckdose an.

Achtung: das Gerät wird bei Betrieb heiß. Die Lüftungsschlitze dürfen nie abgedeckt werden. Der Mindestabstand zwischen Gerät und jedem anderen Gegenstand muss mindestens 1" (± 2.5 cm) betragen. Stellen Sie das Gerät horizontal auf eine ebene und wärmebeständige Oberfläche; Stellen Sie das Gerät nicht auf Teppichboden, Textilien usw. auf.

• Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz. Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie nie an der Netzleitung.
• Schützen Sie das Gerät vor Staub und vor extremen Temperaturen.
• Setzen Sie das Gerät weder mechanischen Ansprüchen noch Vibrationen aus. Wenden Sie bei der Bedienung keine Gewalt an.
• Verwenden Sie das Gerät nicht, wenn das Gehäuse oder das Kabel beschädigt ist. Lassen Sie dieses Gerät von einem Fachmann reparieren.

3. Allgemeine Richtlinien

• Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.
• Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

LABPS3005N

- Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

- Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei falscher Anwendung dieses Gerätes erlischt der Garantieanspruch.

- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

- Bewahren Sie diese Bedienungsanleitung für künftige Einsichtnahme auf.

- Das Gerät ist kurzschluss- und überlastfest. Der Leistungsverlust bei Kurzschluss ist dank der Schutzschaltung, die den Leistungsverlust der Transistoren kontrolliert, beschränkt. So wird das Gerät nicht beschädigt. Das Gerät schaltet den Strombegrenzungsmodus automatisch ein. Dies bedeutet, dass die Strombegrenzung (max. ± 12 A) eingestellt ist. Reparieren Sie den Kurzschluss aber möglichst schnell, um Verschleiß und einen unnötigen Stromverbrauch zu vermeiden.

- Bei einem Kurzschluss zwischen der positiven und der negativen Ausgangsbuchse, wird der Ausgang ausgeschaltet, um einen Leistungsverlust zu vermeiden. Das Gerät wird wieder normal funktionieren wenn Sie das Problem gelöst haben.

- Das Gerät ist eine große Stromversorgungsquelle. Betreiben Sie das Gerät in einem gut belüftetem Raum wenn es auf maximale Leistung funktioniert, um Überhitzung zu vermeiden. Beachten Sie, dass die Oberfläche des Kühlkörpers zu warm ist wenn das Gerät auf maximale Leistung funktioniert.

- Ein inkorrekte Anwendung und eine zu hohe Umgebungstemperatur können dafür sorgen, dass interne Komponenten nicht mehr korrekt funktionieren. Ist dies der Fall, dann kann die aktuelle Ausgangsspannung die Nennausgangsspannung überschreiten. Seien Sie vorsichtig wenn Sie das Gerät verwenden und beschädigen Sie das Gerät nicht.

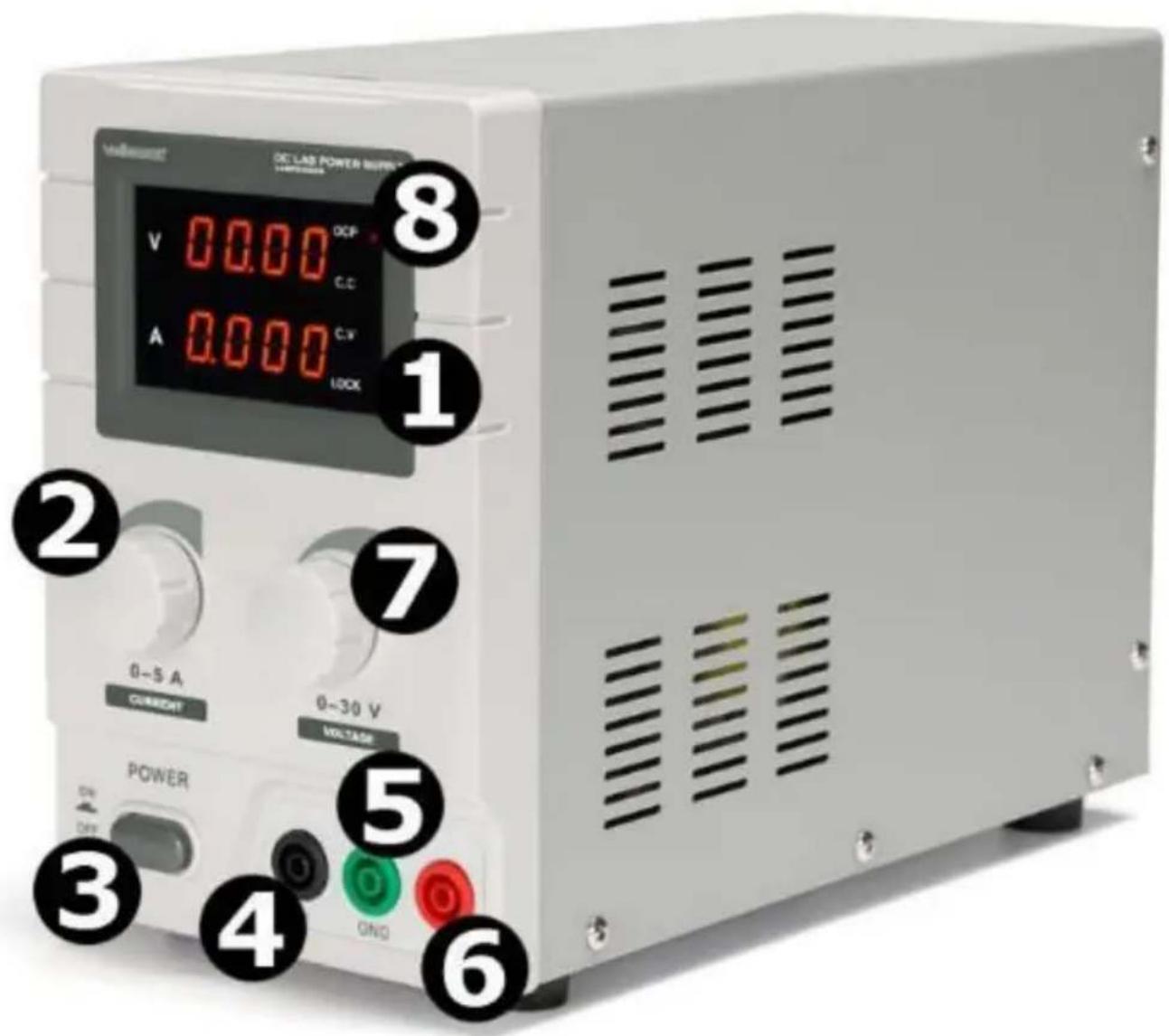

4. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Stromanzeige
2	Einstellknopf für Strom
3	Taste EIN/AUS
4	Ausgangsbuchse (-)

5	Anschlussbuchse für die Erdung
6	Ausgangsbuchse (+)
7	Einstellknopf für Spannung
8	Spannungsanzeige

5. Anwendung

Einführung

Dieses Gerät ist ein sehr präzises, DC-Netzgerät mit einem einstellbaren Ausgang.

Dieser Ausgang kann für Konstantspannung (C.V.) und Konstantstrom (C.C.) verwendet werden.

Stellen Sie die Ausgangsspannung zwischen 0 V und 30 V ein, wenn das Gerät sich im Konstantspannungs-Modus befindet (C.V.). Die Strombegrenzung (max. ± 5 A) kann in diesem Modus auch willkürlich eingestellt werden.

Im Konstantstrom-Modus kann der Ausgangsstrom kontinuierlich zwischen 0 und 5 A eingestellt werden.

Der Ausgangsstrom und die Ausgangsspannung werden in LED-Displays angezeigt.

Das Gerät als C.V.-Quelle verwenden.

1. Schalten Sie das Gerät ein.

2. Stellen Sie den Einstellknopf für den Strom auf das Maximum, indem Sie ihn in den Uhrzeigersinn drehen.

3. Wählen Sie mit dem Spannungs-Einstellknopf eine Spannung, die fast mit dem gewünschten Wert übereinstimmt. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.

Den Einstellknopf für die Strombegrenzung im C.V.-Modus verwenden.

1. Schalten Sie das Gerät ein.
2. Stellen Sie den Einstellknopf für den Strom auf das Minimum, indem Sie ihn gegen den Uhrzeigersinn drehen. Stellen Sie den Einstellknopf für die Spannung auf das Maximum, indem Sie diese im Uhrzeigersinn drehen.
3. Stellen Sie sicher, dass sie die Ausgangsbuchsen kurzschließen, indem Sie diese mit dem geeigneten Kabel verbinden (60 V/16 A DC-Kabel).
4. Wählen Sie den gewünschten Strombegrenzungswert mit dem Einstellknopf für den Strom. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.C. leuchtet.
5. Entfernen Sie das Kurzschlusskabel von beiden Ausgangsbuchsen.
6. Wählen Sie den gewünschten Wert mit dem Einstellknopf für die Spannung. Falls gewünscht, verwenden Sie den Drehschalter zur Feineinstellung (wenn zutreffend). Die LED C.V. leuchtet.
7. Verbinden Sie eine Last mit den Ausgangsbuchsen. Überschreitet der Strom die Strombegrenzung, dann leuchtet die LED C.C.

Eine Last anschließen

• Schließen Sie die Last an.
• Der Ausgangsstrom und die Ausgangsspannung werden nach dem Einschalten des Gerätes im Display angezeigt.
  • Die LED C.V. leuchtet, wenn das Gerät sich im C.V.-Modus befindet.
• Die LED C.V. ist ausgeschaltet und die LED C.C. leuchtet, wenn das Amp-Display einen Wert anzeigt, der den eingegebenen Wert überschreitet. Ist dies der Fall, dann aktiviert das Gerät automatisch den Strombegrenzungs-Modus. Installieren Sie eine Last, mit der das Gerät normal funktionieren kann.

6. Reinigung und Wartung

• Trennen Sie das Gerät vom Netz ehe Sie mit den Servicearbeiten anfangen.
• Sorgen Sie dafür, dass die Netzkabel nicht beschädigt sind. Lassen Sie das Gerät von einer Fachkraft warten.
• Verwenden Sie zur Reinigung ein feuchtes, fusselfreies Tuch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.
• Außer Sicherung gibt es keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzunterteile bei Ihrem Fachhändler.
• Lagern Sie das Gerät an einem trockenen, gut gelüfteten, staubfreien Ort.

7. Technische Daten

Eingangsspannung....220-240 V\~ (± 10 %), 50/60 Hz

Leistung

Spannung 0-30 VDC

Strom 0.5 A

Leistung.... 150 W max.

cos Phi....0,82

Sicherung 3.15 A, 250 V

Restwelligkeit.... ≤ 1,0 mV rms)

Restwelligkeit Strom 3 mA rms)

Betriebstemperatur....0 °C bis +40 °C, < 90% relative Feuchte

LABPS3005N

Autonomie bei Volllast....8 Std.

IP-Schutzart IP20

Abmessungen 117 x 190 x 270 mm

Gewicht.... 4.8 kg

Farbe .... Grau

Verwenden Sie ausschließlich Originalzubehörteilen. Velleman Group nv übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Weitere Informationen rund um das Produkt und die aktuellste Bedienungsanleitung finden Sie unter: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
