BEDIENUNGSANLEITUNG SOL14 VELLEMAN
BEDIENUNGSHANDLEITUNG
CE
SOL14 - AMORPHOUS SILICON SOLAR PANEL - 60W
1. Introduction
An alle Einwohner der Europäischen Union
Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.
Wir bedanken uns für den Kauf der SOL14! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
2. Zubehörteile
| P1 – Solarzellenplatte aus Amorphem Silikon | P2 – Schraubensatz (M5x45.M5x55.M5) | P3 – Laderegler (5A) | |||
![]() | Menge Meng | ![]() | ![]() | ||
| 4 | 28 | 1 | |||
| P4 – Sicherung (5A) P5 – Verlängerungskabel P6 – 4-pol. Anschluss | |||||
![]() | Menge Menge Meng | ![]() | ![]() | ||
| 2 | 1 | 1 | |||
| P7 – Adapterkabel P8 – CLA-Kabel mit Stecker P9 – Akkuadapterkabel | |||||
![]() | Menge Menge Meng | ![]() | ![]() | ||
| 2 | 1 | 1 | |||
3. Sicherheitshinweise
- Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
- Schalten Sie den Laderegler aus, ehe Sie verbinden/trennen.
-
Drehen Sie die Polarität der Last, der Solarzellenplatte oder des Akkus nie um.
-
Verbinden Sie keine andere Stromversorgung oder Ladegeräte mit dem Gerät.
• Die Sicherheitssysteme funktionieren nur wenn der Laderegler eingeschaltet ist. - Bewahren Sie den Laderegler auf einem kühlen und gut gelüfteten Platz auf. Setzen Sie keinem Wasser und keiner Feuchte aus.
- Laden Sie die Batterie 3 Stunden vor der ersten Inbetriebnahme.
- Reinigen Sie die Oberfläche der Solarzellenplatte mit einem sanften Tuch. Verwenden Sie keine Säure oder Basen.
- Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
- Halten Sie Kinder und Unbefugte vom Gerät fern.
4. Montage

5. Der Laderegler - Umschreibung
• Vorderansicht
- digitaler Spannungsmesser
- EIN/AUS-Schalter Spannungsmesser Ausgang für 12 V-Zigarettenanzünderstecker
- Anzeige niedrige Spannung
- USB-Ausgang
- EIN/AUS-Schalter
• Rückansicht
- Anschluss der Batterie
- 5 A-Sicherung
- Anschluss an die Solarzellenplatte
Ausgänge:
1 x 12V-Zigarettenanzünderbuchse
1 x 5,5 V USB-Ausgang (Toleranz ± 0,5 V)
3 V, 6 V, 9 V, 12 V DC-Ausgang (Toleranz ± 0,5 V)

Digitaler Spannungsmesser:
Der digitale Spannungsmesser zeigt die Spannung der Batterie an. Schalten Sie den Spannungsmesser über den EIN/AUS-Schalter ein und aus. Achtung: lassen Sie den Spannungsmesser nicht eingeschaltet um Energie zu sparen – Verwenden Sie den Spannungsmesser nur wenn nötig.
Sicherheit:
Der Laderegler verfügt über nachfolgende Sicherheitssysteme:
Schutz vor Entladung: Der Controller schaltet den Ausgang automatisch aus wenn das Batterieniveau unter 10,5 V senkt um Unterspannung zu vermeiden. Die LED blinkt. Trennen Sie das Gerät vom Netz und laden Sie die Batterie wieder völlig auf.
Schutz vor Überladung: Der Controller schaltet den Ausgang automatisch aus wenn das Batterieniveau mehr als 14,5 V steigt um Überspannung zu vermeiden. Trennen Sie die Solarzellenplatte vom Laderegler.
Schutz vor Überlast: Der Sicherung schmelzt wenn die Ausgangsleistung zu hoch ist. Ersetzen Sie die Sicherung durch eine Sicherung desselben Typs und derselben Leistung.
6. Anwendung
• Die Solarzellenplatte installieren
○ Installieren Sie die Solarzellenplatte (Siehe Abbildung unter '4. Montage'). Spannen Sie alle Schrauben fest an.
○ Installieren Sie die solarzellenplatte gegenüber der Sonne und richten Sie so dass die solarzellenplatte max. Sonnenlicht bekommt.
○ Verbinden Sie das 4-pol. Anschlusskabel (P6) mit der Solarzellenplatte und mit den 'SOLAR PANEL'-Anschlüssen auf der Rückseite des Reglers. Verwenden Sie ein Verlängerungskabel (P5) wenn nötig. Beachten Sie die Polarität und schalten Sie den Regler aus ehe Sie ihn anschließen.
- Der Laderegler installieren (siehe letzten Seiten)
○ Verbinden Sie das Adapterkabel (P7) mit den BATTERY'-Anschlüssen auf der Rückseite des Reglers.
○ Eine 12 V-Batterie laden: Verbinden Sie zuerst das Akkuadapterkabel (P9) mit dem Adapterkabel (P7). Verbinden Sie Klemmen mit den Batterieanschlüssen. Beachten Sie die Polarität (rot = positiv, schwarz = negativ). Verursachen Sie keinen Kurzschluss bei der Verbindung.
- Andere Anwendung: Verbinden Sie zuerst das CLA-kabel (P8) mit dem Adapterkabel (P7). Stecken Sie den Stecker in das Gerät oder die Buchse des Fahrzeuges. Trennen Sie die Solarzellenplatte vom Anschluss oder der Batterie wenn Sie den Motor vom Fahrzeug starten oder während Sie fahren of. Elektrische Spitzen können die Platte ernsthaft beschädigen.
- Sie können einen Wechselrichter für die Stromversorgung von Gleichstromgeräten verwenden. Beachten Sie, dass die gesamte Leistung der Geräte die Leistung des Wechselrichters nicht überschreiten darf. Verbinden Sie den Wechselrichter mit der Batterie und nicht direkt mit dem Laderegler.
7. Technische Daten
Leistung 60 W
Leerlaufspannung (Voc) 22 V
Kurzschlussstrom (Isc) 3,4 A
Eingangsspannung 17,5 V
Kabellänge ± 1,8 m
Betriebstemperatur -40°C \~ 85°C
Lagertemperatur -40°C \~ 85°C
Durchschlagsfestigkeit -
Abmessungen
Platte 315 x 925 mm
Montiert 1420 x 950 mm
Gewicht 28,4 kg
Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes.
Für mehr Informationen zu diesem Produkt, siehe www.velleman.eu.
Alle Änderungen ohne vorherige Ankündigung vorbehalten.

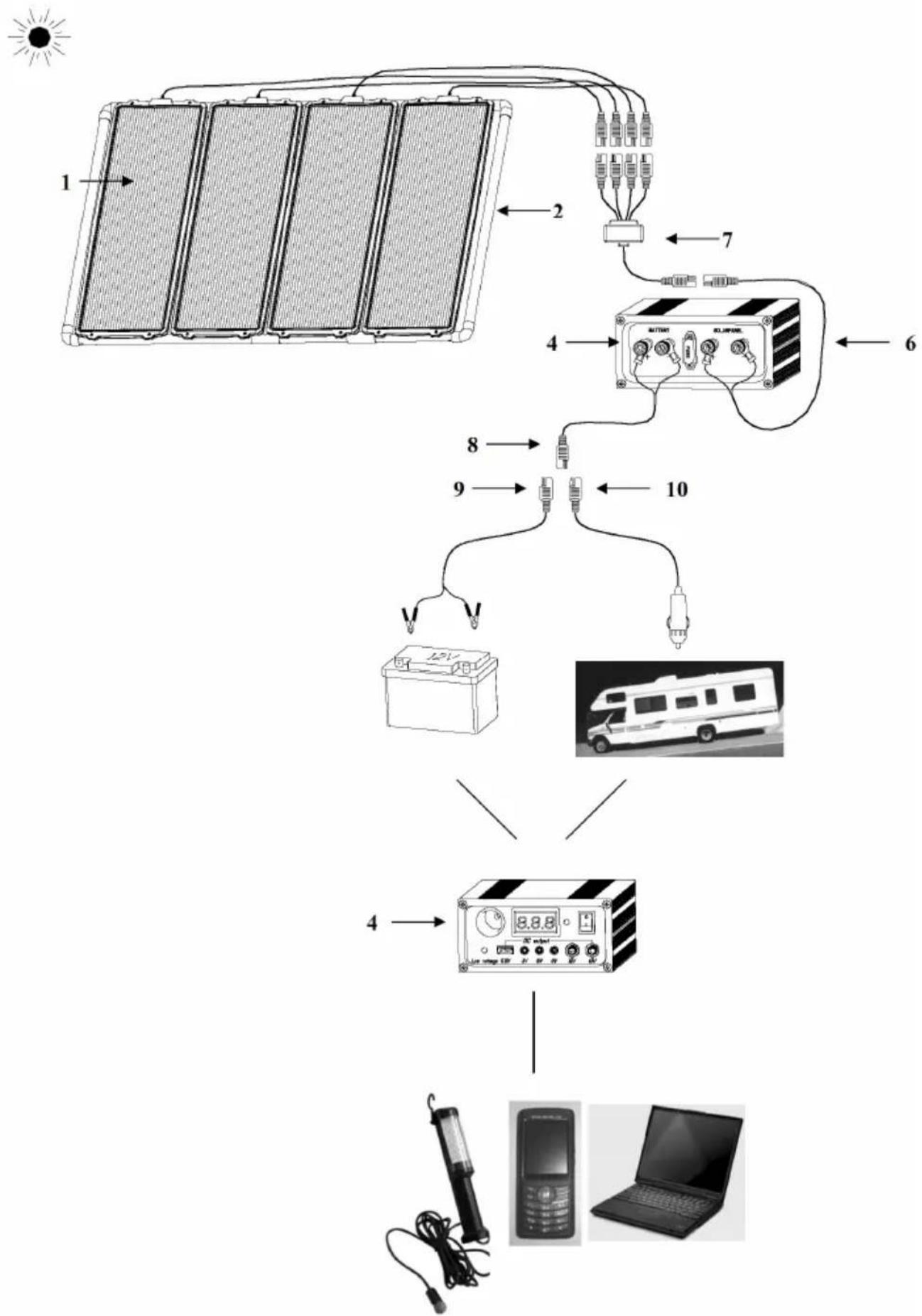

- DC Applications – Gelijkstroom – Courant continu – Corriente continua – Gleichstrom
○ AC Applications – Wisselstroom – Courant alternatif – Corriente alterna – Wechselstrom

