MANUAL DE USUARIO SOL14 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la SOL14! Lea atentamente las instrucciones del manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Piezas

P1 – Placa solar de silicona amorfa		P2 – Juego de tornillos (M5x45.M5x55.M5)		P3 – Regulador de carga (5A)
	cantidad cantik
	4		28		1
P4 – Fusible (5A) P5 – Cable prolongador P6 – Conector de 4 polos
	cantidad cantidad cantidad	[778T]
	2		1		1
P7 – Adaptador P8 – Conector mechero P9 – Pinzas para batería
	cantidad cantidad can			[4VZT]
	2		1		1

3. Instrucciones de seguridad

• Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• Desactive la alimentación antes de (des)conectar el aparato.
• Nunca invierte la polaridad de la carga, el panel solar o la batería.

• No conecte una otra alimentación ni otro cargador al panel solar.

• Los sistemas de seguridad funcionan sólo funcionan si el regulador de carga está activado.

• Ponga el regulador de carga en un lugar fresco y bien aireado. No lo exponga a agua ni humedad.
• Cargue la batería durante 3 horas antes del primer uso.
• Limpie la superficie del panel con un paño suave. No utilice ácidos ni bases.
• Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

• Mantenga la SOL14 lejos del alcance de personas no capacitadas y niños.

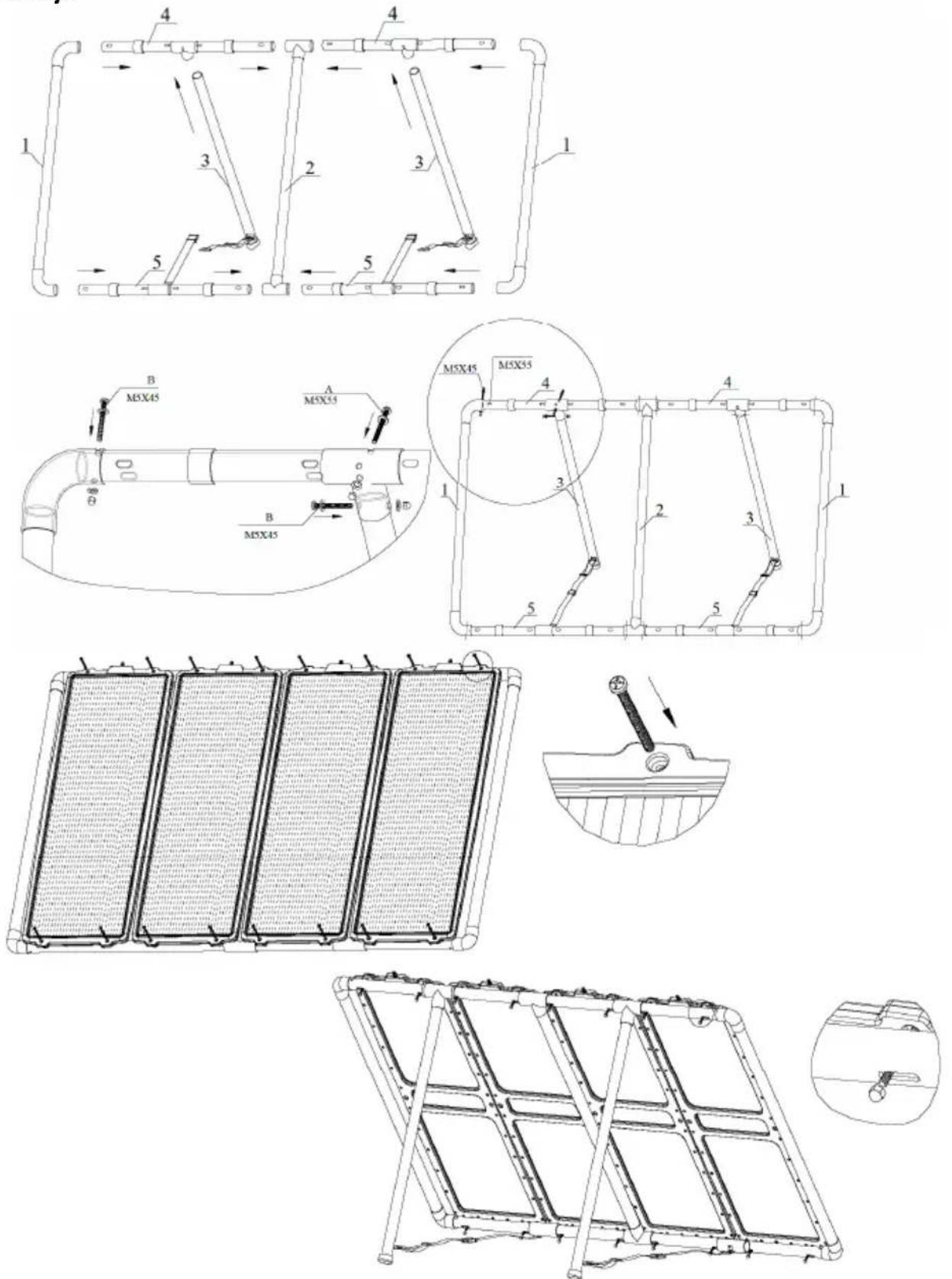

• Montaje


5. Descripción del regulador de carga

- vista frontal

1. tensímetro digital
2. interruptor ON/OFF tensímetro
3. salida conector mechero de 12 V
4. indicador de baja tensión
5. salida USB
6. interruptor ON/OFF

- vista posterior

1. conexión a la batería
2. fusible 5 A
3. conexión a la placa solar

Salidas:

1 x salida conector mechero de 12 V
1 x salida USB 5,5 V (tolerancia ± 0,5 V)
Salidas 3 V, 6 V, 9 V, 12 V CC (tolerancia ± 0,5 V)

Tensímetro digital:

El tensímetro digital indica la tensión de la batería en tiempo real. Active/desactive el tensímetro con el interruptor ON/OFF. Active el tensímetro digital sólo si es necesario para ahorrar la energía. No deje activado el tensímetro digital de manera continua.

Sistemas de seguridad:

El regulador de carga incluye los siguientes sistemas de seguridad:

Protección contra las descargas excesivas: el controlador desconecte automáticamente la alimentación si la tensión de la batería disminuya por debajo de 10,5V. El indicador LED parpadea. Desconecte el aparato y vuelva a cargar la batería.

Protección contra las cargas excesivas: el controlador desconecte automáticamente la alimentación si la tensión de la batería aumenta por encima de 14,5V. Desconecte la placa solar del regulador de carga.

Protección contra las sobrecargas: El fusible funda si la tensión de salida es demasiado alta. Reemplace el fusible por por otro del mismo tipo.

6. Uso

- Instalar la placa solar

o Monte la placa (véase « 4. Montaje ». Apriete bien los tornillos.
o Ponga la placa enfrente del sol en un ángulo dónde la exposición es máxima.
○ Conecte la placa al regulador de carga con el conector de 4 polos (P6) y el adaptador, conectado a los bornes marcados SOLAR PANEL. Utilice un cable prolongador (P5) si fuera necesario. Respete la polaridad y asegúrese de que el regulador de carga esté desactivado antes de la conexión.

- Instalar el regulador de carga (véase las últimas páginas)

o Conecte el adaptador (P7) a los bornes marcados con BATTERY de la parte trasera del regulador de carga.
o Recargue una batería de 12V: Primero, conecte las pinzas (P9) al adaptador (P7). Luego, conecte las pinzas (P9) a los bornes de la batería. Respete la polaridad (rojo = positivo, negro = negativo). No cortocircuite durante la conexión.
o Cualquier otro uso: Primero, conecte el conector mechero (P8) al adaptador (P7). Introduzca el conector mechero en el aparato o en la toma para conector mechero del vehículo. Desconecte le placa solar antes de arrancar el motor o mientras está conduciendo: cargas de cresta podrían dañar el panel.
- Es posible utilizar un convertidor de corriente para alimentar un aparato que necesita una corriente alternativa. Asegúrese de que la potencia total del aparato conectado no sobrepase la potencia del convertidor de corriente. Conecte el convertidor de corriente a la batería y no directamente al regulador de carga.

7. Especificaciones

Potencia 60 W

Tensión circuito abierto (Voc) 22 V

Corriente de cortocircuito (Isc) 3,4 A

Tensión de entrada 17,5 V

Longitud del cable ± 1,8 m

Temperatura de funcionamiento -40° C \~ 85° C

Temperatura de almacenamiento -40°C \~ 85°C

Rigidez dieléctrica -

Dimensiones

Placa 315 x 925mm

Placa montada 1420 x 950mm

Peso 28,4kg

Utilice este aparato sólo con los accesorios originales. Velleman Spain SL no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.

Para más información sobre este producto, visite nuestra página web www.velleman.eu.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
