Producttype	Zonnebatterijlader
Merk	Velleman
Model	SOL14
Afmetingen (ongeveer)	120 x 70 x 20 mm
Gewicht (ongeveer)	150 g
Voeding	Ingebouwd zonnepaneel
Oplaadbare batterijtypes	AA, AAA (NiMH, NiCd)
Aantal slots	2
Laadstroom	Ongeveer 100-200 mA (afhankelijk van zonlicht)
Laadindicator	Controle-LED
Bescherming	Bescherming tegen overladen en kortsluiting
Gebruik	Binnen of buiten (directe blootstelling aan zonlicht)
Onderhoud en reiniging	Reinig het zonnepaneel met een zachte, droge doek
Veiligheid	Niet blootstellen aan water of overmatige vochtigheid
Reserveonderdelen en repareerbaarheid	Niet door de gebruiker te repareren. Geen reserveonderdelen beschikbaar
Algemene informatie	Milieuvriendelijke oplader die zonne-energie gebruikt

Veelgestelde vragen - SOL14 VELLEMAN

Welke soorten batterijen kan ik opladen met de Velleman SOL14?

De oplader accepteert oplaadbare batterijen van het type AA en AAA, namelijk de technologieën NiMH en NiCd.

Hoeveel batterijen kan ik tegelijkertijd opladen?

De SOL14 heeft 2 slots waarmee twee batterijen tegelijk kunnen worden opgeladen.

Werkt de oplader zonder zon?

Nee, de SOL14 is een zonneoplader en heeft directe blootstelling aan zonlicht nodig om te werken.

Hoe lang duurt het om batterijen op te laden?

De laadtijd is afhankelijk van de zoninstraling en de capaciteit van de batterijen. In de volle zon kan een AA-batterij van 2000 mAh 10 tot 15 uur duren.

Is er een laadindicator?

Ja, de oplader is uitgerust met een LED die brandt tijdens het opladen en uitgaat zodra de batterijen vol zijn.

Kan ik de oplader gebruiken bij bewolkt weer?

Ja, maar de laadstroom zal worden verminderd. Het is beter om het in de volle zon te gebruiken voor een optimaal laadvermogen.

Beschermt de oplader tegen overladen?

Ja, de SOL14 heeft een ingebouwde beveiliging tegen overladen en kortsluiting om de levensduur van de batterijen te behouden.

Hoe onderhoud ik de oplader?

Reinig regelmatig het zonnepaneel met een zachte, droge doek om stof te verwijderen en een goede lichtabsorptie te garanderen.

Kan ik niet-oplaadbare batterijen opladen?

Nee, gebruik alleen oplaadbare batterijen. De oplader is niet ontworpen voor standaard alkalinebatterijen.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden in PDF-formaat op de website notice-facile.com.

GEBRUIKSAANWIJZING SOL14 VELLEMAN

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Onderdelen

P1 – Paneel in amorfe siliconen P2 – Schroevenset (M5x45.M5x55.M5) P3 – Laadregelaar (5A)
	Hoev. Hoev.
	4		28		1
P4 – Zekering (5A) P5 – Verlengkabel P6 – 4-pin aansluiting
	Hoev. Hoev. Hoev.
	2		1		1
P7 – Adapterkabel P8 – Mannelijke CLA-kabel P9 – Accuadapterkabel
	Hoev. Hoev. Hoev.
	2		1		1

3. Veiligheidsinstructies

• De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
• Schakel de laadregelaar uit alvorens te ontkoppelen/koppelen.
• Draai nooit de polariteit om van de last, het zonnepaneel of de accu.

• Koppel geen andere voeding of laders aan dit toestel.

• De veiligheidssystemen functioneren enkel wanneer de laadregelaar is ingeschakeld.

• Plaats de laadregelaar op een koele en goed geventileerde plaats. Houd hem weg van water en vochtigheid.
• Laad de batterij gedurende 3 uur voor het eerste gebruik.
• Maak het oppervlak van het zonnepaneel schoon met een zachte doek. Gebruik geen zuur of basen.
• Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel vallen niet onder de garantie.

• Houd dit toestel uit de buurt van kinderen en onbevoegden.

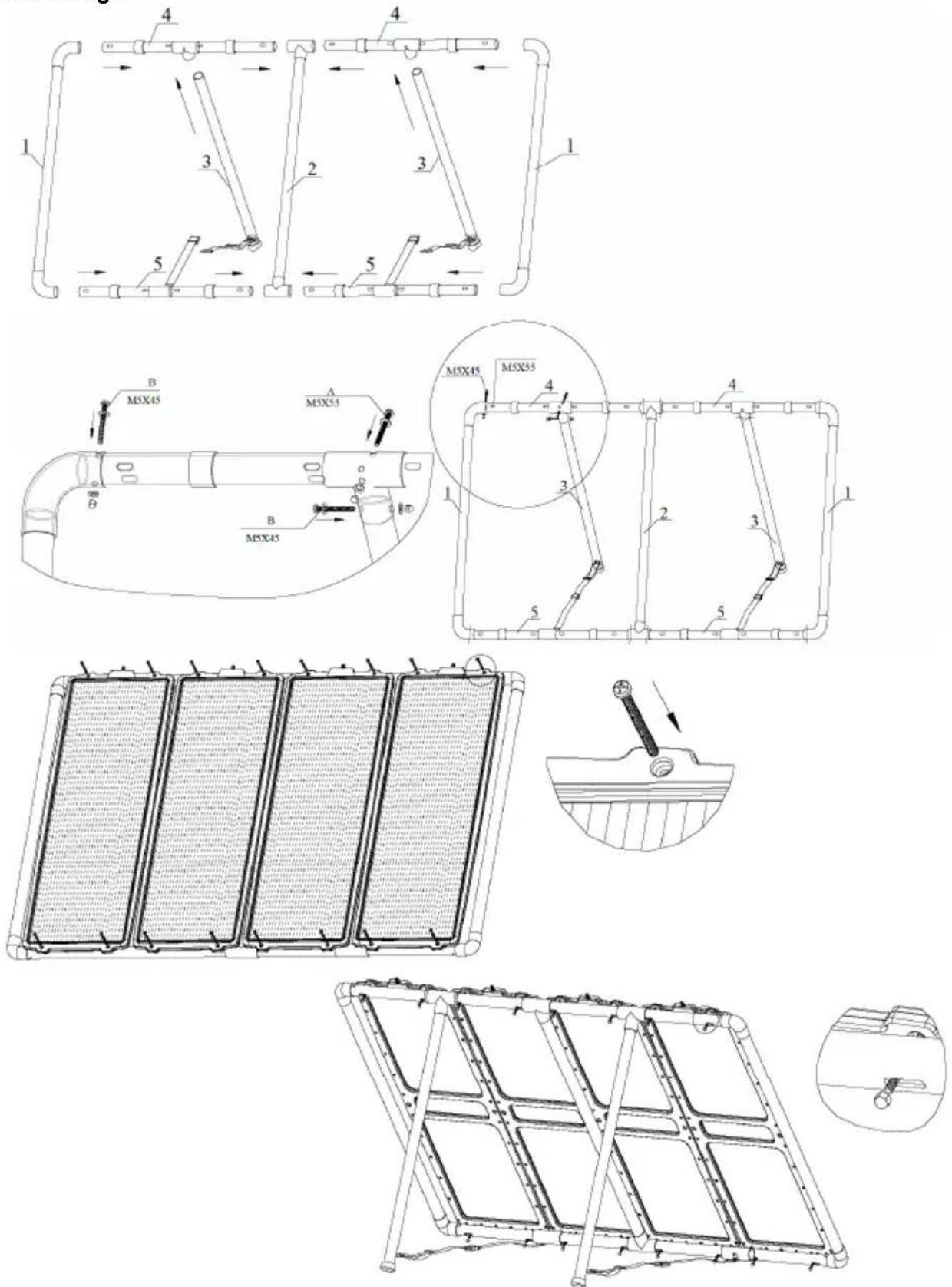

• Assemblage


5. De laadregelaar - omschrijving

• Voor

1. digitale spanningsmeter
2. aan-uitschakelaar spanningsmeter
3. vrouwelijke uitgang 12 V-sigarettenplug
4. aanduiding lage spanning
5. usb-uitgang
6. aan-uitschakelaar

- Achter

1. aansluiting naar de batterij
2. 5 A-zekering
3. aansluiting naar het zonnepaneel

Uitgangen:

1 x vrouwelijke 12 V-sigarettenplug
1 x 5,5 V usb-uitgang (tolerantie ± 0,5 V)
3 V, 6 V, 9 V, 12 V DC-uitgang (tolerantie ± 0,5 V)

Digitale spanningsmeter:

De digitale spanningsmeter geeft de spanning van de batterij weer. Schakel de spanningsmeter in en uit via de aan-uitschakelaar. Let op: laat de spanningsmeter niet ingeschakeld om energie te besparen – gebruik de meter enkel indien nodig.

Veiligheid:

De laadregelaar is uitgerust met volgende veiligheidssystemen:

Bescherming tegen ontlading: De controller schakelt automatisch de uitgang uit indien het batterijniveau onder 10,5 V daalt om onderspanning te vermijden. De led knippert. Ontkoppel het toestel en herlaad de batterij volledig.

Bescherming tegen overlapping: De controller schakelt automatisch de uitgang uit indien het batterijniveau boven 14,5 V stijgt om overspanning te vermijden. Ontkoppel het zonnepaneel van de laadregelaar.

Bescherming tegen overbelasting: De zekering smelt door indien het uitgangsvermogen te hoog is. Vervang de zekering door een identiek exemplaar.

6. Gebruik

- Het zonnepaneel plaatsen

o Assembleer het zonnepaneel volgens de figuur onder '4. Assemblage'. Span alle schroeven goed aan.
- Plaats het paneel tegenover de zon en richt zodat het panel maximaal zonlicht krijgt.
o Koppel een eind van de 4-pin aansluitingkabel (P6) aan het zonnepaneel en koppel het andere eind aan de terminals gemarkeerd 'SOLAR PANEL' achteraan de regelaar. Gebruik een verlengkabel (P5) indien nodig. Respecteer de polariteit en schakel de regelaar uit alvorens aan te sluiten.

- De laadregelaar plaatsen (zie laatste pagina's)

o Koppel de adapterkabel (P7) aan de terminals gemarkeerd BATTERY' achteraan de regelaar.
○ Laden van een 12 V-batterij: Koppel eerst de accuadapterkabel (P9) aan de adapterkabel (P7). Koppel de klemmen aan de terminals van de batterij. Respecteer de polariteit (rood = positief, zwart = negatief). Veroorzaak geen kortsluiting bij het koppelen.
○ Ander gebruik: Koppel eerst de mannelijke CLA-kabel (P8) aan de adapterkabel (P7). Steek de mannelijke plug in het toestel of in de vrouwelijke aansluiting van het voertuig. Ontkoppel het zonnepaneel van de plug of van de batterij wanneer u de motor van het voertuig start of tijdens het rijden. Elektrische pieken kunnen het paneel ernstig beschadigen.
- U kunt een voedingsinverter gebruiken voor het voeden van toestellen op gelijkstroom. Het totale vermogen van de toestellen mag het vermogen van de inverter echter niet overschrijden. Koppel de inverter aan de batterij en niet rechtstreeks aan de laadregelaar.

7. Technische specificaties

Vermogen 60 W

Nullastspanning (Voc) 22 V

Kortsluitstroom (Isc) 3,4 A

Ingangsspanning 17,5 V

Kabellengte ± 1,8 m

Werktemperatuur -40°C \~ 85°C

Opslagtemperatuur -40°C \~ 85°C

Diëlektrische weerstand -

Afmetingen

Paneel 315 x 925 mm

Gemonteerd 1420 x 950 mm

Gewicht 28,4 kg

Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel.

Voor meer informatie omtrent dit product, zie www.velleman.eu.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
