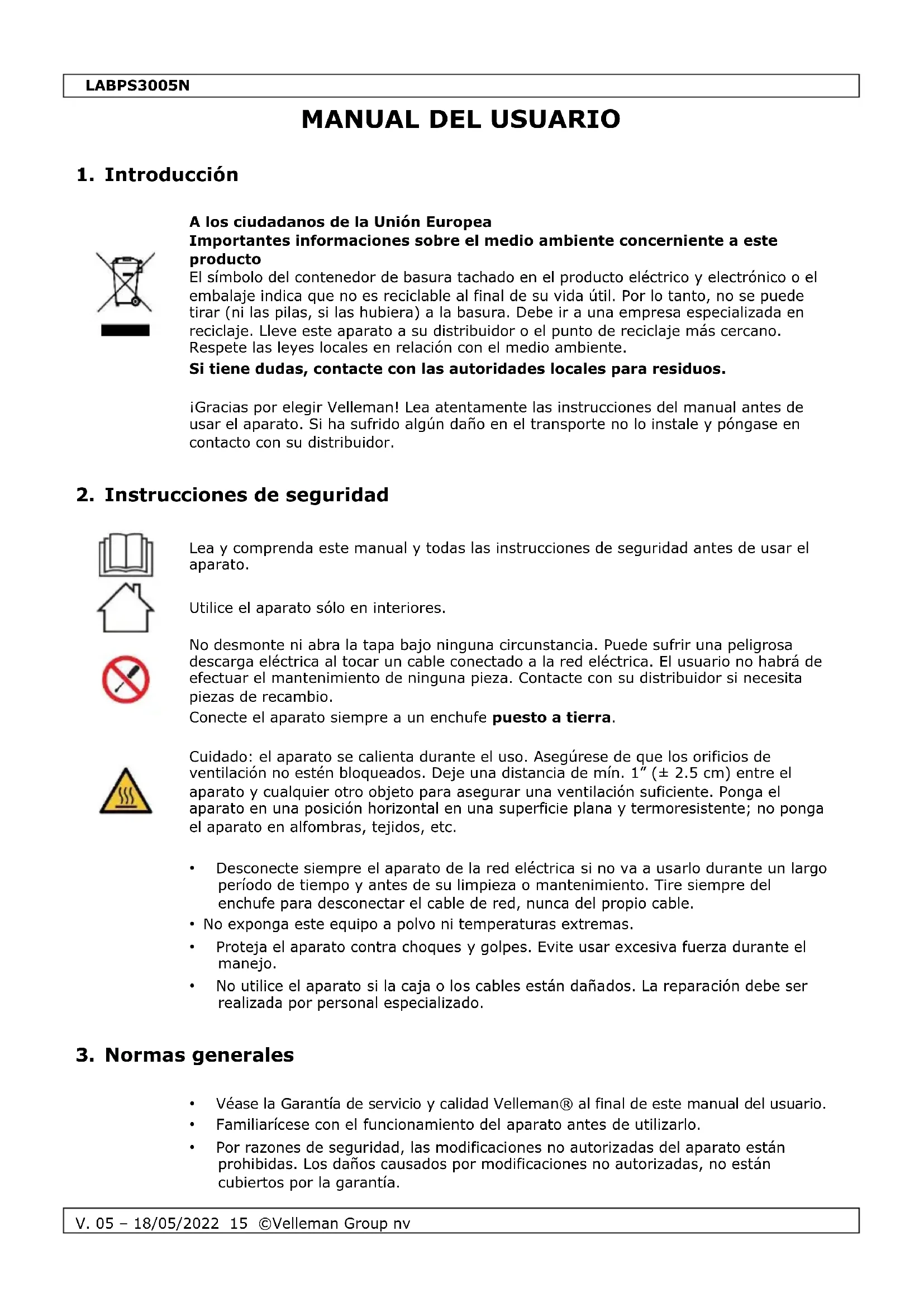

MANUAL DE USUARIO LABPS3005N VELLEMAN

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto El símbolo del contenedor de basura tachado en el producto eléctrico y electrónico o el embalaje indica que no es reciclable al final de su vida útil. Por lo tanto, no se puede tirar (ni las pilas, si las hubiera) a la basura. Debe ir a una empresa especializada en reciclaje. Lleve este aparato a su distribuidor o el punto de reciclaje más cercano. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

Lea y comprenda este manual y todas las instrucciones de seguridad antes de usar el aparato.

Utilice el aparato sólo en interiores.

No desmonte ni abra la tapa bajo ninguna circunstancia. Puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica. El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio. Conecte el aparato siempre a un enchufe puesto a tierra.

Cuidado: el aparato se calienta durante el uso. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de mín. 1” (± 2.5 cm) entre el aparato y cualquier otro objeto para asegurar una ventilación suficiente. Ponga el aparato en una posición horizontal en una superficie plana y termoresistente; no ponga el aparato en alfombras, tejidos, etc.

• Desconecte siempre el aparato de la red eléctrica si no va a usarlo durante un largo período de tiempo y antes de su limpieza o mantenimiento. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.

• No exponga este equipo a polvo ni temperaturas extremas.

• Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante el manejo.

• No utilice el aparato si la caja o los cables están dañados. La reparación debe ser realizada por personal especializado.

• Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

• Familiarícese con el funcionamiento del aparato antes de utilizarlo.

• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.LABPS3005N

• Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente.

• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

• Guarde este manual del usuario para cuando necesite consultarlo.

• El aparato está equipado con una excelente protección contra los cortocircuitos y un límite de corriente. La pérdida de potencia en caso de un cortocircuito está limitada gracias a la protección contra los cortocircuitos que controla la pérdida de potencia de los transistores. Esta función evita daños al aparato. El aparato activará automáticamente el modo de límite de corriente, lo que significa que el límite de corriente está instalado (máx. ± 12 A). Sin embargo, repare el cortocircuito lo antes posible para evitar un desgaste y un consumo de corriente no necesario.

• En caso de un cortocircuito entre el borne de salida positivo y negativo, la salida se desactivará para evitar una pérdida de potencia. El aparato volverá a activarse en cuanto se haya resuelto el problema.

• Este aparato es una fuente de alimentación grande. Para evitar un sobrecalentamiento, ponga el aparato en un lugar bien ventilado si funciona a potencia máxima. Tenga en cuenta que la superficie del disipador de calor es demasiado caliente si el aparato funciona a potencia máxima.

• Un uso incorrecto y una temperatura ambiente demasiado alta pueden causar un malfuncionamiento de algunos componentes internos. Si fuera el caso, la tensión de salida actual puede sobrepasar la tensión de salida nominal. Sea cuidadoso al utilizar el aparato y no dañe la carga.

Véase las figuras en la página 2 de este manual del usuario.

indicación de la corriente

botón de ajuste de la corriente

botón de encendido/apagado

botón de ajuste de la tensión

indicación de la tensión

El aparato es una fuente de alimentación DC muy precisa con salida regulable. Es posible utilizar esta salida para una tensión continua (C.V.) y una corriente continua (C.C.).

Es posible ajustar la tensión de salida entre 0 V y 30 V si el aparato está en el modo de tensión continua (C.V.). En este modo, también es posible ajustar el límite de corriente (máx. ± 5 A) de forma arbitraria.

En el modo corriente continua, es posible ajustar la corriente de salida de forma continua entre 0 y 5 A.

La salida de corriente y la salida de tensión se visualizarán en las pantallas LED.

Utilizar el aparato como fuente C.V.

2. Gire el botón giratorio para ajustar la corriente en el sentido de las agujas del reloj

para colocarlo en la posición máxima.

3. Seleccione una tensión que casi coincida con el valor deseado con el botón

giratorio para ajustar la tensión. Utilice el selector de ajuste fino (si fuera aplicable). El LED C.V. se iluminará.LABPS3005N

Utilizar el botón giratorio de límite de corriente en el modo C.V.

2. Gire el botón giratorio de la corriente completamente en el sentido de las agujas

del reloj y gire el botón giratorio de la tensión completamente en sentido contrario a las agujas del reloj.

3. Cortocircuite los terminales de salida interconectándolos con el cable adecuado

4. Seleccione el valor de límite de corriente con el botón giratorio de la corriente.

Utilice el selector de ajuste fino (si fuera aplicable). El LED C.C. se iluminará.

5. Saque el cable de cortocircuito de los dos terminales de salida.

6. Seleccione el valor deseado con el botón giratorio de la tensión. Utilice el selector

de ajuste fino (si fuera aplicable). El LED C.V. se iluminará.

7. Conecte la carga a los bornes de salida. El LED C.C. se iluminará cuando la

corriente sobrepase el límite de corriente.

• La corriente de salida y la tensión de salida se visualizarán en la pantalla en cuanto encienda el aparato.

• El LED C.V. se iluminará si el aparato está en el modo C.V.

• El LED C.V. está apagado y el LED C.C. se ilumina cuando la pantalla Amp muestra un valor que sobrepase el valor introducido. Si fuera el caso, el aparato activa automáticamente el modo de límite de corriente. Instale una carga con la que el aparato puede funcionar normalmente.

6. Limpieza y mantenimiento

• Desconecte el aparato de toda fuente antes de limpiarlo.

• No dañe los cables de alimentación. El mantenimiento debe ser realizado por un técnico cualificado.

• Limpie el aparato regularmente con un paño húmedo sin pelusas. No utilice alcohol ni disolventes.

• El usuario no habrá de efectuar el mantenimiento de ninguna pieza salvo el fusible. Contacte con su distribuidor si necesita piezas de recambio.

• Guarde el aparato en un lugar seco, bien ventilado y sin polvo.

temperatura de funcionamiento .................de 0 °C a +40 °C, < 90 % humedad relativaLABPS3005N

Utilice este aparato sólo con los accesorios originales. Velleman Group nv no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

Velleman Group nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin el consentimiento previo por escrito del propietario del copyright.LABPS3005N

• Guarde este manual para posterior consulta.

Garantía de servicio y calidad Velleman® Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía). Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un fallo después de 1 año y hasta los 2 años después de la compra y entrega. Por consiguiente, están excluidos entre otras cosas: - todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias; - partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada); - defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.; - defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante; - daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional); - daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario; - daños causados por una protección insuficiente al transportar el aparato. - daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®; - se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

• Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

• Cualquier gesto comercial no disminuye estos derechos. La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).
