VLEVP4 - Batterieladegerät VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Intelligentes Ladegerät
Marke	Velleman
Modell	VLEVP4
Kompatible Akkus	Li-Ion 3,6/3,7 V: 10440, 16340, 14500, 14650, 17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650
Eingangsleistung	12 V DC / 1,0 A
Ladestromoptionen	0,25 A, 0,5 A, 1,0 A (konstanter Strom)
Abschaltspannung	4,2 V
Anzahl der Kanäle	4 unabhängige Kanäle
Anzeige	LCD-Bildschirm: Spannung, Strom, Ladezustand, Akkustand
Schutzfunktionen	Überhitzung, Kurzschluss, Verpolung, Sanftanlauf
Sonderfunktionen	Reaktivierung tiefentladener Akkus (0 V), feuerfestes Gehäuse, DC-DC-Abwärtswandler
Abmessungen	147 x 115 x 35 mm
Gewicht	218 g
Betriebstemperatur	0 °C bis 40 °C
Wartung und Reinigung	Gehäuse mit einem feuchten Tuch reinigen
Garantie	24 Monate (Endverbraucher)

Häufig gestellte Fragen - VLEVP4 VELLEMAN

Welche Akkutypen kann ich mit dem VLEVP4 laden?

Der VLEVP4 ist kompatibel mit wiederaufladbaren Lithium-Ionen-Akkus (Li-Ion) von 3,6 V / 3,7 V, insbesondere den Formaten 10440, 16340, 14500, 14650, 17670, 18350, 18500, 18650, 18700, 22650, 25500 und 26650.

Wie wähle ich den Ladestrom?

Verwenden Sie die Stromtaste, um 0,25 A, 0,5 A oder 1,0 A auszuwählen. Bevorzugen Sie für kleine Akkus (10440 bis 18700) 0,25 A. Verwenden Sie für Akkus mit einer Kapazität ≥ 2500 mAh 0,5 A. Wählen Sie für schnelles Laden von Akkus ≥ 2000 mAh 1,0 A (nur wenn die Kanäle 2 und 3 leer sind).

Schaltet das Ladegerät automatisch ab?

Ja, sobald der Akku vollständig geladen ist, wird der Ladevorgang automatisch unterbrochen. Die Spannung wird bei 4,2 V gehalten und die Anzeige wechselt auf Grün.

Kann ich gleichzeitig Akkus unterschiedlicher Typen laden?

Ja, jeder Kanal ist unabhängig. Sie können gleichzeitig Akkus unterschiedlicher Formate und Kapazitäten laden, vorausgesetzt, es handelt sich durchgehend um Li-Ion 3,6/3,7 V.

Was tun, wenn mein Ladegerät den Akku nicht erkennt?

Überprüfen Sie, ob der Akku richtig herum eingelegt ist (+/-). Wenn die Spannung unter 1,0 V liegt, kann das Ladegerät ihn möglicherweise nicht anzeigen. Versuchen Sie, die 0-V-Funktion zu aktivieren, indem Sie den Akku in den Kanal legen und einen niedrigen Strom (0,25 A) auswählen.

Wird das Ladegerät während des Gebrauchs heiß?

Der VLEVP4 verfügt über einen Überhitzungsschutz und einen effizienten DC-DC-Abwärtswandler, der Energieverluste reduziert. Eine leichte Erwärmung ist normal, aber bei übermäßiger Überhitzung trennen Sie ihn vom Netz und lassen Sie ihn abkühlen.

Wie reinige ich das Ladegerät?

Trennen Sie das Ladegerät vom Netz und reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch. Verwenden Sie keine Lösungsmittel oder Scheuermittel.

Ist der VLEVP4 mit Ni-MH-Akkus kompatibel?

Nein, dieses Ladegerät ist nur für Lithium-Ionen-Akkus (Li-Ion) von 3,6 V / 3,7 V ausgelegt. Nicht mit anderen Akkutypen verwenden.

Was tun, wenn das Display nichts anzeigt?

Überprüfen Sie, ob das Netzteil richtig eingesteckt ist und die Steckdose funktioniert. Im Standby-Modus zeigt das Display den Standardstrom an. Wenn das Display schwarz bleibt, halten Sie die Stromtaste gedrückt, um es wieder einzuschalten.

Wie erkenne ich, ob der Akku geladen wird?

Die LED leuchtet während des Ladens rot. Der LCD-Bildschirm zeigt Balken für den Ladezustand: 0-20% (rotes Blinken), 20-40% usw. Sobald der Akku voll ist, wird die Anzeige grün und die Balken hören auf zu blinken.

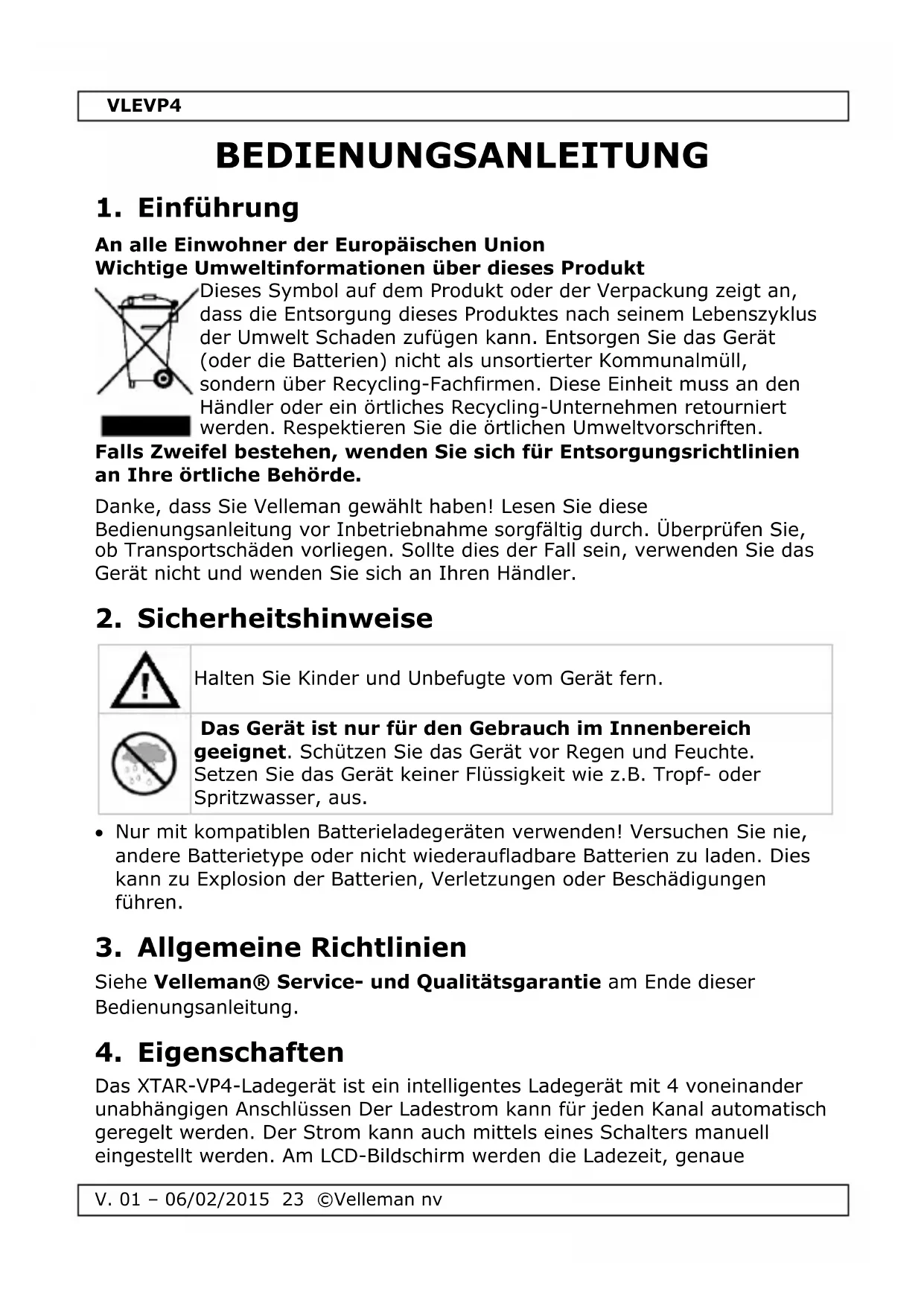

BEDIENUNGSANLEITUNG VLEVP4 VELLEMAN

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie das Gerät (oder die Batterien) nicht als unsortierter Kommunalmüll, sondern über Recycling-Fachfirmen. Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Danke, dass Sie Velleman gewählt haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Sicherheitshinweise

Halten Sie Kinder und Unbefugte vom Gerät fern.

Das Gerät ist nur für den Gebrauch im Innenbereich geeignet. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.

- Nur mit kompatiblen Batterieladegeräten verwenden! Versuchen Sie nie, andere Batterietype oder nicht wiederaufladbare Batterien zu laden. Dies kann zu Explosion der Batterien, Verletzungen oder Beschädigungen führen.

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

4. Eigenschaften

Das XTAR-VP4-Ladegerät ist ein intelligentes Ladegerät mit 4 voneinander unabhängigen Anschlüssen Der Ladestrom kann für jeden Kanal automatisch geregelt werden. Der Strom kann auch mittels eines Schalters manuell eingestellt werden. Am LCD-Bildschirm werden die Ladezeit, genaue

VLEVP4

Batterie-Abschaltspannung, Batteriespannungsanzeigen und optional Stromwerte angezeigt.

• 3 Ladestromoptionen: 0,25 / 0,5 / 1,0 A
• Dreistufiges Laden: TC-CC-CV
- Für mehrere Batterietypen geeignet, einschließlich IMR Lithium und Kleinbatterien
• 4 unabhängige Kanäle
- Softstart-Funktion schützt vor Zerstörung durch hohen Ladestrom beim Laden
- Automatische Abschaltung, wenn die Batterie voll ist
- Präzise Abschaltspannung bei 4,2 V
- Überhitzungsschutz
- Das LCD zeigt den Status jeder Batterie in der Realzeit an
- Verwendung eines intelligenten Hochleistungs-DC-DC-Reduzierkreises, hervorragende Reduzierung der Energieverluste
- Polaritätsumkehr und Kurzschlussschutz
- Gehäuse feuerfest
- 0 V-Funktion zur Regenration von tiefentladenen Batterien

5. Beschreibung

Siehe Abbildungen, Seite 2 dieser Bedienungsanleitung.

1	Ladekanal
2	Ladestrom

3	Stromversorgungs-LED
4	Ladespannung

Anzeige Ladezustand- und Batteriespannung

aufladen

0 % - 20 %

20 % - 40 %

40 % - 60 %

60 % - 80 %

80 % - 99 %

100 %

- Wenn die Batteriespannung die nächste Stufe erreicht, wird ein weiterer Balkenangezeigt. Keine Batteriezustandsanzeige im jeweiligen Kanal, wenn sich das Ladegerät in einem der folgenden Zustände befindet:

- keine Batterie im Kanal eingelegt

o Kurzschluss

VLEVP4

○ Batteriespannung < 1,0 V
○ Batterie umgekehrt oder falsch angeschlossen

LED-Ladezanzeige

Status		LED-Anzeige
Ladegerät Autotest		rot (2 Sekunden)
Ladegerät Stand-by		grün
Batterie aktiviert	1,0 V - 2,0 V	rot Blinklicht
	< 1,0 V	grün
aufladen		rot
völlig aufgeladen		grün

• Aufgrund der unterschiedlichen Batterietypen kann der Anzeigewert vom wirklichen Kapazitätswert der Batterie abweichen. Darüber hinaus zeigt das LCD beim Batterieladen die Batterieladespannung an (einschließlich der durch den Batterieinnenwiderstand generierten Spannung). Ist die Batterie voll oder nicht angeschlossen, zeigt das LCD keine Batterielast an.
• Wenn die Batterien voll sind, stopp Ladegerät den Ladeprozess und die Batteriespannung wird bei 4,2 V abgeschaltet. Die jeweiligen Ladezustandsanzeigen leuchten auf und alle fünf Batterieanzeigebalken hören auf zu blinken. Entfernen Sie die Batterien und trennen Sie das Ladegerät vom Versorgungsnetz.

6. Anwendung

1. Stecken Sie das DC-Kabel des Wandadapters ins VLEVP4-Ladegerät und das andere Ende des Wandadapters in die Steckdose. Das Ladegerät führt einen Autotest durch, das LCD zeigt den ganzen Inhalt an. Die Ladestromanzeigen werden blau und die Ladezustandsanzeigen gehen für 2 Sekunden auf Rot. Dann leuchten die Ladezustandsanzeigen grün auf und die Default-Ladestromanzeige 0,5 A erscheint am Display. Jetzt schaltet das Ladegerät auf den Stand-by-Modus.

2. Legen Sie die wiederaufladbaren 3,6/3,7 V-Li-I-Batterien in die Ladekanäle ein. Beachten Sie bitte, dass die positive und negative Anschlüsse den jeweiligen positiven (+) und negativen (-) Symbolen am Ladegerät entsprechen müssen.

3. Solange eine Batterie im Kanal 2 oder Kanal 3 vorhanden ist oder 2 Batterien in diesen 2 Kanälen vorhanden sind, beträgt der Ladestrom 0,5 A, d.h. Default-Ladestrom, unabhängig von der Anzahl der Batterien im Kanal 1 und Kanal 4.

- Mittels der Strom-Taste können Sie den Ladeprozess auf 0,25 A oder wieder auf 0,5 A umschalten.

VLEVP4

• Der Ladestrom beträgt max. 1,0 A automatisch nur dann, wenn der Kanal 2 und Kanal 3 leer sind.
  ○ Betätigen Sie die Strom-Taste um den Strom von 1,0 A auf 0,25 A oder 0,5 A oder zurück auf 1,0 A umzuschalten.

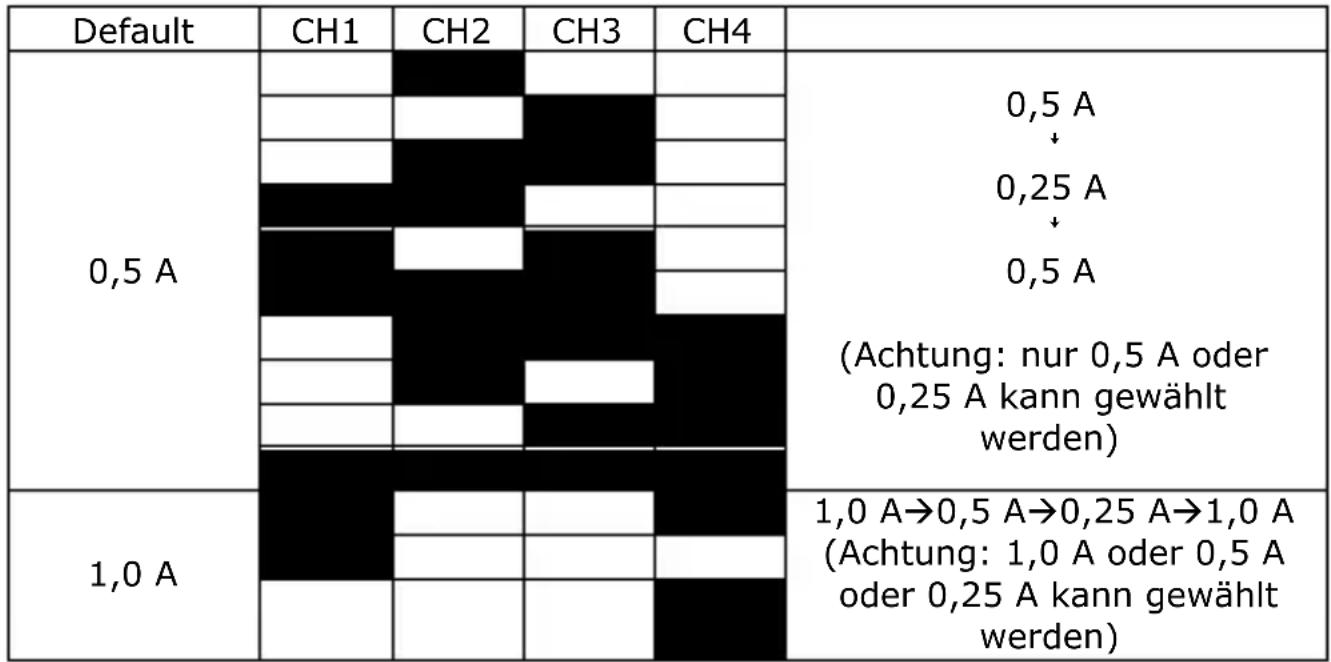

Konfigurationseinstellungen für Batterie-Ladestrom.

Bemerkung:

Slot mit Batterie Slot ohne Batterie

- VLEVP4-Funktionen 4 Ladekanäle Jeder Ladekanal ist autark, beim Batterielade- und Überwachungsprozess erfolgt keine gegenseitige Beeinflussung der Kanäle.

Tipps

• Im Lademodus die Strom-Taste gedrückt halten, um den LCD-Bildschirm auszuschalten.
• Wählen Sie den für Ihre Batterien geeigneten Strom:

○ 0,25 A: 10440 - 18700 Li-Ion-Batterien
○ 0,5 A: 18650 - 26650 Li-Ion-Batterien mit Kapazität ≥ 2500 mAh
○ 1,0 A: Li-Ion-Batterien mit Kapazität ≥ 2000 mAh (1,0 A ist der hohe Ladestrom für Schnellladebetrieb)

Bemerkungen

- Das VLEVP4 verfügt über einen integrierten Kurzschlussschutz, der das Gerät bei einem Kurzschluss in der Batterie schützt. Beachten Sie, dass der Kurzschlussschutz das Ladegerät schützt, aber die internen Batteriekurzschlüsse nicht verhindert.

VLEVP4

• Das VLEVP4 kann nur mit wiederaufladbaren Li-Ion-Batterien 3,6 V / 3,7 V betrieben werden. Das Laden anderer Batterietypen kann gefährlich sein und zur Beschädigung der Batterien oder des Ladegeräts führen.
• Das VLEVP4 unterstützt Konfigurationseinstellungen für Ladestrom. Beachten Sie bitten, dass nur CH1 und CH4 1,0 A erreichen können, falls keine Batterie in CH2 und CH3 vorhanden ist. Solange keine Batterie in CH2 oder CH3 vorhanden ist, beträgt der Strom 0,5 A für 4 Kanäle. Die Strom-Taste kann nur zur Einstellung eines niedrigeren Stromwerts verwendet werden.
• Um die Lebensdauer einer tiefentladenen Batterie zu verlängern, sollte der Ladestrom von 0,25 A verwendet werden.
• Aufgrund der unterschiedlichen Batterietypen, Kapazitäten und Tiefentlade-Zustände kann die Batterieregenerationszeit variieren. Bei stark tiefentladenen Batterien ist möglicherweise keine Regeneration mehr möglich.
  • VLEVP4 fern von Wasser und starkem Staub halten.
  • VLEVP4 nicht zerlegen - Beschädigungsrisiko
• Beschädigte VLEVP4 nicht benutzen.

7. Reinigung und Pflege

- Das Gerät ist weitgehend wartungsfrei. Reinigen Sie es jedoch von Zeit zu Zeit mit einem feuchten Lappen, damit es wie neu aussieht.

8. Technische Daten

Geeignet für Batterietypen		4x 10440 - 16340 - 14500 - 14650 - 17670 - 18350 - 18500 - 18650 (ICR18650-26) - 18700 oder 2x 22650 - 25500 - 26650 Lithium-Batterien
Eingangsleistung		12.0 VDC /1.0 A
Ladestromoptionen
	Strom 0,25 A konstant	250 mA x 4
	Strom 0,5 A konstant	500 mA x 4
	Strom 1 A konstant	1000 mA x 4
Abschaltspannung (Ausgangsspannung)		4.2 V

VLEVP4

Betriebstemperatur	0-40°C
Abmessungen	147 x 115 x 35 mm
Gewicht	218 g

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
