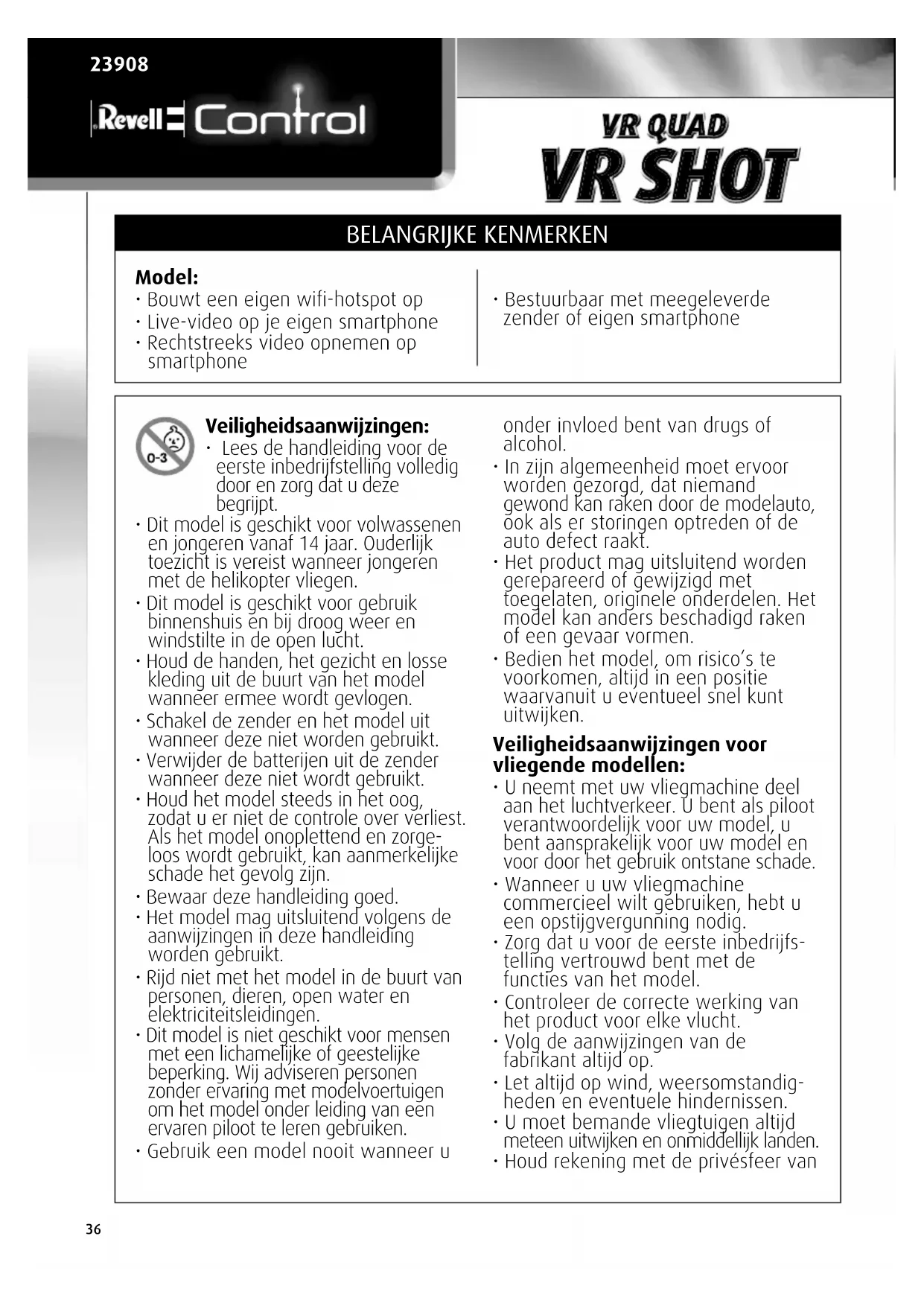

GEBRUIKSAANWIJZING VRSHOT Revell

Zender met smartphonehouder

• Bouwt een eigen wifi-hotspot op
• Live-video op je eigen smartphone
- Rechtstreeks video opnemen op smartphone

- Bestuurbaar met meegeleverde zender of eigen smartphone

Veiligheidsaanwijzingen:

- Lees de handleiding voor de eerste inbedrijfstelling volledig door en zorg dat u deze begrijpt.

• Dit model is geschikt voor volwassenen en jongeren vanaf 14 jaar. Ouderlijk toezicht is vereist wanneer jongeren met de helikopter vliegen.
• Dit model is geschikt voor gebruik binnenshuis en bij droog weer en windstilte in de open lucht.
• Houd de handen, het gezicht en losse kleding uit de buurt van het model wanneer ermee wordt gevlogen.
• Schakel de zender en het model uit wanneer deze niet worden gebruikt.
• Verwijder de batterijen uit de zender wanneer deze niet wordt gebruikt.
• Houd het model steeds in het oog, zodat u er niet de controle over verliest. Als het model onoplettend en zorge-loos wordt gebruikt, kan aanmerkelijke schade het gevolg zijn.
  • Bewaar deze handleiding goed.
• Het model mag uitsluitend volgens de aanwijzingen in deze handleiding worden gebruikt.
• Rijd niet met het model in de buurt van personen, dieren, open water en elektriciteitsleidingen.
• Dit model is niet geschikt voor mensen met een lichamelijke of geestelijke beperking. Wij adviseren personen zonder ervaring met modelvoertuigen om het model onder leiding van een ervaren piloot te leren gebruiken.
• Gebruik een model nooit wanneer u

onder invloed bent van drugs of alcohol.

• In zijn algemeenheid moet ervoor worden gezorgd, dat niemand gewond kan raken door de modelauto, ook als er storingen optreden of de auto defect raakt.
• Het product mag uitsluitend worden gerepareerd of gewijzigd met toegelaten, originele onderdelen. Het model kan anders beschadigd raken of een gevaar vormen.
• Bedien het model, om risico's te voorkomen, altijd in een positie waarvanuit u eventueel snel kunt uitwijken.

Veiligheidsaanwijzingen voor vliegende modellen:

• U neemt met uw vliegmachine deel aan het luchtverkeer. U bent als piloot verantwoordelijk voor uw model, u bent aansprakelijk voor uw model en voor door het gebruik ontstane schade.
• Wanneer u uw vliegmachine commercieel wilt gebruiken, hebt u een opstijgvergunning nodig.
• Zorg dat u voor de eerste inbedrijfs-telling vertrouwd bent met de functies van het model.
• Controleer de correcte werking van het product voor elke vlucht.
• Volg de aanwijzingen van de fabrikant altijd op.
• Let altijd op wind, weersomstandigheden en eventuele hindernissen.
• U moet bemande vliegtuigen altijd meteen uitwijken en onmiddellijk landen.
  • Houd rekening met de privésfeer van

anderen: maak geen opnemen van personen zonder hun toestemming en neem de richtlijnen van de privacybescherming in acht. Opnamen zijn altijd slechts voor privégebruik en mogen niet worden verkocht.

• Vlieg niet over vreemde privéterreinen, samenscholingen van mensen, militaire objecten, ziekenhuizen, energie-centrales, gevangenissen en dergelijke.
• Vlieg niet in de buurt van vliegvelden (<1,5 km).
• Vlieg niet zonder direct visueel contact met het model, het moet zich altijd in direct zicht bevinden. Het is wettelijk verboden een model bijv. aan de hand van slechts een videobbeeld te besturen.
• Wanneer u zich niet aan deze veiligheidsaanwijzingen houdt, bent u eventueel strafbaar!
• Meer informatie en hulp is verkrijgbaar bij de vereniging voor onbemande lucht-vaartsystemen: "http://www.uavdach.org".
• Het is sinds 2005 verplicht verzekerd te zijn voor modellen waarmee buiten wordt gevlogen. Neem hiervoor contact op met de verzekeringsmaatschappij waar u uw particuliere WA-verzekering hebt afgesloten en zorg ervoor dat uw nieuwe en eerdere modellen door deze verzekering worden gedekt. Laat een schriftelijke bevestiging opmaken en bewaar deze goed. Als alternatief biedt de Deutsche Modellflieger Verband (DMFV, Duitse modelvliegersvereniging) op internet onder www.dmfv.aero een gratis proeflidmaatschap aan incl. verzekering.

Veiligheidsaanwijzingen met betrekking tot de zender:

• Voor de zender raden wij het gebruik van alkali-mangaanbatterijen aan. Oplaadbare batterijen (accumulatoren) zijn een milieuvriendelijk alternatief voor wegwerpbatterijen voor deze zender en andere huishoudelijke elektrische apparaten.
• Als de de zender niet goed meer werkt, moeten er nieuwe batterijen worden geplaatst c.q. moeten de batterijen worden opgeladen.

Veiligheidsaanwijzingen m.b.t.

batterijen:

• Oplaadbare batterijen moeten voor het laden uit de zender worden verwijderd.
• Niet-oplaadbare batterijen mogen niet worden opgeladen.
• Oplaadbare batterijen mogen alleen onder toezicht van volwassenen worden opgeladen.
• Gebruik geen batterijen van verschillende typen of nieuwe en gebruikte batterijen door elkaar.
• Gebruik uitsluitend de aanbevolen batterijen of batterijen van een gelijkwaardig type.
• Plaats batterijen altijd met de polen (+ en -) in de juiste richting.
• Verwijder lege batterijen uit de zender.
• De aansluitklemmen mogen niet worden kortgesloten.
• Verwijder de batterijen uit de zender, wanneer deze langere tijd niet wordt gebruikt.

Veiligheidsaanwijzingen bij de lader:

• Niet-oplaadbare batterijen mogen niet worden opgeladen.
• Deze lader is niet geschikt voor kinderen en voor personen met lichamelijke of geestelijke beperkingen of met ontoereikende kennis over en ervaring met laders, behalve onder toezicht van of na vakkundige instructie door een persoon die bevoegd is om de ouderlijke macht uit te oefenen.
• Op kinderen moet toezicht worden gehouden - de lader is geen speelgoed!
• Transformatoren, adapters en laders die met het model worden gebruikt, moeten regelmatig worden gecontroleerd op schade aan kabels, stekkers, behuizingen en andere onderdelen. Eventuele beschadigingen moeten eerst worden gerepareerd voordat de apparaten verder gebruikt mogen worden.

Het model is uitgerust met een LiPo-accu. Neem de volgende veiligheidsaanwijzingen in acht:

• Werp LiPo-accu's nooit in het vuur en bewaar ze niet op hete plekken.
• Gebruik uitsluitend de meegeleverde

lader om de accu op te laden. Bij gebruik van een andere lader kan de accu onherstelbaar beschadigd raken; dit kan ook leiden tot schade aan naburige onderdelen en tot persoonlijk letsel!

• Gebruik nooit een lader voor NiCd-/NiMH-accu's!
• Laad de accu steeds op op een vuurvaste ondergrond en in een brandveilige omgeving.
• Laat de accu niet onbeheerd achter tijdens het laden.
• Demonteer de contacten van de accu in geen geval en probeer ze niet aan te passen. Beschadig de cellen van de accu niet en maak ze niet open. Er bestaat ontploffingsgevaar!
• Houd de LiPo-accu buiten bereik van kinderen.
• Accu's moeten ontladen zijn of de accucapaciteit moet uitgeput zijn voordat u ze weggooit. Dek vrijliggende polen af met plakband om kortsluiting te voorkomen!

Onderhoud en verzorging:

• Neem het model alleen af met een schone, vochtige doek.
• Voorkom blootstelling van model, accu en batterijen aan direct zonlicht en/of directe inwerking van warmte.
• Zorg ervoor dat model, zender en lader nooit met water in contact komen; hierdoor kan de elektronica-beschadigd raken.

Wijzigingen in techniek en kleur voorbehouden!

Gezondheids- en epilepsiewaars- chuwing

Als tijdens het vliegen misselijkheid, moeheid, hoofdpijn of duizeligheid optreedt, stop dan onmiddellijk met het gebruik van de VR-bril en wacht tot de klachten voorbijgaan. Consulteer bij aanhoudende symptomen een arts. Bij een zeer klein deel van de bevolking kunnen epileptische aanvallen worden veroorzaakt door bepaalde lichtprikkels of -patronen, zoals in de VR-bril kunnen worden geprojecteerd. Dit kan ook gebeuren bij personen die nog nooit een epileptische aanval hebben gehad. Als bij u of in uw familie dergelijke gevallen zijn voorgekomen, consulteer dan voor het gebruik van de VR-bril een arts. Gebruik de bril niet wanneer u moe bent of onvoldoende hebt geslapen. Las na iedere vlucht een pauze van 15 à 30 min. in.

Accu voor de model:

Voeding: == Nominaal vermogen: 1 x DC 3,7 V / 500 mAh / 1,85 Wh oplaadbare LiPo-accu (inbegrepen)

Batterijen voor de zender:

Voeding: DC 6 V = Batterijen: 4 x 1,5 V "AA" (niet meegeleverd)

USB-lader:

Voeding: DC 5 V via een USB-poort met voeding van 500 mA of meer Nominaal vermogen: 5 V / 500 mA max.

1 MODEL

1A Landingsgestel
1B Propeller
1C Beschermring
1D Camera en wifi-zender

1E Antenne
1F ON/OFF-schakelaar
1G microSD-kaartsleuf

2 ZENDER

2A Videoknop
2B Knop voor vliegsnelheid (40%, 70%, 100%) en Headless Mode
2C Regelaar voor liftkracht en draaiing
2D Trimregeling voor draaiing

2E Fotoknop
2F ON/OFF-schakelaar
2G Power-led
2H Trimregeling voor voor-/achteruit
21 Trimregeling voor zijwaarts

2J Regelaar voor voor-/achteruit en zijwaarts
2K Knop voor flipfunctie
2L Smartphonehouder
2M Batterijvakafdekking

3 VR-BRIL

3A Sluitingen 3B Band 3C Draaiknop

4 BATTERIJEN PLAATSEN

4A Schroef de afdekking los en neem deze weg.

4B Plaats 4 AA-batterijen van 1,5 V. Let op de juiste richting van de polen, zoals aangegeven in het batterijvak.

4C Sluit de afdekking van het batterijvak en schroef deze vast.

5 MONTAGE

5A Steek de poten in de onderzijde van het model en bevestig ze met de meegeleverde schroeven.
5B Schuif de camera van voren op het accuvakdeksel, tot hij vastklikt.
5C Steek de kabel in de daarvoor bedoelde aansluiting. Let daarbij op de polariteit - FORCEER DE STEKKER NIET.

6 OPLADEN VAN DE MODEL

Let op: vóór het opladen en na elke vlucht moeten de accu en de motoren steeds 15 tot 30 minuten afkoelen, anders kunnen deze onderdelen beschadigd raken. Bij het laden moet steeds toezicht worden gehouden. Laad de accu steeds op op een vuurvaste ondergrond en in een brandveilige omgeving.

1. Schuif de camera naar voren om hem te verwijderen (6A).
2. Draai de borgschroef van het accuvakdeksel los en schuif deze naar achteren om het vak te openen (6B).
3. Haal de accu uit het model (niet aan het snoer vasthouden!).
4. Plaats de accu in de aansluiting van de lader, let daarbij op de juiste poolrichting. De accu moet gemakkelijk in de laadaansluiting kunnen worden gestoken - FORCEER HEM NIET. Als de accu niet op de juiste wijze in de laadaansluiting wordt gestoken, kan de accu beschadigd raken en kan in sommige gevallen gevaar voor letsel ontstaan.
5. Steek de USB-lader in een vrije USB-poort, de led in de lader gaat branden (6C).
6. Wanneer de led in de USB-lader uitgaat, is het laden voltooid.
7. Koppel na het laden de accu los van de usb-lader en trek de usb-lader uit de usb-poort.

Na een laadtijd van 75 minuten kan de model ca. 5-7 minuten vliegen.

Waarschuwing: De accu wordt gewoonlijk niet warm tijdens het laden. Als de accu toch warm of zelfs heet wordt en/of er veranderingen aan het oppervlak te zien zijn, moet het laden onmiddellijk worden afgebroken!

7 STARTVOORBEREIDING

Houd u bij het inschakelen beslist aan de volgorde! Schakel bij het uitschakelen altijd eerst het model en daarna de zender uit.

Installeer voor het gebruik van het model de gratis app:

Model inschakelen:

1. Schuif de camera naar voren om hem te verwijderen (zie 6A).
2. Draai de borgschroef van de accuvakafdekking los en schuif deze naar achteren om het vak te openen (zie 6B).
3. Schuif de accu in het accuvak. Verbind de accukabel met de aansluitkabel van het model (7A).
4. Sluit de accuvakafdekking en borg het deksel met de schroef (7B).
5. Schuif de camera terug op het accuvakdeksel (7C).
6. Zet de ON/OFF-schakelaar van het model 1F op "ON" (7D). De ledlampjes op het model beginnen te knipperen.
7. Na ca. 30 seconden heeft het model een wifi-hotspot (HelicMax-XXXXXX) geactiveerd. Verbind uw smartphone daarmee.

Let op! Zet uw model bij het inschakelen absoluut op een horizontaal oppervlak – de besturingselektronica wordt gekalibreerd aan de hand van de horizontale stand!

1. Zet de ON/OFF-schakelaar van de zender (2F) op „ON“. De Power-led (2G) op de zender brandt.
2. Beweeg de regelaar voor liftkracht en draaiing (2C) eenmaal helemaal naar boven en weer helemaal naar beneden om de zender te ontgrendelen. Nu is het model klaar om op te stijgen.

Model uitschakelen: Zet de ON/OFF-schakelaar van het model (1F) op "OFF". Neem de accu uit het model.

Zender uitschakelen: Zet de ON/OFF-schakelaar van de zender (2F) op „OFF“.

8 BEDIENING VAN DE APP

Opmerking: Enkele functies van de app zijn niet van toepassing voor dit model en zijn daarom gedeactiveerd.

Start de app, en kies "HD".

Belangrijke functies:

8A Terug naar het startscherm van de app
8B Gegevensbeheer
8C Motion Control aan/uit
8D Knop voor vliegsnelheid (40%, 70%, 100%)
8E Knop om de motoren te starten
8F Fotoknop
8G Videoknop (opname op de smartphone)
8H Videoknop (opname op de SD-kaart)
81 Zicht instellen

8J Trim voor voor- en achteruit
8K Regelaar voor voor- en achteruit en zijwaarts
8L geen functie
8M Trimregeling voor zijwaarts vliegen
8N geen functie
80 Trimregeling voor draaiing
8P geen functie
8Q Regelaar voor liftkracht en draaiing

Voor gebruik met de smartphonehouder kiest u onder (8D) het „FULL“-symbool, de stuurknuppels verdwijnen van het scherm.

Kies voor gebruik met de VR-bril onder (8D) het "Bril"-symbool, de display opgedeeld in twee delen.

Besturen met de smartphone:

1. Schakel het model in zoals beschreven onder 7.
2. Start de app op uw smartphone.
   Belangrijk: Schakel de zender NIET in!
3. Wanneer de led's continu branden, is het model klaar om op te stijgen.

9 GEBRUIK VAN DE SMARTPHONEHOUDER

1. Start de app, en kies "HD".
2. Kies na drukken op de knop (81) het "FULL"-symbool, de stuurknuppels op de display van de telefoon verdwijnen van het scherm.
3. Plaats uw smartphone midden op de zuignap van de houder.

10 GEBRUIK VAN DE VR-BRIL:

Let op! Vlieg nooit zonder direct visueel contact met het model, het model moet zich altijd in direct zicht bevinden. Het is wettelijk verboden om een model slechts aan de hand van een videobeeld te besturen! U kunt de VR-bril eventueel opzetten wanneer een andere piloot zonder VR-bril het model bestuurt. In gesloten ruimten is het toege-staan om het model aan de hand van het videobeeld te besturen.

1. Start de app, en kies "HD".
2. Druk op de knop rechtsboven en dan op het "Bril"-symbool, de display van de telefoon wordt in twee delen gesplitst.
3. Maak de twee sluitingen aan de voorzijde van de bril los en verwijder het deksel (10A), (10B).
4. Plaats uw smartphone midden op de zuignap in het deksel (10C).
5. Breng het deksel weer aan op de bril en maak de sluitingen vast.
6. Stel de band van de bril in op een passende lengte.
7. Stel de afstand van de lenzen passend in ten opzichte van de afstand tussen uw ogen (10D).
8. Draai de draaiknop aan de bovenzijde van de bril los. Nu kunt u de afstand van het smartphonescherm tot uw ogen instellen, tot het beeld scherp is. Draai de draaiknop weer vast (10E), (10F).

Opmerkingen:

• Bestuur het model pas aan de hand van het videobeeld van de VR-bril wanneer u dit volledig beheerst! Oefen eerst alleen met de zender en rechtstreeks zicht.
• Laat u bij het vliegen assisteren door een tweede persoon, die het model observeert en u kan waarschuwen voor gevaren.

11 BESTURING

Opmerking: Voor een rustig vlieggedrag van het model hoeven de regelaars maar minimaal te worden bewogen! De richtingsindicaties hebben betrekking op de vliegrichting terwijl het model van achteren wordt gezien. Als het model naar de piloot toe vliegt, moet in de betreffende tegenovergestelde richting worden gestuurd.

Starten:

Zender:

Druk op de rechterregelaar voor voor-/achteruit en zijwaarts vliegen, de motoren gaan draaien (7E).

Druk op de linkerregelaar voor liftkracht en draaiing vliegen, de motoren gaan draaien en het model stijgt op tot een hoogte van 0,5 à 1 m (7F).

Smartphone:

Druk op de knop voor motorstart (8E), de motoren gaan draaien.

Vliegen:

11A Beweeg de regelaar voor liftkracht en draaiing (2C/8Q) voorzichtig naar boven om op te stijgen of hoger te gaan vliegen.
11B Beweeg de regelaar voor liftkracht en draaiing (2C/8Q) voorzichtig naar beneden om te landen of lager te gaan vliegen.
11C Beweeg de regelaar voor voor-/achteruit en zijwaarts vliegen (2J/8K) voorzichtig naar boven om vooruit te vliegen.
11D Beweeg de regelaar voor voor- en achteruit en zijwaarts vliegen (2J/8K) voorzichtig naar beneden om achteruit te vliegen.
11E Beweeg de regelaar voor voor-/achteruit en zijwaarts vliegen (2J/8K) voorzichtig naar links om zijwaarts naar links te vliegen.
11F Beweeg de regelaar voor voor-/achteruit en zijwaarts vliegen (2J/8K) voorzichtig naar rechts om zijwaarts naar rechts te vliegen.
11G Beweeg de liftkracht-/draaiingsregelaar (2C/8Q) naar links om het model linksom te laten draaien.
11H Beweeg de liftkracht-/draaiingsregelaar (2C/8Q) naar rechts om het model recht-som te laten draaien.

Vliegsnelheid

Door op de regelaar voor vliegsnelheid (2B/8D) te drukken kunt u de gevoeligheid van de besturing instellen op drie verschillende niveaus (30%, 60%, 100%). Let op! Schakel pas over naar een hoger niveau wanneer u het vliegen met een lager niveau goed beheerst!

Flips maken - alleen voor geoefende piloten! Als u het vliegen met het model voldoende onder de knie hebt, kunt u zich wagen aan de kunstvliegfunctie. Zorg ervoor dat u rondom voldoende ruimte hebt (ten minste 10 meter in iedere richting). Houd bovendien een minimale veiligheidshoogte aan: vlieg ten minste op een hoogte van 5 m. Het model verliest hoogte bij een flip en moet na de manoeuvre onder controle worden gebracht en gecorrigeerd.

Let op: Flips lukken het best wanneer de accu nog goed is opgeladen. Stijg op naar een veilige hoogte. Druk op de knop voor de flipfunctie (2J). De zender piept. Druk de regelaar voor voor-/achteruit en zijwaarts vliegen naar voren: het model maakt een flip naar voren. Wanneer u flips in een andere richting wilt maken, drukt u de regelaar in de overeenkomstige richting. Wees er daarna op voorbereid om het model op te vangen met een manoeuvre, aangezien de vlieghoogte, richting en snelheid na de flip sterk afhankelijk zijn van de wind en voorgaande vliegbewegingen.

Landen:

Druk op de linkerregelaar voor liftkracht en draaiing vliegen (7F) het model zakt naar de grond en de motoren worden uitgeschakeld.

U kunt ook handmatig landen. Druk daarna op de rechterregelaar voor voor-/achteruit en zijwaarts vliegen (7E), de motoren worden uitgeschakeld.

Noodstopknop:

Druk in geval van nood op de rechterregelaar voor voor-/achteruit en zijwaarts vliegen (7E), de motoren worden uitgeschakeld. Let op! Het model valt dan uit de lucht!

12 TRIMMEN VAN DE BESTURING

Voor een goed vlieggedrag van de model is het noodzakelijk dat de besturing juist is getrimd. Het afstellen van de trim is eenvoudig, maar er is wel wat geduld en gevoel voor vereist. Neem de volgende aanwijzingen in acht: Beweeg de liftkrachtregelaar voorzichtig naar boven en laat de model opstijgen tot een hoogte van 0,5 à 1 meter.

12A Als de model vanzelf snel of langzaam naar links of rechts beweegt... drukt u de trimregeling voor zijwaarts (2I/8M) in de tegenovergestelde richting zo vaak in, tot de model stil in de lucht hangt.
12B Als de model vanzelf snel of langzaam naar voren of naar achteren beweegt...

drukt u de tegenovergestelde trimregeling voor voor-/achteruit (2H/8J) zo vaak in, tot de model stil in de lucht hangt.

12C Als de quadrocopter vanzelf snel of langzaam om zijn as draait...

drukt u de trimregelaar voor zijwaarts vliegen (2D/80) in de tegenovergestelde richting.

13 HEADLESS MODE

Bij geactiveerde Headless Mode reageert het model op stuurcommando's alsof de achterkant van het model steeds in de richting van de piloot wijst, onafhankelijk van de werkelijke oriëntatie van het model. Zo kan het model ,normaal' worden bestuurd, zonder de richtingen in uw hoofd om te hoeven draaien.

Houd de knoppen voor vliegsnelheid (40%, 70%, 100%) en Headless Mode (2B) langer dan 3 seconden ingedrukt, om Headless Mode in- en uit te schakelen.

Let op: Voor een correcte werking moet de Headless Mode worden geactiveerd terwijl het model met de achterkant precies naar de piloot wijst.

AANWIJZINGEN VOOR VEILIG VLIEGEN

ALGEMENE VLIEGTIPS:

• Zet de model altijd op een vlakke ondergrond. Een schuin vlak kan het startgedrag van de model onder bepaalde omstandigheden negatief beïnvloeden.
• Beweeg de regelaars altijd langzaam en met gevoel.
• Houd de model steeds in het oog, kijk niet naar de zender!
• Beweeg de regelaar voor liftkracht en draai- ing weer iets naar boven als de model daalt.
• Beweeg de regelaar voor liftkracht en draaiing iets naar beneden als de model teveel stijgt.
• Het is vaak al genoeg om de regelaars een heel klein beetje in de gewenste richting te tikken om een bocht te maken. De eerste

keren dat met de model wordt gevlogen, heeft men vaak de neiging de regelaars te heftig te bedienen. Beweeg de regelaars altijd langzaam en voorzichtig, in geen geval snel en schokkerig.

- Beginners kunnen na het afstellen van de trim het best eerst de beheersing van de de regelaar voor liftkracht en draaiing oefenen. De model hoeft aanvankelijk niet per se rechtuit te vliegen. Het is beter om eerst te proberen een constante hoogte van ongeveer een meter boven de grond te handhaven door de regelaar voor liftkracht en draaiing steeds kortstondig aan te raken. Oefen daarna pas met het naar links en rechts sturen van de model.

ACCUTOESTAND:

- Wanneer de aandrijving van de model minder krachtig wordt of de LED's aan de onderkant beginnen te knipperen, is de accu bijna leegLand op tijd om te voorkomen dat de model neerstort.

LET OP!

Het is sinds 2005 verplicht verzekerd te zijn voor modellen waarmee buiten gevlogen wordt. Neem contact op met uw aansprakelijkheidsverzekeraar en verzeker u ervan, dat uw nieuwe en vorige modellen door deze verzekering worden gedekt. Laat een schriftelijke bevestiging opmaken en bewaar deze goed. Als alternatief biedt de Deutsche Modellflieger Verband (DMFV, Duitse modelvliegersvereniging) op internet onder www.dmfv.aero een gratis proeflidmaatschap inclusief verzekering aan.

14 DE PROPELLERS VERVANGEN

Als de rotorbladen van de model beschadigd raken, moeten deze worden vervangen. Ga als volgt te werk:

14A Let er bij de montage op, dat u de propellers niet verwisselt. De model heeft 4 verschillende propellers, herkenbaar aan hun kleur en draairichting. Als de propellers omgedraaid zijn gemonteerd, vliegt de model niet De twee blauwe propellers zijn vooraan.

14B Draai de schroef in het midden van de propeller los en haal deze van de as.

14C Zet de nieuwe propeller op de as en draai de schroef weer vast.

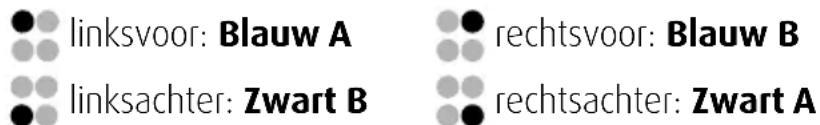

linksvoor: Blauw A linksachter: Zwart B rechtsvoor: Blauw B rechtsachter: Zwart A

PROBLEEMOPLOSSING

Probleem: De propellers bewegen niet.

Oorzaak: 1. Er is geen verbinding

1. De accu is te zwak of leeg.

Oplossing: 1. Alles uitschakelen en in de juiste volgorde inschakelen (zie punt 7).

1. Laad de accu op.

Probleem: De model stopt zonder zichtbare oorzaak tijdens de vlucht en verliest hoogte.

Oorzaak: · De accu is te zwak.

Oplossing: · Laad de accu op.

Probleem: De model kan niet worden bestuurd met de zender.

Oorzaak: 1. De ON/OFF-schakelaar staat op "OFF".

1. De batterijen werden verkeerd geplaatst.

2. De batterijen hebben niet voldoende energie meer.

Oplossing: 1. Zet de ON/OFF-schakelaar op "ON".

1. Controleer of de batterijen juist zijn geplaatst.

2. Plaats nieuwe batterijen.

Probleem: De model draait zich alleen nog om zijn top-as of slaat bij het starten over de kop.

Oorzaak: · Verkeerde volgorde van de propellers.

Oplossing: · Propellers monteren zoals beschreven in de handleiding (zie punt 14).

Probleem: De model wil geen flip's maken.

Oorzaak: · De accu is te zwak.

Oplossing: · Laad.de accu op.

Probleem: Het videobbeeld wordt niet weergegeven op de display.

Oorzaak: · Er is geen wifi-verbinding

Oplossing: · Herstel de wifi-verbinding.

Meer tips en trucs vindt u op www.revell-control.de.

SERVICEAANWIJZINGEN

Op www.revell-control.de vindt u bestelmogelijkheden en vervangingstips voor reserveonderdelen, alsmede andere nuttige informatie over alle modellen van Revell Control.

www.revell-control.de

CARACTERÍSTICAS DESTACADAS

Modelo:

Wetgeving voor inzameling van afgedankte elektrische en

elektronische apparatuur: Verwijder alle verbruikte batterijen afzonderlijk. Lever oude elektrische apparaten in bij uw gemeentelijke inzamelpunt voor afgedankte elektrische en elektronische apparatuur. De overige onderdelen horen bij het huisvuil. Dank voor uw medewerking!

Let op: Gevaar door hitteontwikkeling en draaiende onderdelen wanneer de auto in gebruik is! De auto mag alleen onder toezicht van volwassenen worden gebruikt!

Hiermee verklaart Revell GmbH, dat dit product in overeenstemming is met de fundamentele eisen en de overige toepasselijke bepalingen van de richtlijn 1999/5/EC. U kunt de conformiteitsverklaring vinden op www.revell-control.de.
