MANUALE UTENTE VRSHOT Revell

Radiocomando con supporto per smartphone

Istruzioni per l'uso

1

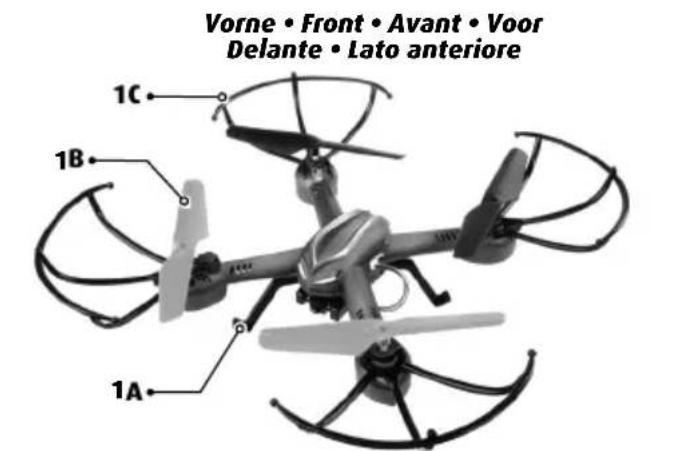

Vorne • Front • Avant • Voor Delante • Lato anteriore 1C 1B 1A

2

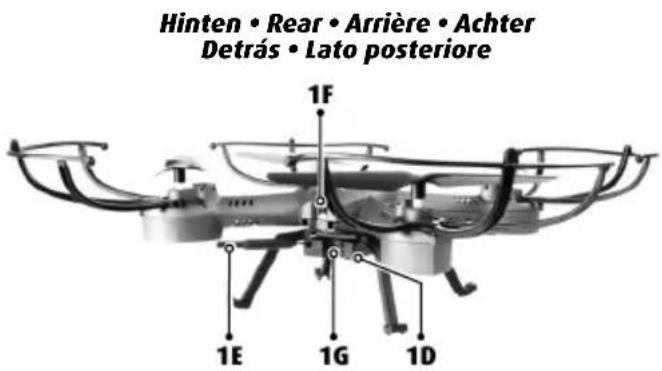

Hinten • Rear • Arrière • Achter Detrás • Lato posteriore 1F 1E 1G 1D

3

2L 2A 2B 2C 2D 2E 2F 2G 2H 2I 2J 2K

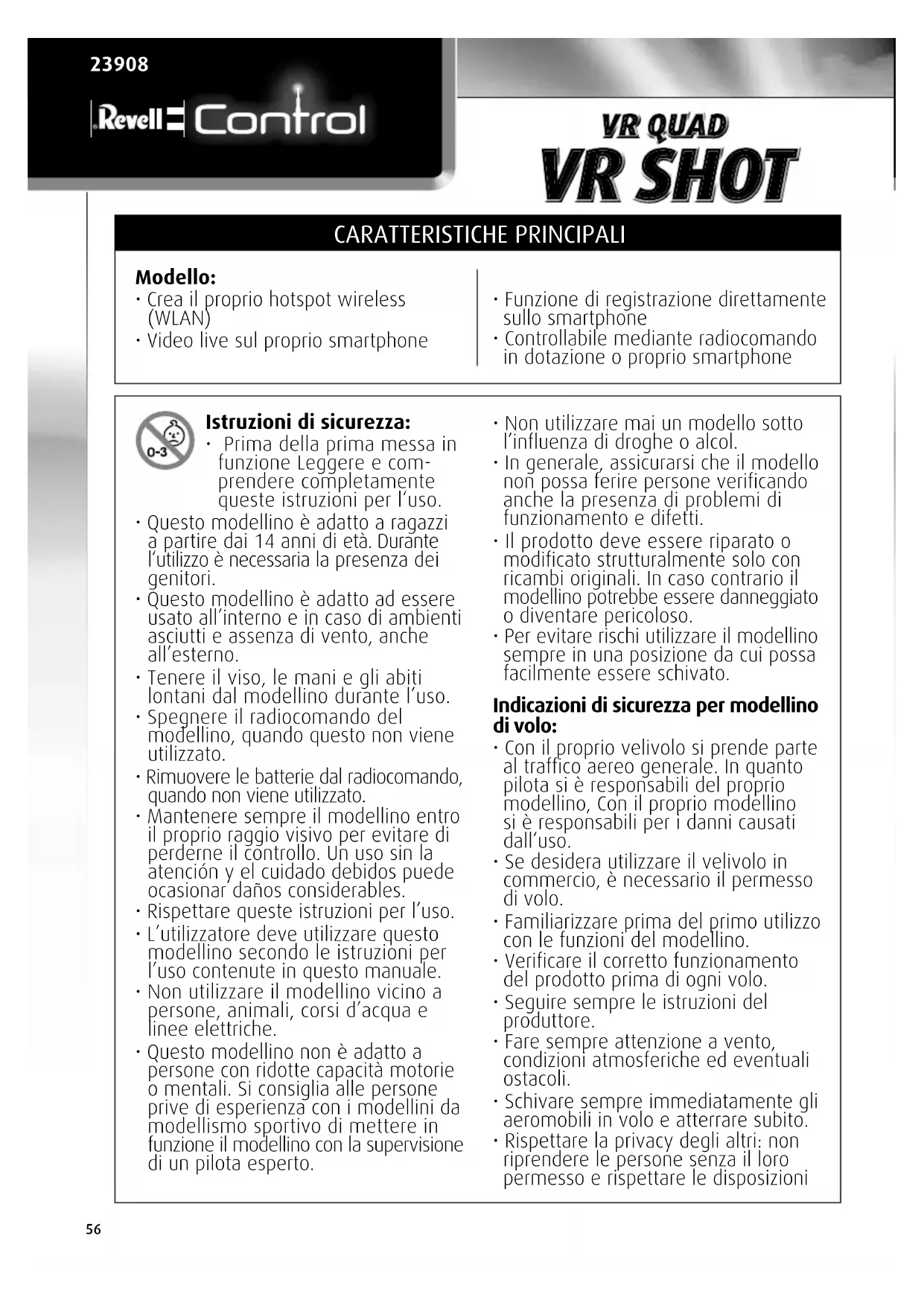

• Crea il proprio hotspot wireless (WLAN)
  • Video live sul proprio smartphone

• Funzione di registrazione direttamente sullo smartphone

• Controllabile mediante radiocomando in dotazione o proprio smartphone

Istruzioni di sicurezza:

- Prima della prima messa in funzione Leggere e comprendere completamente queste istruzioni per l'uso.

• Questo modellino è adatto a ragazzi a partire dai 14 anni di età. Durante l'utilizzo è necessaria la presenza dei genitori.
• Questo modellino è adatto ad essere usato all'interno e in caso di ambienti asciutti e assenza di vento, anche all'esterno.
• Tenere il viso, le mani e gli abiti lontani dal modellino durante l'uso.
• Spegnere il radiocomando del modellino, quando questo non viene utilizzato.
• Rimuovere le batterie dal radiocomando, quando non viene utilizzato.
• Mantenere sempre il modellino entro il proprio raggio visivo per evitare di perderne il controllo. Un uso sin la atención y el cuidado debidos puede ocasionar daños considerables.
  • Rispettare queste istruzioni per l'uso.
  • L'utilizzatore deve utilizzare questo modellino secondo le istruzioni per l'uso contenute in questo manuale.
• Non utilizzare il modellino vicino a persone, animali, corsi d'acqua e linee elettriche.
• Questo modellino non è adatto a persone con ridotte capacità motorie o mentali. Si consiglia alle persone prive di esperienza con i modellini da modellismo sportivo di mettere in funzione il modellino con la supervisione di un pilota esperto.

• Non utilizzare mai un modello sotto l'influenza di droghe o alcol.
- In generale, assicurarsi che il modello non possa ferire persone verificando anche la presenza di problemi di funzionamento e difetti.
- Il prodotto deve essere riparato o modificato strutturalmente solo con ricambi originali. In caso contrario il modellino potrebbe essere danneggiato o diventare pericoloso.
- Per evitare rischi utilizzare il modellino sempre in una posizione da cui possa facilmente essere schivato.

Indicazioni di sicurezza per modellino di volo:

• Con il proprio velivolo si prende parte al traffico aereo generale. In quanto pilota si è responsabili del proprio modellino, Con il proprio modellino si è responsabili per i danni causati dall'uso.
• Se desidera utilizzare il velivolo in commercio, è necessario il permesso di volo.
• Familiarizzare prima del primo utilizzo con le funzioni del modellino.
• Verificare il corretto funzionamento del prodotto prima di ogni volo.
• Seguire sempre le istruzioni del produttore.
• Fare sempre attenzione a vento, condizioni atmosferiche ed eventuali ostacoli.
• Schivare sempre immediatamente gli aeromobili in volo e atterrare subito.
• Rispettare la privacy degli altri: non riprendere le persone senza il loro permesso e rispettare le disposizioni

sulla protezione dei dati. Tutte le riprese devono essere utilizzate sempre solo privatamente e non vendute.

• Non volare su una proprietà privata, tra la folla, su oggetti militari, ospedali, centrali elettriche, nelle carceri e simili.
• Non volare nelle vicinanze di aeroporti (<1,5 km).
• Mai volare senza contatto visivo diretto con il modellino, questo deve trovarsi sempre nel proprio raggio visivo. Ad esempio comandare un modellino solo sulla base di un'immagine video è proibito dalla legge.
  • L'inosservanza di queste istruzioni di sicurezza può costituire un reato!
• Per informazione e ulteriore assistenza, contattare l'Associazione per i sistemi di aeromobili senza pilota all'indirizzo „http://www.uavdach.org“
• Per i modellini che volano all'esterno dal 2005 è obbligatoria l'assicurazione. Rivolgersi alla propria compagnia assicurativa e accertarsi che l'assicurazione copra i modelli nuovi e quelli già in possesso. Farsi consegnare questa conferma per iscritto e conservarla
• In alternativa è possibile richiedere un'iscrizione di prova gratuita alla DMFV via Internet all'indirizzo.

Istruzioni di sicurezza per il radiocomando:

• Per il radiocomando si consigliano batterie nuove alcaline/manganese. Le batterie monouso per questo radiocomando e per altri apparecchi elettrici per uso domestico possono essere sostituite con batterie ricaricabili (accumulatori) per un maggior rispetto dell'ambiente.
• Se improvvisamente il radiocomando smette di funzionare, inserire nuove batterie e/o ricaricarle.

Indicazioni di sicurezza per le batterie:

• Le batterie ricaricabili devono essere estratte dal radiocomando per la ricarica.
• Non ricaricare batterie monouso.

• Le batterie ricaricabili possono essere ricaricate solo sotto la supervisione di un adulto.
- Non utilizzare insieme tipi di batterie diversi e batterie usate.
- Utilizzare solo le batterie consigliate o un tipo simile.
- Inserire le batterie rispettando la giusta polarità (+ e -).
• Le batterie scariche devono essere rimosse dal radiocomando.
- I morsetti di raccordo non devono essere cortocircuitati.
- Rimuovere le batterie dal radiocomando, quando non vengono utilizzate per molto tempo.

Avvertenze di sicurezza sul caricabatterie:

• Non ricaricare batterie monouso.
- Questo caricabatterie non è adatto a persone (incluso bambini) con ridotte capacità motorie o mentali, oppure con scarsa conoscenza ed esperienza con i caricabatterie, salvo non sorvegliati o guidati da un adulto esperto.
• I bambini devono essere controllati, il caricabatterie non è un giocattolo!
- Controllare regolarmente l'eventuale presenza di danni su cavi, connettori, alloggiamenti e altri componenti appartenenti a trasformatori, alimentatori o caricabatterie utilizzati insieme al modellino. All'occorrenza, ripararli prima che i dispositivi vengano utilizzati.

Il modellino è dotato do una batteria LiPo. Rispettare le seguenti indicazioni di sicurezza:

• Non gettare mai le batterie LiPo nel fuoco e tenere lontano da fonti di calore.
- Per caricare le batterie, utilizzare il cavo USB fornito nella confezione. L'utilizzo di un altro caricabatterie può portare a danni permanenti alle batterie e alle parti adiacenti e causare lesioni fisiche alle persone!
- Non utilizzare mai un caricabatterie per batterie di tipo NiCd-/NiMH!
- Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

• Non lasciare le batterie incustodite durante la ricarica.
- Non smontare o modificare i contatti delle batterie. Non danneggiare o perforare le celle della batteria. Vi è il rischio di esplosione!
- Tenere la batteria LiPo lontana dalla portata dei bambini.
- Scaricare le batterie per lo smaltimento e/o attendere che si siano esaurite. Coprire i poli liberi con nastro adesivo per evitare cortocircuiti!

Cura e manutenzione:

• Pulire il modellino solo con un panno umido pulito!
• Proteggere il modellino, il radiocomando e le batterie dall'esposizione diretta alla luce solare e/o dall'effetto diretto del calore.
• Non esporre il modellino, il radiocomando e il caricatore all'umidità poiché questo potrebbe comportare danni all'elettronica.

Con riserva di modifiche tecniche e dei colori utilizzati.

Avvertenze per la tutela della salute e in caso di epilessia

Se durante il volò si verificano .nausea, spossatezza, mal di testa o vertigini, interrompere immediatamente l'utilizzo degli occhiali VR finché i sintomi non scompaiono. Se i sintomi permangono, rivolgersi ad un medico. Una minima parte della popolazione può reagire con attacchi epilettici a determinati schemi o sollecitazioni luminose del tipo rappresentato ad esempio dagli occhiali VR. Può trattarsi anche di persone che non hanno sofferto in precedenza di attacchi epilettici. Qualora personalmente o in famiglia si siano sperimentati eventi simili, rivolgersi ad un medico prima di utilizzare gli occhiali VR. Non utilizzare gli occhiali quando si è stanchi o se non si è dormito abbastanza. Dopo ogni volo fare una pausa di 15-30 min.

Batterie per il modello:

Alimentazione: === Potenza nominale 1 x DC 3,7 V / 500 mAh / 1,85 Wh batteria LiPo ricaricabile (inclusa)

Batterie per il radiocomando:

Alimentazione: DC 6 V === Batterie: 4 x 1,5 V "AA" (non fornite)

Caricabatteria USB:

Alimentazione: DC 5 V tramite porta USB da 500 mA o superiore Potenza nominale: 5 V / 500 mA max.

1 MODELLO

1A Pattini di atterraggio
1B Elica
1C Anelli di protezione

1D Videocamera e trasmettitore wireless (WLAN)

1E Antenna
1F Interruttore ON/OFF
1G Slot scheda Micro SD

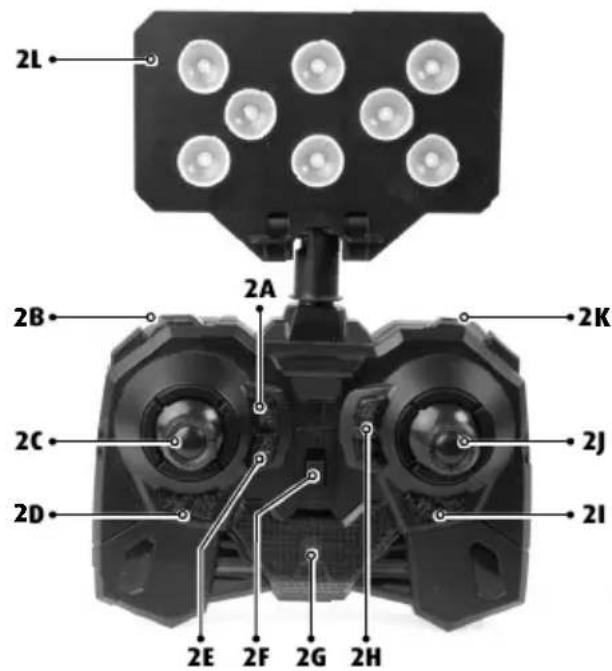

2 RADIOCOMANDO

2A Pulsante video
2B Pulsanti velocità di volo (40%, 70%, 100%) e Headless Mode
2C Regolatore per accele- razione e rotazione
2D Beccheggio per rotazione

2E Pulsante foto
2F Interruttore ON/OFF
2G LED Power
2H Compensazione per avanti/indietro
21 Compensazione per laterale

2J Regolatore per avanti/indietro e laterale
2K Pulsante per funzione flip
2L Supporto per smartphone

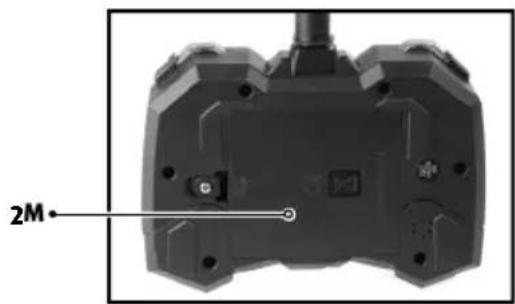

2M Coperchio vano batterie

3 OCCHIALI VR

3A Chiusura 3B Cinghie 3C Manopola

4A Svitare e rimuovere il coperchio.

4B Inserire 4 batterie x 1,5 V AA e prestare attenzione alle indicazioni di polarità, come indicato nel vano batterie.

4C Chiudere il coperchio del vano batterie e avvitare.

5 MONTAGGIO

5A Inserire i piedi nel lato inferiore del modello e fissarli con le viti fornite.

5B Spostare la videocamera da davanti sul coperchio della batteria finché non scatta.

5C Inserire il cavo nella presa corrispondente. Rispettare la corretta polarità - NON FORZARE.

6 CARICAMENTO DEL MODELLO

Attenzione: Prima del caricamento e dopo ogni volo lasciar raffreddare la batteria e i motori ca. 10 a 15 minuti, altrimenti si possono danneggiare. Controllare costante-mente l'operazione di caricamento. Per l'operazione di caricamento assicurarsi di avere sempre una base resistente al fuoco, in un ambiente tutelato dal pericolo di incendi.

1. Spostare la videocamera in avanti per estrarla (6A).
2. Allentare le viti di sicurezza del coperchio del vano batterie ed estrarle per aprirlo verso il lato posteriore (6B).
3. Estrarre la batteria dal modello (non aggrapparsi al cavo)!
4. Inserire la batteria nella presa di ricarica del caricabatterie, assicurandosi che la polarità sia corretta. La batteria deve entrare senza sforzo nella presa - NON FORZARE. Inserire la batteria in modo scorretto nella presa di ricarica può causare danni alla batteria stessa e in alcuni casi comportare anche rischi per la sicurezza delle persone.
5. Inserire il caricatore USB in una porta USB libera, si illumina su (6C).
6. La procedura di caricamento è conclusa non appena il caricatore USB si illumina.
7. Scollegare le batterie dal caricabatterie USB a caricamento eseguito e scollegare il caricabatterie dalla porta USB.

Dopo un tempo di ricarica di 75 minuti il modello può rimanere in volo ca. 5-7 minuti.

Avvertenza: Solitamente la batteria non si riscalda durante la ricarica. Se dovesse diventare caldo o persino rovente e/o se si presentano variazioni della superficie, interrompere immediatamente la ricarica!

7 PREPARAZIONE DELL'AVVIO

Osservare la sequenza delle operazioni all'avvio! In caso di disinserimento procedere in senso opposto, prima il modellino e dopo il radiocomando.

Per il funzionamento del modellino installare l'App gratuita:

Azionare il modellino:

1. Spostare la videocamera in avanti per estarla (vedere 6A).
2. Allentare le viti di sicurezza del coperchio del vano batterie ed estrarle per aprirlo verso il lato posteriore (vedere 6B).
3. Inserire la batteria nel vano batterie. Inserire il cavo della batteria al cavo di raccordo del modello (7A).
4. Chiudere il coperchio del vano batterie e assicurarlo con la vite (7B).
5. Inserire la videocamera di nuovo sul coperchio del vano batterie (7c).
6. Portare l'interruttore del modello (1F) ON-/OFF su "ON" (7D). I LED sul modello iniziano a lampeggiare.
7. Dopo ca. 30 secondi il modellino ha attivato un hotspot WLAN (HelicMax-XXXXXX). Collegare il proprio smartphone.

Attenzione! In caso di azionamento, collocare il modellino necessariamente su una superficie orizzontale - il sistema elettronico di comando allinea la sua posizione neutrale al terreno.

Accendere il radiocomando:

1. Posizionare l'interruttore ON/OFF del radiocomando (2F) su „ON“. Il LED Power sul radiocomando si illumina.
2. Spostare il regolatore per l'accelerazione e la rotazione (2C), una volta verso l'alto e poi completamente in basso, per sbloccare il radiocomando. Ora il modellino è pronto per il funzionamento.

Disinserimento del modellino: Portare l'interruttore del modello (1F) ON-/OFF su "OFF". Estrarre la batteria dal modello.

Spegnere il radiocomando: Portare l'interruttore ON-/OFF del radiocomando (2F) su "OFF".

8 UTILIZZO DELL'APP

Suggerimento: Alcune funzioni dell'App non sono previste per questo modello e sono quindi disattivate.

Avviare l'App e selezionare "HD".

Funzioni importanti:

8A Torna alla homepage dell'App
8B File manager
8C Motion Control on/off
8D Pulsante per la velocità di volo (40%, 70%, 100%)
8E Pulsante Start del motore
8F Pulsante foto
8G Pulsante video (salvataggio su smartphone)
8H Pulsante video (salvataggio su scheda SD)

81 Impostazione vista
8J Beccheggio per avanti/indietro
8K Regolatore avanti/indietro e volo laterale
8L non assegnato
8M Beccheggio per volo laterale
8N non assegnato
80 Beccheggio per rotazione
8P non assegnato
8Q Regolatore per accelerazione e rotazione

Per l'utilizzo con il supporto per smartphone selezionare da (8D) il simbolo "FULL", le voci di controllo scompaiono.

Per l'utilizzo degli occhiali VR selezionare da (8D) il simbolo "occhiali", il display si sdoppia.

Controllo tramite smartphone:

1. Accendere il modello come descritto al punto 7.
2. Avviare l'app dallo smartphone. Importante: NON Accendere il telecomando!
3. Se i LED sono illuminati fissi, il modello è pronto.

9 UTILIZZO DEL SUPPORTO PER SMARTPHONE

1. Avviare l'App e selezionare "HD".
2. Dopo aver premuto l'interruttore (81) selezionare il simbolo "FULL", le voci di comando sul display del telefono scompaiono.
3. Collocare il proprio smartphone al centro sulla ventosa del supporto.

10 UTILIZZO DEGLI OCCHIALI VR:

Attenzione! Non volare mai senza mantenere un contatto visivo col modello, deve sempre trovarsi a distanza di visibilità diretta. Far volare un modello in esterni solo utilizzando immagini video è vietato per legge! In alternativa è possibile indossare gli occhiali mentre un altro pilota senza occhiali VR comanda il modello. In uno spazio chiuso è consentito manovrare il modello attraverso un video.

1. Avviare l'App e selezionare "HD".
2. Dopo aver premuto l'interruttore in alto a destra scegliere il simbolo "occhiali", il display del telefono si divide in due.
3. Allentare le due chiusure sul lato anteriore e rimuovere i coperchi (10A), (10B).
4. Collocare il proprio smartphone al centro sulla ventosa del coperchio (10c).
5. Riposizionare il coperchio sugli occhiali e serrare la chiusura.
6. Regolare le cinghiè in modo adeguato sugli occhiali.
7. Regolare la distanza in modo adeguato alla distanza dei propri occhi (10D).
8. Allentare la manopola sul lato superiore degli occhiali. Adesso è possibile regolare la distanza del display dello smartphone dai propri occhi finché l'immagine non appare chiara. Serrare di nuovo la manopola (10E), (10F).

Suggerimento:

• Manovrare il modello prima tramite i video degli occhiali VR una volta ottenuto il pieno controllo! Esercitarsi prima con il radiocomando e la visuale diretta.
• Farsi aiutare da una seconda persona che osserva il modello e avverte in caso di pericolo.

11 COMANDI DI VOLO

Suggerimento: Per una guida sicura del modello sono normalmente necessarie delle correzioni minime sui regolatori! Le indicazioni di direzione sono valide, guardando il modello dalla parte posteriore. Se il modello vola al di sopra dei piloti, deve essere comandato nella direzione opposta.

Avvio:

Radiocomando:

Premere sul regolatore destro avanti/indietro e volo laterale, i motori rimangono in marcia (7E).

Premere sul regolatore sinistro di accelerazione e rotazione, i motori rimangono in marcia e il modello aumenta fino a ca. 0.5-1m di altezza (7F).

Smartphone:

Premere il pulsante per l'avvio motore (8E), il motore rimane in marcia.

Volo:

11A Per iniziare o raggiungere un'altezza di volo, spostare in alto il regolatore di accelerazione e rotazione (2C/8Q).
11B Per atterrare o per volare basso, spostare in basso il regolatore di accelerazione e rotazione (2C/8Q).
11C Per volare in avanti, spostare con cura verso l'alto il regolatore avanti/indietro e volo laterale (2J/8K).
11D Per volare indietro, spostare con cura verso il basso il regolatore avanti/indietro e volo laterale (2J/8K).
11E Per volare a sinistra, spostare con cura verso sinistra il regolatore avanti/indietro e volo laterale (2J/8K).
11F Per volare a destra, spostare con cura verso destra il regolatore avanti/indietro e volo laterale (2J/8K).
11G Per far ruotare il modello verso sinistra, spostare verso sinistra il regolatore di accelerazione e rotazione (2C/8Q).
11H Per far ruotare il modello verso destra, spostare verso destra il regolatore di accelerazione e rotazione (2C/8Q).

Velocità di volo

Premendo i pulsanti di velocità di volo (2B/8D) è possibile regolare la sensibilità del comando in 3 livelli. Attenzione! Utilizzare il livello superiore solo dopo aver padroneggiato completamente il livello inferiore!

Volo flip - solo per esperti! Se si possiede una grande padronanza del modello, ci si potrà avventurare con la funzione di volo acrobatico. Assicurarsi che vi sia spazio sufficiente in ogni direzione (minimo 10 metri). Prestare attenzione inoltre al livello di sicurezza - volare ad almeno 5 metri di altezza, poiché il modello durante il capovolgimento perde quota, e deve quindi essere recuperato e controllato!

Attenzione: il flip migliora se le batterie sono ancora ben cariche! Salire ad altezza di sicurezza. Premere il pulsante per la funzione flip (2J). Il radiocomando emette un segnale acustico. Muovere in avanti sul regolatore avanti/indietro e volo laterale. Il modello esegue un filp in avanti - i flip in altre direzioni si eseguono con un corrispondente movimento del regolatore. Prepararsi a recuperare il modello, poiché l'altezza di volo, la direzione e la velocità dopo il capovolgimento dipendono fortemente dal volo precedente e dai movimenti del vento.

Atterrare:

Premere sul regolatore sinistro di accelerazione e rotazione (7F), il modello scende a terra ed i motori si spengono.

Si può eseguire anche un atterraggio manuale. Premere poi sul regolatore destro avanti/indietro e volo laterale (7E), i motori rimangono in marcia.

Pulsante di arresto di emergenza:

In caso di emergenza, premere poi sul regolatore destro avanti/indietro e volo laterale (7E), i motori rimangono in marcia. Attenzione! Il modello cade a terra!

12 COMPENSAZIONE DEI COMANDI

Una corretta compensazione è il requisito di base per un corretto utilizzo del modello. La regolazione è semplice ma richiede pazienza e sensibilità. Seguire le indicazioni seguenti: Spostare il regolatore di accelerazione con attenzione verso l'alto e far sollevare il modello di ca. 0,5-1 m.

12A Se il modello si muove velocemente o lentamente in autonomia a destra o sinistra ...

premere gradualmente la compensazione per laterale (21/8M) nel senso opposto.

12B Se il modello si muove velocemente o lentamente in autonomia in avanti o indietro...

premere gradualmente la compensazione per avanti/indietro (2H/8J) nel senso opposto.

12C Se il quadricottero gira lentamente o velocemente in autonomia intorno al suo asse...

Premere sul beccheggio per rotazione (2D/80) nella direzione contraria.

Attivando la modalità Headless il modello reagisce ai comandi come se la coda del modello puntasse sempre verso il pilota, indipendentemente dalla direzione del modello. Può quindi essere comandato senza problemi in modo “del tutto normale”.

Premere il pulsante di selezione della velocità di volo (40%, 70%, 100%) e modalità Headless (2B) per più di 3 secondi per attivare o disattivare la modalità Headless.

Attenzione: Per un funzionamento corretto deve essere attivata la modalità Headless se il modellino è rivolto direttamente con la parte posteriore verso il pilota.

INDICAZIONI PER UN VOLO SICURO

CONSIGLI GENERALI DI VOLO:

• Posizionare sempre il modello su una superficie piana. Una superficie irregolare può influenzare negativamente l'avvio del modello.
• Spostare sempre il regolatore di controllo lentamente e con attenzione.
• Mantenere sempre il modello entro il proprio raggio visivo e non guardare il radiocomando!
• Se il modello scende, spostare il regolatore per accelerazione e rotazione di nuovo verso l'alto.
• Se il modello sale, spostare il regolatore per accelerazione e rotazione verso il basso.
• Per effettuare una curva in volo, basta semplicemente ruotare leggermente i

regolatori nella direzione corrispondente. Nei primi utilizzi si è portati spesso ad utilizzare il modello con eccessivo impeto. Spostare sempre i regolatori lentamente e con attenzione. Mai velocemente o all'indietro.

- Dopo la compensazione i principianti dovrebbero cercare di prendere confidenza con il regolatore per accelerazione e rotazione. All'inizio, il modello non deve volare necessariamente dritto, è meglio procedere con tocchi leggeri sul regolatore per accelerazione e rotazione per mantenere un'altezza costante a circa un metro da terra. Inizialmente è necessario imparare a comandare il modello per virare a destra e/o sinistra.

STATO DELLA BATTERIA:

- Se il modello sta perdendo spinta o il LED inizia a lampeggiare sul lato inferiore, la batteria è scarica. Atterrare per non precipitare.

ATTENZIONE!

Per modelli per volo in esterni dal 2005 è obbligatoria l'assicurazione. Informatevi presso il vostro assicuratore e accertatevi che l'assicurazione copra i modelli nuovi e quelli già in vostro possesso. Fatevi consegnare questa conferma per iscritto e conservatela. In alternativa è possibile richiedere una iscrizione di prova gratuita alla DMFV via Internet su www.dmfv.aero incl. assicurazione.

14 SOSTITUZIONE DELLE ELICHE

Se le pale del rotore del modello sono danneggiate, sostituirle. Procedere come segue:

14A Prima del montaggio assicurarsi di non invertire le pale. Il modello ha quattro eliche diverse, che si differenziano per colore e senso di rotazione. Se l'elica è montata invertita, il modello non volerà. Le due eliche blu sono quelle anteriori.
14B Allentare la vite al centro dell'elica e rimuoverla dell'albero.
14C Inserire la nuova elica sull'albero e riavvitare la vite.

Anteriore sinistra: Blu A

anteriore destra: Blu B

Posteriore destra: nero B

posteriore destra: nero A

ELIMINAZIONE DEI GUASTI

Problema: Le eliche non si muovono.

Causa: 1. Nessuna connessione esistente.

1. Batteria scarica e/o esaurita.

Soluzione: 1. Disattivare tutto e attivare nell'ordine corretto (vedi punto 7).

1. Ricaricare la batteria.

Problema: Il modello si ferma senza motivo durante il volo e cade.

Causa: · La batteria è scarica.

Soluzione: · Ricaricare la batteria.

Problema: Non si riesce a controllare il modello con il radiocomando.

Causa: 1. Il tasto ON/OFF è su „OFF“.

1. Le batterie sono posizionate in modo scorretto.

2. Le batterie non hanno energia sufficiente.

Soluzione: 1. Portare l'interruttore ON/OFF su "ON".

1. Verificare la corretta posizione delle batterie.

2. Inserire batterie nuove.

Problema: Il modello ruota solo attorno al proprio asse verticale o si capovolge dall'inizio.

Causa: · Errata disposizione delle eliche.

Soluzione: • Montare le eliche come descritto nelle istruzioni (vedi punto 14).

Problema: Il modello vola senza alcun flip.

Causa: • Batteria troppo scarica.

Soluzione: · Caricare la batteria.

Problema: Il video non viene visualizzato sul display.

Causa: · Nessuna connessione wireless esistente

Soluzione: · Stabilire nuovamente la connessione wireless

Per ulteriori suggerimenti visitare il sito internet www.revell-control.de.

ISTRUZIONI DI MANUTENZIONE

Per informazioni sugli ordini e consigli su come sostituire i pezzi di ricambio, nonché altre informazioni utili su tutti i modelli Revell Control consultate il sito www.revell-control.de.

www.revell-control.de

Legge sui rifiuti elettronici: Una volta concluso l'utilizzo, rimuovere le batterie e smaltire separatamente i vecchi apparecchi elettrici presso i punti di raccolta comunali per i rifiuti elettrici ed elettronici. Le altre parti si smaltiscono come rifiuti domestici. Grazie per la collaborazione!

Attenzione: Pericolo da riscaldamento e parti in movimento! È necessaria la supervisione di un adulto!

Con la presente Revell GmbH, dichiara che questo prodotto rispetta i requisiti di base e le ulteriori clausole applicabili della direttiva 1999/5/CE. La dichiarazione di conformità è disponibile all'indirizzo www.revell-control.de.
