GEBRUIKSAANWIJZING D942S Libra+ FRIEDLAND

Instructie handleiding

D942S Libra+ 150m "Plug-In" gongwerk & Draadloze beldrukknop / converter

Instruzione Manuel

Controleer de inhoud van de verpakking . Pg. 30

Veiligheid

Snelstart

Open de beldrukknop en verwijder het naamplaatje. Pg. 31

Hetplaatsen van de batterij in de beldrukknop ...

Standen van de schakelaar

Geluidsniveau

Schuifvenster

Gebruik van de pictogrammen Pg. 32

Programmeerprocedure

De melodie wijdzigen

Herhalingsfunctie Pg. 33

Gongmelodieen

Het installeren van de beldrukknop

Standaard aansluitingen. Pg. 35

Probleemoplossing . Pg. 36

Specificaties 38

Verwijdenen en recycling

Garantie.

Verklaring.

Libra+ 150m "Plug-In" gongwerk & Draadloze beldrukknop / converter

Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installmentie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veiligeplaats zodat u het later nogmaals kutn dooriezen.

Controleer de inhoud van de verpakking V

Pak uw deurgongset uit en controllerer of devolgende onderdelen aanwezig zich:

Gong
- beldrukknop/converter
CR2032 batterij voor de beldrukknop
Bedrading voor de bel (te gebruiken bij een beldrukknopp met bedrading)
- 2 x bevestigingschroeven voor beldrukknop
- 2 x muurpluggen

U hebtnodig:

Een 4 mm kruskopschroeevendraier
Eenkleine,platte schroevendraaier

heid

Voordat u met de installmentie doorgaat, dient u de volgende veiligheidsinstrumentes in acht te nemen:

• Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tjde het advies van de fabrikant op te volgen enaarvoor geschikt veiligheidskleding (bijv. veiligheidsbril) te dragen.
• Voordat u gaten in de muur boort, contrôleert u of er verborgen elektriciteitsbedrading en waterleidingen zich. Als u twijfelt kan het beter zich om een kabel-/pijpleiding-detector te gebruiken.
• Als de rechtopstaande beldrukker/converter aan andere apparatuur van een andere fabrikant worden aangesloten, dient u de handboeken te raadplegen.

Snelstart

De beldrukknop die bij deze set worden gelevererd is voorgeprogrammeerd om in combinatie met de gong te functioreren. Voor het activeren, dient u de volgende procedure aan te honden.

Beldrukker/converter
- Plaats de batterij voor de beldrukknop/converter
- Controller de instelling van de gongschakelaar
- Controller het geluidsvolume
- Plug de gong in het stopcontact

Als u de beldrukknop indrukt zal de gong een geluid geven en het 1 e pictogram begint te knipperen. Indien u meerere beldrukknoppen heeft of u wilt een ander icoon aan uw beldrukknop wilt toewijzen, volg dan de onderstaande procedure.

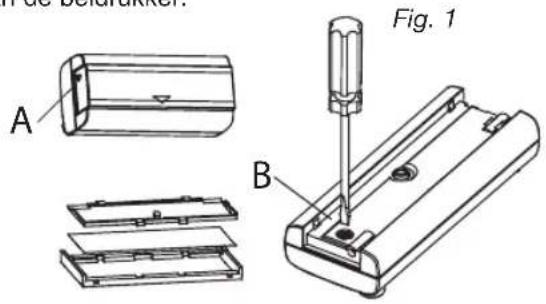

Open de beldrukker / verwijder het naamplaatje

Gebruik hiervoor een ballpoint en druk op het punt zoals aangegeven in Fig 1 en verwijderervolgens het naamplaatje.Indien gewenst, kunt u beiden delen van het naamplaatje van elkaar halen en op het kaartje schrijven.Draai de opsluitschroef B los en verwijder de achechterzijde van de beldrukker.

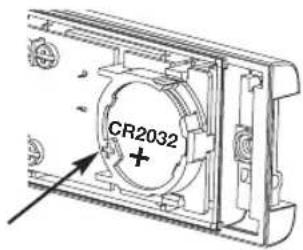

Hetplaatsen van de batterij voor de beldrukknop/converter

Plaats de CR2032 batterij. Controller dat de kant met de marketing ’aar boven toe gericht is. (Fig. 2).

Fig. 2

Gong standen van de schakelaar

Mute (geluidloos)

Om het geluid uit te schakelen, stelt u de schakelaar (C) in op stand 1.

Flash-lichtuit

Om het we Flash-licht UIT te schakelen, stelt u de schakelaar (C) in op stand 3.

Standard Werking

Voor een standard Werking (geluid ^+ Flashlicht), stelt u de schakelaar (C) in op stand 2.

Geluidsniveau

De volumeknop voor het regelen van het geluids-niveau treft u awhile het schuifvenster aan, aan de voorkant van de gong. Stel het geluidsvolume in eerste instantie op het middelste niveau in. Indien gewenstkest u, nadat u uw system hebt getest, het volume aanpassen.

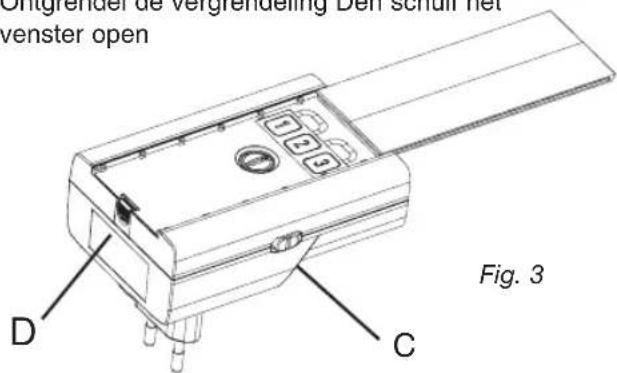

Schuifvenster

Ontgrendel de vergrendeling Den schuif het venster open

Fig. 3

Gebruik van de pictogrammen

Naast de gongtonen, heeft uw gong een visuèle indicateie om aan te gehen welk apparaat de gong geactiveerd heeft.Er zal een pictogram oplichten, als de gong door een druk op de beldrukknop of een andere soortgelijk apparaat werk geactiveerd. De gong is voorzien van 3 pictogrammen:

Voordeur Achterdeur Alertheid symbol

'De pictogrammen Voordeur' en Achterdeur' worden meestal gebrukt voor het indrukken van de desbetreffende beldrukknop. De overige pictogrammen zijn bestemd om te gebruiken bij ander, compatibel apparatuur, zoals een PIR-bewegingsdeter of een telefoonbel-detector. Pictogrammen, met de nummers 1 tot 3 worden eveneens meegeleverd. De pictogrammen zijn zichklevend en worden geleverd in strips van 3. Indien gewenst kunden de pictogrammen veranderd worden door het schuivenster van de gong te openen en verwolgens de strips er voorzichtig vanaf te trekken. Ook kunden de strips in afzonderlijke pictogrammen worden geknipt en verwolgens in een andere volgorde op de gong worden aangebracht.

Gebruik de programeerprocedure om het gerelateerde pictogram met een druk op de knop te wijzigen

Programmeerprocedure

Leermodus

Om de gong in te stellen zodate de identiteit van de beldrukker bij het indrukken hiervan worden geleerd, gaat u als volgt te werk:

• Druk op de knop ● en houd deze ingedrukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram worden verlicht waaraan u de functie wilt toewijzen, maar u de knop los.
• Als het door u gekozen pictogram is verlicht, drukt u op de beldrukker/converter. De gong geeft geluid. Het pictogram za gaan knipperen.

Wisprocedure

Als u een functie uit het geheugen van de gong wilt verwijderen:

• Druk op de knop ● en houd deze ingerukt.
  Op volgorde zullen alle pictogrammen gaan branden. Als het pictogram worden verlicht waarvan u de functie wilt wissen,That u de knop los.
• Druk op de knoppen & en houd deze ingedrukt totdat u een 'beep'-geluid hoort

De melodie wijzigen

De melodie wizzigen

Druk op de beldrukker/converter. Terwijl het pictogram knippert, drukt u op deze knop Druk nogmaals op deze knop waarna de melodie za wijzigen. Herhaal dit totdat u de melodie hoog die u wilt lately aftspelen.

Herhalingsfunctie

Het kort indrukken van de knop ●zal het pictogram laden knipperen dat hetIRST verw gebruikt.

Gongmelodieen

Om de melodieën van de gong te kuren horen zonder dat de beldrukker worden ingedrukt, drukt u op de knop. Door nogmaals op deze knop drukken za de melodie wijzigen.

Het installereren van de belknop

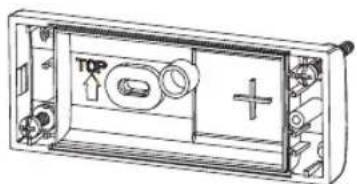

Hetplaatsen van de beldrukknop kan gedaan worden door de dubbelzijdige plakstrip of de meegeleverde schroeven (zie Fig 4). Test de beldrukknop voordat u deze bevestigt. Voorkom montage aan of in de nabijheid van metalen constructies of PVC kozijnen welke metaal bevatten.

Functies van de beldrukknop / converter

De beldrukknopr /converter in deze set kan als een aparte draadloze beldrukknop/converter worden gebruikt. Bovendien kan de beldrukknop /converter worden gebruikt als een koppeling tussen een bestaand, van bedrading voorzien deurbelsysteme of van een van de volgende systemen:

Een standaard, van bedrading voorziene, beldrukknop
Een verlichte beldrukknop en transformator
Een raam-of deurcontact
Elk type apparatuur met N/O of N/ spanningloze contacten.
- Elk type apparatuur dat de juiste controlesignalen weergeeft < 24V (AC of DC).

Zie Standaard aansluitingen (C1-7).

Belangrijkke mededeling: extra bedrading kan via het doorvoerbuisje aan de achterkant van de beldrukknop, worden gekoppeld. Zodra het doorvoerbuisje eenmaal is doorboard of hier een inkeping in is gemaakt, adviseren wij dat deze binnenshuis worden gemonteerd.

Fig. 4

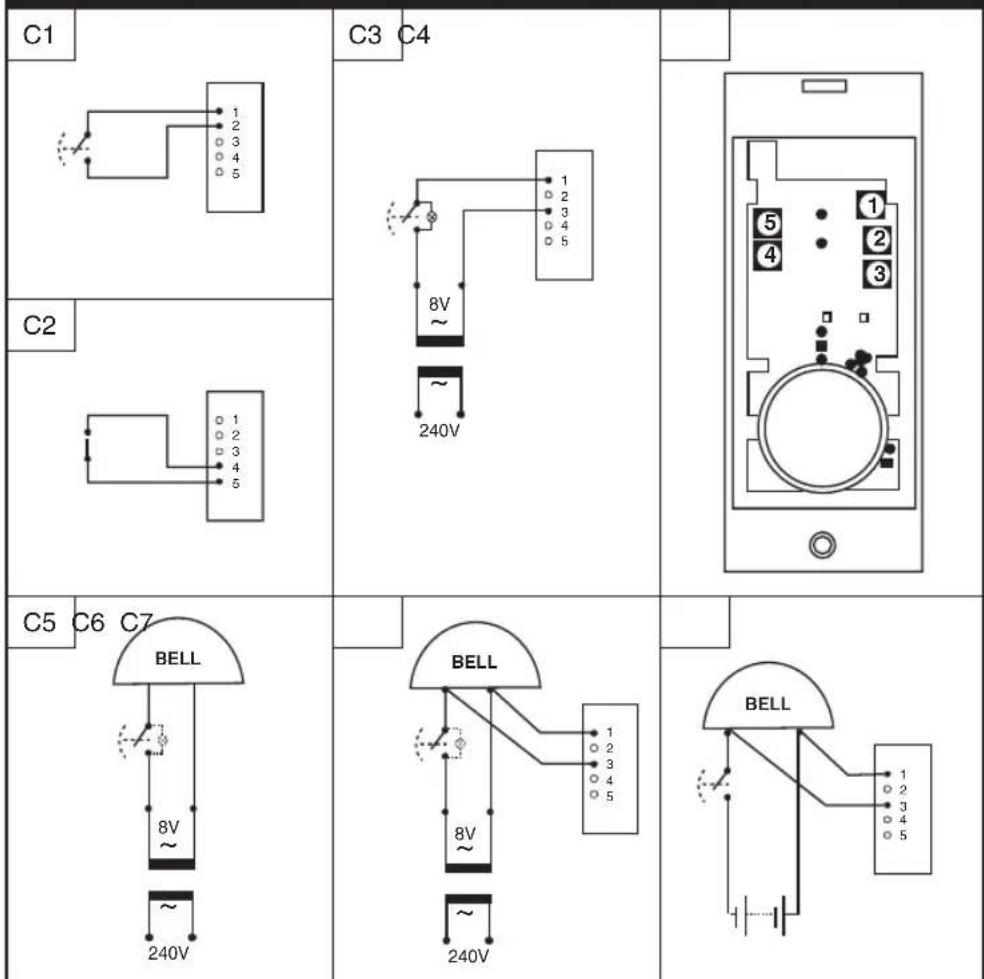

Schema Toepassing Werking
C1	Met bedrading aangesloten beldrukknop of een “NO” schakelaar / contact	Als de beldrukknop of schakelaar gesloten word, geeft de gong een melodie weir.
C2	Deur- en raamcontact, of een “NO” schakelaar / contact	Als de schakelaar worden geopend dan geeft de gong een 'Alarm' geluid weir.
C3	Een verlichte beldrukknop, (met transformator)	Wanner de beldrukknop worden ingedrukt, geeft de gong een melodie weir.
C4	Horizontale beldrukknop / converter - locatie aansluitingspunten
C5	Een standardaard deurbel of deurgong installmentie met bedrading en transformator gevoed
C6	Converter aangesloten aan een deurbel of deurgong met bedrading en door transformator gevoed	Als de aangesloten beldrukknop ingedrukt worden, za de Libra+ een gonggeluid weergeven
C7	Converter aangesloten aan een deurbel of deurgong met bedrading en door batterij gevoed	Als de aangesloten beldrukknop ingedrukt worden, za de Libra+ een gonggeluid weergeven

D942S 48342PL_Ed3 2/1/07 6:31 PM Page 36

Standaard aansluitingen

Probleemoplossing

Een 'beep'-geluid wordenijdens de leermodus weergegeven...

• De beldrukknop die u programmeert werk reeds door de gong ingeleerd.
• Als u het pictogram gerelateerd aan de beldrukknop wilt wijzigen, maakt u gebruik van de resetprocedure en programmeert u de beldrukknop waar opnieuw.

Twee 'beep'-geluiden worden na de normale melodie van de gong weergegeven...
- Dit geeft aan dat de batterij in de beldrukknop die de gong activeert bijna leeg is. Plaats een neue batterij, type CR2032

Als de beldrukknopp worden geactiveerd en de amberkleurige verlichting Niet oplicht of slechts gedurende een korte tijd...
- Bij een normale werkig, za de amberkleurige verlichting gedurende 1 seconde oplichten.

Als de batterij bijna leeg is, zal hetlicht alleen gedurende korteijd oplichten. Plaats een neue batterij, type CR2032.

De gong werk Niet...

• Controller of de deurbel is aangesloten op een 230V contactdoos
  Heeft de contactdoos een schakelaar? Staat de schakelaar AAN?
• Het kan zichen dat de gong buiten het bereik van de beldrukknop staat opgesteld. Probeer de gong op een andere locatie teplaatsen.
• Het kan zijn dat de gong de code van de beldrukknop nog Niet hebft geleerd. Volg de programmeerprocedure.

De gong geeft geen geluid...

• Controller of het geluidsniveau Niet op de minimale stand staat ingesteld.

Het bereik is gereduceerd...

• Metalen constructies, inclusief PVC-deurframes (met ingebouwd staal) können het bereik van dit product beperken. Voorkom installmentatie van de beldrukknop of gong op of bij een metalen constructies.
  Overige apparatuur konne radio-interferentie voroorzaken, die de werking van uw gong konnen beinvloeden.
  Muren en plafonds beperken het bereik.
• Zwakke batterijen zullen het bereik beperken. Batterijen dienen 1 × per 12 -18 maanden ver vangen te worden. In koude omstandigheden, (minder dan 5^ C ), dienen batterijen möglichk vaker verwangen te worden.

Als de converter van de beldrukknop is gebruikt, werkt de gong Niet...

• Controller of de bedrading aan de beldrukknop correct is aangesloten.
• Controller of de juiste aansluitpunten zijn gebruikt en of de schroeven aangedraaid�.

Gong / beldrukknop werkt nicht metIRSTijnoudere apparatuur van Libra...

• Libra "+" is nicht compatible met oude Libra-systemen.
• Gebruik alleen accessoires met de markings Libra "+"

Specifications

Specifications	Gong	Beldrukknop
Werktemperatuur	0 tot 40°C	-10 tot 40°C
RF- frequentie - UK/Europa	868MHz	868MHz
Bereik ( gemeten in het open veld)	150 meters	150 meters
Volumeniveau (kenmerkend)	75dBA @ 1m	-
RF- vermogen	-	<10mW
Batterijtype	-	CR2032
Levensduur batterij(5 activeringen / dag)	-	+/-18 maanden
IP-classificatie	IP4x	IP55
Input	230V, 50Hz, 3W	-
Maximum input voltage(T1 - T5)	-	24V AC/DC

Garantie

Friedland garandeert dit product voor eenperiode van 2aar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit hebigt geen invloed op uw wettelijkrechten. Als umeer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268563066.

Verwijdenen en recycling

Batterijen en defecte elektrische producten dieren nicht met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de waaroor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met deplaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Verklaring

Novar ED&S verklaart hierbij dat deze draadloze deurgongset in overeenstemming is met deoodzakelijkke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.
