Type product	Draadloze deurbel met bel en drukknop
Merk	Friedland
Model	D912S Libra+
Voeding van de bel	3 alkalinebatterijen LR6 (AA)
Voeding van de drukknop	1 knoopcelbatterij CR2032
Batterijduur (bel)	Ongeveer 12 maanden (5 activeringen/dag)
Batterijduur (drukknop)	Ongeveer 18 maanden (5 activeringen/dag)
Bereik zonder obstakels	100 meter
Radiofrequentie	868 MHz
Geluidsniveau	80 dBA op 1 meter (typisch)
Aantal melodieën	Verschillende programmeerbare melodieën
Visuele indicatoren	3 pictogrammen (voordeur, achterdeur, alarm)
Volume-instelling	Knopje achter het schuifvenster
Beschermingsgraad (bel)	IP3x
Beschermingsgraad (drukknop)	IP55
Gebruikstemperatuur (bel)	0 °C tot 40 °C
Gebruikstemperatuur (drukknop)	-10 °C tot 40 °C
Garantie	2 jaar
Inhoud van de verpakking	Bel, wandbevestiging, drukknop met CR2032-batterij, beldraad, schroeven, pluggen, plaksteun
Converterfunctie	Compatibel met bedrade drukknoppen, deur-/raamcontacten, infrarooddetectoren

Veelgestelde vragen - D912S Libra+ FRIEDLAND

Hoe programmeer ik de drukknop met de bel?

Houd de knop • ingedrukt tot het gewenste pictogram knippert en laat dan los. Bedien de drukknop: de bel gaat en het pictogram knippert om het paren te bevestigen.

Hoe wijzig ik de melodie van de bel?

Druk op de drukknop om een melodie te activeren, druk dan op de knop ♪ om naar de volgende melodie te gaan. Herhaal tot u de gewenste melodie hebt.

Wat te doen als de bel niet gaat?

Controleer of het volume niet op het minimum staat (knopje achter het schuifvenster). Zorg dat de batterijen correct zijn geplaatst en van het type LR6 alkaline zijn. Als het probleem aanhoudt, herhaal dan de programmeerprocedure.

Hoe verwijder ik een drukknop uit het geheugen van de bel?

Houd de knop • ingedrukt tot het pictogram dat bij de te verwijderen knop hoort oplicht, laat los, druk dan tegelijkertijd op de knoppen • en ♪ tot u een pieptoon hoort.

Wat betekent een pieptoon in de leerstand?

Dit geeft aan dat de drukknop al is geprogrammeerd voor deze bel. Als u het pictogram wilt wijzigen, verwijdert u het eerst en programmeert u het opnieuw.

Waarom is het bereik verminderd?

Metalen structuren (PVC kozijnen, deuren) verminderen het bereik. Vermijd het monteren van de knop of bel in de buurt van metalen oppervlakken. Radio-interferentie of zwakke batterijen kunnen ook het bereik verminderen.

Hoe weet ik of de batterij van de drukknop bijna leeg is?

Er klinken twee pieptonen na de normale bel, of het oranje controlelampje licht heel kort op. Vervang de batterij door een CR2032.

Hoe weet ik of de batterijen van de bel bijna leeg zijn?

Een oranje lampje knippert elke 5 seconden. Vervang de 3 LR6-batterijen door nieuwe alkalinebatterijen.

Kan ik deze bel gebruiken met een ouder Libra-systeem?

Nee, het model Libra+ is niet compatibel met eerdere Libra-accessoires. Gebruik alleen producten met het opschrift Libra+.

Hoe monteer ik de drukknop?

Gebruik de meegeleverde dubbelzijdige plaksteun of schroef de knop vast met de schroeven en pluggen. Test de knop voordat u hem definitief bevestigt. Vermijd metalen structuren.

GEBRUIKSAANWIJZING D912S Libra+ FRIEDLAND

Instructie handleiding

D912S Libra+ 100m Draadloze deurbelset + Draadloze belknop/omvormer

Instruzione Manuel

Controleer de inhoud van de verpakking... Pg. 35

Veiligheid.

Snelstart.

Open de belknop/verwijder het naamplaatje.....Pg.36

Hetplaatsen van de batterij voor de belknop.....

Hetplaatsen van de batterijen voor de gong ....

Gong- functies.. Pg. 37

Geluidsniveau.

Schuifvenster

Gebruik van de pictogrammen Pg. 38

Programmeerprocedure

Herhalingsfunctie. Pg. 39

Gongmelodieen

Het installereren van de belknop

Locatie van de gong.

Functies van de belknop / omvormer . Pg. 40

Standaard aansluitingen.. Pg. 41

Probleemoplossing . Pg. 42

Verwijderen en recycling.

Garantie

Verklaring.

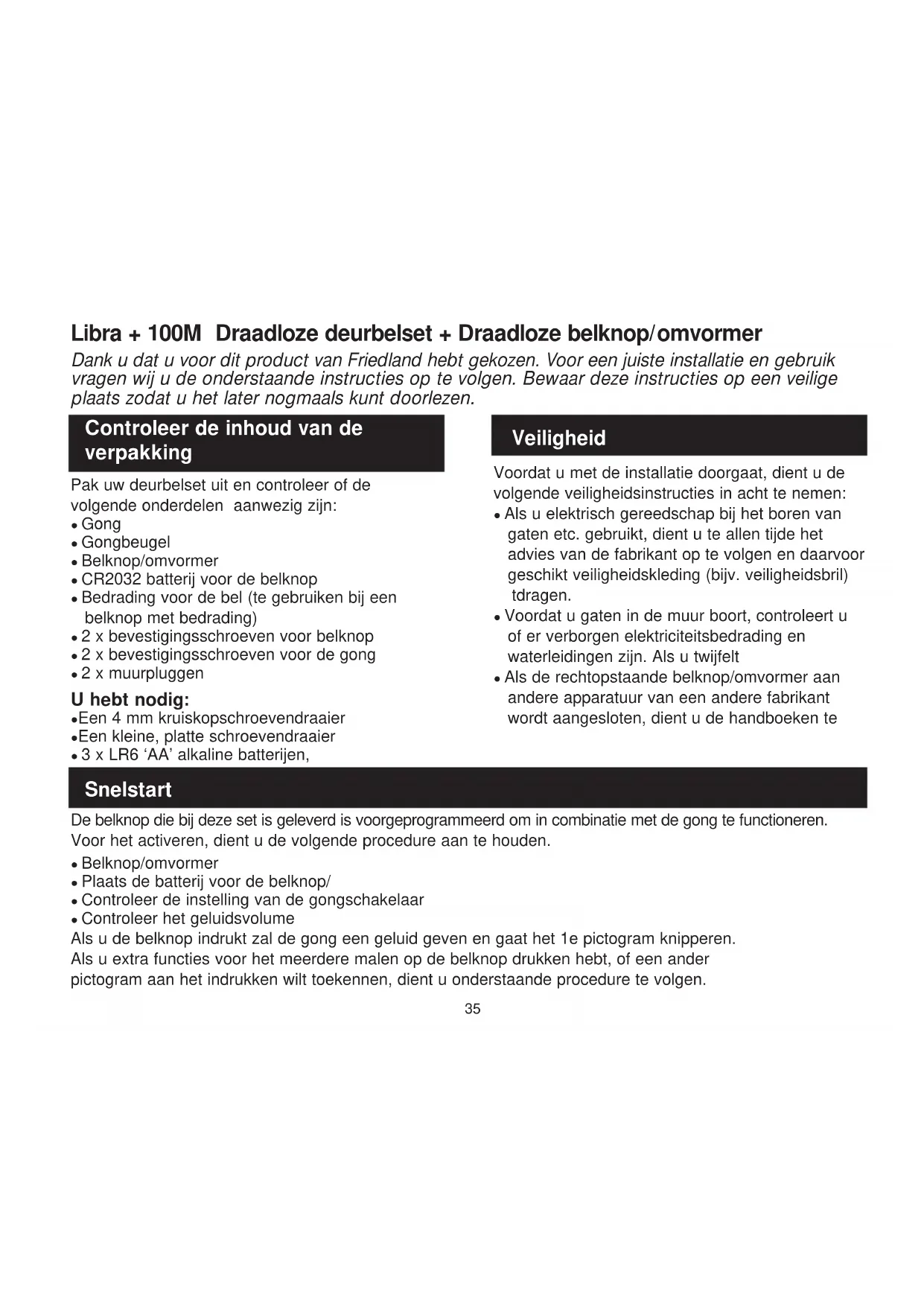

Libra + 100M Draadloze deurbelset + Draadloze belknop/omvormer

Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installmentie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veiligeplaats zodate u het later nogmaals kutn doorlezen.

Controleer de inhoud van de verpakking

Pak uw deurbelset uit en controller of devolgende onderdelen aanwezig zich:

Gong
Gongbeugel
Belknap/omvormer
CR2032 batterij voor de belknop
Bedrading voor de bel (te gebruiken bij een belknop met bedrading)
- 2 × bevestigingschroeven voor belknap
- 2 x bevestigsschroeven voor de gong
- 2 x muurpluggen

U hebtnodig:

Een 4 mm kruiskopschroeevendraier
Eenkleine,platte schroevendraaier
- 3 × LR6 'AA' alkaline batterijen,

Veiligheid

Voordat u met de installment doorgaat, dient u de volgende veiligheidsinstrumentes in acht te nemen:

• Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tijde het advies van de fabrikant op te volgen enaarvoorn geschikt veiligheidskleding (bijv. veiligheidsbril) tdragen.
• Voordat u gaten in de muur boort, contrôleert u of er verborgen elektriciteitsbedrading en waterleidingen zich. Als u twijfelt
• Als de rechtopstaande belknop/omvormer aan andere apparatuur van een andere fabrikant worden aangesloten, dient u de handboeken te

Snelstart

De belknop die bij deze set is geleverd is voorgeprogrammeerd om in combinatie met de gong te functioneren. Voor het activeren, dient u de volgende procedure aan te houden.

Belknap/omvormer
- Plaats de batterij voor de belknop/
- Controller de instelling van de gongschakelaar
- Controller het geluidsvolumne

Als u de belknop indrukt za de gong een geluid geben en gaat het 1e pictogram knipperen.

Als u extra functies voor het meerdere malen op de belknop drukken hebt, of een ander pictogram aan het indrukken wilt toekennen, dient u onderstaande procedure te volgen.

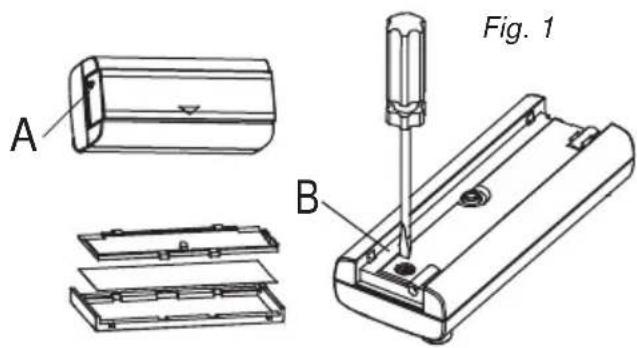

Open de belknop/omvormer het naamplaatje

Gebruik hiervoor een ballpoint en druk op het punt Zoals aangegeven in Fig 1. A en ver wijder verrolgens het naamplaatje. Indien gewenst, kurz u beiden delen van het naamplaatje van elkaar halen en op het kaartjes schrijven. Draai de opsluitschroef B los en

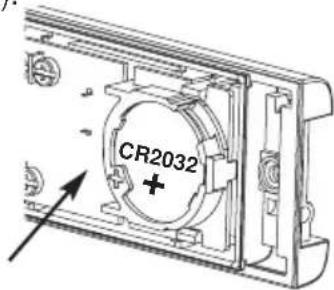

Hetplaatsen van de batterij voor de belknop/omvormer

Plaats de platte batterij CR2032. Controleer dat de kant met de marketing ^+ )aar boven toe gericht is (Fig. 2).

Fig. 2

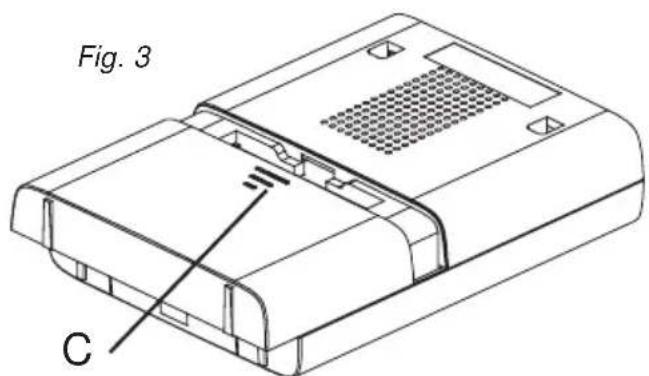

Hetplaatsen van de batterijen voor de gong

Om de batterijdeksel van de gong te verwijderen, drukt u op punc C en schuift u de deksel ca. 5 mm omlaag, waarna u de deksel kunt verwijderen. Plaats 3 × LR6 'AA' alkaline batterijen, (niet meegeleverd). Let hierbij op de polen zoals in het batterijkompartiment zijn aangegeven (Fig. 3).

Gong- functies

Geluidsniveau

De volumeknop voor het regelen van het geluidsniveau treft u awhile het schuifvenster aan, aan devoorkant van de gong. Stel het geluidsvolume ineerste instantie op het middelste niveau in. Indien gewenst kunt u, nadat u uw system hebt getest, het volume aanpassen.

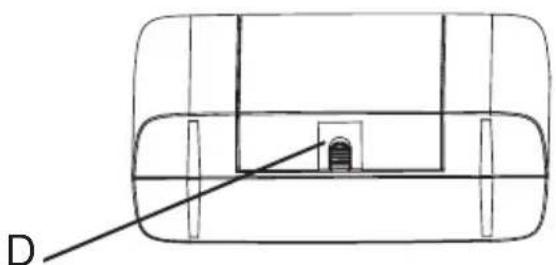

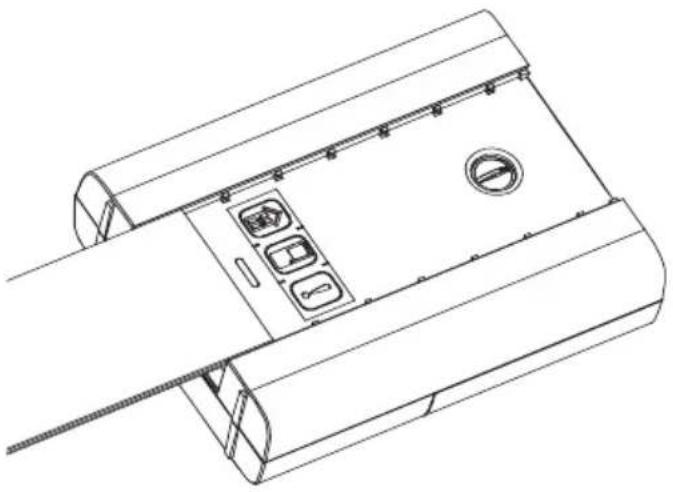

Schuifvenster

Ontgrendel de vergrendeling D en schuif het venster open

Fig. 5

Gebruik van de pictogrammen

Naast de gongtonen, heeft uw gong een visuele
indicatie om aan te given welk apparaat de gong
geactiveerd heeft.Er za een pictogram oplichten,
als de gong door een druk op de deurbel of een
andere soortgelijk apparaat ward geactiveerd.
De gong is voorzien van 3 pictogrammen:

Voordeur Achterdeur Alert symbol

De pictogrammen 'Voordeur' en 'Achterdeur' worden meestal gebruikt voor het indrukken van de deurbel. De overige pictogrammen zijn bestemd om te gebruiken bijander, compatibel apparatuur, zoals een PIR-bewegingsdetector en een telefoonbeldetector. Pictogrammen, met de nummers 1 tot 3 zijn eveneens beschikbaar. De pictogrammen zijn zichklevend en worden geleverd in strips van 3. Indien gewenst+kennen de pictogrammen veranderd worden door het schuifvenster van de gong te openen en verwolgens de strips er voorzichtig vanaf te trekken. Ook hunnen de strips in afzonderlijke pictogrammen worden geknipt en verwolgens in een andere volgorde op de gong worden aangebracht.

Gebruik de Programmeerprocedure om het gerelateerde pictogram met een druk op de knop te wijzigen

Programmeerprocedure

Leermodus

Om de gong in te stellen zodate de identiteit van het indrukken van de belknop worden geleerd, gaat u als volgt te werk:

• Druk op de knop - en houd deze ingedrukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram worden verlicht waarvan u de functie wiltissen,That u de knop los.
• Als het door u gekozen pictogram is verlicht, drukt u op de belknop. De gong geeft geluid. Het pictogram za gaan knipperen.

Wisprocedure

Als u een functie uit het geheugen van de gong wilt verwijderen:

• Druk op de knop • en houd deze ingerukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram worden verlicht waarvan u de functie wilt wissen,That u de knop los.
• Druk op de knappen & en houd deze ingedrukt totdat u een 'beep'-geluid hoort.

De melodie wijzigen

De melodie wijdigen

Druk op de knop. Terwijl de pictogram knippert, drukt u op de knop . Druk nogmaals op de knop waarna de melodie za wijzigen. Herhaal dit totdat u de melodie hoort die u wilt lately afspelen.

Herhalingsfunctie

Het kort indrukken van de knop zal het pictogram latent knipperen dat het LAST verw gebruikt.

Gongmelodieen

Om de melodieën van de gong te kuren horen zonder dat de belknop worden ingedrukt, drukt u op de knop. Het nogmaals op de knop drukken za de melodie wijzigen.

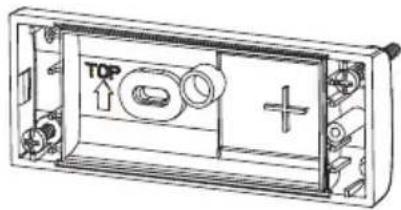

Het installeren van de belknop

Hetplaatsen van de belknop kan ofwel door de dubbelzijdige plankstrip of de meegeleverde schroeven (zie Fig 6) te gebruiken. Test de belknop voordat u deze bevestigt. Voorkom het bevestigen

Fig. 6

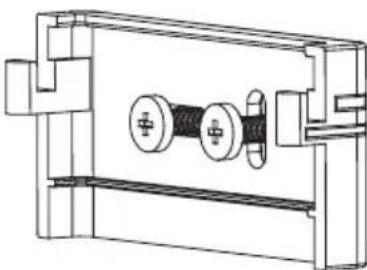

Locatie van de gong

De gong kan een vrijstaand locatie hebben, of op de muur m.b.v. de meegeleverde muurbeugels gemonteerd zich.

Als muurmontage worden geprefereerd, schroeft u de beugels aan de muur (zie Fig 7).

Fig. 7

Functies van de belknop / omvormer

De belknop in deze set kan als een(APpe draadloze belknop worden gebruikt. Bovendien kan de belknop worden gebruikt als een koppeling(tussen een bestaand, van bedrading voorzien deurbelsysteme of van een van de volgende systemen:

• Een standardaard, van bedrading voorziene, belknop
• Een verlichte belknop en transformator
  Een raam- of deurcontact
• Elk type apparatuur met N/O of N/C, spanningloze contacten.
• El type apparatuur dat de juiste controlesignalen weergeeft < 24V (AC of DC).

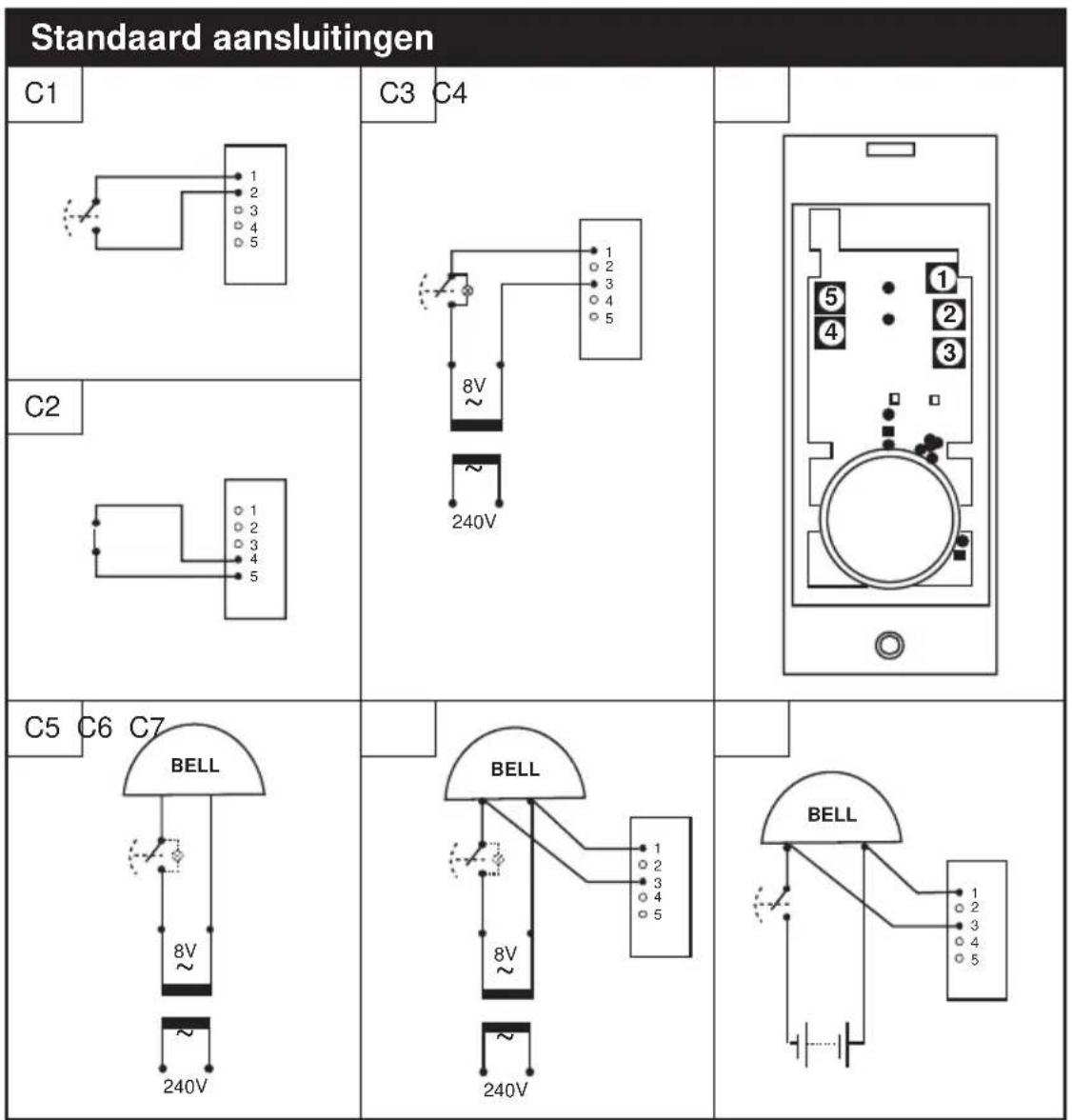

Zie Standaard aansluitingen (C1-7).

Belangrijke mededeling: extra bedrading kan via het doorvoerbuisje aan de achterklant van de belknop, aan de belknop worden gekoppeld. Zodra het doorvoerbuisje eenmaal is doorboard of hier een inkeping in is gemaakt, adviseren wij dat deze binnenshuis worden gemonteerd.

Schema Toepassing Werking
C1	Met bedrading aangesloten belknop of 'standaard geopende' stand / contacten	Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie wee.
C2	Deur- en raamcontact, 'standaard gesloten' stand / contacten	Als de schakelaar in de geopende stand staat ingesteld, geeft de gong een 'Alarm' -geluid.
C3	Een verlichte knop, (met transformator)	Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie wee.
C4	Rechtopstaande belknop /omvormer - locatie aansluitingspunten
C5	Een standard deurbel met bedrading of bedraingschema van de gong - aangedreven door een transformator
C6	Omvormer aangesloten aan een deurbel met bedrading - aangedreven door een transformator	Als de deurbel ingedrukt is, za de Libra+ gong een geluid weergeven
C7	Omvormer aangesloten aan een deurbel met bedrading of bedrangingschema van de gong - aangedreven door een batterij	Als de deurbel ingedrukt is, za de Libra+ gong een geluid weergeven

Probleemoplossing

Een ‘beep’-geluiden wordenijdens de leermodus weergegeven... • De belknop die u programmeert werk reeds door de gong geleerd. • Als u het pictogram gerelateerd aan de belknop wilt wijzigen, maakt u gebruik van de wisprocedure, programmeert u de belknop wee.

Twee ‘beep’-geluiden worden na de normale melodie van de gong weergegeven... • Dit geeft aan dat de batterij in de belknop die de gong activeert bijna leeg is. Plaats een neue batterij, type

Als de belknop worden geactiveerd en de amberkleurige verlichting Niet oplicht of slechts gedurende een korteijd... • Bij een normale werking, za de amberkleurige verlichting gedurende 1 seconde oplichten. Als de batterij bijna leeg is, za het Licht alleen gedurende korteijd oplichten. Plaats een batterij, type CR2032.

De gong werk Niet... • Controller of de batterijen van het juiste type�, t.w. LR 6 AA. Gebruik alleen alkaline batterijen. • Controller of de batterijen op de juiste wijze zijn geplaatst. • Het kan+zijn dat de gong buiten het bereik van de belknop staat opgesteld. Probeer om de gong op een andere locatie teplaatsen. • Het kan+zijn dat de gong de identiteit van de functie van de belknop nog Niet heeft geleerd. Volg de programmeerprocedure.

De gong geeft geen geluid... • Controller of het geluidsiveau Niet op de minimale stand staat ingesteld.

Het bereik is gereduceerd... • Metalen structuren, inclusief PVC-deurframes kunnen het bereik van het product beperken. Voorkom het installereren van de belknop of gong op of bij een metalen structureren. • Overig apparatuur kunnen radio-interferentie veroorzaken, die van invloed zich op uw gong. • Muren en plafonds beperken het bereik. • Zwakke batterijen zullen het bereik beperken. Batterijen dien 1 x per 12-18 maanden ver vangen te worden. In koude omstandigheden, (minder dan 5°C), batterijen dienen möglichk vaker verrangen te worden.

Amberkleuriglicht knippert... • Als de batterij van de gong bijna leeg is, za elke 5 seconden een amberkleurige Lichtje knipperen. Plaats/Newe batterijen in de gong en gebruik hiervoor type LR6 'AA'cellen. Gebruik alleen alkaline batterijen.

Als de signalomzetter van de belknop is gezruikt, werkdt de gong Niet... • Controller of bedrading waar de belknop juist is aangesloten. • Controller of de juiste aansluitingspunten terminals+zijn gezruikt en de schroeven aangedraaid+zijn.

Gong / belknop werk Niet met mijnoudere apparatuur van Libra... • Libra + is Niet compatibel met eerdere Libra-systemen. • Gebruik alleen accessoires met de marketing Libra+.

Specifications

Ominaisuudet	Gong	Belknop
Werktemperatuur	0 tot 40°C	-10 tot 40°C
RF- frequentie - VK/Europa	868MHz	868MHz
Range (open Field)	100 meters	100 meters
Volumeniveau (kenmerkend)	80dBA @ 1m	-
RF- vermogen	-	<10mW
Batterijtype	LR6	CR2032
Levensduur batterij (5 activeringen / dag)	12 maanden	18 maanden
IP-classificatie	IP3x	IP55

Garantie

Friedland garandeert dit product voor eenperiode van 2aar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijk rechten. Als umeer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268 563066.

Verwijdersen en recycling

Batterijen en verbruike elektrische producten dieren nicht met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de waarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met deplaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Verklaring

Novar ED&S verklaart hierbij dat deze draadloze deurbelset in overeenstemming is met deoodzakelijkke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.
