Tipo di prodotto	Campanello da porta senza fili con suoneria e pulsante
Marca	Friedland
Modello	D912S Libra+
Alimentazione della suoneria	3 pile alcaline LR6 (AA)
Alimentazione del pulsante	1 pila a bottone CR2032
Autonomia delle pile (suoneria)	Circa 12 mesi (5 attivazioni/giorno)
Autonomia della pila (pulsante)	Circa 18 mesi (5 attivazioni/giorno)
Portata senza ostacoli	100 metri
Frequenza radio	868 MHz
Livello sonoro	80 dBA a 1 metro (tipico)
Numero di suonerie	Diverse melodie programmabili
Indicatori visivi	3 icone (porta d'ingresso, porta posteriore, allerta)
Regolazione del volume	Manopola dietro la finestra scorrevole
Grado di protezione (suoneria)	IP3x
Grado di protezione (pulsante)	IP55
Temperatura di utilizzo (suoneria)	0 °C a 40 °C
Temperatura di utilizzo (pulsante)	-10 °C a 40 °C
Garanzia	2 anni
Contenuto della confezione	Suoneria, supporto a parete, pulsante con pila CR2032, filo della suoneria, viti, tasselli, supporto adesivo
Funzione convertitore	Compatibile con pulsanti cablati, contatti porta/finestra, rilevatori a infrarossi

Domande frequenti - D912S Libra+ FRIEDLAND

Come programmare il pulsante con la suoneria?

Premere e tenere premuto il pulsante • finché l'icona desiderata lampeggia, quindi rilasciare. Azionare il pulsante: la suoneria suona e l'icona lampeggia per confermare l'abbinamento.

Come cambiare la suoneria?

Premere il pulsante per attivare una suoneria, quindi premere il pulsante ♪ per passare alla melodia successiva. Ripetere fino a ottenere quella desiderata.

Cosa fare se la suoneria non suona?

Verificare che il volume non sia al minimo (manopola dietro la finestra scorrevole). Assicurarsi che le pile siano installate correttamente e di tipo alcalino LR6. Se il problema persiste, ripetere la procedura di programmazione.

Come rimuovere un pulsante dalla memoria della suoneria?

Premere e tenere premuto il pulsante • finché l'icona associata al pulsante da rimuovere si accende, rilasciare, quindi premere contemporaneamente i pulsanti • e ♪ fino a sentire un bip.

Cosa significa un bip in modalità apprendimento?

Indica che il pulsante è già programmato per questa suoneria. Se si desidera cambiare l'icona, rimuoverlo prima, poi riprogrammarlo.

Perché la portata è ridotta?

Le strutture metalliche (telai in PVC, porte) riducono la portata. Evitare di montare il pulsante o la suoneria vicino a superfici metalliche. Interferenze radio o pile scariche possono anche ridurre la portata.

Come sapere se la pila del pulsante è scarica?

Due bip suonano dopo la suoneria normale, o la luce arancione di controllo si accende molto brevemente. Sostituire la pila con una CR2032.

Come sapere se le pile della suoneria sono scariche?

Una luce arancione lampeggia ogni 5 secondi. Sostituire le 3 pile LR6 con pile alcaline nuove.

Posso usare questa suoneria con un vecchio sistema Libra?

No, il modello Libra+ non è compatibile con gli accessori Libra precedenti. Utilizzare solo prodotti contrassegnati con Libra+.

Come montare il pulsante?

Utilizzare il supporto adesivo biadesivo fornito o avvitare il pulsante con viti e tasselli. Testare il pulsante prima di fissarlo definitivamente. Evitare strutture metalliche.

MANUALE UTENTE D912S Libra+ FRIEDLAND

Manuel d'Instruzioni

D912S Libra+ 100mt argento con convertitore/pulsante

Libra + 100 mt argento con convertitore/pulsante

Installazione ed utilizzato

Controllare il contento della confezione... Pg. 57

Sicurezza.

Istruzioni iniziali rapide.

Ap Ramirez del campanello/

rimuovere la targhetta del nome.. Pg. 58

Montare la batteria del pulsante.

Montare le batterie della suoneria.

Funzioni della suoneria. Pg. 59

Controllo del volume.

Finestra scorrevole.

Uso delle icone. Pg. 60

Procedura di programmazione

Funzione di richiamo.. .Pg. 61

Suoni della suoneria

Montaggio del pulsante del campanello.

Posizione della suoneria.

Funzioni del pulsante/convertitore . Pg. 62

Tipici di connessione . Pg. 63

Risoluzione dei problemi Pg. 64

Specifiche Pg. 66

Smaltimento e riciclaggio

Garanzia

Dichiarazione

Libra + 100mt argento con convertitore/pulsante

Grazie per aver scelto quello prodotto Friedland. Seguire dalle istruzioni per installare ed utilizzare correttamente il prodotto. Conservare {?que istruzioni in un luogo sicuro per poterle consultarle in futuro.

Controllare il contentuto della confezione

Apriere la confezione del kit della suoneria e identificare le seguenti parti:

Suoneria
- Staffa della suoneria
- Convertitore/pulsante
- Batteria CR2032 per il pulsante del campanello
- Filo del campanello (per l'uso con un pulsante cablato)
2 viti di fissaggio per il pulsante
- 2 viti di fissaggio per la suoneria
- 2 spine per pareti
Cuscinetto adesivo

Occurrente:

• Un cacciavite con testa a croce da 4 mm
• Un cacciavite a lama piatta piccolo
• 3 batterie alcaline LR6 'AA', una punta da trapano per muratura da 6mm .

Sicurezza

Prima di procedere con l'installazione, osservare le seguenti avvertenze di sicurezza:

• Seguire sempre i consigli del produttore quando si utilizzato utensili elettrici e indossare apparecchiature protettive idonee (ad es.occhiali di sicurezza) quando si eseguono i fori, ecc.
• Prima di eseguire dei fori nelle pareti, controllare se sono presenti cavi elettrici e tubature dell'acqua. è consigliato l'uso di un localizzatore di cavi/tubi, in caso di dubbio.
• Quando si collega il campanello/convertitore orizzontale ad appearecchi di altri produttori, controllare i manuali e, se necessario, consultare il produttore relativamente all'idoneita per l'uso inteso.

Istruzioni iniziali rapide

Il pulsante del campanello fornito in quello kit è preprogrammato per funzionare con la suoneria. Per iniziare seguire quello procedimento:

• après il pulsante del campanello
• insere la batteria del pulsante
• inserire le batterie della suoneria
  controllare l'impostazione del volume

Quando si preme il pulsante del campanello, suona la suoneria e lampeggia la 1^a icona. Se si hanno pulsanti addizzionali o si desidera assegnare un'icona diversa al pulsante, seguire la segunte procedura di programmazione.

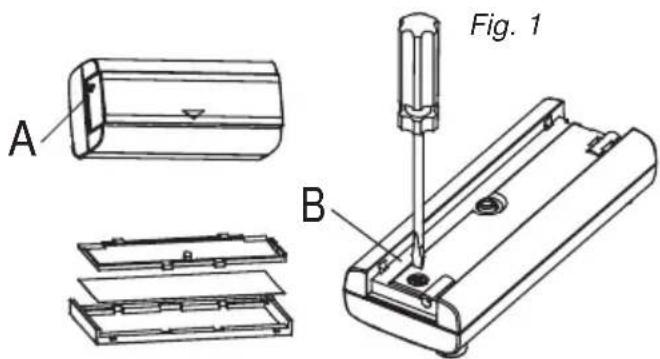

Aprière il pulsante del campanello/ rimuovere la targhetto del nome

Con una penna a sfera, premere sul punto indicato nella Fig. 1 (A) e rimuovere la targhetta del nome. Se necessario, separare le due metà della targhetta del nome e scrivere sul cartoncino. Svitare la vite di tenuta (B) e rimuovere la parte posteriore del pulsante.

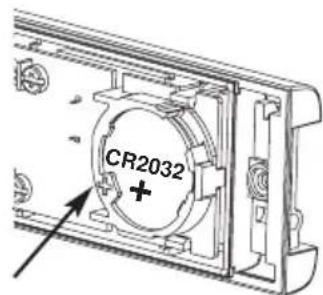

Montare la batteria del pulsante

Inserire la batteria a bottone CR2032. Controllare che la faccia contrassegnata con ^+ sua rivolta verso l'alto (Fig. 2).

Fig. 2

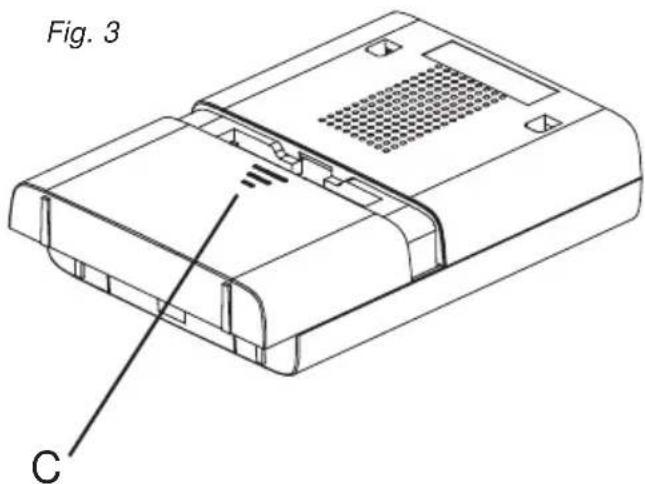

Montare le batterie della suoneria

Per rimuovere il coperchio della batteria della suoneria, premere sul punto (C) e spostare il coperchio indietro di 5mm e sollevarlo. Inserire 3 batterie alcaline LR6 'AA' (non fornite). Osservare la polarità marcata nel vano delle batterie (Fig. 3).

Funzioni della suoneria

Controllo del volume

Il controllo del volume si trovava dietro la finestra scorrevole, sulla parte anteriore della suoneria. Inizialmente regolare il controllo al punto centrale. Dopo aver testato ilsystema, regolare al volume richiesto.

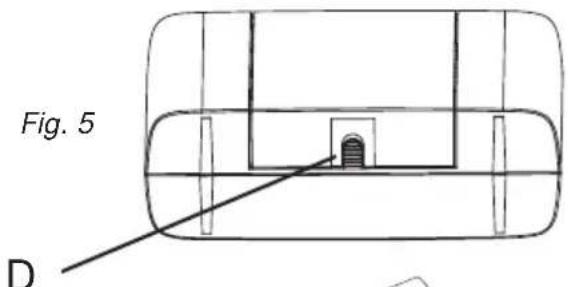

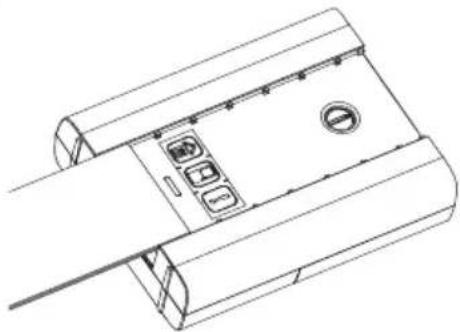

Finestra scorrevole

Rilasciare il gancio D e après la finestra (Fig. 5).

Uso delle icone

Oltre ai suoni della suoneria, la suoneria comprende un'indicazione visiva del dispositivo che l'ha attivata. Si illumina un'icona quando la suoneria è attivata da un pulsante di campanello o da un altro dispositivo compatibile. La suoneria supporta 3 icone:

Porta ingresso

Porta posteriore

Simbolo allarme

Le icone 'Porta ingresso' e 'Porta posteriori' sono in genere utilizzate per i pulsanti del campanello. Le altre icone sono intese per l'uso con altri dispositivi compatibili, come rilevatori di movimento a infrarioso passivo e rilevatori dello squillo di Telefono. Sono又能 incluse icone numerate da 1 a 3. Le icone sono autoadesive, fornite in genere in strisce di 3. Possono essere modificate, se necessario, already done the finestra scorrevole della suoneria e distaccandole delicatamente. Se necessario, le icone sulle strisce possono essere separate e fissate alla suoneria in un ordine diverso.

Usare la Procedure di programmazione per modificare l'icona associata ad un pulsante.

Procedura di programmazione

Modo di apprendimento

Per abilitare la suoneria ad apprendere l'identità del pulsante del campanello:

• Premere il pulsante • e tenerlo premuto. Si illumina ciascuna icona a turnover. Quando l'icona richiesta è illuminata rilasciare il pulsante.
• Mentre l'icona selezionata è illuminata, azionare il pulsante. Suona la suoneria e l'icona lampeggia.

Procedura di disapprendimento

Per rimuovere un pulsante alla memoria della suoneria:

• Premere il pulsante • e tenerlo premuto. Si illumina ciascuna icona a turnover. Quando l'icona associata al pulsante da disapprendere è accesa, rilasciare il pulsante.
• Premere e tenere premuti i tasti • e 🏽 sino a quando si sponge un bip.

Modifica della melodia

Modifica della melodia

Premere il pulsante. Mention l'icona lampeggia, premere il tasto . Premere nuovamente il tasto e la melodia cambia. Ripetere fino a quando si sente la melodia richiesta.

Funzione di richiamo

Una breve premuta del tasting • fa lampeggiare l'icona utilizzata per ultima.

Suoni della suoneria

Per sentire il suono della suoneria, allautilizzare il pulsante del campanello, premere il tasto Premere nuovamente il tasto e la melodia cambia..

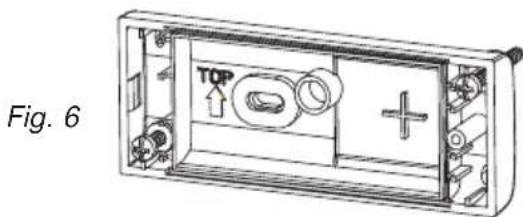

Montaggio del pulsante del campanello

Montarlo usingo il cuscinetto biadesivo o le viti fornite (vedere la Fig. 6). Provare il pulsante prima di fissarlo. Non montare su superfici metalliche.

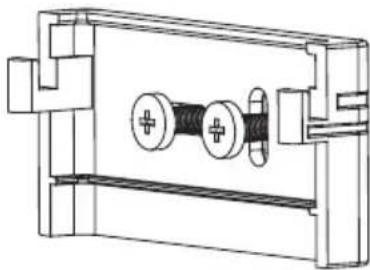

Posizione della suoneria

La suoneria può essere indipendente o montata a parete utilizzando la staffa fornita. Se si preferisce montarla a parete, avvitare la staffa alla parete (vedere la Fig. 7). Agganciare la suoneria alla staffa nel modo illustrato.

Fig. 7

Funzioni del pulsante/convertitore

Il pulsante del campanello, contento in quello kit, cui èsere utilizzato come pulsante indipendente alla sua fili. Può essereanche utilizzato come interfaccia per un systema di campanello cablato esistente o uno dei seguenti:

• Pulsante standard cablato per campanello
• Trasformatatore e pulsante illuminato per campanello
• Contatto per porto o finestre
• Qualsiasi dispositivo con contattienza tensione N/O o N/C.
• Qualsiasi dispositivo che genera i segnali di controllo appropriati < 24V (CA o CC).

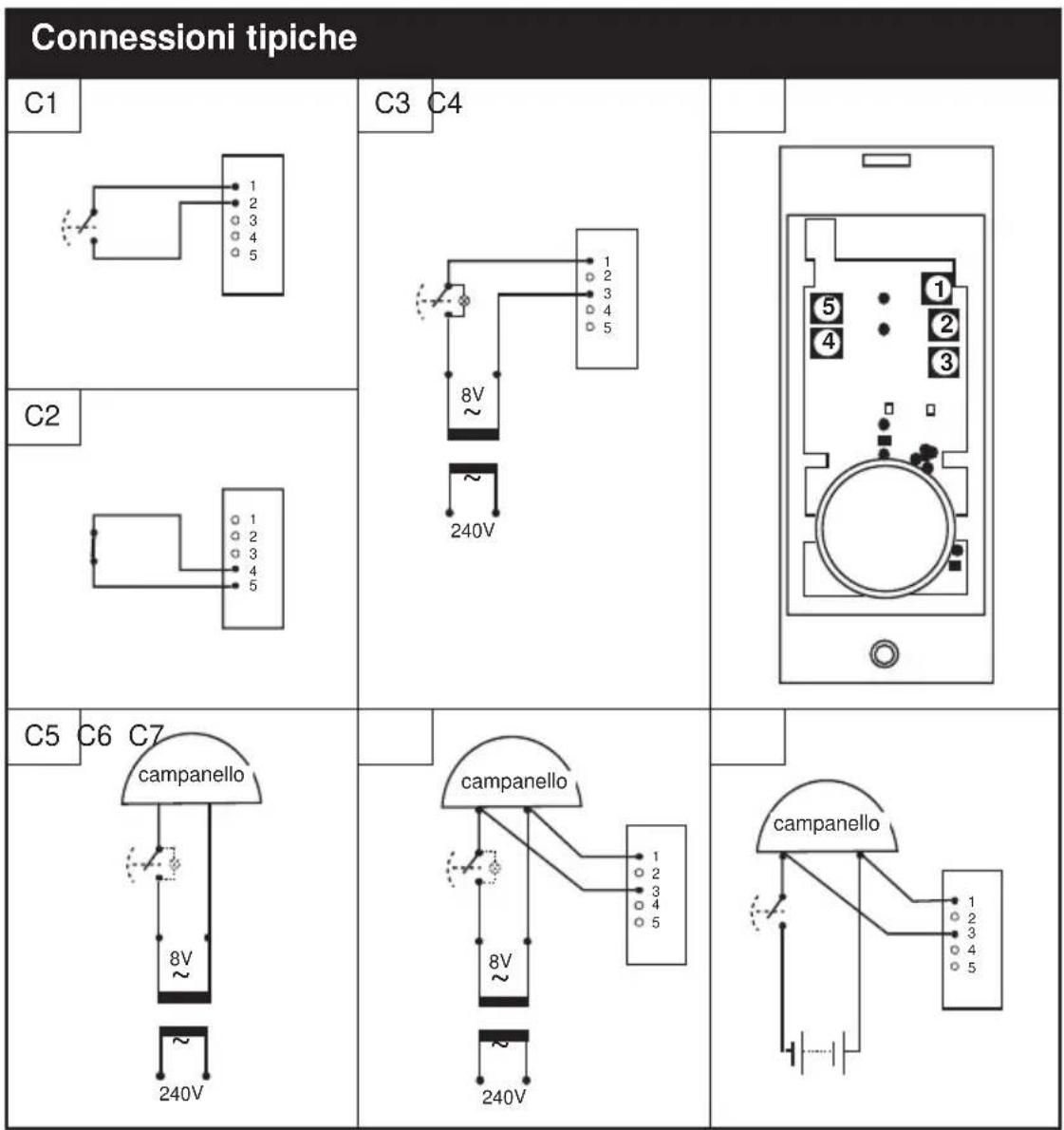

Vedere Connessioni tipiche (C1-7).

Nota importante: Fili addizzionali possono essere inserti nel pulsante attraverso il passafilo nella parte posteriore del campanello. Se il passafilo è stato forato o rimioso, si consiglia di montare il pulsante all'interno dell'abitazione.

Diagramma Applicazione Operazione

C1 Pulsante del campanello cablato o interruptore/ contatti 'normalmente aperti'	Quando l'interruttore è chiuso, suona la suoneria
C2 Contatto porta/finestra, interruptore/contatti 'normalmente aperti'	Quando l'interruttore è aperto, la suoneria emette un suono di 'Allarme'
C3 Un pulsante illuminato, (con trasformatore)	Quando l'interruttore è chiuso, suona la suoneria
C4 Pulsante/convertitore orizzontale – posizioni terminali
C5 Un campanello cablato o circuito di suoneria tipico - alimentato da trasformatore
C6 Convertitore collegato a campanello circuito di suoneria cablati - alimentato da trasformatore	Quando si aziona il pulsante, suona la suoneria Libra+
C7 Convertitore collegato a campanello o circuito di suoneria cablati - alimentato da batteria	Quando si aziona il pulsante, suona la suoneria Libra+

Risoluzione dei problemi

Nel modo appendimento si sente un bip... • Il pulsante attualmente programmatico è stato più appreso alla suoneria. • Per modificare l'icona associata al pulsante, utilizzare la procedura di disapprendimento, e riprogrammare quando il pulsante.

Dopo il suono normale della suoneria si sentono due bip... • Questo indica che la carica della batteria è Bassa nel pulsante del campanello che attiva la suoneria. Montare una nuova batteria, tipo CR2032,

Quando si preme il pulsante del campanello, la luce di sicurezza amber non si accende o si accende solo brevamente... • In condizioni di funzionamento normale, la luce amber si accende per un secondo. Quando la batteria è parzialmente carica, la luce si accende solo brevamente. Inserire una nuova batteria CR2032.

La suoneria non funzione... • Controllare che le batterie siano del tipo giusto, LR6 'AA'. Usare esclusivamente batterie alcaline. • Controllare che le batterie siano inserte correttamente. • La suoneria è probabilitmente all'esterno della portata del pulsante. Provarle la suoneria in una posizione diversa. • La suoneria non ha probabilitmente appreso l'identità del pulsante.Seguire il seguente procedimento.

La suoneria non suona... • Controllare che il controllo del volume non sia regolato al minimo

La portata è ridotta... • Le strutture metalliche, inclusi i telai delle porte di uPVC, possono ridurre la portata del prodotto. Non montare il pulsante o la suoneria sopra o vicino a strutture metalliche. • Altre apparecchiature possono provocare interferenza radio che influisce sulla suoneria. • Le pareti e i soffitti possono ridurre la portata. • Le batterie parzialmente scariche possono ridurre la portata. Sostituirle agli 12-18 mesi. In condizioni fredde (temperature inferiori a 5°C), più essere necessario sostituire le batterie più spesso.

La luce ambra lampeggia... • Quando la batteria della suoneria è parzialmente scarica, una luce ambra lampeggia agli 5 secondi. Inserire una nuova batteria nella suoneria (tiplo LR6 'AA'). Usare escludivamente batterie alcaline.

Quando si usa la funzione del convertitore del pulsante, non funzione la suoneria... • Accertarsi che il collegamento dei fili al pulsante sia corretto. • Controllare che siano stati utilizzati i terminali corretti e che le viti siano chiuse.

Il pulsante/convertitore non funzione con il mio vecchio apparecchio Libra... • Libra + non èCompatible con il systema Libra precedente. • Usare solo accessori contrassegnati con Libra+.

Specifiche

Specifiche	Suoneria	Pulsante
Temperatura d'esercizio	Da 0 a 40°C	Da -10 a 40°C
Radiofrequency – GB/Europa	868MHz	868MHz
Portata (campo aperto)	100 metri	100 metri
Livello volume (tipico)	80dBA @ 1m	-
Potenza radiofrequenza	-	<10mW
Tipo di batteria	LR6	CR2032
Durata della batteria (5 attivazioni/giorno)	12 mesi	18 mesi
Grado di protezione internazionale	IP3x	IP55

Garanzia

Friedland garantisce quello prodotto per 2 anni a partire alla data d'acquisto. è richiesta la prova d'acquisto; ciò non modifica i diritti legali dell'acquirente. Richiedere ulteriori informazioni sul miglioramento prodotto alla Helpline Friedland al n. 01268 563066.

Smaltimento e riciclaggio

Non smaltire le batterie e i prodotti di scarto elettrici con i rifiuti domestici. Riciclare dove esistono le strutture apposite. Richiedere ulteriori informazioni sul risciclaggio alle autorità locali o al rivenditore.

Dichiarazione

Novar ED&S dichiarare che questo kit suoneria senza fili è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 1999/5/CE in materia di conformità europea delle apparecchiature radio e delle apparecchiature terminali di telecomunicazione (R&TTE)
