MANUAL DE USUARIO D912S Libra+ FRIEDLAND

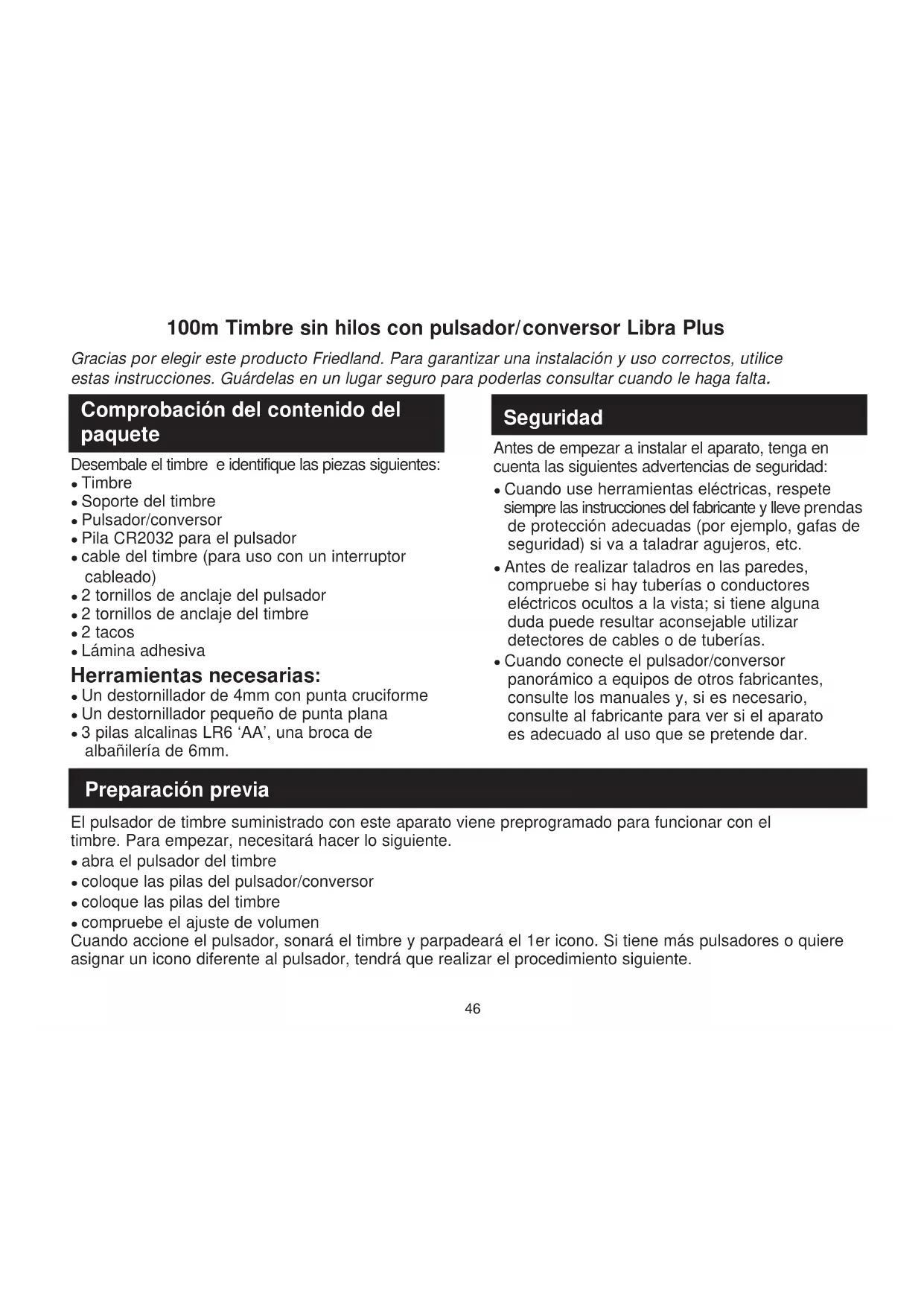

LR6 12 maanden IP3x45 100m Timbre sin hilos con pulsador/conversor Libra Plus Comprobación del contenido del paquete ......... Pg. 46 Seguridad........................................................... Preparación previa............................................. Apertura de la placa del pulsador....................... Pg. 47 Colocación de la pila del pulsador...................... Colocación de las pilas del timbre...................... Funciones del timbre........................................... Pg. 48 Control de volumen.............................................. Ventana deslizante.................................................... Uso de los iconos............................................... Pg. 49 Procedimiento de programación......................... Función de recuperación.................................... Pg. 50 Sonidos del timbre ............................................. Montaje del pulsador.......................................... Posición del timbre............................................. Funciones del pulsador/conversor .................... Pg. 51 Conexiones típicas............................................ Pg. 52 Diagnóstico de averías ...................................... Pg. 53 Especificaciones ................................................ Pg. 55 Eliminación y reciclado....................................... Garantía.............................................................. Declaración......................................................... Instalación e uso ESPAÑOL46 100m Timbre sin hilos con pulsador/conversor Libra Plus Gracias por elegir este producto Friedland. Para garantizar una instalación y uso correctos, utilice estas instrucciones. Guárdelas en un lugar seguro para poderlas consultar cuando le haga falta. Desembale el timbre e identifique las piezas siguientes: ● Timbre ● Soporte del timbre ● Pulsador/conversor ● Pila CR2032 para el pulsador ● cable del timbre (para uso con un interruptor cableado) ● 2 tornillos de anclaje del pulsador ● 2 tornillos de anclaje del timbre ● 2 tacos ● Lámina adhesiva Herramientas necesarias: ● Un destornillador de 4mm con punta cruciforme ● Un destornillador pequeño de punta plana ● 3 pilas alcalinas LR6 ‘AA’, una broca de albañilería de 6mm. Comprobación del contenido del paquete Seguridad Antes de empezar a instalar el aparato, tenga en cuenta las siguientes advertencias de seguridad: ● Cuando use herramientas eléctricas, respete siempre las instrucciones del fabricante y lleve prendas de protección adecuadas (por ejemplo, gafas de seguridad) si va a taladrar agujeros, etc. ● Antes de realizar taladros en las paredes, compruebe si hay tuberías o conductores eléctricos ocultos a la vista; si tiene alguna duda puede resultar aconsejable utilizar detectores de cables o de tuberías. ● Cuando conecte el pulsador/conversor panorámico a equipos de otros fabricantes, consulte los manuales y, si es necesario, consulte al fabricante para ver si el aparato es adecuado al uso que se pretende dar. El pulsador de timbre suministrado con este aparato viene preprogramado para funcionar con el timbre. Para empezar, necesitará hacer lo siguiente. ● abra el pulsador del timbre ● coloque las pilas del pulsador/conversor ● coloque las pilas del timbre ● compruebe el ajuste de volumen Cuando accione el pulsador, sonará el timbre y parpadeará el 1er icono. Si tiene más pulsadores o quiere asignar un icono diferente al pulsador, tendrá que realizar el procedimiento siguiente. Preparación previa47 Introduzca la pila discoidal CR2032. Cerciórese de que la cara marcada con ‘+’ mira hacia arriba.. Colocación de la pila del pulsador Fig. 2 CR2032

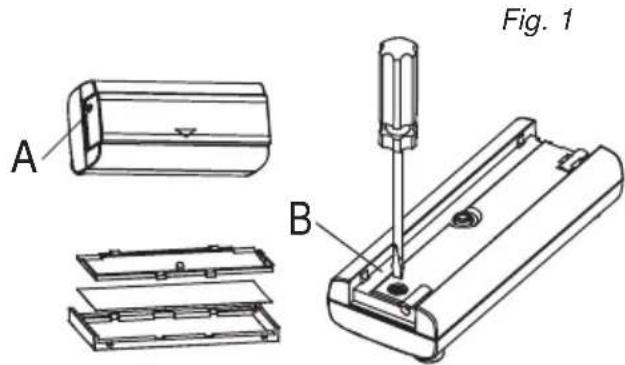

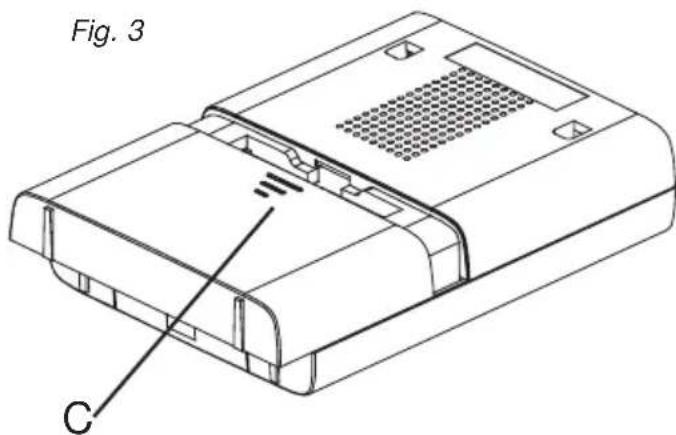

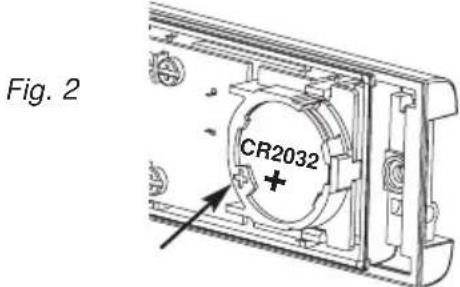

Con un bolígrafo, presione en el punto indicado en la figura 1. A y quite la placa de datos. Si lo desea, puede separar las dos mitades de la placa de datos y escribir en la tarjeta. Quite el tornillo de sujeción B y retire la trasera del pulsador. Apertura de la placa del pulsador/conversor Para quitar la tapa de las pilas del timbre, presione en los puntos C y deslice la tapa hacia atrás unos 5mm, luego levántela. Introduzca 3 pilas alcalinas LR6 ‘AA’, (no suministradas). Respete la polaridad que viene marcada en el interior del alojamiento (Fig. 3). Colocación de las pilas del timbre Fig. 3

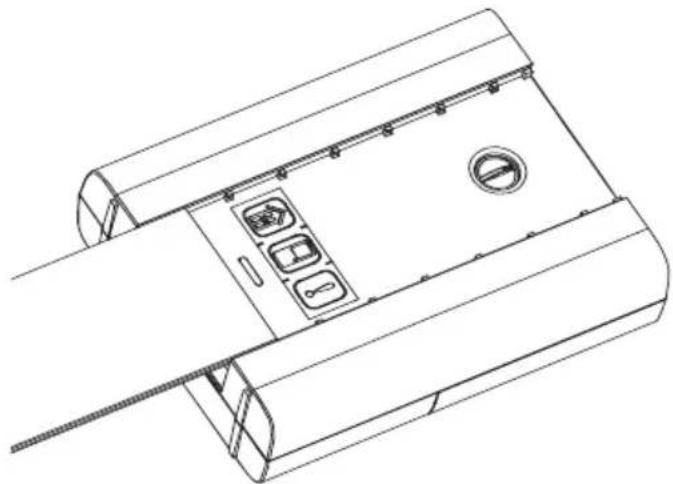

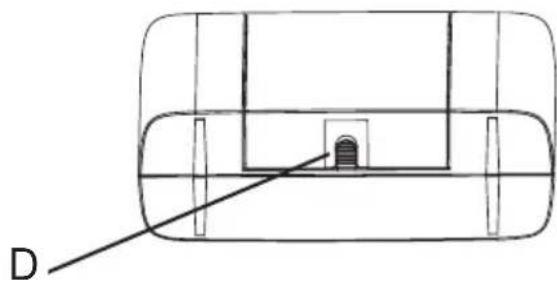

Fig. 148 Funciones del timbre El control de volumen está detrás de la ventana deslizante, delante del timbre. Inicialmente, ponga el mando en el punto medio. Después de comprobar el sistema, ajústelo al volumen deseado. Control de volumen Control de volumen Fig. 4 Ventana deslizante Suelte el pestillo D y deslice la ventana para abrirla (Fig. 5).

Fig. 549 Además de los sonidos del timbre, el timbre tiene un indicador visual que muestra el artilugio que lo activa.Se iluminará un icono cuando un pulsador u otro aparato compatible activen el timbre. El timbre soporta 3 iconos: Normalmente, los iconos de ‘Puerta principal’ y de ‘Puerta de servicio’ se usan para los pulsadores del timbre. El resto de los iconos se emplea para otros aparatos compatibles, como detectores PIR de movimiento y detectores de llamadas telefónicas. También hay iconos numerados del 1 al 3. Los iconos son autoadhesivos y se suministran en tiras de 3. Se pueden cambiar, si se necesita, abriendo la ventana deslizante del timbre y despegando las tiras. Si se desea, las tiras se pueden cortar en iconos individuales y adhiriéndolos al timbre en un orden diferente. Use el procedimiento de programación para cambiar el icono asociado con un pulsador. Uso de los iconos

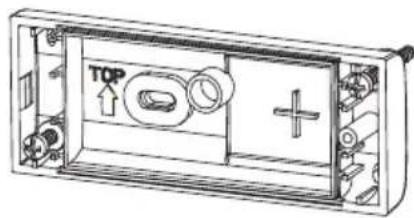

Procedimiento de programación Modo de aprendizaje Para que el timbre aprenda la identidad del pulsador: ¬● Pulse el botón ● y manténgalo pulsado. Se encenderá cada icono. Cuando se haya encendido el icono que desee, suelte el botón. ¬● Cuando esté encendido el icono seleccionado, accione el pulsador. El timbre sonará. El icono parpadeará. Procedimiento de desprogramación Si quiere eliminar un pulsador de la memoria del timbre: ¬● Presione el botón ● y manténgalo pulsado. Se encenderá cada icono. Cuando se haya encendido el icono asociado al pulsador que desea desprogramar, suelte el botón. ¬● Presione los botones ● y y manténgalos pulsados, hasta que suene un ‘pitido’. Cambio de la sintonía Accione el pulsador. Cuando parpadee el icono, presione el botón . Presione el botón de nuevo y cambiará la sintonía. Repita el procedimiento hasta que suene la melodía que quiere. Cambio de la sintonía50 Una pulsación corta del botón ● hará parpadear el icono que se usó por última vez. Función de recuperación Móntelo con la lamina adhesiva de dos caras o los tornillos que se suministran (vea la Fig 6). Compruebe el pulsador antes de anclarlo. Evite el anclarlo a estructuras metálicas. Posición del timbre Sonidos del timbre Para oír los sonidos del timbre, sin accionar el pulsado, presione el botón . Presione de nuevo el botón y cambiará la sintonía. Fig. 6 El timbre se puede montar al aire o en la pared mediante el soporte que se suministra. Si se elige el montaje en la pared, atornille el soporte a la pared (consulte la Fig 7). Posición del timbre Fig. 751 Funciones del pulsador/conversor En este equipo, el pulsador se puede usar como un pulsador autónomo sin cables. También se puede interconectar con un timbre cableado o con cualquiera de los siguientes aparatos: ¬● Un pulsador estándar con cables ¬● Un pulsador de timbre y transformador ¬● Un contacto de puerta o ventana ¬● Cualquier aparato con contactos N/O o N/C libres de voltaje. ¬● Cualquier aparato que genere señales de mando apropiadas < 24V (CA o CC). Vea las conexiones típicas (C1-7). Nota importante: Puede realizarse un cableado adicional en el pulsador mediante la juta de su parte posterior. Una vez perforado o quitado la junta, se recomienda montar el pulsador en interiores. Pulsador de timbre cableado o contactos/ conmutador 'normalmente abierto' contacto de ventana o puerta, contactos/ conmutador 'normalmente cerrado' Un pulsador de luz, (con transformador) Pulsador/conversor panorámico – posiciones terminales Timbre cableado típico o circuito de timbre – alimentado por transformador Conversor conectado a un timbre cableado o circuito de timbre – alimentado por transformador Conversor conectado a un timbre cableado o circuito de timbre – alimentado por pilas cuando el conmutador se cierra, el timbre suena cuando el conmutador se abre, el timbre generará un sonido de 'Alerta' cuando el conmutador se cierra, el timbre suena cuando se acciona el pulsador, suena el timbre Libra + cuando se acciona el pulsador, suena el timbre Libra + Diagrama Aplicación Funcionamiento

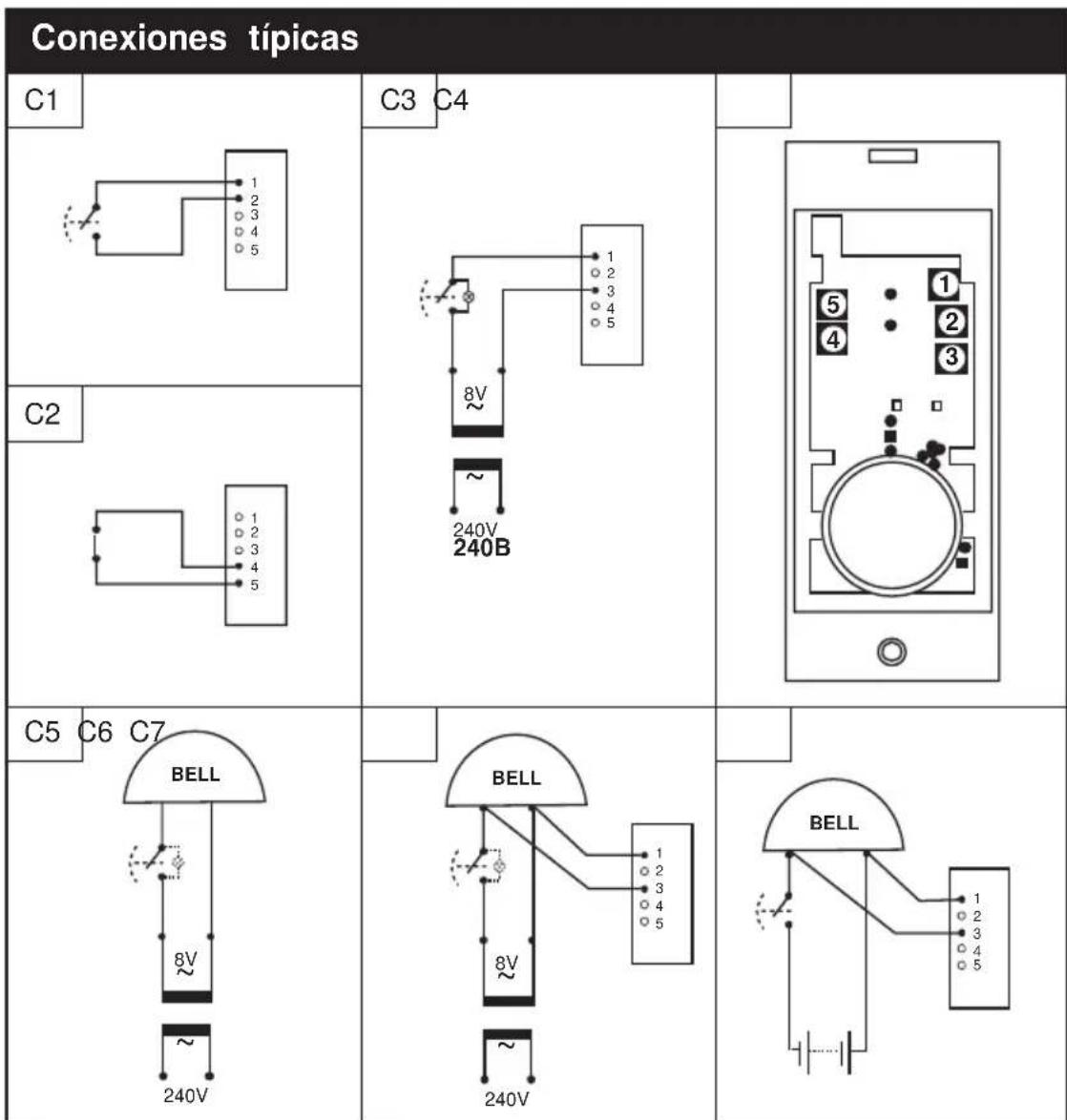

Conexiones típicas 240Ç53 Se oye un ‘pitido’ en el modo de aprendizaje… ¬● El pulsador que se está programando ya ha sido programado por el timbre. ¬● Si quiere cambiar el icono asociado con el pulsador, use el procedimiento de desprogramación, luego programe el pulsador de nuevo. Se oyen dos ‘pitidos’ después del sonido normal del timbre… ¬● Esto es síntoma de que la pila del pulsador que ha activado el timbre está baja. Coloque una nueva pila, tipo CR2032. Cuando se acciona el pulsador, la luz ámbar no se enciende, o sólo lo hace durante un corto tiempo… ¬● En funcionamiento normal, la luz ámbar se encenderá durante 1 segundo. Cuando la pila esté baja, la luz sólo se encenderá durante poco tiempo. Coloque una pila nueva de tipo CR2032. El timbre no va… ¬● Compruebe si las pilas son del tipo correcto, LR6 ‘AA’. Use solo pilas alcalinas. ¬● Compruebe que las pilas están bien colocadas. ¬● El timbre podría estar fuera del alcance del pulsador. Pruebe el timbre en un sitio diferente. ¬● El timbre podría no haber memorizado la identidad del pulsador. Siga el procedimiento de programación. El timbre no suena… ¬● Compruebe que el mando de volumen no está al mínimo. Diagnóstico de averías54 Hay menos alcance… ¬● Las estructuras metálicas, incluyendo los marcos de puertas de PVC, pueden reducir el alcance del aparato. Evite montar el pulsador o el timbre en las estructuras metálicas o cerca de ellas. ¬● Otros aparatos pueden provocar interferencias de radio y afectar al timbre. ¬● Las paredes y los techos reducen el alcance. ¬● Las baterías bajas reducen el alcance. Cámbielas cada 12 –18 meses. Cuando haga frío, (por debajo de 5ºC), puede que haya que cambiar las pilas con más frecuencia. La luz ámbar parpadea… ¬● Cuando la pila del timbre está baja, la luz ámbar parpadeará cada 5 segundos. Coloque pilas nuevas en el timbre, pilas tipo LR6 ‘AA. Use sólo pilas alcalinas. Cuando se utiliza la función de pulsador/conversor, el timbre no funciona… ¬● Asegúrese de que se ha realizado correctamente el cableado hasta el pulsador. ¬● Compruebe que ha utilizado los bornes correctos y que ha apretado los tornillos. El pulsador/conversor no funciona con mi antiguo equipo Libra… ¬● Libra + no es compatible con el sistema anterior Libra. ¬● Utilice sólo accesorios marcados como Libra +.55 Friedland, The Arnold Centre, Paycocke Road, Basildon, Essex, SS14 3EA www.friedland.co.uk Friedland garantiza este producto durante 2 años a partir de la fecha de compra. Se exige una evidencia objetiva de la compra; esto no afecta a sus derechos legales. Si desea más información sobre nuestro producto, llame a la línea de atención al cliente de Friedland:

Garantía Las pilas y los productos eléctricos no deben eliminarse junto con la basura doméstica. Recíclelos en instalaciones adecuadas. Para información sobre el reciclado, consulte con las autoridades municipales o con su distribuidor habitual. Eliminación y reciclado Novar ED&S declara por la presente que este timbre sin cables cumple los requisitos esenciales y otras cláusulas destacables de la directiva 1999/5/EC sobre Aparatos y terminales de radio y telecomunicación (R&TTE). Declaración Especificaciones Especificaciones Temperatura de funcionamiento Frecuencia RF – Reino Unido/Europa Alcance (aire libre) Nivel acústico (típico) Potencia RF Tipo de pila Vida de la pila (5 activaciones/día) Índice de protección IP Pulsador -10 a 40ºC 868MHz 100 metros
