Produkttyp	Kabellose Türklingel mit Gong und Druckknopf
Marke	Friedland
Modell	D912S Libra+
Stromversorgung Gong	3 LR6 (AA) Alkalibatterien
Stromversorgung Druckknopf	1 CR2032 Knopfzelle
Batterielebensdauer (Gong)	Ca. 12 Monate (5 Aktivierungen/Tag)
Batterielebensdauer (Knopf)	Ca. 18 Monate (5 Aktivierungen/Tag)
Reichweite ohne Hindernisse	100 Meter
Funkfrequenz	868 MHz
Schallpegel	80 dBA bei 1 Meter (typisch)
Anzahl der Klingeltöne	Mehrere programmierbare Melodien
Visuelle Anzeigen	3 Symbole (Eingangstür, Hintertür, Alarm)
Lautstärkeeinstellung	Rädchen hinter dem Schiebefenster
Schutzart (Gong)	IP3x
Schutzart (Knopf)	IP55
Betriebstemperatur (Gong)	0 °C bis 40 °C
Betriebstemperatur (Knopf)	-10 °C bis 40 °C
Garantie	2 Jahre
Lieferumfang	Gong, Wandhalterung, Druckknopf mit CR2032 Batterie, Klingeldraht, Schrauben, Dübel, Klebehalterung
Konverterfunktion	Kompatibel mit kabelgebundenen Tastern, Tür-/Fensterkontakten, Infrarotdetektoren

Häufig gestellte Fragen - D912S Libra+ FRIEDLAND

Wie programmiere ich den Druckknopf mit dem Gong?

Drücken und halten Sie die Taste •, bis das gewünschte Symbol blinkt, dann loslassen. Betätigen Sie den Druckknopf: Der Gong ertönt und das Symbol blinkt zur Bestätigung der Kopplung.

Wie ändere ich den Klingelton des Gongs?

Drücken Sie den Druckknopf, um einen Klingelton auszulösen, dann drücken Sie die Taste ♪, um zur nächsten Melodie zu wechseln. Wiederholen Sie dies, bis die gewünschte Melodie erreicht ist.

Was tun, wenn der Gong nicht klingelt?

Überprüfen Sie, ob die Lautstärke nicht auf Minimum steht (Rädchen hinter dem Schiebefenster). Stellen Sie sicher, dass die Batterien korrekt eingelegt und vom Typ LR6 alkalisch sind. Besteht das Problem weiterhin, wiederholen Sie den Programmiervorgang.

Wie lösche ich einen Druckknopf aus dem Speicher des Gongs?

Drücken und halten Sie die Taste •, bis das Symbol des zu löschenden Knopfes aufleuchtet, loslassen, dann gleichzeitig die Tasten • und ♪ drücken, bis ein Piepton ertönt.

Was bedeutet ein Piepton im Lernmodus?

Dies zeigt an, dass der Druckknopf bereits für diesen Gong programmiert ist. Wenn Sie das Symbol ändern möchten, löschen Sie ihn zuerst und programmieren Sie ihn dann neu.

Warum ist die Reichweite reduziert?

Metallstrukturen (PVC-Rahmen, Türen) reduzieren die Reichweite. Vermeiden Sie es, den Knopf oder den Gong in der Nähe von Metallflächen zu montieren. Funkstörungen oder schwache Batterien können ebenfalls die Reichweite verringern.

Wie erkenne ich, dass die Batterie des Knopfes schwach ist?

Nach dem normalen Klingeln ertönen zwei Pieptöne, oder die orangefarbene Prüfleuchte leuchtet sehr kurz auf. Ersetzen Sie die Batterie durch eine CR2032.

Wie erkenne ich, dass die Batterien des Gongs schwach sind?

Eine orangefarbene Leuchte blinkt alle 5 Sekunden. Ersetzen Sie die 3 LR6-Batterien durch neue Alkalibatterien.

Kann ich diesen Gong mit einem älteren Libra-System verwenden?

Nein, das Modell Libra+ ist nicht mit älteren Libra-Zubehörteilen kompatibel. Verwenden Sie nur mit Libra+ gekennzeichnete Produkte.

Wie montiere ich den Druckknopf?

Verwenden Sie die mitgelieferte doppelseitige Klebehalterung oder schrauben Sie den Knopf mit Schrauben und Dübeln fest. Testen Sie den Knopf, bevor Sie ihn endgültig befestigen. Vermeiden Sie Metallstrukturen.

BEDIENUNGSANLEITUNG D912S Libra+ FRIEDLAND

D912S Libra+ 100m Tragbare Klingel, mit Taster/Erweiterungssender

Libra + 100M Tragbare Klingel, mit Taster/Erweiterungssender

Inbetriebnahme

Packungsinhalt überprüfen.. Pg. 13

Sicherheit

Schnellstart.

Klingelknopf öffnen/Namensschild herausnehmer.. Pg. 14

Klingelknopfbatterie einlagen

Klingelbatterien einlagen

Klingelfunktionen . Pg. 15

Lautstärke

Schiebefenster

Symbol . Pg. 16

Programmierung

Wiederholung.. Pg. 17

Klingeltone

AnbringendsgKlingelknopfes

Gongposition

Taster-/Erweiterungssenderfunktionen...Pg.18

Störungssuche . Pg. 19

Typische Installation . Pg. 20

Spezifikationen.. Pg. 22

Entsorgung.

Garantie

Erklärung.

Libra + 100M Tragbare Klingel, mit Taster/Erweiterungssender

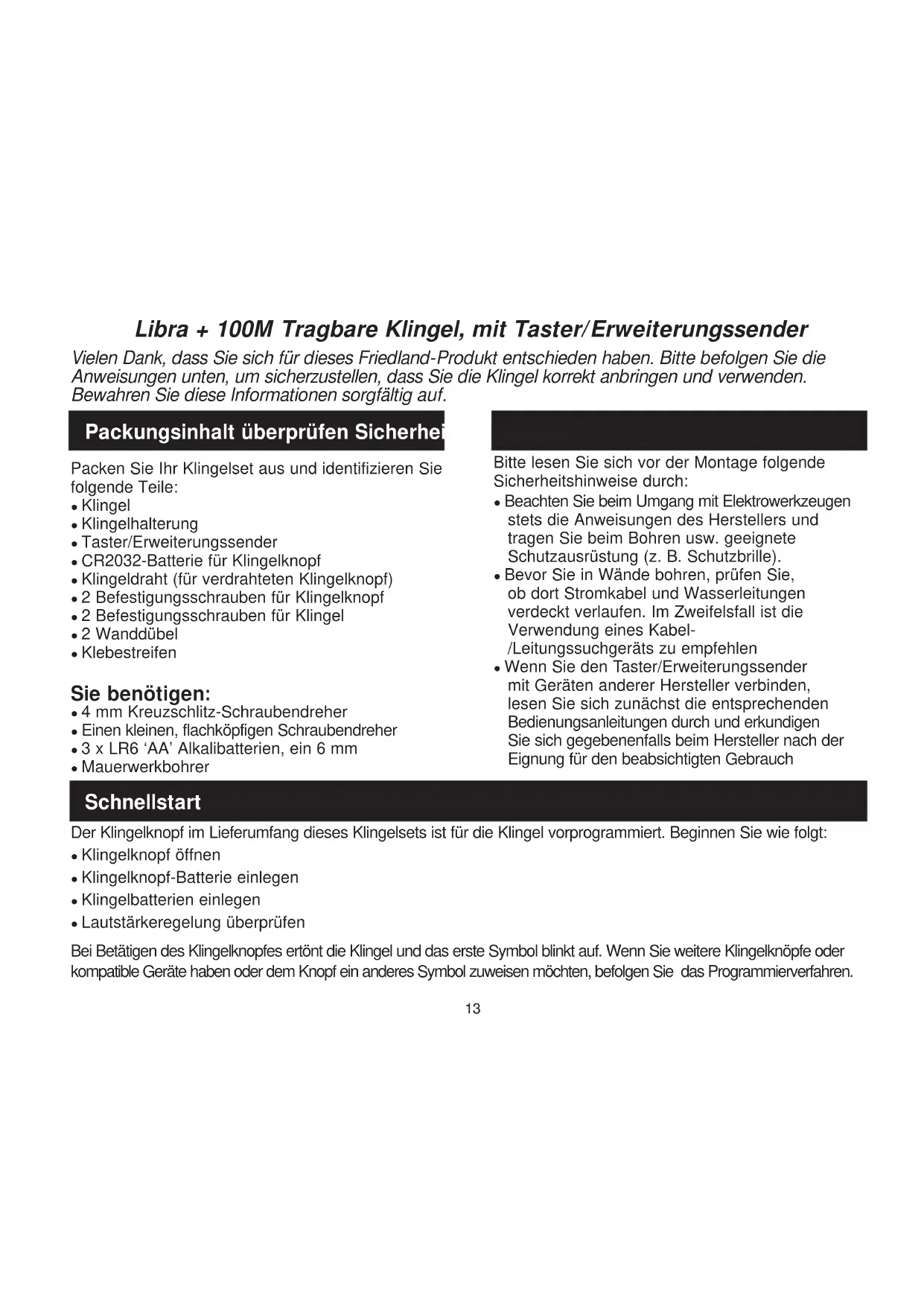

Vielen Dank, dass Sie sich für diesen Friedland-Produkt entschieden haben.itte befolgen Sie die Anweisungen unter, um Sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden. Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen Sicherheit

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

Klingel
Klingelhalterung
Taster/Erweiterungssender
CR2032-Batterie fur Klingelknopf
Klingeldraht (fur verdrahteten Klingelknopf)
2 Befestigungsschrauben für Klingelknopf
2 Befestigungsschrauben fur Klingel
2 Wandübel
Klebestreifen

Siebenotigen:

• 4 mm Kreuzschlitz-Schraubendreher
  Einenkleinen,flachkopfigen Schraubendreher
• 3 x LR6 'AA' Alkalibatterien, ein 6 mm
  Mauerwerkbohrer

Bitte lessen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und/TRagen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille).
• Bevor Sie in Wände bohren, prufen Sie, ob Dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel/Leitungssuchgeräts zu empfehlen
• Wenn Sie den Taster/Erweiterungssender mit Geräten anderer Hersteller verbinden,lesen Sie sich zunachst die entsprechenden Bedienungsanleitungen durch und erkundigen Sie sich gegebenenfalls beim Hersteller nach der Eignung für den beabsichtigten Gebrauch

Schnellstart

Der Klingelknopf im Lieferumfang these Klingelsets ist fur die Klingel vorprogrammiert. Beginnen Sie wie folgt:

Klingelknopf Offnen
Klingelknopf-Batterie einlagen
Klingelbatterien einlagen
Lautstärkeregelung überprüfen

Bei Betätigkeiten des Klingelknopfes ertont die Klingel und das erstige Symbol blinkt auf. Wenn Sie weitere Klingelknöpfe oderCompatible Geräte haben oder dem Knopf ein anderer Symbol zuweisen möchten, befolgen Sie das Programmierverfahren.

Klingelknopf öffnen/Namensschild herausnehmer

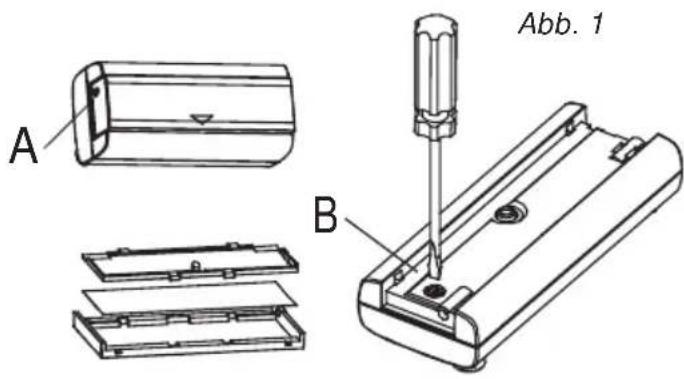

Drücken Sie mit einem Kugelschreiber den in (A Abb. 1) abgebildeten Punkt und entfernen Sie das Namensschild. Sie konnen auch beide Halften des Namensschilds auseinanderrücken und die Karte beschriften. Lösen Sie die Klemmschraube (B) und entfernen Sie die Rückseite des Gehäuses.

Klingelknopfbatterie einlagen

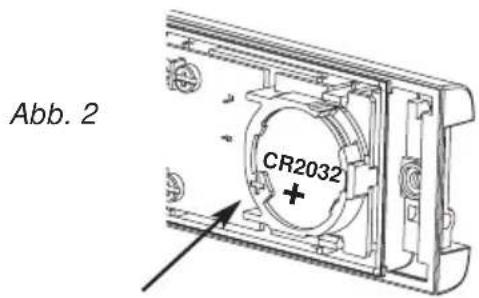

Legen Sie die CR2032-Knopfbatterie ein. Die mit, +' gekennzeichne Seite weist damit nach oben.

Klingelbatterien einlagen

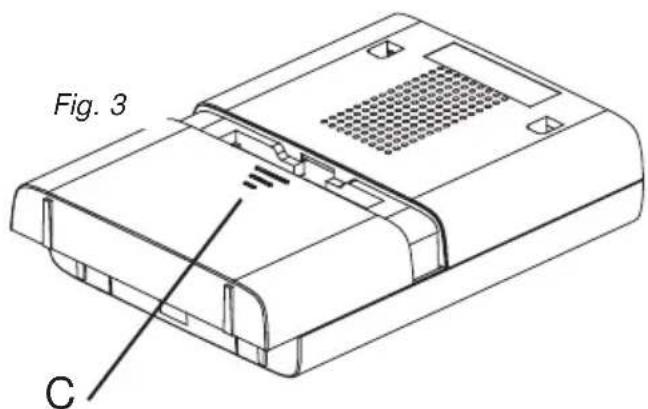

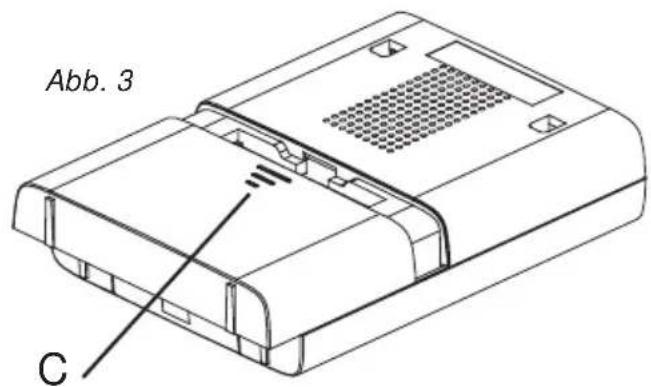

Zum Entfernen der Batterieabdeckung drücken Sie auf Punkt (C) und schiben Sie die Abdeckung 5 mm darüber. Hebben Sie dann die Abdeckung ab. Legen Sie 3 Alkalibatterien LR6 'AA' ein, (nicht im Lieferumfang). Beachten Sie die Polausrichtung (siehe Aufdruck im Batteriefach) (Abb. 3).

Klingelfunktionen

Lautstärke

Der Lautstärkeregler befindet sich hinter dem Schiebefenster vorne an der Klingel. Wahlen Sie anfangs eine mittlere Lautstärke. Nachdem Sie die Anlage getestet haben, stellen Sie die gewünschte Lautstärke ein.

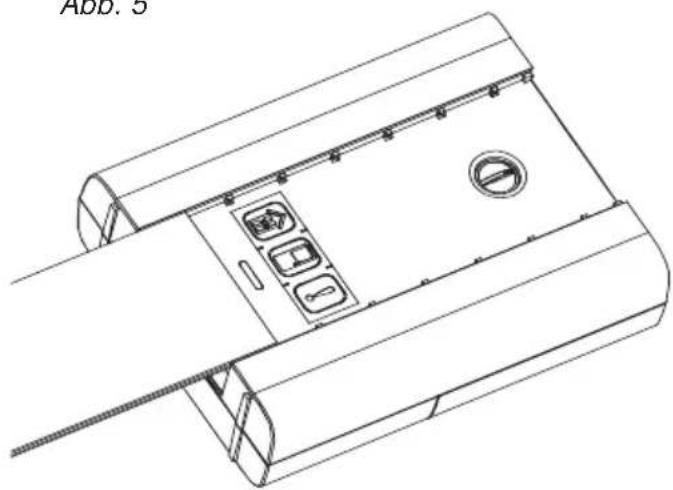

Schiebefenster

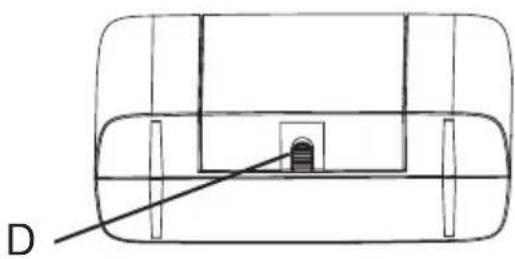

Lösen Sie den Riegel D und öffnen Sie das Fenster durch Schieben (Abb. 5).

Abb. 5

Symbole

Nebem dem Klingelgeräusch ist ihre Klingel mit visuellen Anzeigen versehen, die darauf hinweisen, durch welches Gerät die Klingel aktiviert wurde. Sobald die Klingel durch den Klingelknopf oder ein anderes kompatibles Gerät aktiviert wird, leuchtete eines von 3 möglichen Symbolen auf:

Die „Haustür“- und „Hintertür“-Symbole werden meinst für Klingelknöppe verwendet. Die übrigen Symbole konnen anderen kompatiblen Geräten wie einem Funk-Bewegungsmelder und einem Telefon-Klingeltonmelder zugeordnet werden. Darüber hinaus gibt es von 1 bis 3 numerierte Symbole. Die Symbole sind selbstklebend, 3 Symbolstreifen sind in der Verpackung enthalten. Sie konnen bei Bedarf ausgewechselt werden. Öffnen Sie dazu das Schiebefenster an der Klingel und losen Sie vorsichtig die Klebestreifen. Auf Wunsch konnen auch die einzelnen Symbole von den Streifen abgeschritten und in anderer Reihenfolge auf der Klingel angebracht werden.

Mithilfe der Programmierung ändern Sie, welches Symbol jeweils durch ein Gerät aktiviert wird.

Programmierung

Lernmodus

Aktivieren der Klingel zum Erkennen Ihres Klingelknopfes:

• Halten Sie die Taste • gedrückt. Die Symbole leuchten nacheinander auf. Sobald das gewünschte Symbol aufleuchtet, halten Sie die Taste los.
• Drücken Sie den Klingelknopf, während das gewählte Symbol aufleuchtet. Die Klingel ertont, und das Symbol blinkt auf.

Programmierung rückgangig machen

Wenn Sie ein Gerät aus dem Klingelspeicher entfernen möchten:

• Halten Sie die Taste • gedrückt. Die Symbole leuchten nacheinander auf. Sobald das Symbol, das dem zu entfernenden Gerät zugeordnet ist, aufleuchtet,让他们 Sie die Taste los.
• Halten Sie sowohl die Taste - als auch gedrückt, bis ein Piepton ertont.

Klingeltonändern

Klingelton ändern

Betätigten Sie den Klingelknopf. Drücken Sie die Taste, während das Symbol aufblinkt. Drücken Sie die Taste erneut, um einen anderen Ton zu horen. Wiederholen Sie diesen Verfahren, bis Ihnen ein Klingelton gefällt.

Wiederholung

Wenn Sie kurz die Taste drucken, blinkt das zuletzt benutzte Symbol auf.

Klingeltone

Wenn Sie die Klingeltone horen möchten, ohne den Klingelknopf zu betätige, drücken Sie die Taste. Drücken Sie die Taste erneut, um einen anderen Klingelton zu horen.

AnbringendesKlingelknopfes

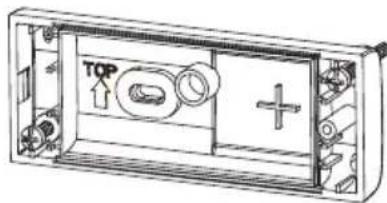

Befestigen Sie den Klingelknopf entweder mithilfe des doppelseitigen Klebestreifens oder mithilfe der mitgelieferten Schrauben (siehe Abb. 6). Testen Sie den Klingelknopf, bevor Sieihn anbringen. Befestigen Sieihn nicht an Metallteilen.

Abb. 6

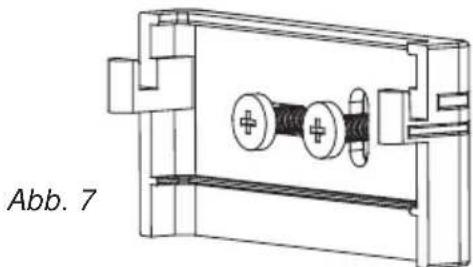

Gongposition

Die Klingel kann frei aufgestellt oder mithilfe der mitgelieferten Wandhalterung an einer Wand montiert werden. Schrauben Sie in thisem Fall die Wandhalterung an der Wand fest (siehe Abb. 7) und haken Sie die Klingel wie abgebildet in die Halterung ein.

Taster- / Erweiterungssenderfunktionen

Der Klingelknopf in thisem Set kann als eigenstandiger Funkklingelknopf verwendet oder an ein vorhandenes verdrahtetes Turklingelsystem oder eines der folgenden Geräte angeschlossen werden:

Verdrahteten Standard-Klingelknopf
- Erleuchteten Klingelknopf mit Transformator
- Tur- oder Fensterkontakt
- Ein Gerät mit spannungsfreien N/O- oder N/C-Kontakten.
- Ein Gerät, das entsprechende Steuersignale erzeugt < 24V (Gleich- oder Wechselstrom)

Siehe Typische Installation (C1-7).

Wichtiger Hinweis: Über die isolierte Überführung auf der Klingelknopfrückseite konnen weitere Verdrahtungen angebracht werden. Wenn die Überführung nicht mehr intakt ist oder entfernt wurde, empfehlen wir, den Klingelknopf nicht mehr im Freien anzubringen.

Diagramm Anwendung Funktion

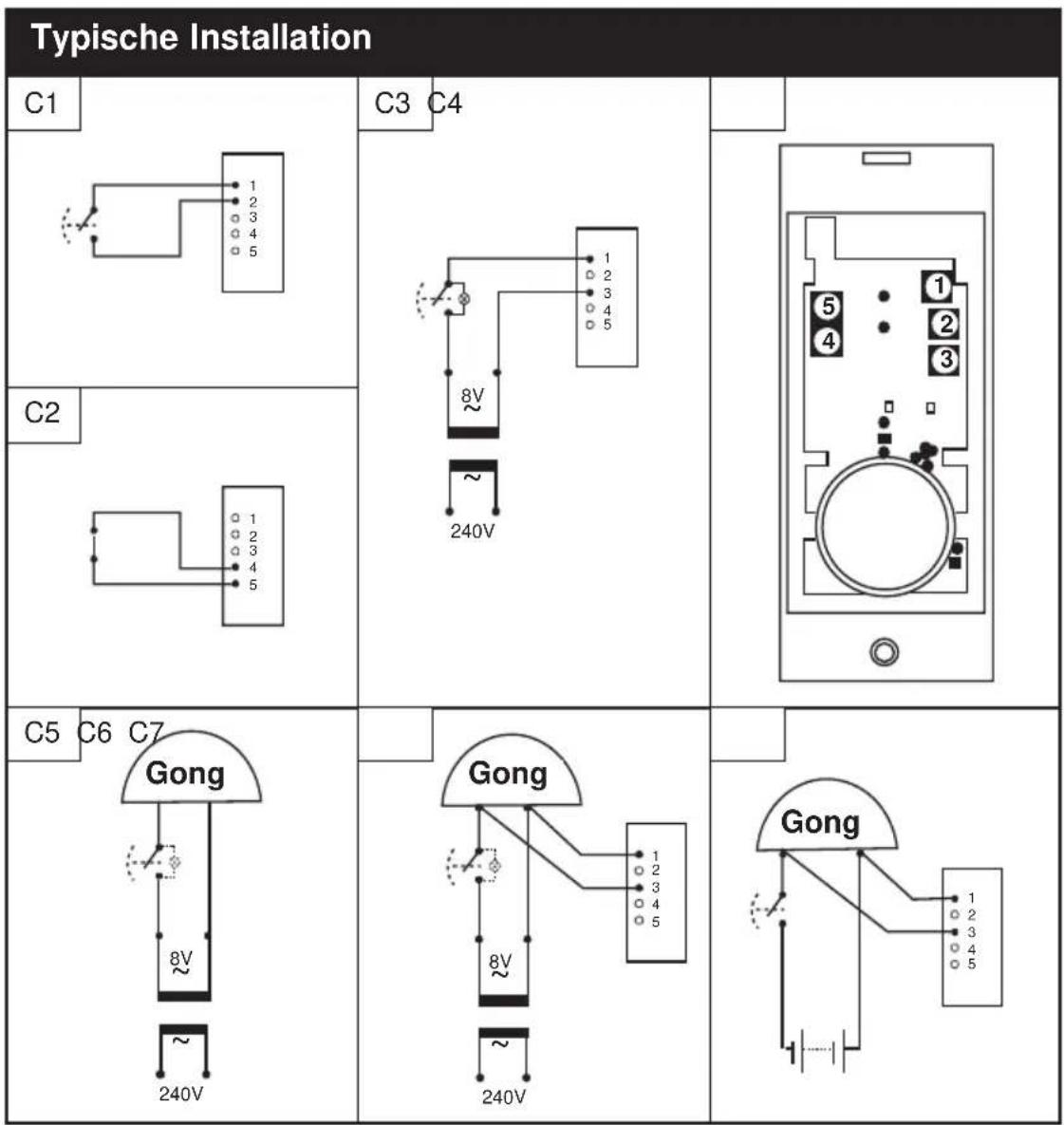

C1	verdrahteter Klingelknopf oder, normalerweise geöffneter Schalter/Kontakte	Bei geschlossen Schalter ertönt Klingelton
C2	Tür-/Fensterkontakt, „normalerweise geschlossener Schalter/Kontakte	Bei geöffnetem Schalter ertönt der „Alarmton“ der Klingel.
C3	Aufleuchtender Klingelknopf (mit Transformator)	Bei geschlossen Schalter ertönt Klingelton.
C4	Taster / Erweiterungssender - Anschlusspositionen
C5	Typischer Schaltkreis für verdrahtete Klingel – mit Transformer
C6	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – mit Transformer	Bei Betätigten des Klingelknopfas ertönt Libra+ Klingelton.
C7	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – batteriebetrieben	Bei Betätigten des Klingelknopfas ertönt Libra+ Klingelton.

Felsökning

Im Lernmodus ist ein Piepton hörbar ...Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.Wenn Sie dem Klingelknopf ein andere Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgangig machen" beschreiben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptöne ...Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte.Legen Sie eine neue Batterie Typ CR2032 ein.

Bei Betätigten des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel funktioniert nicht ...Prüfen Sie, ob Batterien des Typs LR6 ‘AA’ eingelegt sind. Verwenden Sie nur Alkalibatterien.Vergewissern Sie sich, dass die Batterien korrekt ausgerichtet sind.Möglicherweise befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes.Probieren Sie die Klingel an einer anderen Position aus.Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sieihn ein.

Es ist kein Klingelton hörbar ...Vergewissern Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Felsökning....

Die Reichweite ist reduziert ... • Metallstrukturien und uPVC-Türrahmen können die Reichweite des Produkts verringn. Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Höhe von Metalteilen. • Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt. • Wände und Decken reduzieren die Reichweite. • Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12-18 Monate aus. Bei kaltem Wetter (unter 5°C) müssen die Batterien möglicherweise länger ausge wechselt werden.

Das orange Licht blinkt auf ... • Bei niedrigem Batteriestand der Klingel blinkt alle 5 Sekunden ein oranges Licht auf. Legen Sie neue Batterien vom Tp LR6 'AA' in die Klingel ein. Verwenden Sie nur Alkalibatterien.

Bei Verwenden der Erweiterungssenderfungtion eröttendie Klingel rich ... • Prüfen Sie, ob der Klingelknopf korrekt verdrahtet ist. • Vergewissern Sie sich, dass die korrekten Anschlüsse verwendet wurden und die Schrauben fest angezogen

Taster / Erweiterungssender Funktionieren nicht in Verbindung mit unseren alteren Libra-Geräten ... • Libra + ist nicht mit dem früheren Libra-System kompatibel. • Verwenden Sie nur mit Libra + gekennzeichene Zubehörteile.

Spezifikationen

Spezifikationen	Klingel	Klingelknopf
Betriebstemperatur	0 bis 40°C	-10 bis 40°C
Funkfrequency - GB/Europa	868 MHz	868 MHz
Reichweite (für Freiflächen)	100 m	100 m
Lautstärke (typische Einstellung)	90dBA in 1m	-
HF-Leistung	-	<10 mW
Batterie	LR6	CR2032
Batterielebensdauer(5 Betätigungen pro Tag	12 Monate	18 Monate
IP-Schutzklasse	IP3x	IP55

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihr gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unseren Produkt erhalten Sie von der Friedland-Helpline unter [phone].

Entsorgung

Batterien und Elektroartikel sollenn nicht zusammen mit normalem Hausmull entsorgt werden. Nach Mogglichkeit solten Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei ihrer ortlichen Behörde oder ihrem Fachhändler nach Recycling-Möglichkeiten.

Erklärung

Novar ED&S erklart hiermit, dass these Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.

Zum Entfernen der Batterieabdeckung drücken Sie auf Punkt (C) und schiben Sie die Abdeckung 5 mm darüber. Hebben Sie dann die Abdeckung ab. Legen Sie 3 Alkalibatterien LR6,AA' ein, (nicht im Lieferumfang). Beachten Sie die Polausrichtung (siehe Aufdruck im Batteriefach) (Abb. 3).

Fonctions Carillon

Réglage du volume
