Produkttyp	Drahtloser Taster für Klingel
Marke	Friedland
Modell	D930S Libra+
Stromversorgung	1 CR2032-Batterie (enthalten)
Batterietyp	CR2032, 3V
Max. Reichweite	Bis zu 150 m im freien Gelände
Hauptfunktionen	Drahtlose Übertragung, orangefarbene Kontrollleuchte, kompatibel mit Libra+-Klingeln
Montage	Mit Schrauben oder beiliegendem Klebepad
Abmessungen (ca.)	60 x 60 x 25 mm
Gewicht (ca.)	30 g
Betriebstemperatur	-20°C bis +50°C
Lieferumfang	Taster, CR2032-Batterie, 2 Schrauben, Klebepad
Kompatibilität	Nur mit Libra+-Klingeln (D931S, D932S, D933S)
Installation	Mit Schlitzschraubendreher öffnen, Batterie einlegen, mit Schrauben oder Klebepad befestigen
Sicherheit	Nicht auf Metallstrukturen montieren; beim Bohren Schutzbrille tragen
Wartung	Batterie alle 12 bis 18 Monate ersetzen
Fehlerbehebung	Kurze Leuchte: Batterie schwach; Doppelton nach Klingel: Batterie schwach; kein Ton: Lautstärke oder Programmierung prüfen
Reparierbarkeit / Ersatzteile	CR2032-Batterie austauschbar
Entsorgung	Gemäß den örtlichen Recyclingrichtlinien
Garantie	Herstellergarantie Friedland

Häufig gestellte Fragen - D930S Libra+ FRIEDLAND

Wie installiere ich den Libra+-Taster?

Öffnen Sie den Taster, indem Sie einen Schlitzschraubendreher in den Schlitz an der Basis einführen. Legen Sie eine CR2032-Batterie mit dem Pluspol nach oben ein. Montieren Sie den Taster mit den Schrauben oder dem beiliegenden Klebepad. Testen Sie vor der endgültigen Befestigung.

Wie ersetze ich die Batterie des Tasters?

Öffnen Sie das Gehäuse mit einem Schlitzschraubendreher, entfernen Sie die alte Batterie und legen Sie eine neue CR2032-Batterie unter Beachtung der Polarität (+ nach oben) ein. Schließen Sie das Gehäuse.

Warum leuchtet die orangefarbene Kontrollleuchte nicht beim Drücken?

Die Leuchte sollte 1 Sekunde lang leuchten. Leuchtet sie nicht oder nur kurz, ist die Batterie entladen. Ersetzen Sie sie durch eine neue CR2032-Batterie.

Die Klingel läutet nicht nach Drücken des Tasters, was tun?

Überprüfen Sie, ob die Lautstärke der Klingel nicht auf Minimum steht. Stellen Sie sicher, dass der Taster in Reichweite ist (max. 150 m im freien Gelände). Programmieren Sie den Taster gegebenenfalls neu, indem Sie die Lernprozedur der Klingel befolgen.

Wie programmiere ich den Taster mit der Klingel?

Schlagen Sie im Handbuch der Libra+-Klingel nach. Normalerweise versetzen Sie die Klingel in den Lernmodus und drücken dann den Taster. Ein Signalton bestätigt die Verbindung.

Welche Batterie wird für den Taster verwendet?

Verwenden Sie eine Knopfzelle vom Typ CR2032, 3V. Verwenden Sie nur neue Alkaline-Batterien.

Ist der Taster mit meinem alten Libra-System kompatibel?

Nein, der Libra+-Taster ist nicht mit alten Libra-Systemen kompatibel. Verwenden Sie nur Zubehör mit der Aufschrift Libra+.

Die Reichweite ist reduziert, wie kann ich sie verbessern?

Halten Sie den Taster und die Klingel von Metallstrukturen (Türrahmen, PVC-U-Fenster) fern. Vermeiden Sie dicke Hindernisse. Ersetzen Sie die Batterien, wenn sie schwach sind. Kalte Bedingungen (unter 5°C) verringern ebenfalls die Reichweite.

Ist der Taster wasserdicht?

Der Taster ist für den Außeneinsatz konzipiert, aber nicht vollständig wasserdicht. Vermeiden Sie direkte Regen- oder übermäßige Feuchtigkeitseinwirkung. Montieren Sie ihn vorzugsweise unter einem Vordach.

Wie entkoppele ich den Taster von der Klingel?

Zum Entkoppeln folgen Sie der Verlernprozedur der Klingel (siehe Handbuch). Halten Sie im Allgemeinen eine Taste an der Klingel gedrückt, bis ein Signalton ertönt, und drücken Sie dann den zu entkoppelnden Taster.

BEDIENUNGSANLEITUNG D930S Libra+ FRIEDLAND

Packungsinhalt überprüfen..... Pg. 7

Sicherheit......

Einrichtung......

Klingelknopf öffnen..... Pg. 8

Klingelknopfbatterie einlegen......

Anbringen des klingelknopfes ......

Störungssuche...... Pg. 9

Spezifikationen...... Pg. 10

Entsorgung......

Erklärung......

Garantie......

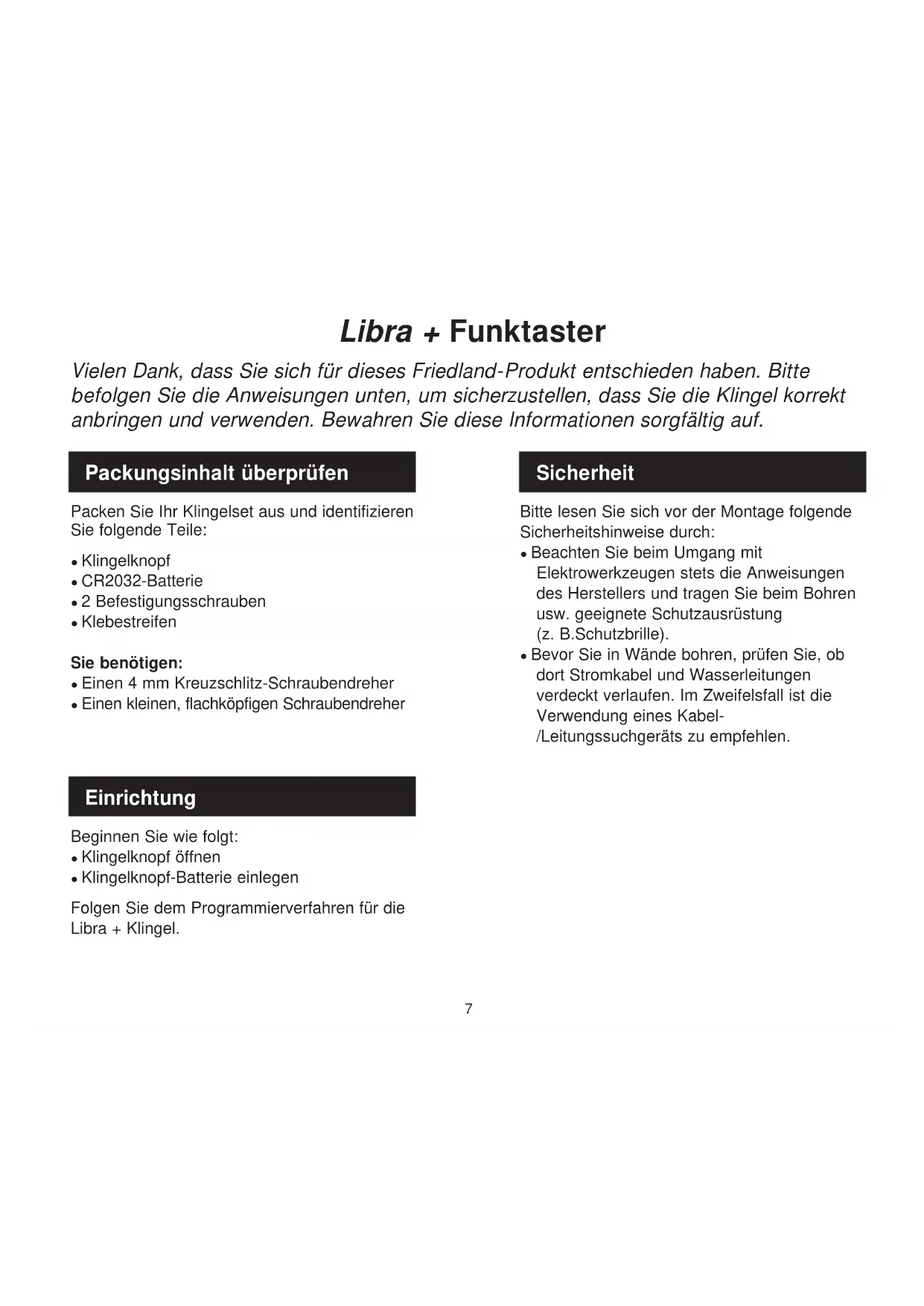

Libra + Funktaster

Vielen Dank, dass Sie sich für dieses Friedland-Produkt entschieden haben. Bitte befolgen Sie die Anweisungen unten, um sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden. Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

• Klingelknopf
• CR2032-Batterie
  • 2 Befestigungsschrauben
• Klebestreifen

Sie benötigen:

• Einen 4 mm Kreuzschlitz-Schraubendreher
• Einen kleinen, flachköpfigen Schraubendreher

Einrichtung

Beginnen Sie wie folgt:

• Klingelknopf öffnen
  • Klingelknopf-Batterie einlegen

Folgen Sie dem Programmierverfahren für die Libra + Klingel.

Sicherheit

Bitte lesen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und tragen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B.Schutzbrille).
• Bevor Sie in Wände bohren, prüfen Sie, ob dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel-/Leitungssuchgeräts zu empfehlen.

Klingelknopf öffnen

Schieben Sie einen flachköpfige Schraubendreher in Schlitz A unten am Klingelknopf. Drücken Sie die Abdeckung vorsichtig nach oben, um sie von der Unterseite zu lösen.

Abb. 1

Klingelknopfbatterie einlegen

Legen Sie die CR2032-Knopfbatterie ein. Die mit „+“ gekennzeichnete Seite weist dabei nach oben. (Abb. 2)

Abb. 2

Anbringen des klingelknopfes

Befestigen Sie den Klingelknopf mithilfe der mitgelieferten Schrauben (siehe Abb. 3). Testen Sie den Klingelknopf, bevor Sie ihn anbringen. Befestigen Sie ihn nicht an Metallteilen.

Abb. 3

Störungssuche

Im Lernmodus ist ein Piepton hörbar ...Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.Wenn Sie dem Klingelknopf ein anderes Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgängig machen“ beschrieben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptöne ...Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte.Legen Sie eine neue Batterie Typ CR2032 ein.

Bei Betätigen des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel funktioniert nicht ...Prüfen Sie, ob die richtigen Batterien verwendet werden. Verwenden Sie nur Alkalibatterien.Vergewissern Sie sich, dass die Batterien korrekt ausgerichtet sind.Möglicherweise befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes.Probieren Sie die Klingel an einer anderen Position aus.Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sie ihn ein.

Es ist kein Klingelton hörbar ...Vergewissern Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Die Reichweite ist reduziert ...Metallstrukturen und uPVC-Türrahmen können die Reichweite des Produkts verringern.Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Nähe von Metallteilen.Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt.Wände und Decken reduzieren die Reichweite.Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12 –18 Monate aus. Bei kaltem Wetter (unter 5°C ) müssen die Batterien möglicherweise häufiger ausge wechselt werden sind.

Klingelknopf funktionieren nicht in Verbindung mit meinen älteren Libra-Geräten ...Libra + ist nicht mit dem früheren Libra-System kompatibel.Verwenden Sie nur mit Libra + gekennzeichnete Zubehörteile.

Spezifikationen

Spezifikationen	Klingelknopf
Betriebstemperatur	-10 bis 40°C
Funkfrequenz –	868 MHz
GB/Europa)HF-Leistung	<10 mW
Batterie	CR2032
Batterielebensdauer(5 Betätigungen pro Tag)	18 Monate
IP-Schutzklasse	IP55

Erklärung

Novar ED&S erklärt hiermit, dass dieses Klingelknopf den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.

Entsorgung

Batterien und Elektroartikel sollten nicht zusammen mit normalem Hausmüll entsorgt werden. Nach Möglichkeit sollten Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Fachhändler nach Recycling-Möglichkeiten.

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihre gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Helpline unter [phone].
