Producttype	Draadloze deurbeldrukknop
Merk	Friedland
Model	D930S Libra+
Voeding	1 CR2032 batterij (inbegrepen)
Batterijtype	CR2032, 3V
Maximaal bereik	Tot 150 meter in open veld
Hoofdfuncties	Draadloze transmissie, oranje controlelampje, compatibel met Libra+ deurbellen
Montage	Met schroeven of meegeleverde lijmbevestiging
Afmetingen (ongeveer)	60 x 60 x 25 mm
Gewicht (ongeveer)	30 g
Bedrijfstemperatuur	-20°C tot +50°C
Inhoud van de doos	Drukknop, CR2032 batterij, 2 schroeven, lijmbevestiging
Compatibiliteit	Alleen met Libra+ deurbellen (D931S, D932S, D933S)
Installatie	Openen met platte schroevendraaier, batterij plaatsen, vastzetten met schroeven of lijm
Veiligheid	Niet monteren op metalen structuren; gebruik een veiligheidsbril bij het boren
Onderhoud	Vervang de batterij elke 12 tot 18 maanden
Probleemoplossing	Kort lampje: batterij bijna leeg; dubbele piep na bel: batterij bijna leeg; geen geluid: controleer volume of programmering
Repareerbaarheid / Onderdelen	Vervangbare CR2032 batterij
Afvoer	Volgens de lokale recyclagerichtlijnen
Garantie	Fabrieksgarantie Friedland

Veelgestelde vragen - D930S Libra+ FRIEDLAND

Hoe installeer ik de Libra+ drukknop?

Open de knop door een platte schroevendraaier in de gleuf aan de onderkant te steken. Plaats een CR2032 batterij met de + kant naar boven. Bevestig de knop met de schroeven of meegeleverde lijmbevestiging. Test voordat u definitief vastzet.

Hoe vervang ik de batterij van de drukknop?

Open de behuizing met een platte schroevendraaier, verwijder de oude batterij en plaats een nieuwe CR2032 batterij met de juiste polariteit (+ naar boven). Sluit de behuizing.

Waarom gaat het oranje lampje niet branden wanneer ik indruk?

Het lampje moet 1 seconde branden. Als het niet of heel kort brandt, is de batterij leeg. Vervang deze door een nieuwe CR2032 batterij.

De deurbel gaat niet na het indrukken van de knop, wat nu?

Controleer of het volume van de bel niet op minimaal staat. Zorg ervoor dat de knop binnen bereik is (max 150 m in open veld). Herprogrammeer de knop indien nodig volgens de aanleerprocedure van de bel.

Hoe programmeer ik de drukknop met de deurbel?

Raadpleeg de handleiding van de Libra+ deurbel voor de programmeerprocedure. Zet de bel in de aanleermodus en druk op de drukknop. Een pieptoon bevestigt de koppeling.

Welke batterij moet ik gebruiken voor de drukknop?

Gebruik een knoopcelbatterij type CR2032, 3V. Gebruik alleen nieuwe alkalinebatterijen.

Is de drukknop compatibel met mijn oude Libra-systeem?

Nee, de Libra+ drukknop is niet compatibel met oude Libra-systemen. Gebruik alleen accessoires met de vermelding Libra+.

Het bereik is verminderd, hoe kan ik het verbeteren?

Plaats de knop en de bel uit de buurt van metalen structuren (deurkozijnen, PVC-U ramen). Vermijd dikke obstakels. Vervang de batterijen als ze zwak zijn. Koude omstandigheden (onder 5°C) verminderen ook het bereik.

Is de drukknop waterdicht?

De knop is ontworpen voor buitengebruik maar is niet volledig waterdicht. Vermijd directe blootstelling aan regen of overmatige luchtvochtigheid. Monteer hem bij voorkeur onder een afdak.

Hoe ontkoppel ik de drukknop van de deurbel?

Voor het ontkoppelen volgt u de uitleerprocedure van de bel (raadpleeg de handleiding). Houd gewoonlijk een knop op de bel ingedrukt tot u een piep hoort, druk dan op de te ontkoppelen drukknop.

GEBRUIKSAANWIJZING D930S Libra+ FRIEDLAND

Instructie handleiding

D930S/D931S/D932S/D933S Libra+ belknop

Instruccione Manuel

D930S/D931S/D932S/D933S Libra plus pulsador

Specificaties	Belknop
Werktemperatuur	-10 tot 40°C
RF- frequentie – VK / Europa	868MHz
RF- vermogen	<10mW
Batterijtype	CR2032
Levensduur batterij(5 activeringen / dag)	18 maanden
IP-classificatie	IP55

Verklaring

Novar ED&S verklaart hierbij dat deze draadloze deurbelset in overeenstemming is met de noodzakelijke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.

Verwijderen en recycling

Batterijen en verbruikte elektrische producten dienen niet met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de daarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met de plaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Garantie

Friedland garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijke rechten. Als u meer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268 563066.

Controleer de inhoud van de verpakking...... Pg. 17

Veiligheid......

Snelstart......

Open de belknop.... Pg. 18

Het plaatsen van de batterij voor de belknop ..

Het installeren van de belknop......

Probleemoplossing..... Pg. 19

Specifications..... Pg. 20

Verwijderen en recycling ....

Garantie......

Verklaring......

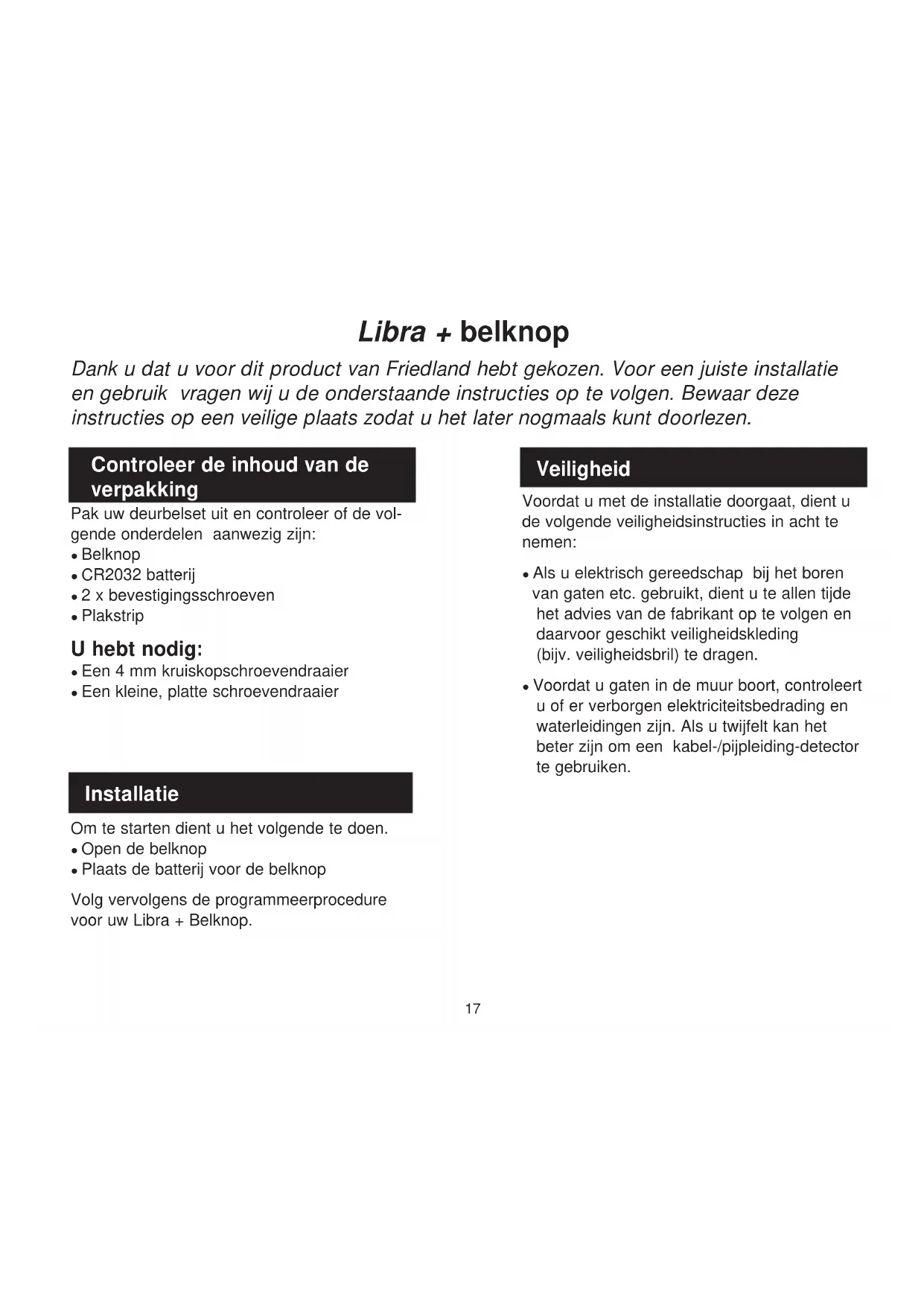

Libra + belknop

Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installatie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veilige plaats zodat u het later nogmaals kunt doorlezen.

Controleer de inhoud van de verpakking

Pak uw deurbelset uit en controleer of de volgende onderdelen aanwezig zijn:

• Belknop
• CR2032 batterij
• 2 x bevestigingsschroeven
• Plakstrip

U hebt nodig:

• Een 4 mm kruiskopschroevendraaier
• Een kleine, platte schroevendraaier

Installatie

Om te starten dient u het volgende te doen.

• Open de belknop
• Plaats de batterij voor de belknop

Volg vervolgens de programmeerprocedure voor uw Libra + Belknop.

Veiligheid

Voordat u met de installatie doorgaat, dient u de volgende veiligheidsinstructies in acht te nemen:

• Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tijde het advies van de fabrikant op te volgen en daarvoor geschikt veiligheidskleding (bijv. veiligheidsbril) te dragen.
• Voordat u gaten in de muur boort, controleert u of er verborgen elektriciteitsbedrading en waterleidingen zijn. Als u twijfelt kan het beter zijn om een kabel-/pijpleiding-detector te gebruiken.

Open de belknop

Gebruik een platte schroevendraaier en steekt deze in sleuf A, aan de onderkant van de belknop. Maak voorzichtig een opening tussen de deksel en de behuizing.

Het plaatsen van de batterij voor de belknop

Plaats de platte batterij CR2032. Controleer dat de kant met de markering ‘+’ naar boven toe gericht is.(Fig. 2)

Fig. 2

Het installeren van de belknop

Installeer de belknop m.b.v. de meegeleverde schroeven (zie Fig 3). Test de belknop voordat u deze bevestigt. Voorkom het bevestigen op metalen delen.

Fig. 3

Probleemoplossing

Een ‘beep’-geluiden wordt tijdens de leermodus weergegeven...De belknop die u programmeert werd reeds door de gong geleerd.Als u het pictogram gerelateerd aan de belknop wilt wijzigen, maakt u gebruik van de wisprocedure,programmeert u de belknop weer.

Twee ‘beep’-geluiden worden na de normale melodie van de gong weergegeven...Dit geeft aan dat de batterij in de belknop die de gong activeert bijna leeg is. Plaats een nieuwe batterij, type

Als de belknop wordt geactiveerd en de amberkleurige verlichting niet oplicht of slechts gedurende een korte tijd...Bij een normale werking, zal de amberkleurige verlichting gedurende 1 seconde oplichten. Als de batterij bijna leeg is, zal het licht alleen gedurende korte tijd oplichten. Plaats een batterij, type CR2032.

De gong werk niet...Controleer of de batterijen van het juiste type zijn, t.w. .Gebruik alleen alkaline batterijenControleer of de batterijen op de juiste wijze zijn geplaatst.Het kan zijn dat de gong buiten het bereik van de belknop staat opgesteld. Probeer om de gong op een andere locatie te plaatsen.

Het kan zijn dat de gong de identiteit van de functie van de belknop nog niet heeft geleerd.Volg de programmeerprocedure.De gong geeft geen geluid...Controleer of het geluidsniveau niet op de minimale stand staat ingesteld.Het bereik is gereduceerd...Metalen structuren, inclusief PVC-deurframes kunnen het bereik van het product beperken.Voorkom het installeren van de belknop of gong op of bij een metalen structureren.Overig apparatuur kunnen radio-interferentie veroorzaken, die van invloed zijn op uw gong.

Muren en plafonds beperken het bereik.Zwakke batterijen zullen het bereik beperken. Batterijen dien 1 x per 12 –18 maanden ver vangen te worden. In koude omstandigheden, (minder dan 5°C), batterijen dienen mogelijk vaker vervangen te worden.Gong werk niet met mijn oudere apparatuur van Libra...Libra + is niet compatibel met eerdere Libra-systemen.Gebruik alleen accessoires met de markering Libra +

Specifications

Specificaties	Belknop
Werktemperatuur	-10 tot 40°C
RF- frequentie – VK / Europa	868MHz
RF- vermogen	<10mW
Batterijtype	CR2032
Levensduur batterij(5 activeringen / dag)	18 maanden
IP-classificatie	IP55

Verklaring

Novar ED&S verklaart hierbij dat deze draadloze deurbelset in overeenstemming is met de noodzakelijke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC.

Verwijderen en recycling

Batterijen en verbruikte elektrische producten dienen niet met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de daarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met de plaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen.

Garantie

Friedland garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijke rechten. Als u meer informatie over ons product wenst kunt u contact opnemen met de Friedland helpline op 01268 563066.
