GEBRUIKSAANWIJZING D911S Libra+ FRIEDLAND

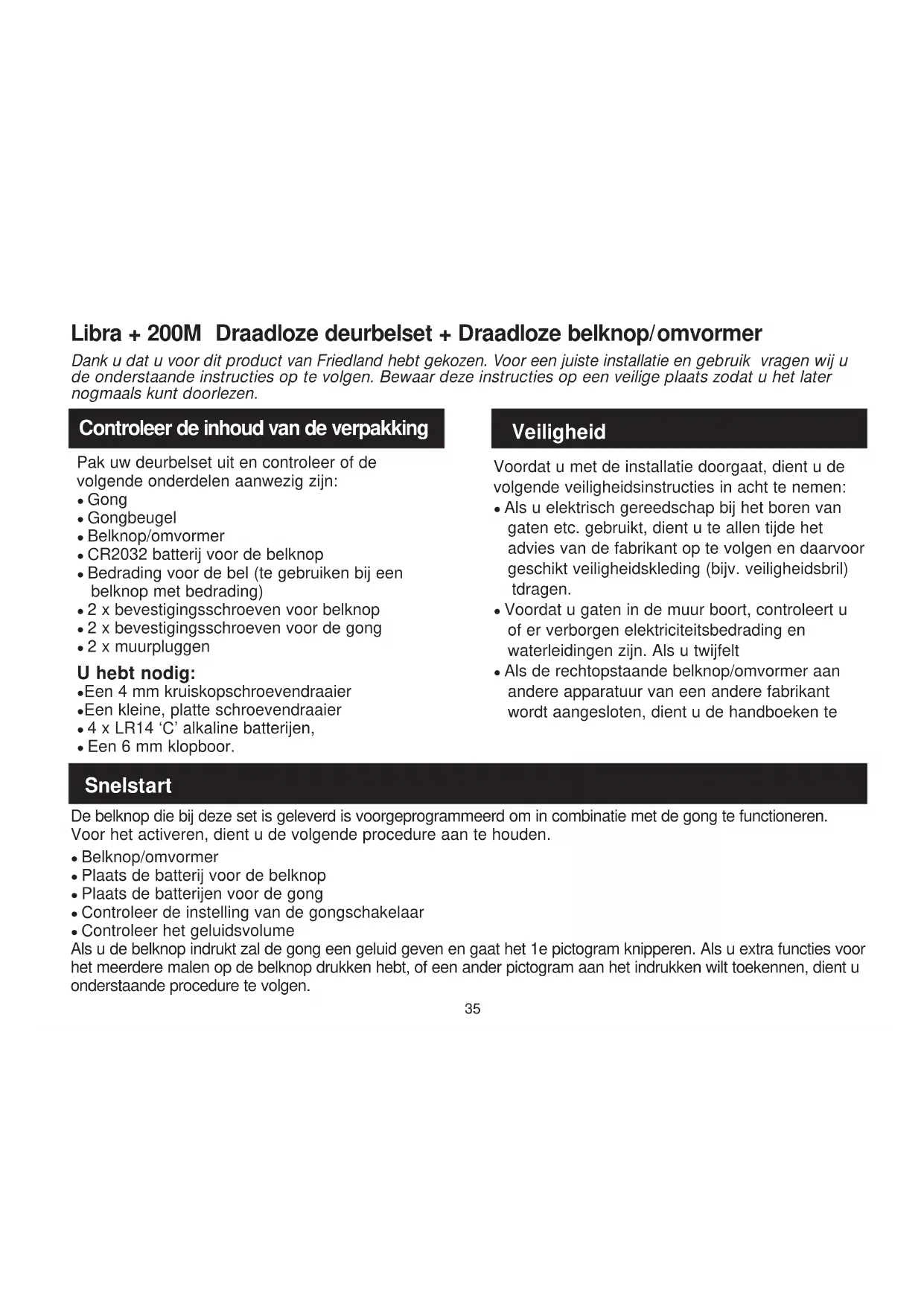

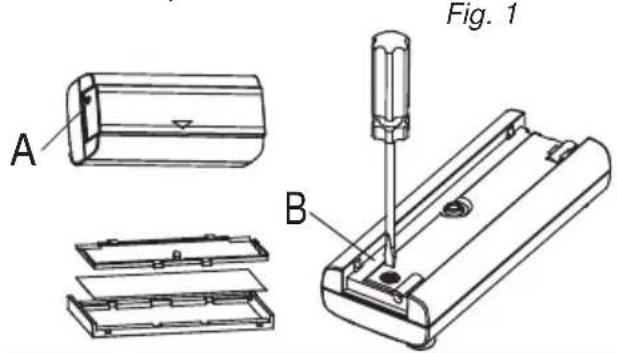

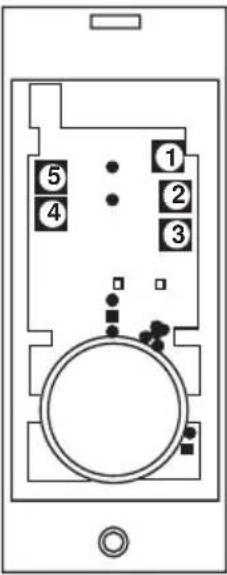

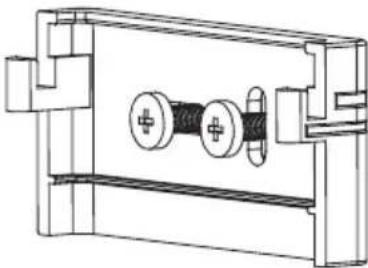

LR14 12 mois IP3x D935,D935E34 Installatie Libra + 200M Draadloze deurbelset + Draadloze belknop/omvormer Controleer de inhoud van de verpakking............ Pg. 35 Veiligheid............................................................. Snelstart.............................................................. Open de belknop/verwijder het naamplaatje....... Pg. 36 Het plaatsen van de batterij voor de belknop..... Het plaatsen van de batterijen voor de gong ..... Gong- functies..................................................... Pg. 37 Standen van de schakelaar................................... Geluidsniveau......................................................... Schuifvenster ......................................................... Gebruik van de pictogrammen ........................... Pg. 38 Programmeerprocedure...................................... Herhalingsfunctie................................................. Pg. 39 Gongmelodieën................................................... Het installeren van de belknop ........................... Locatie van de gong............................................ Functies van de belknop / omvormer ................. Pg. 40 Standaard aansluitingen...................................... Pg. 41 Probleemoplossing ............................................. Pg. 42 Specificaties ....................................................... Pg. 44 Verwijderen en recycling..................................... Garantie............................................................... Verklaring............................................................. DUTCH35 Libra + 200M Draadloze deurbelset + Draadloze belknop/omvormer Dank u dat u voor dit product van Friedland hebt gekozen. Voor een juiste installatie en gebruik vragen wij u de onderstaande instructies op te volgen. Bewaar deze instructies op een veilige plaats zodat u het later nogmaals kunt doorlezen. Pak uw deurbelset uit en controleer of de volgende onderdelen aanwezig zijn: ● Gong● Gongbeugel● Belknop/omvormer● CR2032 batterij voor de belknop● Bedrading voor de bel (te gebruiken bij een belknop met bedrading) ● 2 x bevestigingsschroeven voor belknop● 2 x bevestigingsschroeven voor de gong● 2 x muurpluggen U hebt nodig: ●Een 4 mm kruiskopschroevendraaier ●Een kleine, platte schroevendraaier● 4 x LR14 ‘C’ alkaline batterijen, ● Een 6 mm klopboor. Controleer de inhoud van de verpakking Veiligheid Voordat u met de installatie doorgaat, dient u de volgende veiligheidsinstructies in acht te nemen: ● Als u elektrisch gereedschap bij het boren van gaten etc. gebruikt, dient u te allen tijde het advies van de fabrikant op te volgen en daarvoor geschikt veiligheidskleding (bijv. veiligheidsbril) tdragen. ● Voordat u gaten in de muur boort, controleert u of er verborgen elektriciteitsbedrading en waterleidingen zijn. Als u twijfelt ● Als de rechtopstaande belknop/omvormer aan andere apparatuur van een andere fabrikant wordt aangesloten, dient u de handboeken te De belknop die bij deze set is geleverd is voorgeprogrammeerd om in combinatie met de gong te functioneren. Voor het activeren, dient u de volgende procedure aan te houden. ● Belknop/omvormer● Plaats de batterij voor de belknop ● Plaats de batterijen voor de gong ● Controleer de instelling van de gongschakelaar● Controleer het geluidsvolume Als u de belknop indrukt zal de gong een geluid geven en gaat het 1e pictogram knipperen. Als u extra functies voor het meerdere malen op de belknop drukken hebt, of een ander pictogram aan het indrukken wilt toekennen, dient u onderstaande procedure te volgen. Snelstart36 Plaats de platte batterij CR2032. Controleerdat de kant met de markering ‘+’ naar boventoe gericht is. (Fig. 2). Het plaatsen van de batterij voor de belknop/ omvormer Fig. 2CR2032 Gebruik hiervoor een ballpoint en druk op hetpunt zoals aangegeven in Fig 1 en verwijder vervolgens het naamplaatje. Indien gewenst, kuntu beide delen van het naamplaatje van elkaarhalen en op het kaartje schrijven. Draai deopsluitschroef A los en verwijder de achterzijdevan de belknop. Open de belknop/omvormer het naamplaatje Om de batterijdeksel van de gong te verwijderen,drukt u op punt C en schuift u de deksel ca. 5 mmomlaag, waarna u de deksel kunt verwijderen. Plaats 4 x LR14 ‘C’ alkaline batterijen, (niet meegeleverd). Let hierbij op de polen zoals in het batterijcompartiment zijnaangegeven (Fig. 3). Het plaatsen van de batterijen voor de gong Fig. 3

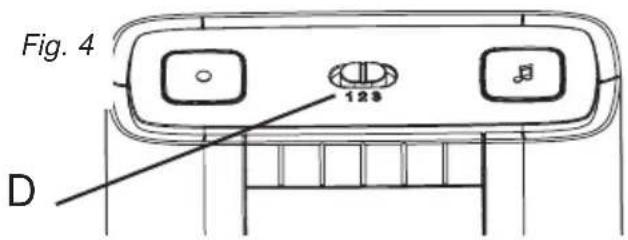

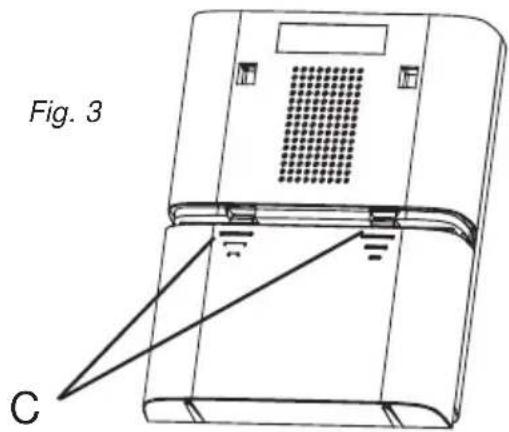

Fig. 137 Mute Om het geluid uit te schakelen, stelt u de schakelaar (D) in op stand 1. Knipperlicht uit Om het blauwe knipperlicht uit te schakelen, stelt u de schakelaar (D) in op stand 3. Standaard werking Voor een standaard werking (geluid + knipper- licht), stelt u de schakelaar (D) in op stand 2. Gong- functies Standen van de schakelaar De volumeknop voor het regelen van het geluid- sniveau treft u achter het schuifvenster aan, aan de voorkant van de gong. Stel het geluidsvolume in eerste instantie op het middelste niveau in. Indien gewenst kunt u, nadat u uw systeem hebt getest, het volume aanpassen. Geluidsniveau

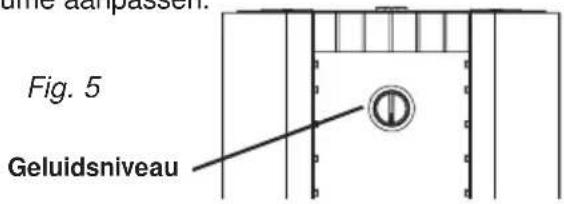

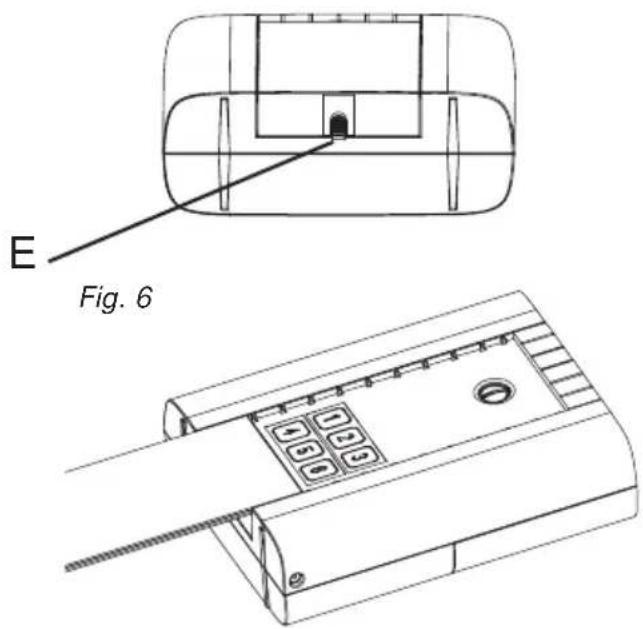

Geluidsniveau Fig. 4 Fig. 5 Schuifvenster Fig. 6 Ontgrendel de vergrendeling E en schuif het venster open E38 Naast de gongtonen, heeft uw gong een visuele indicatie om aan te geven welk apparaat de gong geactiveerd heeft.Er zal een pictogram oplichten, als de gong door een druk op de deurbel of een andere soortgelijk apparaat werd geactiveerd. De gong is voorzien van zes pictogrammen: ‘De pictogrammen ‘Voordeur’ en ‘Achterdeur’ worden meestal gebruikt voor het indrukken van de deurbel. De overige pictogrammen zijn bestemd om te gebruiken bij ander, compatibel apparatuur, zoals een PIR- bewegingsdetector en een telefoonbeldetector. Pictogrammen, met de nummers 1 tot 6 zijn eveneens beschikbaar. De pictogrammen zijn zelfklevend en worden geleverd in strips van 3. Indien gewenst kunnen de pictogrammen veranderd worden door het schuifvenster van de gong te openen en vervolgens de strips er voorzichtig vanaf te trekken. Ook kunnen de strips in afzonderlijke pictogrammen worden geknipt en vervolgens in een andere volgorde op de gong worden aangebracht. Gebruik de Programmeerprocedure om het gerelateerde pictogram met een druk op de knop te wijzigen Gebruik van de pictogrammen

Voordeur Achterdeur AlertheidsymboolIndringer Telefoon Pager/kevfob

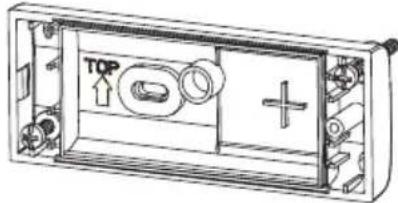

Programmeerprocedure Leermodus Om de gong in te stellen zodat de identiteit van het indrukken van de belknop wordt geleerd, gaat u als volgt te werk: ● Druk op de knop ● en houd deze ingedrukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram wordt verlicht waarvan u de functie wilt wissen, laat u de knop los. ● Als het door u gekozen pictogram is verlicht, drukt u op de belknop. De gong geeft geluid. Het pictogram zal gaan knipperen. Wisprocedure Als u een functie uit het geheugen van de gong wilt verwijderen: ● Druk op de knop ● en houd deze ingerukt. Op volgorde zullen de pictogrammen gaan branden. Als het pictogram wordt verlicht waarvan u de functie wilt wissen, laat u de knop los. ● Druk op de knoppen ● & en houd deze ingedrukt totdat u een ‘beep’-geluid hoort. De melodie wijzigen Druk op de knop. Terwijl de pictogram knippert, drukt u op de knop . Druk nogmaals op de knop waarna de melodie zal wijzigen. Herhaal dit totdat u de melodie hoort die u wilt laten afspelen. De melodie wijzigen39 Het kort indrukken van de knop ● zal het pictogram laten knipperen dat het laatst werd gebruikt. Herhalingsfunctie Het plaatsen van de belknop kan ofwel door de dubbelzijdige plakstrip of de meegeleverde schroeven (zie Fig 7) te gebruiken. Test de belknop voordat u deze bevestigt. Voorkom het bevestigen Het installeren van de belknop Gongmelodieën Om de melodieën van de gong te kunnen horen zonder dat de belknop wordt ingedrukt, drukt u op de knop . Het nogmaals op de knop drukken zal de melodie wijzigen. Fig. 7 De gong kan een vrijstaand locatie hebben, of op de muur m.b.v. de meegeleverde muurbeugels gemonteerd zijn. Als muurmontage wordt geprefereerd, schroeft u de beugels aan de muur, (zie Fig 8). Locatie van de gong Fig. 8Functies van de belknop / omvormer De belknop in deze set kan als een aparte draadloze belknop worden gebruikt. Bovendien kan de bel- knop worden gebruikt als een koppeling tussen een bestaand, van bedrading voorzien deurbelsysteem of van een van de volgende systemen: ● Een standaard, van bedrading voorziene, belknop ● Een verlichte belknop en transformator ● Een raam- of deurcontact ● Elk type apparatuur met N/O of N/C , spanningloze contacten. ● El type apparatuur dat de juiste controlesignalen weergeeft < 24V (AC of DC). Zie Standaard aansluitingen (C1-7). Belangrijke mededeling: extra bedrading kan via het doorvoerbuisje aan de achterklant van de belknop, aan de belknop worden gekoppeld. Zodra het doorvoerbuisje eenmaal is doorboord of hier een inkeping in is gemaakt, adviseren wij dat deze binnenshuis wordt gemonteerd. Schema Toepassing Werking Met bedrading aangesloten belknop of ‘'standaard geopende' stand / contacten Deur- en raamcontact, 'standaard gesloten' stand / contacten Een verlichte knop, (met transformator) Rechtopstaande belknop /omvormer – locatie aansluitingspunten Een standaard deurbel met bedrading of bedraingschema van de gong – aangedreven door een transformator Omvormer aangesloten aan een deurbel met bedrading – aangedreven door een transformator Omvormer aangesloten aan een deurbel met bedrading of bedradingschema van de gong – aangedreven door een batterij Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie weer. Als de schakelaar in de geopende stand staat ingesteld, geeft de gong een 'Alarm' –geluid. Als de schakelaar in de gesloten stand staat ingesteld, geeft de gong een melodie weer. Als de deurbel ingedrukt is, zal de Libra+ gong een geluid weergeven Als de deurbel ingedrukt is, zal de Libra+ gong een geluid weergeven

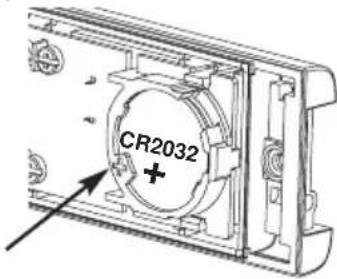

Standaard aansluitingen42 Een ‘beep’-geluiden wordt tijdens de leermodus weergegeven… ● De belknop die u programmeert werd reeds door de gong geleerd. ● Als u het pictogram gerelateerd aan de belknop wilt wijzigen, maakt u gebruik van de wisprocedure, programmeert u de belknop weer. Twee ‘beep’-geluiden worden na de normale melodie van de gong weergegeven… ● Dit geeft aan dat de batterij in de belknop die de gong activeert bijna leeg is. Plaats een nieuwe batterij, type Als de belknop wordt geactiveerd en de amberkleurige verlichting niet oplicht of slechts gedurende een korte tijd… ● Bij een normale werking, zal de amberkleurige verlichting gedurende 1 seconde oplichten. Als de batterij bijna leeg is, zal het licht alleen gedurende korte tijd oplichten. Plaats een batterij, type CR2032. De gong werk niet… ● Controleer of de batterijen van het juiste type zijn, t.w. .Gebruik alleen alkaline batterijen. ● Controleer of de batterijen op de juiste wijze zijn geplaatst. ● Het kan zijn dat de gong buiten het bereik van de belknop staat opgesteld. Probeer om de gong op een andere locatie te plaatsen. ● Het kan zijn dat de gong de identiteit van de functie van de belknop nog niet heeft geleerd. Volg de programmeerprocedure. De gong geeft geen geluid… ● Controleer de ingestelde stand van de gong. ● Controleer of het geluidsniveau niet op de minimale stand staat ingesteld. De gong geeft geen geluid… ● Controleer of het geluidsniveau niet op de minimale stand staat ingesteld. Probleemoplossing43 Het bereik is gereduceerd… ● Metalen structuren, inclusief PVC-deurframes kunnen het bereik van het product beperken. Voorkom het installeren van de belknop of gong op of bij een metalen structureren. ● Overig apparatuur kunnen radio-interferentie veroorzaken, die van invloed zijn op uw gong. ● Muren en plafonds beperken het bereik. ● Zwakke batterijen zullen het bereik beperken. Batterijen dien 1 x per 12 –18 maanden ver vangen te worden. In koude omstandigheden, (minder dan 5ºC), batterijen dienen mogelijk vaker vervangen te worden. Den ravgule lampe blinker… ● Når dørklokkens batteri er lavt, lyser en ravgul lampe hvert 5. sekund. Isæt nye batterier i dørklokken. Gebruik alleen alkaline batterijen. Amberkleurig licht knippert… ● Als de batterij van de gong bijna leeg is, zal elke 5 seconden een amberkleurige lichtje knipperen. Plaats nieuwe batterijen in de gong en gebruik hiervoor type LR14 ‘C’ cellen. Gebruik alleen alkaline batterijen Als de signaalomzetter van de belknop is gebruikt, werkt de gong niet… ● Controleer of de bedrading naar de belknop juist is aangesloten. ● Controleer of de juiste aansluitingspunten terminals zijn gebruikt en de schroeven aangedraaid zijn. Gong / belknop werk niet met mijn oudere apparatuur van Libra… ● Libra + is niet compatibel met eerdere Libra-systemen. ● Gebruik alleen accessoires met de markering Libra +.44 Friedland, The Arnold Centre, Paycocke Road, Basildon, Essex, SS14 3EA www.friedland.co.uk Friedland garandeert dit product voor een periode van 2 jaar vanaf de datum van aankoop. Een bewijs van aankoop is vereist; dit geeft geen invloed op uw wettelijke recht- en. Als u meer informatie over ons product wenst kunt u contact opne- men met de Friedland helpline op

Garantie Batterijen en verbruikte elektrische producten dienen niet met het huishoudelijk afval verwijderd te worden. Zorg er a.u.b. voor dat deze producten op de daarvoor bestemde locaties, ter recycling, worden aangeboden. Neem contact op met de plaatselijke autoriteiten of uw dealer voor meer informatie over het verwijderen. Verwijderen en recycling Novar ED&S verklaart hierbij dat deze draadloze deurbelset in overeenstemming is met de noodzakelijke vereisten en overige relevante bepalingen van de Richtlijn Radio- en telecommunicatieapparatuur (R&TTE), 1999/5/EC. Verklaring Spécifications Ominaisuudet Werktemperatuur RF- frequentie – VK/Europa Range (open Field) Volumeniveau (kenmerkend) RF- vermogen Batterijtype Levensduur batterij (5 activeringen / dag) IP-classificatie Vermogensadapter Belknop -10 tot 40ºC 868MHz 200 meters
