D911S Libra+ - Sonnette de portes FRIEDLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sonnette de portes sans fil
Marque	Friedland
Modèle	D911S Libra+
Fréquence RF	868 MHz
Portée maximale	200 mètres (en champ libre)
Alimentation du carillon	4 piles alcalines LR14 (non fournies)
Alimentation du bouton poussoir	1 pile CR2032 (incluse)
Niveau sonore	90 dBA à 1 mètre
Nombre de sonneries	Plusieurs mélodies sélectionnables
Icônes visuelles	6 icônes (porte d'entrée, porte arrière, alerte, intrus, téléphone, télécommande)
Fonctions	Réglage volume, coupure son, extinction flash, mode apprentissage, désapprentissage, rappel, changement de sonnerie
Classification IP du carillon	IP3x
Classification IP du bouton	IP55
Température d'exploitation du carillon	0 °C à 40 °C
Température d'exploitation du bouton	-10 °C à 40 °C
Garantie	2 ans
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Respecter les consignes de sécurité avant perçage (vérifier câbles et canalisations). Utiliser des équipements de protection.
Pièces détachées et réparabilité	Piles CR2032 et LR14 disponibles dans le commerce. Pas de pièces détachées spécifiques fournies par le fabricant.

FOIRE AUX QUESTIONS - D911S Libra+ FRIEDLAND

Comment changer la sonnerie du carillon ?

Appuyez sur le bouton poussoir, puis lorsque l'icône clignote, appuyez sur le bouton ♪ pour parcourir les mélodies. Appuyez à nouveau pour changer jusqu'à obtenir la sonnerie souhaitée.

Que faire si le carillon ne sonne pas ?

Vérifiez la position du commutateur du carillon (doit être sur 2 pour son+flash). Assurez-vous que le volume n'est pas au minimum. Vérifiez les piles du carillon et du bouton.

Comment associer un nouveau bouton poussoir au carillon ?

Maintenez enfoncé le bouton • jusqu'à ce que les icônes défilent. Relâchez sur l'icône souhaitée, puis actionnez le bouton poussoir. Le carillon sonnera et l'icône clignotera.

La portée de la sonnette est réduite. Que faire ?

Évitez de monter le bouton ou le carillon sur des structures métalliques (cadres PVC-U). Les murs et plafonds réduisent la portée. Remplacez les piles si elles sont faibles (tous les 12-18 mois).

Que signifie le clignotement de la lumière orange sur le carillon ?

Une lumière orange qui clignote toutes les 5 secondes indique que les piles du carillon sont faibles. Remplacez-les par des piles alcalines LR14.

Comment désenregistrer un bouton poussoir ?

Maintenez enfoncé le bouton • jusqu'à ce que l'icône associée au bouton s'allume. Relâchez, puis appuyez simultanément sur • et ♪ jusqu'à entendre un bip.

Puis-je utiliser un bouton poussoir filaire avec ce carillon ?

Oui, le bouton poussoir/convertisseur peut être câblé à un système existant. Consultez le manuel pour les connexions types (C1 à C7). Utilisez les bornes appropriées.

Que faire si j'entends un bip lors de la programmation ?

Un bip sonore en mode apprentissage signifie que le bouton poussoir est déjà configuré. Si vous voulez changer d'icône, désenregistrez-le d'abord, puis reprogrammez.

Comment activer ou désactiver le flash lumineux ?

Utilisez le commutateur situé sur le carillon : position 1 = son seul, position 2 = son + flash (normal), position 3 = flash seul.

Quel type de pile utiliser pour le bouton poussoir ?

Utilisez une pile bouton CR2032. Assurez-vous que le côté marqué '+' est vers le haut lors de l'insertion.

MODE D'EMPLOI D911S Libra+ FRIEDLAND

Manuel d'utilisation

D911S/ D915S Libra plus Carillon sans fil 200m avec bouton poussoir/ convertisseur

Carillon 200M portable avec bouton poussoir/convertisseur Libra +

Manuel d'utilisation

Vérification du contenu du carton..... Pg. 24

Sécurité......

Mise en service rapide......

Ouvrir le bouton poussoir/retirer l'étiquette...... Pg. 25

Installation de la pile du bouton pousoir......

Installation des piles du carillon......

Fonctions Carillon.... Pg. 26

Positions du commutateur ....

Réglage du volume ....

Fenêtre coulissante ....

Utilisation des icônes ...... Pg. 27

Procédure de programmation ....

Fonction Rappel ......Pg. 28

Sonneries du carillon....

Montage du bouton poussoir......

Position du carillon....

Fonctions bouton poussoir/convertisseur......Pg. 29

Connexions types ...... Pg. 30

Résolution des problèmes....Pg. 31

Spécifications.... Pg. 32

Mise au rebut et recyclage......

Garantie......

Déclaration......

Carillon 200M portable avec bouton poussoir/convertisseur Libra +

Nous vous remercions d'avoir choisi un produit Friedland. Veuillez suivre les instructions suivantes pour installer et utiliser correctement ce produit. Veuillez garder ces instructions dans un endroit sûr de façon à pouvoir vous y référer à une date ultérieure.

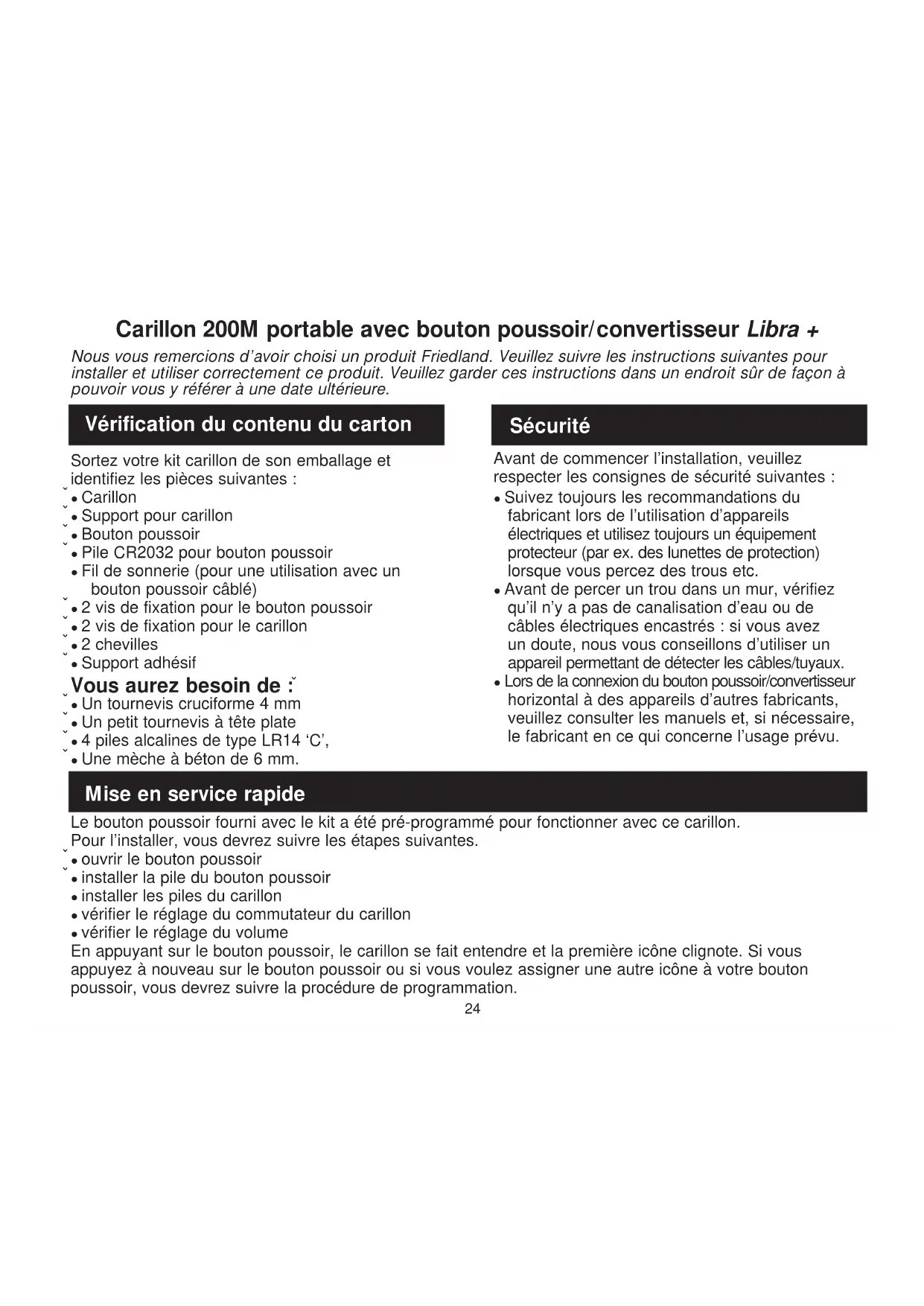

Vérification du contenu du carton

Sortez votre kit carillon de son emballage et identifiez les pièces suivantes :

• Carillon
  • Support pour carillon
• Bouton poussoir
  • Pile CR2032 pour bouton poussoir
• Fil de sonnerie (pour une utilisation avec un bouton poussoir câblé)
  • 2 vis de fixation pour le bouton poussoir
  • 2 vis de fixation pour le carillon
  • 2 chevilles
• Support adhésif

Vous aurez besoin de :

• Un tournevis cruciforme 4 mm
- Un petit tournevis à tête plate
• 4 piles alcalines de type LR14 'C',
- Une mèche à béton de 6 mm.

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Suivez toujours les recommandations du fabricant lors de l'utilisation d'appareils électriques et utilisez toujours un équipement protecteur (par ex. des lunettes de protection) lorsque vous percez des trous etc.
• Avant de percer un trou dans un mur, vérifiez qu'il n'y a pas de canalisation d'eau ou de câbles électriques encastrés : si vous avez un doute, nous vous conseillons d'utiliser un appareil permettant de détecter les câbles/tuyaux.
• Lors de la connexion du bouton poussoir/convertisseur horizontal à des appareils d'autres fabricants, veuillez consulter les manuels et, si nécessaire, le fabricant en ce qui concerne l'usage prévu.

Mise en service rapide

Le bouton poussoir fourni avec le kit a été pré-programmé pour fonctionner avec ce carillon.

Pour l'installer, vous devrez suivre les étapes suivantes.

• ouvrir le bouton poussoir
  • installer la pile du bouton poussoir
  • installer les piles du carillon
  • vérifier le réglage du commutateur du carillon
  • vérifier le réglage du volume

En appuyant sur le bouton poussoir, le carillon se fait entendre et la première icône clignote. Si vous appuyez à nouveau sur le bouton poussoir ou si vous voulez assigner une autre icône à votre bouton poussoir, vous devrez suivre la procédure de programmation.

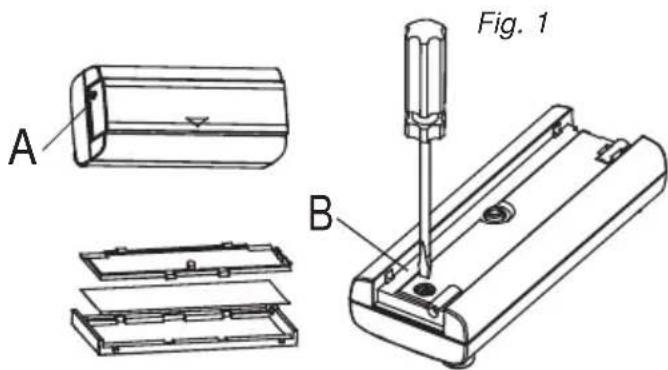

Ouvrir le bouton poussoir/retirer l'étiquette

A l'aide d'un style à bille, appuyez à l'endroit indiqué sur la figure 1 A pour retirer l'étiquette. Si vous le désirez, vous pouvez séparer les deux moitiés du porte-étiquette et écrire sur la carte. Enlevez la vis de retenue B et retirez l'arrière du bouton poussoir.

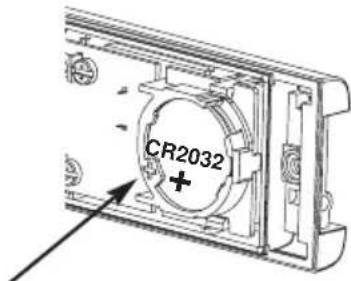

Installation de la pile du bouton poussoir

Insérez une pile bouton de type CR2032. Assurez-vous que la face marquée ‘+’ est sur le dessus (Fig. 2).

Fig. 2

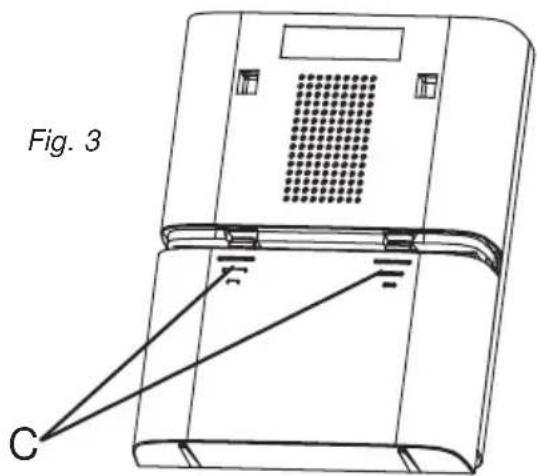

Installation des piles du carillon

Pour enlever le couvercle à piles du carillon, appuyez à l'emplacement C et faites glisser le couvercle vers l'arrière de 5 mm, puis retirez-le en le relevant. Insérez 4 piles alcalines de type LR14 'C' (non fournies). Respectez la polarité indiquée à l'intérieur du compartiment à piles.

Fonctions Carillon

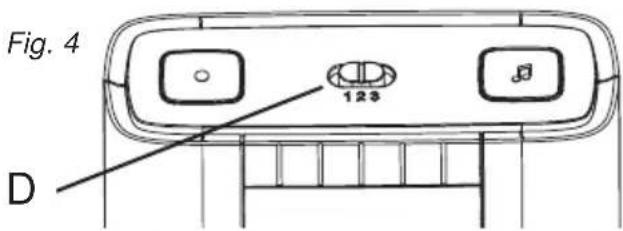

Positions du commutateur

Couper le volume

Pour couper le volume, mettre le bouton (D) sur la position 1.

Eteindre le Flash

Pour éteindre le flash, mettre le bouton (D) sur la position 3

Utilisation normale

Pour une utilisation normale (son + flah), mettre le bouton (D) sur la position 2.

Réglage du volume

Le bouton de réglage du volume se situe derrière la "fenêtre" coulissante à l'avant du carillon. Initialement, mettre le bouton de réglage sur la position du milieu. Une fois le système testé, l'ajuster au volume désiré.

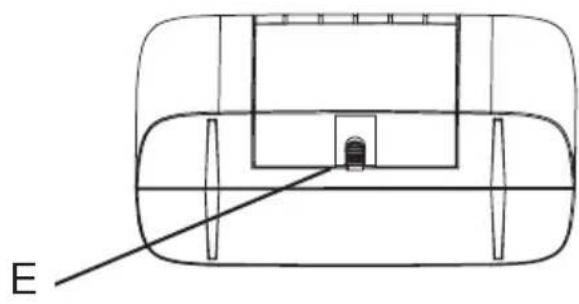

Fenêtre coulissante

Relâcher le bouton E et faire coulisser la fenêtre pour l'ouvrir (Fig. 6).

Utilisation des icônes

En plus des sonneries de carillon, votre carillon indique visuellement l'appareil l'ayant activé. Une icône s'affiche lorsque le carillon est activé par un bouton poussoir ou par un autre appareil compatible. Ce carillon comporte six icônes :

Porte d'entrée

Back door

Alert symbol

Intruder

téléphonique

Pager/Key fob

Les icônes (porte d'entrée) et 'Backdoor' (porte du garage ou porte arrière de la maison) sont généralement utilisées avec les boutons poussoirs. Les autres icônes sont utilisées avec d'autres appareils compatibles, comme les détecteurs de mouvements infrarouges passifs (IRP) ou les détecteurs de sonnerie téléphonique. Les icônes numérotées de 1 à 6 sont également incluses. Ces icônes auto-adhésives sont fournies en bandes de 3. Vous pouvez les changer, si nécessaire, en ouvrant la fenêtre coulissante du carillon et en décollant avec précaution les bandes correspondantes. Vous pouvez, si vous le désirez, découper les bandes en icônes individuelles et les coller sur le carillon dans un ordre différent.

Utilisez la Procédure de programmation pour changer l'icône associée à un bouton poussoir.

Procédure de programmation

Mode Apprentissage

Pour permettre à votre carillon d'apprendre à identifier votre bouton poussoir :

• Appuyez sur le bouton • et maintenez-le enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône voulue s'allume, relâchez le bouton.
• Lorsque l'icône que vous avez sélectionnée est allumée, actionnez le bouton poussoir. Le carillon sonne et l'icône clignote.

Procédure de désapprentissage

Si vous voulez retirer un bouton poussoir de la mémoire du carillon :

• Appuyez sur le bouton • et maintenez-le enfoncé. Chaque icône s'allume à tour de rôle. Lorsque l'icône associée au bouton poussoir à désenregistrer est allumée, relâchez le bouton.
• Appuyez en même temps sur les boutons • et ♪ et maintenez-les enfoncés, jusqu'à ce que vous entendiez un 'bip' sonore.

Changer la sonnerie

Changer la sonnerie

Appuyez sur le bouton poussoir. Lorsque l'icône clignote, appuyez sur le bouton 🎂. Appuyez à nouveau sur ce bouton pour changer de sonnerie. Recommencez jusqu'à ce que vous ayez la sonnerie voulue.

Fonction Rappel

En appuyant rapidement sur le bouton •, la dernière icône utilisée se mettra à clignoter.

Sonneries du carillon

Pour entendre les sonneries du carillon sans appuyer sur le bouton poussoir, appuyez sur le bouton ♪. Appuyez à nouveau sur ce bouton pour changer de sonnerie.

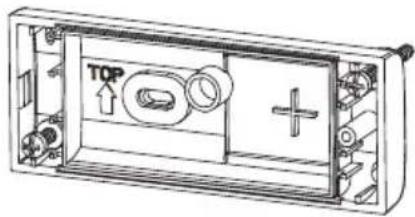

Montage du bouton poussoir

Montez le bouton poussoir à l'aide du support adhésif double face fourni ou des vis fournies (voir Fig. 7). Testez votre bouton poussoir avant de le fixer. Evitez de le monter sur des structures métalliques.

Fig. 7

Le carillon peut être fixé de façon autonome ou monté sur un mur en utilisant le support mural fourni. Si vous voulez le fixer à un mur, vissez le support au mur (voir Fig. 8).

Le carillon s'accroche au support mural comme indiqué ci-contre.

Fig. 8

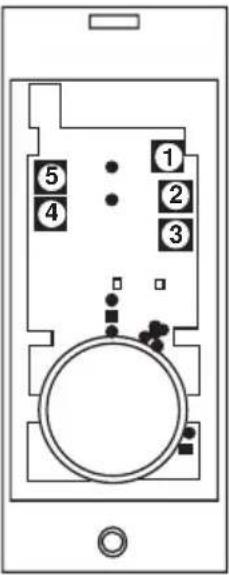

Fonctions bouton poussoir/convertisseur

Dans ce kit, le bouton poussoir peut être utilisé seul, comme un bouton poussoir sans fil. Il peut également servir d'interface avec un système existant de carillon de porte câblé ou avec l'un des systèmes suivants :

• Un bouton poussoir standard filaire
• Un bouton poussoir lumineux avec transformateur
• Un contact pour porte ou fenêtre
• Tout appareil avec contacts hors tension N/O ou N/C.
• Tout appareil générant des signaux de contrôle appropriés < 24V (c.a. ou c.c.).

Voir Connexions types (C1-7).

Note importante : Des connexions filaires supplémentaires peuvent être ajoutées au bouton poussoir via le passe-fil à l'arrière du bouton.

Une fois le passe-fil percé et retiré, nous vous recommandons d'installer le bouton poussoir à l'intérieur uniquement.

Schéma Application Utilisation

C1	bouton poussoir filaire pour carillon ou interrupteurs/contacts ‘normalement ouverts’	lorsque l’interrupteur est fermé, le carillon sonne
C2	Contact porte/fenêtre, interrupteurs/contacts ‘normalement fermés’	lorsque l’interrupteur est ouvert, le carillon donne une sonnerie « d’alerte ».
C3	Un bouton poussoir lumineux (avec transformateur)	lorsque l’interrupteur est fermé, le carillon sonne
C4	Bouton poussoir/convertisseur horizontal – positions terminales
C5	Un circuit câblé type pour sonnerie ou carillon – alimenté par transformateur
C6	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonne
C7	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonnecarillon

Connexions types
C1		C3	C4
C2
C5	C6

Résolution des problèmes

J'entends un ‘ bip’ sonore en mode apprentissage...Le bouton poussoir que vous programmez a déjà été configuré avec ce carillon.Si vous voulez changer l'icône associée au bouton poussoir, utilisez la procédure de désapprentissage, puis programmez à nouveau le bouton poussoir.

Deux ‘bips’ retentissent après le carillon normal...Cela signifie que la pile du bouton poussoir ayant activé le carillon est bientôt déchargée.Installez une nouvelle pile de type CR2032.

Lorsque le bouton poussoir est utilisé, la lumière orange de vérification ne s'allume pas ou ne s'allume que pendant un court moment...Pour une utilisation normale, la lumière orange s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, la lumière s'allume pendant un court moment. Installez une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas...Vérifiez que les piles sont bien des piles de type LR14. N'utilisez que des piles alcalinesVérifiez que les piles sont montées correctement.Il est possible que le carillon soit hors de portée du bouton poussoir. Essayez le carillon à un autre emplacement.Le carillon n'a peut-être pas enregistré l'identité du bouton poussoir. Suivez la procédure de programmation.

Le carillon ne sonne pas...Vérifiez la position du commutateur du carillon.Vérifiez que le contrôle du volume n'est pas réglé au minimum

La lumière clignotante ne fonctionne pas...Vérifiez la position du commutateur du carillon.

La portée est réduite...Les structures métalliques, notamment les cadres de fenêtres et de porte en PVC-U, peuvent réduire la portée du produit. Evitez de monter le bouton poussoir ou le carillon sur ou à proximité de structures métalliques.D’autres équipements engendrent des interférences radio qui risquent d’affecter votre carillon.Les murs et les plafonds réduisent la portée de l’appareil.La portée est également réduite avec des piles déchargées. Remplacez-les tous les 12 à 18 mois. Dans des conditions climatiques froides (en dessous de +5°C), les piles auront besoin d’être remplacées plus fréquemment.

La lumière orange clignote...Lorsque la pile du carillon est bientôt déchargée, une lumière orange clignote toutes les 5 secondes.Installez de nouvelles piles de type LR14 ‘C’ dans le carillon. N’utilisez que des piles alcalines.

Lorsque la fonction convertisseur bouton poussoir est utilisée, le carillon ne fonctionne pas...Vérifiez que le câblage du bouton poussoir a été effectué correctement.Vérifiez que les bons terminaux ont été utilisés et que les vis ont été resserrées.

Le bouton poussoir/convertisseur ne fonctionne pas avec mon ancien appareil Libra...Libra + n’est pas compatible avec le système Libra antérieur.N’utilisez que des accessoires indiquant Libra+.

Spécifications

Spécifications	Carillon	Bouton poussoir
Température d'exploitation	0 à 40°C	-10 à 40°C
Fréquence RF – UK/Europe	868MHz	868MHz
Portée (sans obstacle)	200 mètres	200 mètres
Niveau de volume (typique)	90dBA @ 1m	-
Puissance RF	-	<10mW
Type de pile	LR14	CR2032
Durée de vie des piles(5 activations journalières)	12 mois	18 mois
Classement IP	IP3x	IP55
Adaptateur courant	D935,D935E	-

Garantie

Friedland garantit ce produit pour une durée de 2 ans à partir de la date d'achat. Une preuve d'achat est requise ; vos droits en tant que consommateur ne sont pas affectés. Si vous désirez obtenir d'autres informations sur notre produit, veuillez appeler Friedland au 0810 00 12 15

Mise au rebut et recyclage

Les piles et les déchets de produits électriques ne doivent pas être mis au rebut avec les déchets ménagers. Veuillez les recycler lorsque ces installations existent. Veuillez consulter vos autorités locales ou votre revendeur pour des conseils concernant le recyclage.

Déclaration

Par la présente, Novar ED&S déclare que ce kit carillon sans fil est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunication (R&TTE).
