Produkttyp	Kabellose Türklingel
Marke	Friedland
Modell	D911S Libra+
RF-Frequenz	868 MHz
Maximale Reichweite	200 Meter (im freien Feld)
Stromversorgung des Gongs	4 LR14-Alkalibatterien (nicht enthalten)
Stromversorgung des Tasters	1 CR2032-Batterie (enthalten)
Schallpegel	90 dBA in 1 Meter Entfernung
Anzahl der Klingeltöne	Mehrere auswählbare Melodien
Visuelle Symbole	6 Symbole (Eingangstür, Hintertür, Alarm, Eindringling, Telefon, Fernbedienung)
Funktionen	Lautstärkeregelung, Ton ausschalten, Blitz abschalten, Lernmodus, Verlernen, Erinnerung, Klingeltonwechsel
IP-Schutzart des Gongs	IP3x
IP-Schutzart des Tasters	IP55
Betriebstemperatur des Gongs	0 °C bis 40 °C
Betriebstemperatur des Tasters	-10 °C bis 40 °C
Garantie	2 Jahre
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel oder Lösungsmittel verwenden.
Sicherheit	Vor dem Bohren die Sicherheitshinweise beachten (Kabel und Leitungen prüfen). Schutzausrüstung verwenden.
Ersatzteile und Reparierbarkeit	CR2032- und LR14-Batterien sind im Handel erhältlich. Keine spezifischen Ersatzteile vom Hersteller.

Häufig gestellte Fragen - D911S Libra+ FRIEDLAND

Wie ändere ich den Klingelton des Gongs?

Drücken Sie den Taster, und wenn das Symbol blinkt, drücken Sie die Taste ♪, um die Melodien durchzugehen. Drücken Sie erneut, um zu wechseln, bis der gewünschte Klingelton erreicht ist.

Was tun, wenn der Gong nicht klingelt?

Überprüfen Sie die Stellung des Schalters am Gong (muss auf 2 für Ton+Blitz stehen). Stellen Sie sicher, dass die Lautstärke nicht auf Minimum ist. Überprüfen Sie die Batterien des Gongs und des Tasters.

Wie verbinde ich einen neuen Taster mit dem Gong?

Halten Sie die Taste • gedrückt, bis die Symbole durchlaufen. Lassen Sie auf dem gewünschten Symbol los, dann betätigen Sie den Taster. Der Gong klingelt und das Symbol blinkt.

Die Reichweite der Klingel ist reduziert. Was tun?

Vermeiden Sie die Montage von Taster oder Gong auf metallischen Strukturen (PVC-U-Rahmen). Wände und Decken verringern die Reichweite. Ersetzen Sie die Batterien, wenn sie schwach sind (alle 12-18 Monate).

Was bedeutet das Blinken des orangefarbenen Lichts am Gong?

Ein orangefarbenes Licht, das alle 5 Sekunden blinkt, zeigt an, dass die Batterien des Gongs schwach sind. Ersetzen Sie sie durch LR14-Alkalibatterien.

Wie lösche ich einen Taster aus dem Speicher?

Halten Sie die Taste • gedrückt, bis das dem Taster zugeordnete Symbol aufleuchtet. Lassen Sie los, drücken Sie dann gleichzeitig • und ♪, bis ein Piepton ertönt.

Kann ich einen kabelgebundenen Taster mit diesem Gong verwenden?

Ja, der Taster/Konverter kann an ein bestehendes System angeschlossen werden. Beachten Sie das Handbuch für typische Verbindungen (C1 bis C7). Verwenden Sie die entsprechenden Klemmen.

Was tun, wenn ich während der Programmierung einen Piepton höre?

Ein Piepton im Lernmodus bedeutet, dass der Taster bereits konfiguriert ist. Wenn Sie das Symbol ändern möchten, löschen Sie ihn zuerst und programmieren Sie ihn dann neu.

Wie aktiviere oder deaktiviere ich den Lichtblitz?

Verwenden Sie den Schalter am Gong: Position 1 = nur Ton, Position 2 = Ton + Blitz (normal), Position 3 = nur Blitz.

Welchen Batterietyp für den Taster verwenden?

Verwenden Sie eine Knopfzelle CR2032. Achten Sie darauf, dass die mit '+' markierte Seite beim Einsetzen nach oben zeigt.

BEDIENUNGSANLEITUNG D911S Libra+ FRIEDLAND

D911S/D915S Libra+ 200m Tragbare Klingel, mit Taster/Erweiterungssender

Libra + 200M Tragbare Klingel, mit Taster/Erweiterungssender

Inbetriebnahme

Packungsinhalt überprüfen....Pg. 13

Sicherheit......

Schnellstart......

Klingelknopf öffnen/Namensschild herausnehmen.. Pg. 14

Klingelknopfbatterie einlegen......

Klingelbatterien einlegen......

Klingelfunktionen ...... Pg. 15

Schalterpositionen......

Lautstärke ....

Schiebefenster ....

Taster- /Erweiterungssenderfunktionen ...... Pg. 18

Störungssuche ...... Pg. 19

Typische Installation ...... Pg. 20

Spezifikationen...... Pg. 22

Entsorgung......

Garantie......

Erklärung......

Libra + 200M Tragbare Klingel, mit Taster/Erweiterungssender

Vielen Dank, dass Sie sich für dieses Friedland-Produkt entschieden haben. Bitte befolgen Sie die Anweisungen unten, um sicherzustellen, dass Sie die Klingel korrekt anbringen und verwenden. Bewahren Sie diese Informationen sorgfältig auf.

Packungsinhalt überprüfen Sicherheit

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

• Klingel
• Klingelhalterung
• Klingelknopf
  • CR2032-Batterie für Klingelknopf
  • 2 Befestigungsschrauben für Klingelknopf
  • 2 Befestigungsschrauben für Klingel
  • 2 Wanddübel
• Klebestreifen

Sie benötigen:

• 4 mm Kreuzschlitz-Schraubendreher
- Einen kleinen, flachköpfigen Schraubendreher
• 4 x LR14 'C' Alkalibatterien, ein 6 mm
- Mauerwerkbohrer

Bitte lesen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachten Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und tragen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille).
• Bevor Sie in Wände bohren, prüfen Sie, ob dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel-/Leitungssuchgeräts zu empfehlen
• Wenn Sie den Taster/Erweiterungssender mit Geräten anderer Hersteller verbinden, lesen Sie sich zunächst die entsprechenden Bedienungsanleitungen durch und erkundigen Sie sich gegebenenfalls beim Hersteller nach der Eignung für den beabsichtigten Gebrauch

Schnellstart

Der Klingelknopf im Lieferumfang dieses Klingelsets ist für die Klingel vorprogrammiert. Beginnen Sie wie folgt:

• Klingelknopf öffnen
  • Klingelknopf-Batterie einlegen
  • Klingelbatterien einlegen
• Einstellung des Klingelschalters überprüfen
  • Lautstärkeregelung überprüfen

Bei Betätigen des Klingelknopfes ertönt die Klingel und das erste Symbol blinkt auf. Wenn Sie weitere Klingelknöpfe oder kompatible Geräte haben oder dem Knopf ein anderes Symbol zuweisen möchten, befolgen Sie das Programmierverfahren.

Klingelknopf öffnen/Namensschild herausnehmen

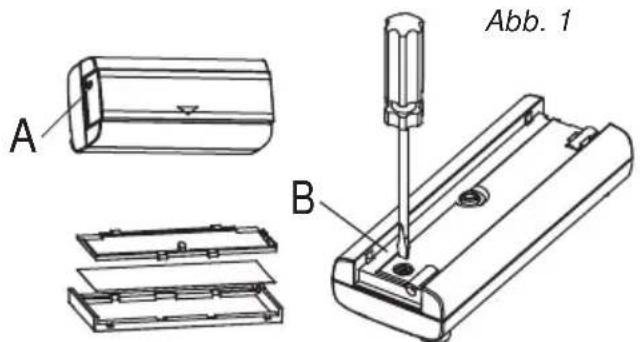

Drücken Sie mit einem Kugelschreiber den in (A Abb. 1) abgebildeten Punkt und entfernen Sie das Namensschild. Sie können auch beide Hälften des Namensschilds auseinanderdrücken und die Karte beschriften. Lösen Sie die Klemmschraube (B) und entfernen Sie die Rückseite des Gehäuses.

Klingelknopfbatterie einlegen

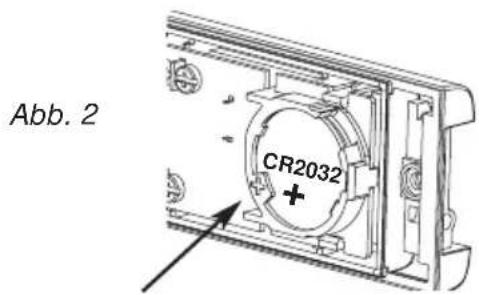

Legen Sie die CR2032-Knopfbatterie ein. Die mit „+“ gekennzeichnete Seite weist dabei nach oben.

Klingelbatterien einlegen

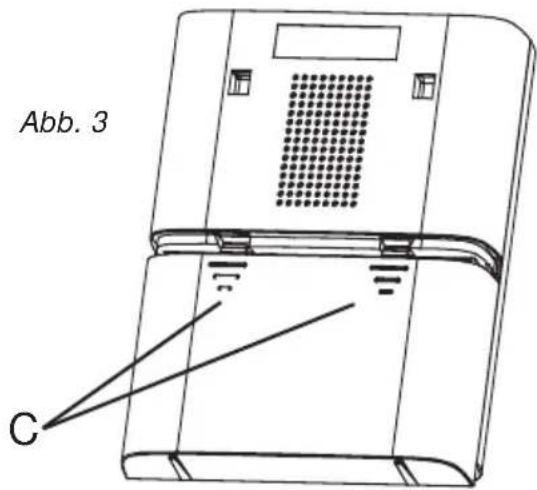

Zum Entfernen der Batterieabdeckung drücken Sie auf Punkt (C) und schieben Sie die Abdeckung 5 mm zurück. Heben Sie dann die Abdeckung ab. Legen Sie 4 Alkalibatterien LR14, C' ein, (nicht im Lieferumfang). Beachten Sie die Polausrichtung (siehe Aufdruck im Batteriefach) (Abb. 3).

Klingelfunktionen

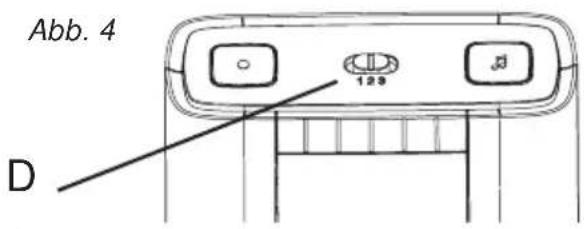

Schalterpositionen

Stumm

Um das Klingelgeräusch abzuschalten, stellen Sie den Schalter (D) auf Position 1.

Blinklicht

Zum Abschalten des blauen Blinklichts stellen Sie den Schalter (D) auf Position 3.

Normaler Betrieb

Zum normalen Betrieb (Ton + Licht) stellen Sie Schalter (D) auf Position 2.

Lautstärke

Der Lautstärkeregler befindet sich hinter dem Schiebefenster vorne an der Klingel. Wählen Sie anfangs eine mittlere Lautstärke. Nachdem Sie die Anlage getestet haben, stellen Sie die gewünschte Lautstärke ein.

Schiebefenster

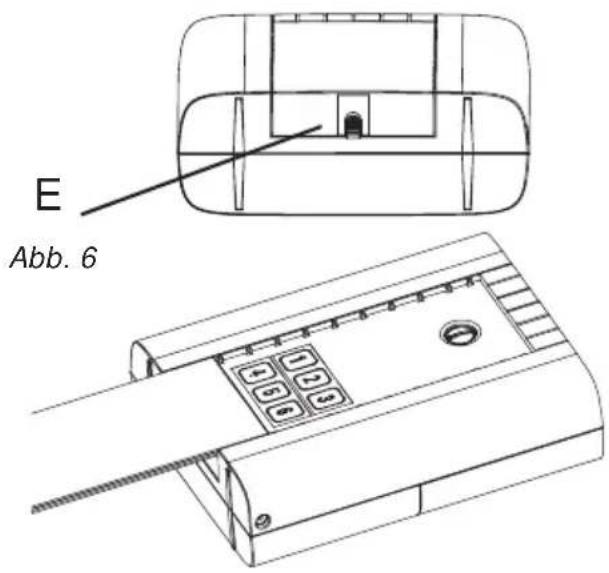

Lösen Sie den Riegel (E) und öffnen Sie das Fenster durch Schieben (Abb. 6).

Symbole

Neben dem Klingelgeräusch ist Ihre Klingel mit visuellen Anzeigen versehen, die darauf hinweisen, durch welches Gerät die Klingel aktiviert wurde. Sobald die Klingel durch den Klingelknopf oder ein anderes kompatibles Gerät aktiviert wird, leuchtet eines von sechs möglichen Symbolen auf:

Die „Haustür“- und „Hintertür“-Symbole werden meist für Klingelknöpfe verwendet. Die übrigen Symbole können anderen kompatiblen Geräten wie einem Funk-Bewegungsmelder und einem Telefon-Klingeltonmelder zugeordnet werden. Darüber hinaus gibt es von 1 bis 6 numerierte Symbole. Die Symbole sind selbstklebend, 3 Symbolstreifen sind in der Verpackung enthalten. Sie können bei Bedarf ausgewechselt werden. Öffnen Sie dazu das Schiebefenster an der Klingel und lösen Sie vorsichtig die Klebestreifen. Auf Wunsch können auch die einzelnen Symbole von den Streifen abgeschnitten und in anderer Reihenfolge auf der Klingel angebracht werden.

Mithilfe der Programmierung ändern Sie, welches Symbol jeweils durch ein Gerät aktiviert wird.

Programmierung

Lernmodus

Aktivieren der Klingel zum Erkennen Ihres Klingelknopfes:

• Halten Sie die Taste • gedrückt. Die Symbole leuchten nacheinander auf. Sobald das gewünschte Symbol aufleuchtet, lassen Sie die Taste los.
• Drücken Sie den Klingelknopf, während das gewählte Symbol aufleuchtet. Die Klingel ertönt, und das Symbol blinkt auf.

Programmierung rückgängig machen

Wenn Sie ein Gerät aus dem Klingelspeicher entfernen möchten:

• Halten Sie die Taste • gedrückt. Die Symbole leuchten nacheinander auf. Sobald das Symbol, das dem zu entfernenden Gerät zugeordnet ist, aufleuchtet, lassen Sie die Taste los.
• Halten Sie sowohl die Taste • als auch gedrückt, bis ein Piepton ertönt.

Klingelton ändern

Klingelton ändern

Betätigen Sie den Klingelknopf. Drücken Sie die Taste ♪, während das Symbol aufblinkt. Drücken Sie die Taste erneut, um einen anderen Ton zu hören. Wiederholen Sie dieses Verfahren, bis Ihnen ein Klingelton gefällt.

Wiederholung

Wenn Sie kurz die Taste • drücken, blinkt das zuletzt benutzte Symbol auf.

Klingeltöne

Wenn Sie die Klingeltöne hören möchte ohne den Klingelknopf zu betätigen, drücken Sie die Taste♪. Drücken Sie die Taste erneut, um einen anderen Klingelton zu hören.

Anbringen des Klingelknopfes

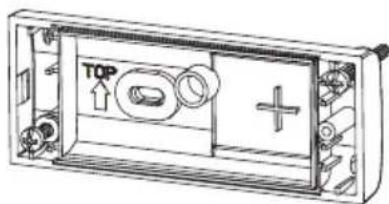

Befestigen Sie den Klingelknopf entweder mithilfe des doppelseitigen Klebestreifens oder mithilfe der mitgelieferten Schrauben (siehe Abb. 7). Testen Sie den Klingelknopf, bevor Sie ihn anbringen. Befestigen Sie ihn nicht an Metallteilen.

Abb. 7

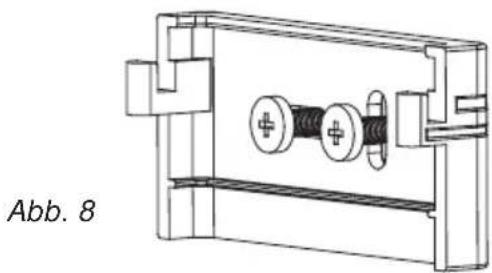

Die Klingel kann frei aufgestellt oder mithilfe der mitgelieferten Wandhalterung an einer Wand montiert werden. Schrauben Sie in diesem Fall die Wandhalterung an der Wand fest (siehe Abb. 8) und haken Sie die Klingel wie abgebildet in die Halterung ein.

Taster- / Erweiterungssenderfunktionen

Der Klingelknopf in diesem Set kann als eigenständiger Funkklingelknopf verwendet oder an ein vorhandenes verdrahtetes Türklingelsystem oder eines der folgenden Geräte angeschlossen werden:

• Verdrahteten Standard-Klingelknopf
- Erleuchteten Klingelknopf mit Transformator
- Tür- oder Fensterkontakt
- Ein Gerät mit spannungsfreien N/O- oder N/C-Kontakten.
- Ein Gerät, das entsprechende Steuersignale erzeugt < 24V (Gleich- oder Wechselstrom)

Siehe Typische Installation (C1-7).

Wichtiger Hinweis: Über die isolierte Überführung auf der Klingelknopfrückseite können weitere Verdrahtungen angebracht werden. Wenn die Überführung nicht mehr intakt ist oder entfernt wurde, empfehlen wir, den Klingelknopf nicht mehr im Freien anzubringen.

Diagramm Anwendung Funktion

C1	verdrahteter Klingelknopf oder, normalerweise geöffneter‘ Schalter/Kontakte	Bei geschlossenem Schalter ertönt Klingelton
C2	Tür-/Fensterkontakt, ,normalerweise geschlossener‘ Schalter/Kontakte	Bei geöffnetem Schalter ertönt der ,Alarmton‘ der Klingel.
C3	Aufleuchtender Klingelknopf (mit Transformator)	Bei geschlossenem Schalter ertönt Klingelton.

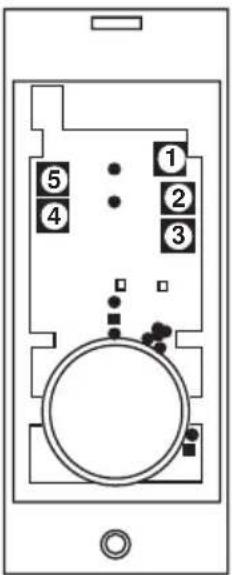

C4	Taster / Erweiterungssender - Anschlusspositionen
C5	Typischer Schaltkreis für verdrahtete Klingel – mit Transformator
C6	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – mit Transformator	Bei Betätigen des Klingelknopfes ertönt Libra+ Klingelton.
C7	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen – batteriebetrieben	Bei Betätigen des Klingelknopfes ertönt Libra+ Klingelton.

Typische Installation
C1		C3	C4
C2
C5	C6

Felsökning

Im Lernmodus ist ein Piepton hörbar ...

• Der Klingelknopf, den Sie programmieren, wird bereits von der Klingel erkannt.
• Wenn Sie dem Klingelknopf ein anderes Symbol zuweisen möchten, Verfahren Sie wie unter „Programmierung rückgängig machen“ beschrieben und programmieren Sie dann den Klingelknopf erneut ein.

Auf den normalen Klingelton folgen zwei Pieptöne ...

- Dies weist auf einen niedrigen Batteriestand im Klingelknopf hin, der die Klingel aktivierte. Legen Sie eine neue Batterie Typ CR2032 ein.

Bei Betätigen des Klingelknopfes leuchtet das orangefarbene Licht nicht oder nur kurz auf ...

- Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel funktioniert nicht ...

• Prüfen Sie, ob Batterien des Typs LR14 'C' eingelegt sind. Verwenden Sie nur Alkalibatterien.
• Vergewissern Sie sich, dass die Batterien korrekt ausgerichtet sind.
• Möglicherweise befindet sich die Klingel außerhalb der Reichweite des Klingelknopfes. Probieren Sie die Klingel an einer anderen Position aus.
• Möglicherweise ist der Klingelknopf noch nicht in die Klingel einprogrammiert. Programmieren Sie ihn ein.

Es ist kein Klingelton hörbar ...

• Überprüfen Sie die Schalterstellung an der Klingel.
• Vergewissern Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung ist.

Das Blinklicht leuchtet nicht auf ...

- Überprüfen Sie die Schalterstellung an der Klingel.

Felsökning....

Die Reichweite ist reduziert ...Metallstrukturen und uPVC-Türrahmen können die Reichweite des Produkts verringern.Montieren Sie Klingelknopf und Klingel möglichst nicht an oder in der Nähe von Metallteilen.Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt.Wände und Decken reduzieren die Reichweite.Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12 –18 Monate aus. Bei kaltem Wetter (unter 5^ ) müssen die Batterien möglicherweise häufiger ausge wechselt werden.

Das orange Licht blinkt auf ...Bei niedrigem Batteriestand der Klingel blinkt alle 5 Sekunden ein oranges Licht auf.Legen Sie neue Batterien vom Tp LR14 ‘C’ in die Klingel ein. Verwenden Sie nur Alkalibatterien.

Bei Verwenden der Erweiterungssenderfunktion ertönt die Klingel nich ...Prüfen Sie, ob der Klingelknopf korrekt verdrahtet ist.Vergewissern Sie sich, dass die korrekten Anschlüsse verwendet wurden und die Schrauben fest angezogen

Taster / Erweiterungssender funktionieren nicht in Verbindung mit meinen älteren Libra-Geräten ...Libra + ist nicht mit dem früheren Libra-System kompatibel.Verwenden Sie nur mit Libra + gekennzeichnete Zubehörteile.

Spezifikationen

Spezifikationen	Klingel	Klingelknopf
Betriebstemperatur	0 bis 40°C	-10 bis 40°C
Funkfrequenz – GB/Europa	868 MHz	868 MHz
Reichweite (für Freiflächen)	200 m	200 m
Lautstärke (typische Einstellung)	90dBA @1m	-
HF-Leistung	-	<10 mW
Batterie	LR14	CR2032
Batterielebensdauer(5 Betätigungen pro Tag)	12 Monate	18 Monate
Maximum input voltage(T1 - T5)	-	24V AC/DC
IP-Schutzklasse	IP3x	IP55
Stromadapter	D935, D935E	-

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihre gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Helpline unter [phone].

Entsorgung

Batterien und Elektroartikel sollten nicht zusammen mit normalem Hausmüll entsorgt werden. Nach Möglichkeit sollten Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei Ihrer örtlichen Behörde oder Ihrem Fachhändler nach Recycling-Möglichkeiten.

Erklärung

Novar ED&S erklärt hiermit, dass dieses Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.
