MANUAL DE USUARIO D931S Libra+ FRIEDLAND

Comprobación del contenido del paquete...... Pg. 22

Seguridad......

Preparación previa......

Apertura de la placa del pulsador..... Pg. 23

Colocación de la pila del pulsador ....

Montaje del pulsador del timbre......

Diagnóstico de averías..... Pg. 24

Especificaciones..... Pg. 25

Eliminación y reciclado......

Garantía......

Declaración......

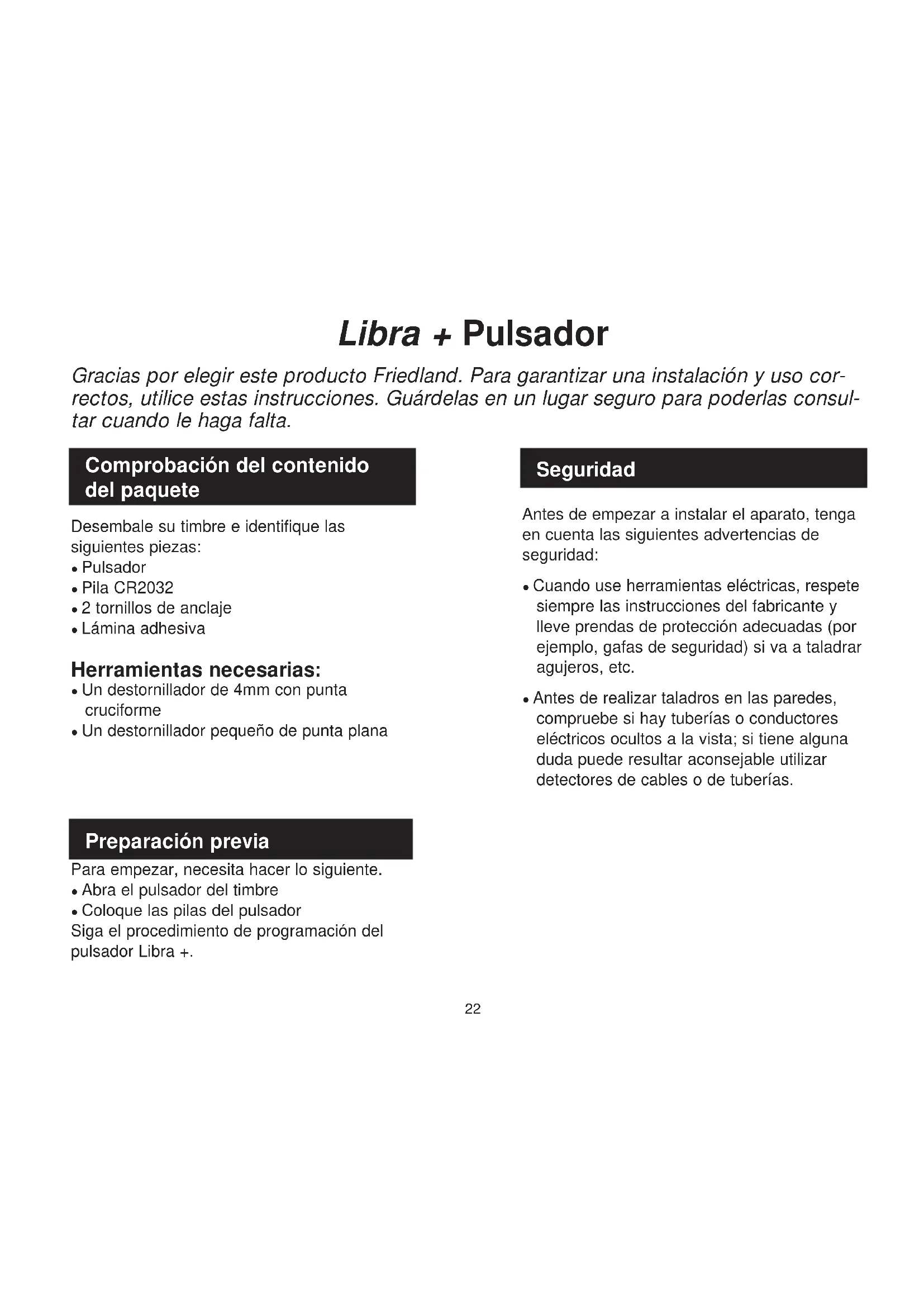

Libra + Pulsador

Gracias por elegir este producto Friedland. Para garantizar una instalación y uso correctos, utilice estas instrucciones. Guárdelas en un lugar seguro para poderlas consultar cuando le haga falta.

Comprobación del contenido del paquete

Desembale su timbre e identifique las siguientes piezas:

• Pulsador
• Pila CR2032
• 2 tornillos de anclaje
• Lámina adhesiva

Herramientas necesarias:

• Un destornillador de 4mm con punta cruciforme
• Un destornillador pequeño de punta plana

Preparación previa

Para empezar, necesita hacer lo siguiente.

• Abra el pulsador del timbre
  • Coloque las pilas del pulsador

Siga el procedimiento de programación del pulsador Libra +.

Seguridad

Antes de empezar a instalar el aparato, tenga en cuenta las siguientes advertencias de seguridad:

• Cuando use herramientas eléctricas, respete siempre las instrucciones del fabricante y lleve prendas de protección adecuadas (por ejemplo, gafas de seguridad) si va a taladrar agujeros, etc.
• Antes de realizar taladros en las paredes, compruebe si hay tuberías o conductores eléctricos ocultos a la vista; si tiene alguna duda puede resultar aconsejable utilizar detectores de cables o de tuberías.

Apertura de la placa del pulsador

Introduzca un destornillador de punta plana en la ranura A, en la base del pulsador. Separe con cuidado la tapa y la base.

Colocación de la pila del pulsador

Introduzca la pila discoidal CR2032.

Cerciórese de que la cara marcada con ‘+’ mira hacia arriba. (Fig. 2)

Fig. 2

CR2023

Montaje del pulsador del timbre

Móntelo con los tornillos que se suministran, (vea la Fig 3).

Compruebe el pulsador antes de anclarlo. Evite el anclarlo a estructuras metálicas.

Fig. 3

Diagnóstico de averías

Se oye un 'pitido' en el modo de aprendizaje...

• El pulsador que se está programando ya ha sido programado por el timbre.
• Si quiere cambiar el icono asociado con el pulsador, use el procedimiento de desprogramación, luego programe el pulsador de nuevo.

Se oyen dos 'pitidos' después del sonido normal del timbre...

- Esto es síntoma de que la pila del pulsador que ha activado el timbre está baja. Coloque una nueva pila, tipo CR2032

Cuando se acciona el pulsador, la luz ámbar no se enciende, o sólo lo hace durante un corto tiempo...

- En funcionamiento normal, la luz ámbar se encenderá durante 1 segundo. Cuando la pila esté baja, la luz sólo se encenderá durante poco tiempo. Coloque una pila nueva de tipo CR2032.

El timbre no va...

- Compruebe si las pilas son del tipo correcto. Use solo pilas alcalinas

- Compruebe que las pilas están bien colocadas.

- El timbre podría estar fuera del alcance del pulsador. Pruebe el timbre en un sitio diferente.

- El timbre podría no haber memorizado la identidad del pulsador. Siga el procedimiento de programación.

El timbre no suena...

- Compruebe que el mando de volumen no está al mínimo.

Hay menos alcance...

- Las estructuras metálicas, incluyendo los marcos de puertas de PVC, pueden reducir el alcance del aparato. Evite montar el pulsador o el timbre en las estructuras metálicas o cerca de ellas.

- Otros aparatos pueden provocar interferencias de radio y afectar al timbre.

• Las paredes y los techos reducen el alcance.

- Las baterías bajas reducen el alcance. Cámbielas cada 12–18 meses. Cuando haga frío, (por debajo de 5°C), puede que haya que cambiar las pilas con más frecuencia.

El pulsador no funciona con mi antiguo equipo Libra...

- Libra + no es compatible con el sistema anterior Libra.

• Utilice sólo accesorios marcados como Libra +

Especificaciones

Especificaciones	Pulsador
Temperatura de funcionamiento	-10 a 40°C
Frecuencia RF – Reino Unido/Europa	868MHz
Potencia RF	<10mW
Tipo de pila	CR2032
Vida de la pila (5 activaciones/día)	18 meses
Índice de protección IP	IP55

Declaración

Novar ED&S declara por la presente que este Pulsador sin cables cumple los requisitos esenciales y otras cláusulas destacables de la directiva 1999/5/EC sobre Aparatos y terminales de radio y telecomunicación (R&TTE).

Eliminación y reciclado

Las pilas y los productos eléctricos no deben eliminarse junto con la basura doméstica. Recíclelos en instalaciones adecuadas. Para información sobre el reciclado, consulte con las autoridades municipales o con su distribuidor habitual.

Garantía

Friedland garantiza este producto durante 2 años a partir de la fecha de compra. Se exige una evidencia objetiva de la compra; esto no afecta a sus derechos legales. Si desea más información sobre nuestro producto, llame a la línea de atención al cliente de Friedland: 01268 563066.
