D942S Libra+ 150mt argento a spina con convertitore/pulsante

Libra+ 150mt argento a spina con convertitore/pulsante Installazione ed utilizzato

Controllare il contento della confezione . Pg. 50

Sicurezza

Istruzioni iniziali rapide

Aprière il pulsante del campanello/ rimuovere la targhetta del nome . Pg. 51

Montare la batteria del pulsante

Posizioni dell'interruttore

Controllo del volume

Finestra scorrevole

Uso delle icone . Pg. 52

Procedura di programmazione

Modifica della melodia

Funzione di richiamo . Pg. 53

Melodie della suoneria

Montaggio del pulsante del campanello

Funzioni del pulsante/convertitore

Connessioni tipiche Pg. 55

Risoluzione dei problemi . Pg. 56

Specifiche Pg. 58

Smaltimento e riciclaggio

Garanzia

Dichiarazione

Libra+ 150mt argento a spina con convertitore/pulsante

Grazie per aver scelto quello prodotto Friedland. Seguire queste istruzioni per installare ed utilizzare correttamente il prodotto. Conservare queste istruzioni in un luogo sicuro per poterle consultare in futuro.

Controllare il contentuto della confezione S

Apriere la confecione del kit della suoneria e identificare le seguenti parti:

Suoneria
- Convertitore/pulsante
- Batteria CR2032 per il pulsante del campanello
- Filo del campanello (per l'uso con un pulsante cablato)
- 2 viti di fissaggio per il pulsante
2 tasselli da muro
Cuscinetto adesivo

Occurrente:

• Un cacciavite con testa a croce da 4 mm
• Un cacciavite a lama piatta piccolo

ezza

Prima di procedere con l'installazione, osservare le seguenti avventenze di sicurezza:

• Seguire sempre i consigli del produttore quando si utilizzato utensili elettrici e indossare apparetchiature protettive idonee (ad es.occhiali di sicurezza) quando si eseguono i fori, ecc.
• Prima di eseguire dei fori nelle pareti, controllare se sono presenti cavi elettrici e tubature dell'acqua. É consigliato l'uso di un localizzatore di cavi/tubi, in caso di dubbio.
• Quando sicollege il campanello/convertitore orizzontale ad appearecchi di altri produttori, controllare i manuali e, se necessario, consultare il produttore relativamente all'idoneita per l'uso inteso.

Istruzioni iniziali rapide

Il pulsante del campanello fornito in quello kit è preprogrammato per funzionare con la suoneria. Per iniziare seguire quello procedimento:

aprire il pulsante del campanello
- inserire la batteria del pulsante
controllare l'impostazione dell'interruttore della suoneria
controllare l'impostazione del volume
collegare la suoneria alla presa di corrente

Quando si preme il pulsante del campanello, suona la suoneria e lampeggia la 1^st icona. Se si hanno pulsanti addizzionali o si considera assegnare un'icona diversa al pulsante, seguire la segunte procedura di programmazione.

Apriere il pulsante del campanello/ rimuovere la targhetto del nome

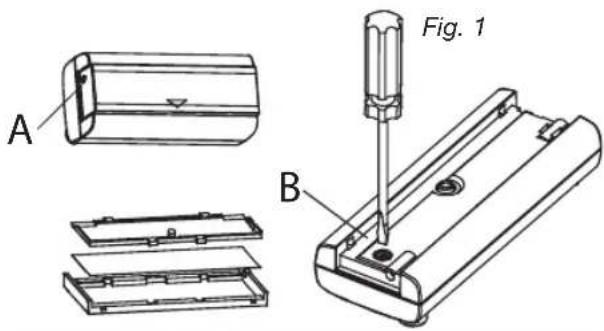

Con una penna a sfera, premere sul punto indicateo nella Fig. 1 (A) e rimuovere la targhetta del nome. Se necessario, separare le due metà della targhetta del nome e scrivere sul cartoncino. Svitare la vite di tenuta (B) e rimuovere la parte posteriore del pulsante.

Montare la batteria del pulsante

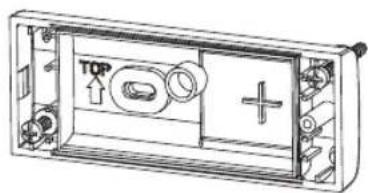

Inserire la batteria a bottone CR2032. Controllare che la faccia contrassegnata con ^+ sua rivolta verso l'alto (Fig. 2).

Fig. 2

Suoneria Posizioni dell'interruttore

Silenzio

Per spegnere il suono, impostare l'interruttore (C) alla posizione 1.

Lampeggio spento

Per spegnere la luce lampeggiante blu, impostare I'interruttore (C) alla posizione 3.

Funzionamento normale

Per il funzionamento normale (suono + luce lampeggiante) impostare l'interruttore (C) alla posizione 2.

Controllo del volume

Il controllo del volume si trova dietro la finestra scorrevole, sulla parte anteriore della suoneria. Inizialmente regolare il controllo al punto centrale. Dopo aver testato ilsystema, regolare al volume richiesto.

Finestra scorrevole

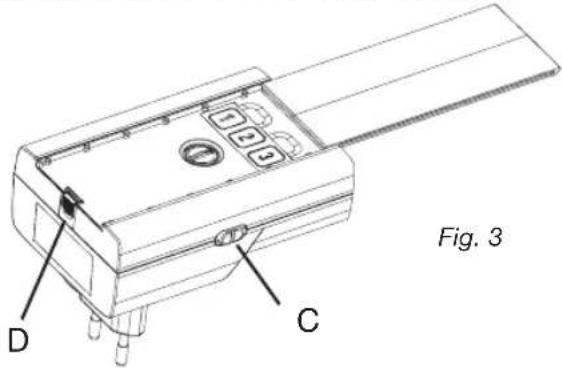

Rilasciare il gancio (D) e apree la finestra. (Fig. 3).

Uso delle icone

Oltre ai suoni della suoneria, la suoneria comprende un'indicazione visiva del dispositivo che l'ha attivata. Si illumina un'icona quando la suoneria è attivata da un pulsante di campanello o da un altro dispositivo compatibile. La suoneria supporta 3 icone:

Porta ingrosso

Porta posteriore

Slimbolo allarme

Le icone 'Porta ingresso' e 'Porta posteriori' sono in genere utilizzate per i pulsanti del campanello. Le altre icone sono intese per l'uso con altri dispositivi compatibili, come rilevatori di movimento a infrarioso passivo e rilevatori dello squillo di telefono. Sono anche incluse icone numerate da 1 a 3. Le icone sono autoadesive, fornite in genere in strisce di 3. Posso sono essere modificate, se necessario, already the finestra scorrevole della suoneria e distaccandole delicatamente. Se necessario, le icone sulle strisce sono essere separate e fissate alla suoneria in un ordine diverso.

Usare la Procedure di programmazione per modificare l'icona associata ad un pulsante.

Procedura di programmazione

Modo di apprendimento

Per abilitare la suoneria ad apprendere l'identita del pulsante del campanello:

• Premere il pulsante ● e tenerlo premuto. Si illumina ciascuna icona a turnover. Quando l'icona richiesta è illuminata rilasciare il pulsante.
• Mentre l'icona selezionata è illuminata, azionare il pulsante. Suona la suoneria è l'icona lampeggia.

Procedura di disapprendimento

Per rimuovere un pulsante alla memoria della suoneria:

• Premere il pulsante ● e tenerlo premuto. Si illumina ciascuna icona a turnover. Quando l'icona associata al pulsante da disapprendere è accesa, rilasciare il pulsante.
• Premere e tenere premuti i tasti e fino a quando si sponge un bip.

Modifica della melodia

Modifica della melodia

Premere il pulsante. Mentre l'icona lampeggia, premere il tasto . Premere nuovamente il tasto e la melodia cambia. Ripetere fino a quando si sente la melodia richiesta.

Funzione di richiamo

Una breve pressione del tasto fa lampeggiare I'icona utilizzata per ultima.

Melodie della suoneria

Per sentire il suono della suoneria, allautilizzare il pulsante del campanello, premere il tasto. Premere nuovamente il tasto e la melodia cambia.

Montaggio del pulsante del campanello

Montarlo usingo il cuscinetto biadesivo o le viti fornite (vedere la Fig. 4). Provare il pulsante prima di fissarlo. Non montare su superfici metalliche.

Fig. 4

Funzioni del pulsante / convertitore

Il pulsante del campanello in quello kit può essere utilizzato come pulsante autonomo alla fili. Può essere inoltre utilizzato come interfaccia con un sistema di campanello collegato esistente o uno dei seguenti:

• Pulsante del campanello collegato standard
• Pulsante del campanello illuminato e trasformatore
• Contatto per porta o finestra
• Qualsiasi disposativo con contatti N/O o N/Cenza tensione
• Qualsiasi dispositivo che genera i segnali di controllo appropriati < 24 (CA o CC)

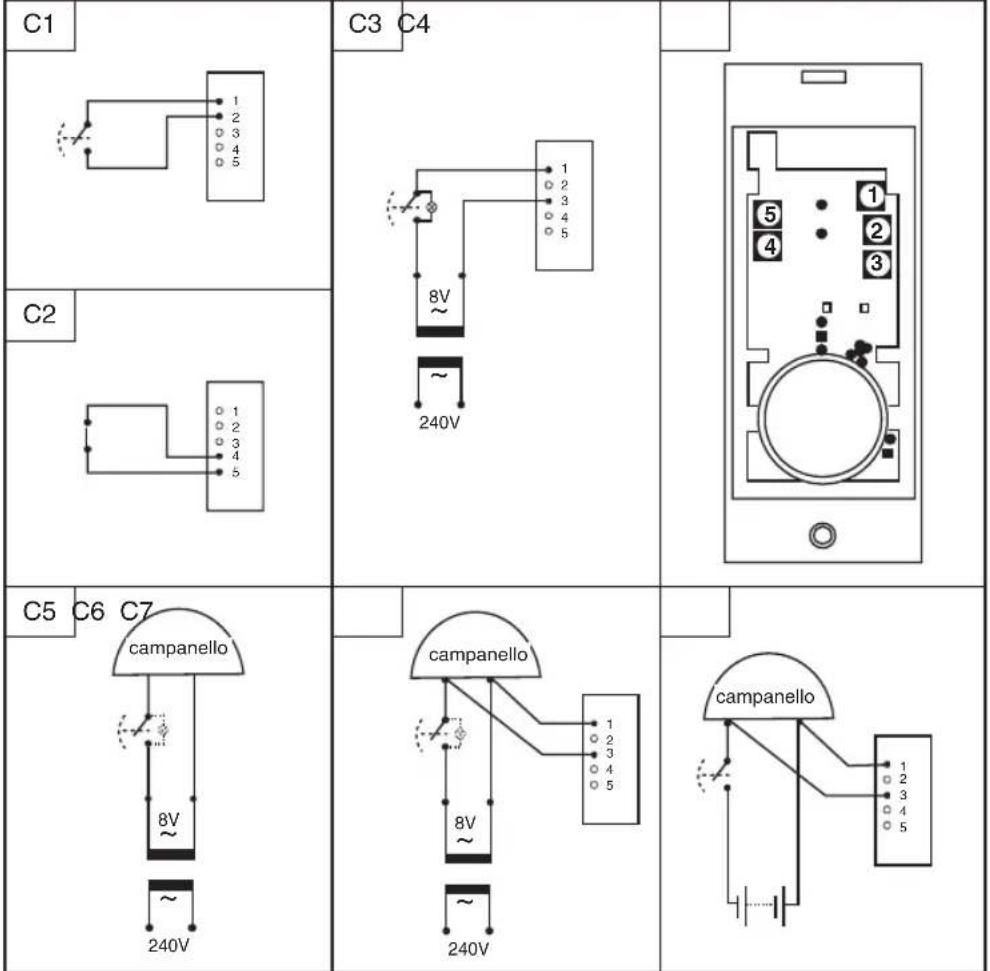

Vedere le connessioni tipiche (C1-7)

Nota importante: I fili addizzionali possono essere portati all'interno del pulsanteattraverso il passafilo nella parte posteriore del pulsante. Quando il passafilo viene forato o rimioso, si consiglia di montare il pulsante all'interno.

Diagramma Applicazione Operazione
C1 Pulsante del campanello cablato o interruptore/ contatti 'normalmente aperti'		Quando l'interruttore è chiuso, suona la suoneria
C2 Contatto porta/finestra, interruptore/contatti 'normalmente aperti'		Quando l'interruttore è aperto, la suoneria emette un suono di 'Allame'
C3 Un pulsante illuminato, (con trasformatatore)		Quando l'interruttore è chiuso, suona la suoneria
C4 Pulsante/convertitore orizzontale - posizioni terminali
C5 Un campanello cablato o circuito di suoneria tipico - alimentato da trasformatatore
C6 Convertitore collegato a campanello circuito di suoneria cablati - alimentato da trasformatatore		Quando si aziona il pulsante, suona la suoneria Libra+
C7 Convertitore collegato a campanello o circuito di suoneria cablati - alimentato da batteria		Quando si aziona il pulsante, suona la suoneria Libra+
