MODE D'EMPLOI D942S Libra+ FRIEDLAND

Manuel d'utilisation

D942S Libra + carillon enchilable sur une prise secteur 150m de portée avec bouton poussoir / convertisseur

Libra+ enchachieble sur une prise secteur 150m de portee avec bouton pouvoir/ convertisseur

Manuel d'utilisation

Vérification du contenu du carton . Pg. 20

Sécurité

Mise en service rapide

Ouverture du bouton poussoir/ accès à létiquette Pg. 21

Installation de la pile du bouton pousoir

Positions du commutateur

Réglage du volume

Fenetre coulissante

Utilisation des icônes . Pg. 22

Procedure de programmation

Choix de la sonnerie

Fonction Rappel . Pg. 23

Sonneries du carillon

Montage du bouton poussoir

Fonctions du bouton poussoir / convertisseur ...

Connexions types . Pg. 25

Résolution des problèmes . Pg. 26

Spécifications . Pg. 28

Mise au rebut et recyclage

Garantie

Déclaration

Libra + enfichable sur une prise secteur 150m de portée avec bouton poussoir/ convertisseur

Nous vous remercions d'avoir choisi un produit Friedland. Veuillez suivre les instructions suivantes pour installer et utiliser correctement ce produit. Veuillez garder ces instructions dans un endroit sur de façon à pouvoir vous y reférer à une date ultérieure.

Vérification du contenu du carton

Sortez notre kit carillon de son emballage et identifiez les pieces suivantes :

Carillon
Bouton poussoir
- Pile CR2032 pour bouton poussoir
- Fil de sonnerie (pour une utilisation avec un bouton poussoir filaire)
- 2 vis de fixation pour le bouton poussoir
2 chevilles
Support adhesif

Vos aurez besoin de :

• Un tournevis cruciforme 4 mm
• Un petit tournevis à tête plate

Sécurité

Avant de commencer l'installation, veuillez respecter les consignes de sécurité suivantes :

• Suivez toujours les recommendations du fabricant lors de l'utilisation d'appareils électriques et utilisez toujours un équipement protection (par ex. des lunettes de protection) lorsque vous/percez des trous etc.

• Avant de pincer un trou dans un mur, vérifie qu'il n'y a pas de canalisation d'eau ou de cables électriques encastrés : si vous avez un doute, nous vous conseillons d'utiliser un appeareil permettant de détecter les cables/tuyaux.

• Lors de la connexion du bouton pouvoir/convertisseur horizontal à des appareils d'autres fabricants, veuillez consulter les manuels et, si nécessaire, le fabricant en ce qui concerne l'usage prévu.

Mise en service rapide

Le bouton poussoir fourni avec le kit a ete pre-programme pour fonctionner avec ce carillon. Pour l'installer, vous devrez suivre les etapes suivantes.

ouvrir le bouton poussoir
- installer la pile du bouton poussoir
- vérifier le réglage du commutateur du carillon
- vérifier le réglage du volume
- brancher le carillon

En appuyant sur le bouton poussoir, le carillon se fait entendre et la première icone clignote. Si vous appuyez à nouveau sur le bouton poussoir ou si vous voulez assigner une autre icone à votre bouton poussoir, vous devrez suivre la procEDURE de programmation.

Ouverture du bouton poussoir/ accès à l,étiquette

A l'aide d'un style à bille, appuyez à l'endetroit indiqué sur la figure 1 A pour refirer l'étiquette. Si vous le désirez, vous pouvez séparer les deux moitiés du porte-étiquette et écrire sur la carte. Enlevez la vis de retenue B et retirez l'arrière du bouton pouvoir.

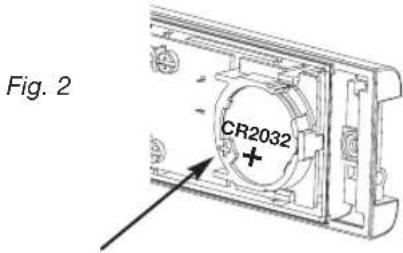

Installation de la pile du bouton poussoir

Insérez une pile bouton de type CR2032. Assurez-vous que la face marquee + est sur le dessus (Fig. 2).

Positions du commutateur du carillon

Couper le volume

Pour couper le volume,mettre le bouton (C) sur la position 1.

Eteindre le Flash

Pour eteindre le flash,mettre le bouton (C) sur la position 3

Utilisation normale

Pour une utilisation normale (son + flah),mettre le bouton (C) sur la position 2.

Réglage du volume

Le bouton de réglage du volume se situe derrière la "fenêtre" coulissant à l'avant du carillon. Initialement,mettre le bouton de réglage sur la position du milieu. Une fois le système testé, I'ajuster au volume désire.

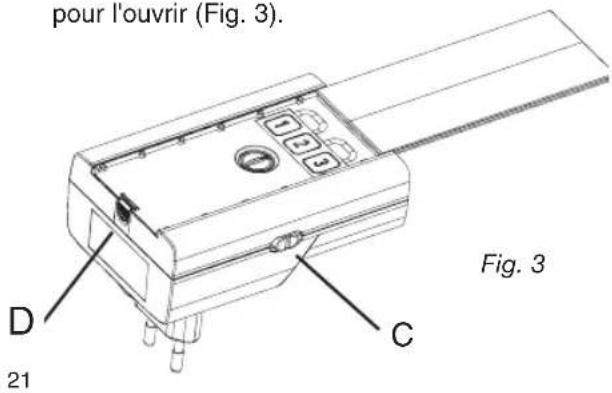

Fenetre coulissante

Relacher le bouton D et faire couilisser la fenetre pour l'ouvrir (Fig. 3).

Utilisation des iconônes

En plus des sonneries,Vote carillon indique visuellement I,appareil I,ayant activé. Une icone s'affiche lorsque le carillon est activé par un bouton pouvoir ou par un autre apparéil compatible.Ce carillon compte 3 icônes:

Portedentree

Back door

Alert symbol

Les icônes (porte d'entrée) et 'Backdoor' (porte du garage ou porte arriere de la maison) sont généralement utilisées avec les boutons sousquirs. Les autres icônes sont utilisées avec d'autres apparéils compatibles, comme les détecteurs de mouvements infrarouges passifs (IRP) ou les détecteurs de sonnerie téléphonique. Les icônes numéroétées de 1 à 3 sont également incluses. Ces icônes auto-adhésives sont fournies en bandes de 3. Vous pouvez les changer, si nécessaire, en ouvrant la fenêtre coulissante du carillon et en decollant avec précaution les bandes correspondantes. Vous pouvez, si vous le désirez, découvert les bandes en icônes individuelles et les coller sur le carillon dans un ordre différent.

Utilisez la Procedure de programmation pour changer l'icone associée à un bouton pouvoir.

Procedure de programmation

Mode Apprentissage

Pour permettre à votre carillon d'apprendre à identifierer votre bouton pouvoir :

• Appuyez sur le bouton ● et maintenez-le enforcé. Chaque icône s'allume à tour de role. Lorsque l'icône voulue s'allume, relâchéz le bouton.
• Lorsque l'icone que vous avez selectionnée est allumée, actionnez le bouton pouvoir. Le carillon sonne et l'icone clignote.

Procedure de désapprentissage

Si vous voulez-retirer un bouton pouvoir de la mémoire du carillon :

• Appuyez sur le bouton ● et maintenez-le enforcé. Chaque icône s'allume à tour de role. Lorsque l'icône associée au bouton poussoir à désenregistrer est allumée, relâchéz le bouton.
• Appuyez en même temps sur les boutons et et maintenez-les enforcés, jusqu'à ce que vous entendiez un 'bip' sonore.

Choix de la sonnerie

Changer la sonnerie

Appuyez sur le bouton poussoir. Lorsque l'icone clignote, appuyez sur le bouton. Appuyez a nouveau sur ce bouton pour changer de sonnerie. Recommencez jusqu'à ce que vous ayez la sonnerie voulue.

Fonction Rappel

En appuyant rapidement sur le bouton , la dernière icone utilisée se mettra à clignoter.

Sonneries du carillon

Pour entendre les sonneries du carillon sans appuyer sur le bouton poussoir, appuyez sur le bouton. Appuyez a nouveau sur ce bouton pour changer de sonnerie.

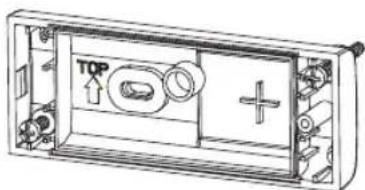

Montage du bouton poussoir

Montez le bouton possoir a l'aide du support adhesif double face fourni ou des vis fournies (voir Fig. 4). Testez vous bouton possoir avant de le fixer. Evitez de le monter sur des structures metalliques.

Fig. 4

Fonctions du bouton poussoir / convertisseur

Dans ce kit, le bouton possoir de la sonnette peut etre utilise comme bouton possoir autonome sans fil.

Par ailleurs, il peut etre utilise comme interface avec un systeme de sonnette pre-cablee ou l'un des composants suivants:

Un bouton pousoir filaire standard
Un bouton pousoir lumineux et transformateur
Un contact de porte ou de fenetre
Un dispositif avec des contacts sans tension, des contacts travail ou repos
Tout disposif qui produit des signaux de contrrole adequats < 24 CA ou CC Voir les connexions types (C1-7)

Note importante: Un cablage supplémentaire peut etre insere dans le bouton pouvoir par I'eellet qui se trouve a I'arriere du bouton pouvoir. Une fois I'eellet perce ou enleve, nous you recommendons dinstaller le bouton pouvoir dans un endroit couvert, a I'intérieur.

Schéma Application Utilisation
C1	bouton poussoir filaire pour carillon ou interrupteurs/contacts ‘normalement ouverts’	lorsque l'interrupteur est fermé, le carillon sonne
C2	Contact portefenêtre, interrupteurs/contacts ‘normalement fermés’	lorsque l'interrupteur est ouvert, le carillon donne une sonnerie « d'alerte ».
C3	Un bouton poussoir lumineux (avec transformateur)	lorsque l'interrupteur est fermé, le carillon sonne
C4	Bouton poussoir/convertisseur horizontal – positions terminales
C5	Un circuit câblé type pour sonnerie ou carillon – alimenté par transformateur
C6	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonne
C7	Un circuit câblé pour sonnerie ou carillon connecté à un convertisseur – alimenté par transformateur	en appuyant sur le bouton poussoir, le carillon Libra+ sonnecarillon

D942S 48342PL_Ed3 2/1/07 6:31 PM Page 26

Résolution des problèmes

J'entends un ' bip' sonore en mode apprentice... • Le bouton poussoir que vous programmez a déjà été configuré avec ce carillon. • Si vous foulez changer l'icone associée au bouton poussoir, utilisez la procédure de désapprentissage, puis programmez à nouveau le bouton poussoir.

Deux 'bips' retentissent après le carillon normal... • Cela signifie que la pile du bouton poussoir ayant activé le carillon est bientôt déchargée. Installez une nouvelle pile de type CR2032.

Lorsque le bouton poussoir est utilisé, la lumière orange de vérification ne s'allume pas ou ne s'allume que pendant un court moment... • Pour une utilisation normale, la lumière orange s'allume pendant 1 seconde. Lorsque la pile est presque déchargée, la lumière s'allume pendant un court moment. Installez une nouvelle pile de type CR2032.

Le carillon ne fonctionne pas... • Vérifiez que le carillon est branché sur une prise de 230 V • La prise est-elle munie d'un interrupteur ? Est-il en position MARCHE ? • Il est possible que le carillon soit hors de portée du bouton poussoir. Essayez le carillon à un autre emplacement. • Le carillon n'a peut-être pas enregistré l'identities du bouton poussoir. Suivez la procédure de programmation.

Le carillon neonne pas... • Vérifiez la position du commutateur du carillon. • Vérifiez que le contrôle du volume n'est pas régèle au minimum

La lumière clignotante ne fonctionne pas... • Vérifiez la position du commutateur du carillon.

La portée est réduite...

• Les structures métalliques, notamment les cadres de fenêtres et de porte en PVC-U, peuvent réduire la portée du produit. Evitez de monter le bouton poussoir ou le carillon sur ou à proximité de structures métalliques.
  Dautres equipments engendrent des interfences radio qui risquent d'affectorer notre carillon.
• Les murs et les plafonds réduisent la portée de l'appareil.
• La portée est également réduite avec des piles déchargees. Remplacez-les tous les 12 à 18 mois. Dans des conditions climatiques froides (en dessous de +5^ ), les piles auront besoin d'être remplacées plus liéquement

Lorsque la fonction convertisseur bouton poussoir est utilisee, le carillon ne fonctionne pas...

• Vérifiez que le cablage du bouton poussoir a été effectué correctement.
• Verifiez que lesbons terminaux ont eteutilises et que les vis ont eteresserrées.

Le bouton poussoir/convertisseur ne fonctionne pas avec mon ancien apparéil Libra...

• Libra + n'est pas compatible avec le système Libra antérieur.
  N'tutilisez que des accessoires indiquant Libra+.

Specifications

Specifications	Carillon	Bouton poussoir
Température d'exploitation	0 à 40°C	-10 à 40°C
Fréquence RF - UK/Europe	868MHz	868MHz
Portée (sans obstacle)	150 mètres	150 mètres
Niveau de volume (typique)	75dBA @ 1m	-
Puisance RF	-	<10mW
Type de pile	-	CR2032
Durée de vie des piles (5 activations journaîères)	-	18 mois
Maximum input voltage (T1 - T5)	-	24V AC/DC
Classement IP	IP4x	IP55
Input	230V, 50Hz, 3W	-

Garantie

Friedland garantit ce produit pour une durée de 2 ans à partir de la date d'achat. Une preuve d'achat est requise ; vos droits en tant que consommateur ne sont pas affectés. Si vous désirez obtenir d'autres informations sur notre produit, veuillez appeler Friedland au 0810 00 12 15

Mise au rebut et recyclage

Les piles et les déchets de produits électriques ne doivent pas être mis au rebut avec les déchets menagers. Veuillez les recycler lorsque ces installations existent. Veuillez consulter vos autorités locales ou votre revendeur pour des conseils concernant le recyclage.

Déclaration

Par la presente, Novar ED&S déclare que ce kit carillon sans fil est conforme aux exigences essentielles et aux autres dispositions de la directive 1999/5/CE concernant les équipements hertziens et les équipements terminaux de télécommunication (R&TTE).
