D942S Libra+ 150m Carrilhão de porta sem fios com ficha incorpora e alcance de 150m com Botão/conversor sem-fios

Funcionamento normal

Libra+ 150m Carrilhão de porta sem fios com ficha incorpora e alcance de 150m com Botão/conversor sem-fios

Instalacao

Verifique o conteudo da embalagem . Pg. 60

Seguranta

Arranque rápido

Abra o botão da campainha/ remove a placar para

o name . Pg. 61

Instalarapilha do botao

Posições do interruptor

Controlo de volume

Janela deslizante

Procedimento de programação

Alterar a melodia

Funcao Recall (resgatar) Pg. 63

Sons da campainha

Montagem do botao da campainha

Funções do botão/conversor

Ligações tíicas. Pg. 65

Resolucao de problemas . Pg. 66

Especificações Pg. 68

Eliminação e reciclagem

Garantia

DECLARATION

Libra+ 150m Carrilhão de porta sem fios com ficha incorpora e alcance de 150m com Botão/conversor sem-fios

Obrigado por ter escolhido este produits Friedland. De modo a garantir a instalação e a utilização correctas, siga as seguições instruções e guarde-as num local seguro para posterior consulta.

Verifique o conteudo da embalagem

Retire o kit de campainha da embalagem e confirme a existencia das segunte peças:

Campainha
- Botão/conversor
- Pilha tipo CR2032 para o botão da campainha
- Fio da campainha (para'utilisation com botão com fio)
- 2 x parafusos de montagem do botão
- 2 xbuchas
Fitas autocolantes

Irá precisar de:

• Uma chave de estrela de 4mm
• Uma chave-de-fendas pequena

Segurarca

Antes de Continuing com a instalação, esteja atento às seguides normass de segurança:

• Cumpra sempre as recomendacoes de segurar do fabricante quando utilize ferramentas eletricas e usequipamento de protecao adequado (ex.: oculos de segurar) quando estiver a furar, etc.
• Antes devenir a furar a parede, verifie se existem cabos electricos ou tubagens de agua. Em caso de duvida, recomenda-se a utilização de um dispositivo de detectação de cabos/tubos.
• Quando ligar o botão/conversor horizontal a equipamentos de outras marca, consulte osManuals e, caso necessario,contacto or fabricante relativamente à adequatividade do uso pretendido.

Arranque rápido

O botão fornecido com este kit está programado para funcir com a campainha Para fazer, tera de proceber do segunte modo.

Abra o botao da campainha
- Instale a pilha do botão
- Verifique a posicao do interruptor da campainha
Verifique o ajuste de volume
- Plug in da campainha

Ao premir o botão, a campainha toca e o 1^ icone pisca. Se possuir mais botões, ou quiser atrubar um icone分娩e ao botao, tera de proceder à respectiva programação.

Abra o botão da campainha/remove a placar para o name

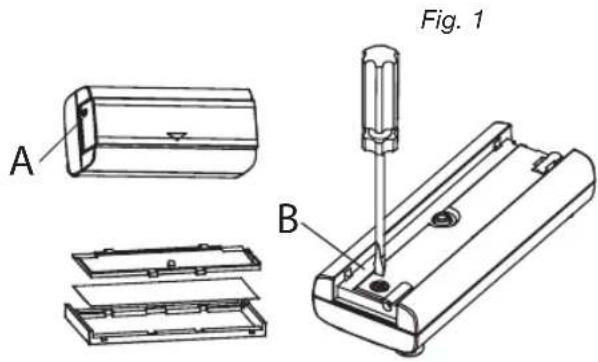

Com uma esferografica, prima o punto ilustrado na fig. 1 (A) e remove a placu de espécificações. Se desejar, poderá Separar as两大 metades da placu para o name e escrever no cartão. Desaperte o parafuso de fixação (B) e remove a parte deTRS do botão.

Instalar a pilha do Botão/conversor

Introduza a pilha tipo CR2032. Certifique-se de que o lado assinalado com +' fica voltado para cima.

Fig. 2

Campaigna posicaoes do interruptor

Silenciar

Para desligar o som, colocque o interruptor (C) na posicao 1.

Desligar a luz intermitente

Para desligar a luz azul intermitente, coloque o interruptor (C) na posicao 3.

Funcimiento normal

Para funciona normal, (som + luz intermitente), colocque o interruptor (C) na posicao 2.

Controlo de volume

O controlo de volume está por detrás da janela deslizante, na parte darente da campainha.

Primeiro, colque o controlo a meio. Depois de ter testado oSYSTEMA, regule para o volume desejado.

Janela deslizante

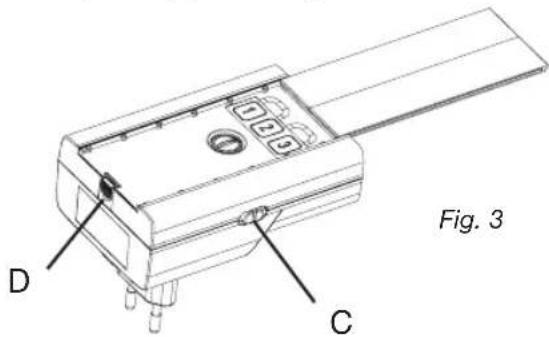

Solte a patilha (E) e abra a janela

Uso de icones

Paraaltimore dos various sons, a campainha possui
uma indentacao visual que indica qual o dispositivo
que a activou. Quando o botao da campainha ou
outro dispositivo é premido, acende um icone.
A campainha admite 3 icones:

Main
door

Back
door

Alert
symbol

Os icones 'Main door' (porta principal) e Backdoor (porta das traseiras) são utilizados habitualmente para botões de campainha. Os outros icones destinam-se a utilizesçao com outros dispositivos compatíveis, tais como detectores de movimento PIR e detector de toque de telephone. Não incluidos también icones numerados de 1 a 3. Os icones são autocolantes e fornecidos em tiras de 3 unidas. Podem ser alterados em caso de necessidade, abrindo a janela de correr da campainha e destacando cuidadosamente aPEGULA das tiras. As tiras podem ser cortadas em icones individuais e fixadas na campainha por uma ordem diferente.

Utilize o procedimento de Programacao para alterar o icone associado a um botão.

Procedimento de programação

Modo Learn (memorizar)

Para permitir que a campainha consiga identificar o botão da campainha:

• Prima o botão ● e mantenha-o premido. Os icones acendem sucessivamente. quando o icone pretendido acender, solte o botão.
• Enquanto o icone que seleccionou estiver aceso, aggionce o botão. A campainha toca. O icone fica intermitente.

Procedimento Unlearn (desmemorizar)

Se desejar remover um botão da memória da campainha:

• Prima o botão ● e mantenha-o premido. Os icones acendem successivamente. quando o Icone associado ao botão pretendido acender, solte o botão.
• Prima e mantenha premidos os botões e, até escatur um "bip".

Alterar a melodia

Alterar a melodia

Prima o botão. Enquanto o icone estiver intermitente, prima o botão. Prima o botão novamente para alterar a melodia. Repita o procedimento até escatur a melodia que pretende.

Funcao Recall (resgatar)

Se premir por breves instantes o botao o ultimate icone a serutilido ficaray intermitente.

Sons da campainha

Para ouvir os sons da campainha sem acontear o botao da campainha, prima o botao. Prima novamente o botao para alterar a melodia.

Montagem do botão da campainha

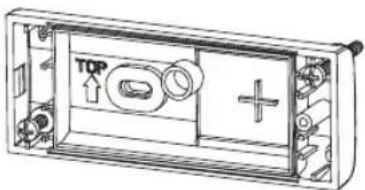

Proceda à montagem'utilizando a fita autocolante frente e versus ou os parafusos fornecidos (consultar a Fig. 3). Testo o botão antes de fixar. Evite fixar 7a estruturas metálicas.

Fig. 3

Funções do botão/conversor

O botão da campainha deste kit pode ser utilizado como um botão sem-fios autônomo.

Para algo disso, pode ser utilizes para ligaçao a umsystema de campainha de porta com cabo existenteou a qualquer um dos seguients dispositos:

Um botao de campainha com cabo standard
Um botão de campainha iluminado e transformador
Umcontactodeportoucampaina
Qualquer dispositivo com contactos sem tensao N/A ou N/F.
Qualquer dispositivo que produza sinais de controlo adequados < 24V CA ou CC). Consultar Ligações típicas (C1-7).

Nota importante: É possível ligar cabos adiconais ao botão atraves do passa-fios existente na parte deTRS. Assim que o passa-fios for perfurado ou removido, recomendamos que o botão sera instalado em interiores.

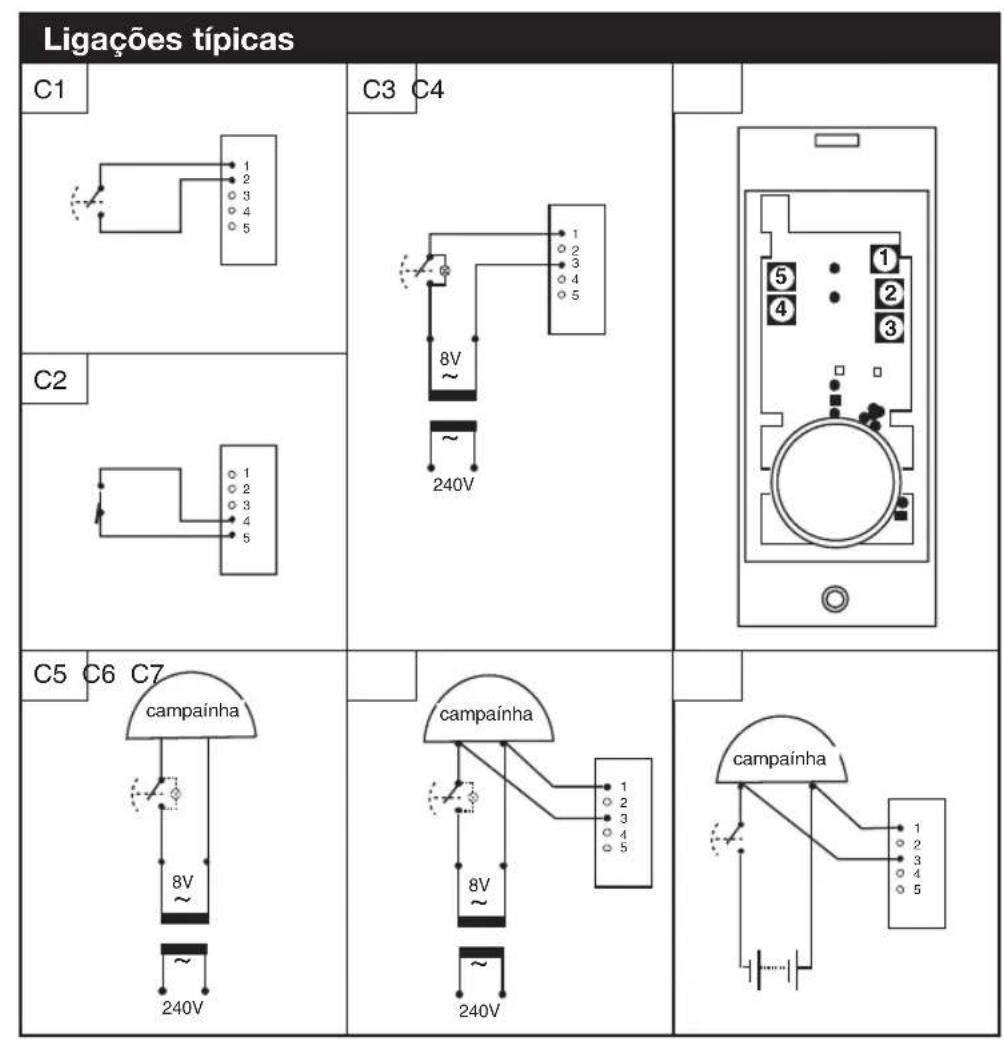

Diagrama Aplicação Funçãoamento
C1 botão	de campainha comfio ou interruptor/contacts “normalmente abertos”	quando o interruptor estiver fecha-do, a campainha toca
C2 contacto de porta/janela, interruptor/contactos“normalmente fechados”		quando o interruptor está aberto, a campainha emite um som de “Alerta”
C3 botão	com luz, (com transformador)	quando o interruptor está fechado, a campainha toca
C4	botão/conversor horizontal - posições do terminal quando o interruptor está fechado, toca a campainha
C5 um circuito de botão ou campainha com fio típico - alimentado por transformador
C6 conversor ligado a um circuito de botão ou campainha - alimentado por transformador		quando o botão é actionado, a campainha Libra+ toca
C7 conversor ligado a circuito de botão ou campainha com fios - alimentado por pilha		quando o botão é actionado, a campainha Libra+ toca

D942S 48342PL_Ed3 2/1/07 6:31 PM Page 66

Resolução de problemas

Escuta-se um "bip" no modo learn (memorizar)...A campaina não memorizou o botão que está a programar.Caso pretenda alterar o icone associado ao botão, utilize o procedimento un-learn(desmemorizar) e(before programe novamente o botão.

Escutam-sedoes "bips"(before do campainha normal tocar...Indica que a pilha está fora no botão que activou a campaina. Instale uma pilha nova, tipo CR2032.

quando premir o botão da campaina, a led indicator de funcionamento permanece acesa durante um curto期内o de tempo...Em condições normais, esse led àsburgh acende durante 1 segundo. quando a pilha estiver fora, a luz abenas acenderá durante um curto期内o de tempo. Instale uma pilha nova, tipo CR2032.

A campaina não funciona...Verifique se a campaina está ligada a uma tomada de 230 VA totema possui um interruptor? O interruptor está na posicao "ON"(ligado)?A campaina pode encontrar-se fora do alcance do botão. Experimente a campaina num local diferente.A campaina pode não estar a identificar o botão. Cumpra o procedimento de programação.

A campaina não'àca...Verifique a posicao do interruptor da campaina.Verifique se o controlo de volume não está no minimum.

A luz intermitente não funciona...Verifique a posicao do interruptor da campaina.

O alcance é reduzido...

• Estruturas metálicas, incluindo portas em PVC pode reduzir o alcance do equipamento. Evite montar o botão ou a campainha proximity ou em estruturas metálicas.
• Existem outros equipamentos que podem provocar interferências rádio que podem afetar a campainha.
  Paredes e tectos reduzem o alcance.
• Pilhas fracas reduzem o alcance. Substitua ao fim de 12-18 meses. Em condições de temperatas reduzidas (abaixo dos 5^ ), poderá ser necessário substituir as pilhas com maior frequência.

Quando utilizes a funcao do conversor do botao, a campainha nao funciona...

• Certifique-se de que a cablagem para o botão está correcta.
• Verifique se foram realizados os terminais correctos e se os parafusos está apertados.

O botão/conversor não funciona com o meu equipamento Libra mais antigo...

• Libra + não é compatível com o Sistema Libra mais antigo.
• Utilize aparas acessórios com aindersação Libra+.

Especificações

Especificações	Campainha	Botão
Temperatura de funciona	0 a 40°C	-10 a 40°C
Frequência RF - RU/Europa	868MHz	868MHz
Alcance (campo aberto)	150 metros	150 metros
Nível do volume (típico)	75dBA @ 1m	-
Potência RF	-	<10mW
Tipo de pilhas	-	CR2032
Vida útil das pilhas (5 ativações/dia)	-	18 vezes
Classificação IP	IP4x	IP55
Input	230V, 50Hz, 3W	-
Maximum input voltage (T1 - T5)	-	24V AC/DC

Garantia

A Friedland garanté este produit durante 2 anos desde a data de aquisicao. necessaria a prova de compra; esta garantia nao afecta os seu direitos estatutarios.

Eliminação e reciclagem

As pilhas e os produits electricos usados não devem ser eliminados jusqu'à reciclagem sempre que existrem instalações para oefeito. Para obter mais informações sobre reciclagem, consulte a autoridade local ou o fornecedor.

Declaração

A Novar ED&S declara que este kit de campainha sem-fios está em conformidade com os requisitos essenciais e outras disposções relevantes da directiva Equipamentos de Rádio e Equipamentos Terminais de Telecomunicações (R&TTE), 1999/5/EC.
