BEDIENUNGSANLEITUNG D942S Libra+ FRIEDLAND

D942S Libra+ 150m Reichweite zum Betrieb an einer Steckdose, mit Taster/Erweiterungssender

Libra+ 150m Reichweite zum Betrieb an einer Steckdose, mit Taster/Erweiterungssender

Inbetriebnahme

Packungsinhalt überprüfen. Pg. 10

Sicherheit

Schnellstart

Klingeltaster Offnen/Namensschild herausnehmer .. Pg. 11

Klingeltasterbatterie einlagen

Schalterpositionen

Lautstärke

Schiebefenster

Symbol . Pg. 12

Programmierung

Klingeltone andern

Wiederholung . Pg. 13

Klingeltone

Anbringen des Klingeltasters

Taster / Erweiterungssender

Typische Installation . Pg. 15

Störungssuche Pg. 16

Spezifikationen . Pg. 18

Entsorgung

Garantie

Erklärung

Libra+ 150m Reichweite zum Betrieb an einer Steckdose, mit Taster/Erweiterungssender

Vielen Dank, dass Sie sich für diesen Friedland-Produkt entschieden haben.itte befolgen Sie die Anweisungen unter, um Sicherzustellen, dass Sie die Klingel korekt anbringen und verwenden. Bewahren Sie die these Informationen sorgfaltig auf.

Packungsinhalt überprüfen Sicherheit

Packen Sie Ihr Klingelset aus und identifizieren Sie folgende Teile:

Klingel
Taster/Erweiterungssender
CR2032-Batterie fur Taster/Erweiterungssender
2 Befestigungsschrauben fur Taster/Erweiterungssender
2 Wandübel
Klebestreifen

Siebenotigen:

• 4 mm Kreuzschlitz-Schraubendreher
  Einenkleinen,flachkopfigen Schraubendreher

Bitte lesen Sie sich vor der Montage folgende Sicherheitshinweise durch:

• Beachen Sie beim Umgang mit Elektrowerkzeugen stets die Anweisungen des Herstellers und/TRagen Sie beim Bohren usw. geeignete Schutzausrüstung (z. B. Schutzbrille)
• Bevor Sie in Wände bohren, prufen Sie, ob Dort Stromkabel und Wasserleitungen verdeckt verlaufen. Im Zweifelsfall ist die Verwendung eines Kabel-Leitungssuchgeräts zu empfehlen
• Wenn Sie den Taster/Erweiterungssender mit Geräten anderer Hersteller verbinden, lessen Sie sich zunachst die entsprechenden Bedienungsanleitungen durch und erkundigen Sie sich gegebenenfalls beim Hersteller nach der Eignung für den beabsichtigten Gebrauch

Schnellstart

Der Klingeltaster im Lieferumfang deses Klingelsets ist fur die Klingel vorprogrammiert. Beginnen Sie wie folgt:

Klingeltaster offen
Klingeltaster-Batterie einlagen
- Einstellung des Klingelschalters überprüfen
Lautstärkeregelung überprüfen
- Plug In Gong in Steckdose stecken

Bei Betätigen des Klingeltasters ertont der Klingelton und das erstes Symbol blinkt auf. Wenn Sie weitere Klingeltaster oderCompatible Geräte haben oder dem Taster ein anderes Symbol zuweisen möchten, befolgen Sie die Programmierschritte.

Drücken Sie mit einem Kugelschreiber den in (A Abb. 1) abgebildeten Punkt und entfern den die Abdeckung. Sie können auch bereits Seiten der Namensschildabdeckung beschreiben. Lösen Sie die Klemmschraube (B) und entfern den Sie die Rückseite des Gehäuses.

Abb. 1

A

B

Legen Sie die CR2032-Knopfbatterie ein. Die mit +^ gekennzeichnete Seite weist damit nach oben.

Abb. 2

Stumm

Um das Klingelgeräusch abzuschalten, stellen Sie den Schalter (C) auf Position 1.

Blinklicht

Zum Abschalten des Blinklichts stellen Sie den Schalter (C) auf Position 3.

Normaler Betrieb

Zum normalen Betrieb (Ton + Licht) stellen Sie Schalter (C) auf Position 2.

Der Lautstärkeregler befindet sich hinter dem Schiebefenster vorne an der Klingel. Wahlen Sie anfangs eine mittlere Lautstärke. Nachdem Sie die Anlage getestet haben, stellen Sie die gewünschte Lautstärke ein.

Lösen Sie den Riegel (D) und öffnen Sie das Fenster durch Schieben (Abb. 3).

Abb. 3

D

C

Symbole

Nebem dem Klingelton ist ihre Klingel mit visuellen Anzeigen versehen, die darauf hinweisen, durch welches Gerät die Klingel aktiviert wurde. Sobald die Klingel durch einen Klingeltaster oder ein anderes kompatibles Gerät aktiviert wird, leuchtet eines von 3 möglichen Symbolen auf:

Die „Haustür“- und „Hintertür“-Symbole werden meinst für Klingeltaster verwendet. Die übrigen Symbole konnen anderen kompatiblen Geräten wie einem Funk-Bewegungsmelder und einem Telefon-Klingeltonmelder zugeordnet werden. Darüber hinaus gibt es von 1 bis 3 nummerierte Symbole. Die Symbole sind selbstklebend, 3 Symbolstreifen sind in der Verpackung enthalten. Sie konnen bei Bedarf ausgewechselt werden. Öffnen Sie dazu das Schiebefenster an der Klingel und losen Sie vorsichtig die Klebestreifen. Auf Wunsch konnen auch die einzeln Symbole von den Streifen abgeschrittten und in anderer Reihenfolge auf der Klingel angebracht werden.

Mit Hilfe der Programmierung ändern Sie, welches Symbol jeweils durch ein Gerät aktiviert wird.

Programmierung

Lernmodus

Aktivieren des Klingeempfänger zum Einlenen des Klingeltasters:

• Halten Sie die Taste ● gedrückt. Die Symbole leuchten nacheinander auf. Sobald das gewünschte Symbol aufleuchtet, halten Sie die Taste los.
• Drucken Sie den Klingeltaster, während das gewählte Symbol aufleuchtet. Der Klingelton ertont, und das Symbol blinkt auf.

Programmierung Rückgangig machen

Wenn einen Taster aus dem Speicher des Empfangen entfernen möchen:

• Halten Sie die Taste ● gedrückt. Die Symbole leuchten nacheinander auf. Sobald das Symbol, das dem zu entfernenden Tasters zugeordnet ist, aufleuchtet,lassen Sie die Taste los.
• Halten Sie sowohl die Taste als auch gedruckt, bis ein Piepton ertont.

Klingeltonändern

Klingeltonändern

Betätigten Sie den Klingeltaster. Drücken Sie die Taste, während das Symbol aufblinkt. Drücken Sie die Taste erneut, um einen anderen Ton zu horen. Wiederholen Sie theses Verfahren, bis Ohnen ein Klingelton gefällt.

Wiederholung

Wenn Sie kurz die Taste ● drucken, blinkt das zuletzt benutzte Symbol auf.

Klingeltone

Wenn Sie die Klingeltone horen möhlen ohne den Klingeltaster zu betätigten, drücken Sie die Taste Drucken Sie die Taste erneut, um einen anderen Klingelton zu horen.

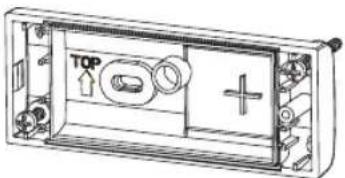

Anbringen des Klingeltasters

Befestigen Sie den Klingeltaster entweder mit Hilfe des doppelseitigen Klebestreifens oder mit Hilfe der mitgelieferten Schrauben (siehe Abb. 4). Testen Sie den Klingeltaster, bevor Sieihn anbringen. Befestigen Sieihn nicht an Metallteilen.

Abb. 4

Taster / Erweiterungssenderfungtion

Der Klingeltaster aus thisem Set kann separat als Funkklingeltaster verwendet werden.

Zusätzlich kann er als Erweiterungssender an einer bereits bestehenden verdrahteten Klingeloder Sprechanlage verwendet werden, aber auch als Erweiterungs-:

Sender fur

• einen verdrahteten Standard-Klingeltaster
• einen beleuchteten Klingeltaster mit Transformerbetrieb
• einen Fenster- oder Turkontakt
• jedem beliebigen Gerät mit Offner- oder Schliesserkontakt,potentialfreiem Kontakt
• jedes Gerät, welches passende Steuersignale erzeugt <24 (AC oder DC) - siehe typische Installationen (C1-7)

Wichtig: zusätzliche Verdraughtung kann durch die Einführung auf der Rückseite des Tastergehäuses vorgenommen werden.

Sollte die Einführung beschädigt sein, oder zwecks Verdraughtung geöffnet worden sein, so empfehlen wir, den Taster nicht mehr im Aussenbereich zu montieren, da sonst Feuchtigkeit eindringen kann.

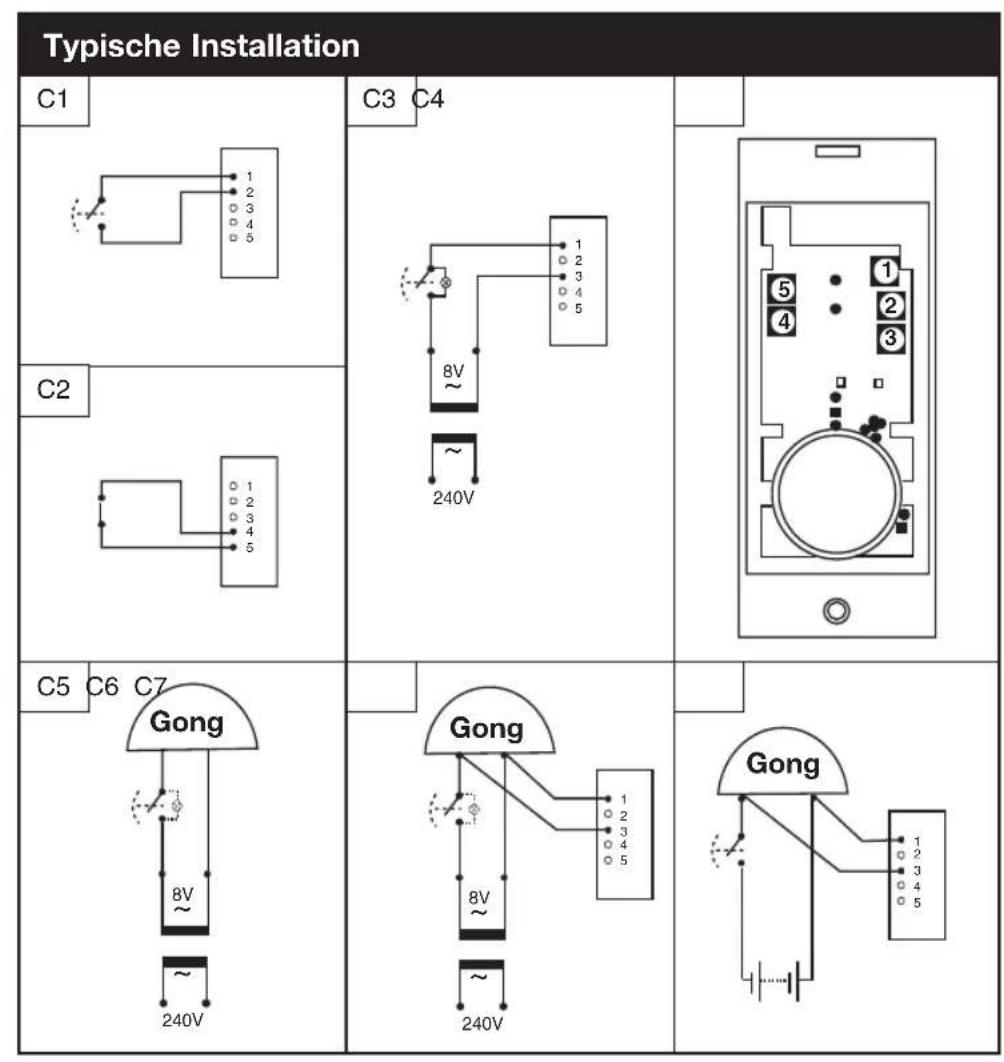

Diagramm Anwendung Funktion
C1	verdrahteter Klingeltaster oder, normalerweise geöffneter Schalter/Kontakte	Bei geschlossen Schalter ertont Klingelton
C2	Tür-/Fensterkontakt, „normalerweise geschlossener Schalter/Kontakte	Bei geöffnetem Schalter ertont der ,Alarmton' der Klingel.
C3	Beleuchteter Klingeltaster (mit Transformer)	Bei geschlossen Schalter ertont Klingelton.
C4	Taster / Erweiterungssender - Anschlusspositionen
C5	Typischer Schaltkreis für verdrahtete Klingel - mit Transformer
C6	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen - mit Transformer	Bei Betätigten des Klingeltaster ertont bein Libra+ Gerät Klingelton.
C7	Erweiterungssender an Schaltkreis für verdrahtete Klingel angeschlossen - batteriebetrieben	Bei Betätigten des Klingeltaster ertont bein Libra+ Gerät Klingelton.

D942S 48342PL_Ed3 2/1/07 6:31 PM Page 16

Störungssuche

Im Lernmodus ist ein Piepton hörbar ...Der Klingeltaster, den Sie programmieren, wird bereits von der Klingel erkannt.Wenn Sie dem Klingeltaster ein anderes Symbol zuweisen möchten, Verfahrens Sie wie unter:„Programmierung rückgangig machen“ beschrieben und programmieren Sie dann den Klingeltaster erneut ein.

Auf den normalen Klingelton folgen zwei Pieptöne ...Dies weist auf einen niedrigen Batteriestand im Klingeltaster hin, der die Klingel aktivierte.Legend Sie eine neue Batterie Typ CR2032 ein.

Bei Betätigten des Klingeltaster leuchtet das orangefarbene Licht nicht oder nur kurz auf ...Im normalen Betrieb leuchtet das orange Licht 1 Sekunde lang auf. Bei schwacher Batterie leuchtet es kürzer. Legen Sie eine neue Batterie Typ CR2032 ein.

Die Klingel funktioniert nicht ...Bitte stellen Sie safer, daß der Gong an 230V angeschlossen ist.Hat die Steckdose einen Schalter? Ist er eingeschaltet.Möglicherweise befindet sich die Klingel außerhalb der Reichweite des Klingelktasters.Probieren Sie die Klingel an einer anderen Position aus.Möglicherweise ist der Klingeltaster noch nicht in die Klingel einprogrammiert. Programmieren Sieihn ein.

Es ist kein Klingelton hörbar ...Überprüfen Sie die Schalterstellung an der Klingel.Vergewissern Sie sich, dass die Lautstärke nicht in der niedrigsten Stellung befindet.

Das Blinklicht leuchtet nicht auf ...Überprüfen Sie die Schalterstellung an der Klingel.

Störungssuche....

Die Reichweite ist reduziert ...

• Metallsstruktur und PVC-Turrahmen können die Reichweite des Produkts verringn. Montieren Sie Klingeltaster und Klingel möglichst nicht an oder in der Höhe von Metalteilen.
• Andere Geräte können eine Funkstörung erzeugen, welche die Funktion der Klingel beeinträchtigt.
  Wände und Decken reduzieren die Reichweite.
• Schwache Batterien reduzieren die Reichweite. Wechseln Sie die Batterien alle 12 -18 Monate aus. Bei kaltem Wetter (unter 5^ ) müssen die Batterien möglichwerweise länger ausgewachtst werden.

Bei Verwenden der Erweiterungssenderfunktion ertont die Klingel nicht ...

• Prufen Sie, ob der Klingeltaster korrekt verdrahtet ist.
• Vergewissern Sie sich, dass die korrekten Anschlüsse verwendet wurden und die Schrauben fest angezogen sind.

Taster / Erweiterungssender Funktionieren nicht in Verbindung mit älteren Libra-Geräten ...

• Libra + ist nicht mit dem früheren Libra-System kompatibel.
• Verwenden Sie nur mit Libra + gekennzeichne Zubehörteile.

Spezifikationen

Spezifikationen	Klingel	Klingeltaster
Betriebstemperatur	0 bis 40°C	-10 bis 40°C
Funkfrequency - GB/Europa	868 MHz	868 MHz
Reichweite (für Freiflächen)	150 m	150 m
Laufstände (typische Einstellung)	75dBA @ 1m	-
HF-Leistung	-	<10 mW
Batterie	-	CR2032
Batterielebensdauer (5 Betätigungen pro Tag)	-	18 Monate
Maximale Eingangsspannung (T1 - T5)	-	24V AC/DC
IP-Schutzklasse	IP4x	IP55
Input	230V, 50Hz, 3W	-

Garantie

Friedland gewährt eine 2-Jahre-Garantie ab Kaufdatum. Ein Kaufbeleg ist erforderlich. Ihr gesetzlichen Rechte sind hiervon nicht betroffen. Weitere Informationen zu unserem Produkt erhalten Sie von der Friedland-Hotline unter 02204 / 76717-0

Entsorgung

Batterien und Elektroartikel sollenn nicht zusammen mit normalem Hausmull entsorgt werden. Nach Mogglichkeit sollenn Sie vorhandene Recycling-Einrichtungen nutzen. Erkundigen Sie sich bei ihrer ortlichen Behörde oder ihrem Fachhändler nach Recycling-Möglichkeiten.

Erklärung

Novar ED&S erklart hiermit, dass these Funkklingelset den wesentlichen Anforderungen und anderen anwendbaren Vorschriften der Richtlinie über Funkanlagen und Telekommunikationseinrichtungen (R&TTE) 1999/5/EC entspricht.

Friedland, The Arnold Centre, Paycocke Road, Basildon, Essex, SS14 3EA www.novar-friedland.de
