GEBRUIKSAANWIJZING RMB1585 ROTEL

Gebruikershandleiding

Bij het make van de verbindingen:

^+ Zorg dat nicht alleen de RMB-1555/1585, maar de gehele installmente uistaat, als nog nicht alle verbindingen gemaaktelijk.

^+ Zorg dat Niet alleen de RMB-1555/1585, maar de gehele installment ook uiststaat, als u verbindingen gaat wijzigen.

Wij radenu ook aan om

de volumeregelaar van de (voor)versterker geheel zich te draaien (volkomen linksom) wanneer u uw eindversterker aan- of uitzet.

Note important

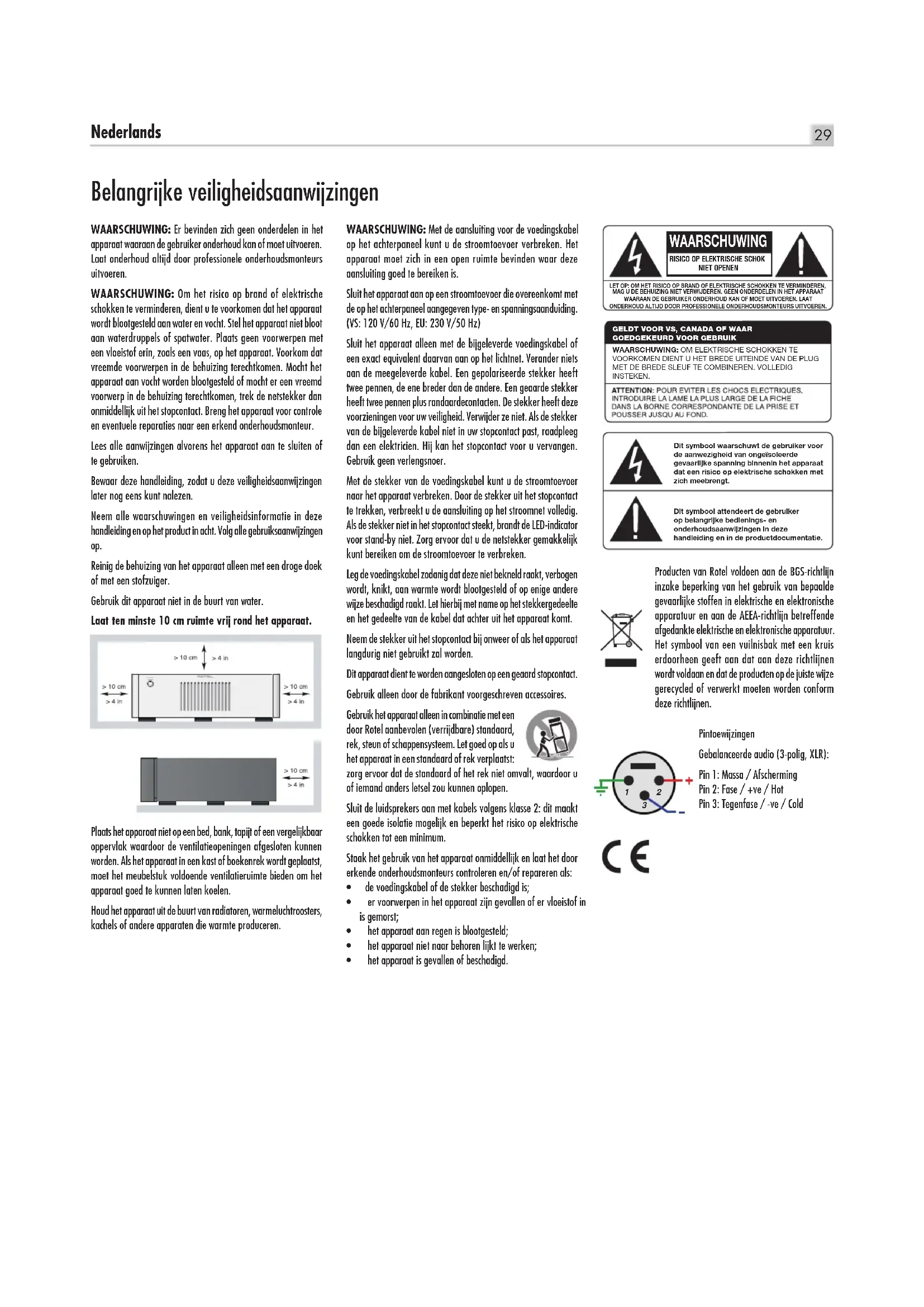

Belangrijke veiligheidsaanwijzingen

WAARSCHUUNG: Er bevinden zich geen onderdelen in het apparaat waaraan de gebruiker onderhoud kan of moet uitvoeren. Last onderhoud altiid door professione onderhoudsmonteurs uitvoeren.

WAARSCHUING: Om het risico op brand of elektrische schokken te verminderen, dient u te voorkomen dat het apparaat wordt blootgesteld aan water en vocht. Stel het apparaat Niet bloot aan waterdruppels of spatwater. Plaats geen voorwerpen met een vloeistof erin, zoalseen vaas, op het apparaat. Voorkom dat vreemde voorwerpen in de behuizing verechtkommen. Mocht het apparaat aan vocht worden blootgesteld of moct er een vreemd voorwerp in de behuizing verechtkommen, trek de netstekker dan onmiddelijk uit het stopcontact. Breng het apparaat voor controle en eventuele reparations aan een erkend onderhoudsmonteur.

Lees alle aanwijzingen alvorens het apparaat aan te sluiten of te gebruiken.

Bewaar deze handleiding, zodat u deze veiligheidsaanwijzingen later nog eens=kunt nalezen.

Neem alle waarschuwingen en veiligheidsinformatie in deze handleiding en op het product in acht. Volg alle gebruksaanwijzingen op.

Reinig de behuizing van het apparaat alleen met een droge doek of met een stofzuiger.

Gebruik dit apparaat Niet in de buurt van water.

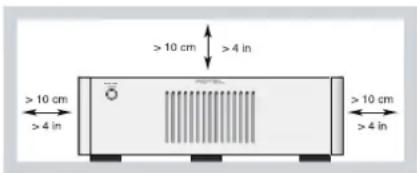

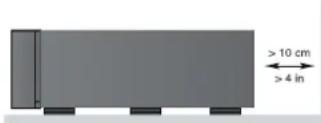

Laat ten minste 10 cm roumtve vrij rond het apparaut.

Plaat het apparaat Niet op een bed, bank, tapijt of een vergelijkbaar oppervlak waardoor de ventilatieopeningen afgesloten konnen worden. Als het apparaat in een kast of boekenrek worden geplaatst,要去 het meubelstuk voldoende ventilatieruimte bieden om het apparaat goed te konnen lately koelen.

Houd het apparcaatuit de buurt van radiatoren, warmeluchroosters, kachels of andere apparaten die warmte produceren.

WAARSCHUWING: Met de aansluiting voor de voedingskabel op het*(-terpaneel kunt u de stroomloevoer verbeken. Het apparaat moet zich in een open ruimte bevinden waar deze aansluiting goed te bereiken is.

Sluit het apparaat aan op een stroomtoevoer die overeenkomt met de op het achterpaneel aangegeven type- en spanningsaanduidig. (VS: 120 V/60 Hz, EU: 230 V/50 Hz)

Sluit het apparataat alleen met de bijgueleverde voedingskabel of een exact equivalent waarvan aan op het lichtnet. Verander niets aan de meegeleverde kabel. Een gepolariserde stekker heeft twee pennen, de one breder dan de andere. Een geoarde stekker heeft twee pennen plus randaardecontacten. De stekker heeft deze voorzieningen voor uw verilheid. Verwijder ze nicht. Als de stekker van de bijgueleverde kabel Niet in uw stopcontact past, raadpleeg dan een elektricien. Hij kan het stopcontact voor u verrangen. Gebruik geen verlengsnoer.

Met de stekker van de voedingskabel kut u de stroomtoevoer aan het apparaat verbreken. Door de stekker uit het stopcontact te trekken, verbreekt u de aansluiting op het stroomnet volledig. Als de stekker Niet in het stopcontact steekt, brandt de LED-indicator voor stand-by Niet. Zorg ervoor dat u de netstekker gemakkelijk kut bereiken om de stroomtoevoer te verbreken.

Leg de voedingskabel zodanig dat这点 Niet bekneld raukt, verbogen wordt, knikt, aan warmte wordt blootgesteld of op enige andere wijze beschadigd raukt. Let hier bij met name op het stekkergedeelte en het gedeelte van de kabel dat acheer uit het apparaat komt.

Neem de stekker uit het stopcontact bij onweer of als het apparaat langdurig Niet gebruikt za worden.

Dit apparaat dient te worden aangesloten op een geard stopcontact.

Gebruik alleen door de fabrikant voergeschren accessoires.

Gebruik het apparaat alleen in combinatie met een door Rotel aanbevolen (verrijdbare) standard, rek, steun of schappensystem. Let goed op als u het apparaat in een standard of rek verplaatst: zorg ervoor dat de standard of het rek Niet omvalt, waardoor u of iemand anders letsel zou(APopen.

Sluit de luidsprekers aan met kabels volgens klasse 2: dit maakt een goede isolatie möglich en beperkt het risico op elektrische schokken tot een minimum.

Staok het gebruik van het apparaat onmiddelijk en laat het door erkende onderhoudsmonteurs controeren en/of repareren als:

• de voedingskabel of de stekker beschadigd is;
  er voorwerpen in het apparaat zijn gevalen of er vloeistof in is gemorst;
• het apparataan regen is bloatgestfeld;
• het apparatietneitnour behorelen lijkt te werken;
• het apparaut is gevaln of beschadigd.

WAARSCHUWING

RISICO OPE LEKTRISCHE SCHOK, NIET OPENEN

LET-OF OM HIT RISOCI AP BOARD OF ELEKTRISCH SCHOKKEN TE VERMIBDEREN, MAGU DE BEHUIZING NIT REVIWILERDEN. GEEN ONDERDELEN IN NET APPARAT AWAARAAAN DE GEBRIKER ONDERHOUDAN KO OF MOET UYTOVIEREN, LAAT ONDERHOUDAL TIAL DOOR PROFESSIONALE ONDERHOUDSMonteurs UYTOVEREN

GELDT VOOR VS, CANADA OF WAAR GOEDGEKEURD VOOR GEBRUK

WAARSCHUING:OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN DIENT AUN HET BREDE UITEINDE VAN DE PLUG MET DE BREDE SLEUF TE COMBINEREN.VOLLEDIG INSTEKEN.

ATTENTION: POUR EVITER LES CHOCS ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISE ET POUSSER JUSQ AU FOND.

Dit symbolism waarschwert de gebrukker voor de aanweezigheid van onteilsolaerde gevaarlijke spanning binnennet het apparaat dat een risico op elektrische schokken met zich meebrengt.

Dit symptomeattendeertdegebruiler opbelangrikebedienlings-enerhoudsaaanwijzingenindeaze handleidingen en de productDocumentationate.

Producten van Rotel voldoen aan de BGS-richtlijn inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatusu er aan de AEEA-richlijn betreffende afgedankte elektrische en elektronische apparatusu. Het symbol van een vuilnisbak met een kruis erdoorheen geeft aan dat aan deze richtlijn worden voldaan enDat de producten op de juiste wijze gerecycled of verwerkt moeten worden conform deze richtlijn.

Pintoewijzingen

Gebalanceerde audio (3-polig, XLR):

Pin 1: Massa / Afscherming

Pin 2: Fuse / +ve / Hot

Pin 3: Tegenfase / -ve / Cold

Inhoud

Abfconstruction 1-1: RMB-1555 Bedieningselementen en aansluitingen 3

Afbeeling 1-2: RMB-1585 Bedieningselementen en aansluitingen 4

Afbeelding 2: Analoge ingangen en luidsprekeruitgangen 5

Afbeelding 3: Gebalanceerde ingangen (XLR) 6

Héel belangrijk 7

Belangrijkeveiligheidsaanwijzingen. 29

Over Rotel. 30

Over wattage 30

Aan de slag 30

Enkele voorzorgsmaatregelen 31

Plaatsing 31

Aansluiting op het stroomnet en bediening. 31

AC-voedingsingang 31

AAN/UIT-knop en AAN/UIT-indicator 1 31

Schakelaar trigger AAN/UIT 31

Triggerin- en uitgang 12 volt 32

Beveiligingscircuits 32

Ingangssignaalaansluitingen 234 32

Luidspekers aansluiten 32

Luidsprekserselectie 32

Luidsprekkerkabelselectie 32

Polariteit en fase 32

Luidsprekeraansluitingen 32

Koelventilatoren 33

Problemen oplossen 33

De zekering verrangen 33

Geen geluid 33

Beveiligingsindicator 33

Specifications. 34

Over Rotel

Ons verhaal is meer dan 50aar geleden begonnen. Door de jaren heen hebben we met once producten honderden prijzen gewonnen en hebben honderdduizenden mensen van once producten konnen genieten. Menschen die net als uhoogwaardige apparatuur voor home-entertainment op waarde weten te schatten.

Rotel is opgericht door een familie met een passie voor muziek die hifi-appeparatuur van de allerhoogste kwaliteit is gaan makeen. Na al die jaren is die passie er nog steeds. Nog als is ons doel meerwaarde bieden aan muziekliefhebbers en hifi-kenners, ongeacht hun budget. Dit doel wordt gedeel door alle medewerkers van Rotel. De ontwikkelaars van Rotel werk den als een team samen. Ze luisteren zorgvuldig maar elk nieuw product en blijven het bijschaven tot het aan hun hoge eisen voldoet. Ze kunnen componenten van overal ter wereld kiezen om het optimale producte makeen, zoals condensatoren uit het Verenigd Koninkrijk en Duitsland, halfgeleidersuit Japan of de VS, terwijl de ringkerntransformaten altijd in Rotels eigena fabrieken worden vervaardigd. Het milieu gaat ons allemaal aan het hart. Omdat er steedsmeer elektronica worden geproduecerd die ooit ook waar zal worden afgedankt, worden het voor fabrikanten steeds belangrijker er alles aan te doein producten zo te ontwerpen dat deze het milieu zu min mogelijk belasten.

Bij Rotel zich we er trots op dat we hieraan ons stentje kuren bijdragen. Een voorbeeld waarvan is dat we zich overgestapt op speciala soldeermiddel dat voldoet aan de BGS-richtlijn, waardoor er in once elektronica minder loed worden verwerkt. En once neue klasse D-versterkers (niet de D van digitaal) zich nu vrijkeer efficienter dan hun voorgangers, zonder dat er concessions worden gedaan aan het vermogen of de prestaties. Deze producten worden Niet heet, verspillen vrijwel geen energia, zich goed voor het milieu en klinken ook nog eens beter.

En tot slot is deze handleiding op kringlooppapier gedrukt.

Wij beseffen dat dit slechtskleine stapjes,zijn, maar ze zich wel belangrijk. En wij blijvenaarnieuwemethoden enmaterialien zoeken om nog schoner en groener te kunnen produceren. Namens Rotel wilien wij u bedanken dat u dit product hebt aangeschaft. Wij weten zeker dat u er vele jaren plezier van zult hebben.

Over wattage

Het uitgangsvermögen dat geveen worden voor de RMB-1555 is 120 watt per kanaal, voor de RMB-1585 is dat 200 watt per kanaal, als alle vijf de kanalen op vol vermogen in bedrijf zijn. Rotel heeft ervoor gekozen om het uitgangsvermögen op deze manier aan te Geven waaromat Rotel de ervaring heeft dat dit de meest nauwkeurige aanduiding van het vermogen van een receiver of versterker oplevert.

Als u de specifications voor verschilnde producten wilt vergelijkken, houd er dan rekening mee dat het uitgangsvermögen Niet altijd op bezelfde manier worden aangegeven, waardoor het dus möglichk is dat u niet bezelfde waarden met elkaar vergelijkt. Het uitgangsvermögen kan bijvoorbeeld worden aangegeven voor slechts een kanaal in bedrijf, hetgeen een hogere maximumwaarde oplevert.

De impedantie van een luidspreker geeft de elektrische watstand of belasting aan die de luidspreker biedt als hij op de versterker worden aangesloten. Meestal is dit 8 ohm of 4 ohm. Hoe lager de impedantie, des te meer vermogen de luidspreker nodig haeft. Een luidspreker van 4 ohm vraagt tweemaal zo veel vermogen als een luidspreker van 8 ohm. De versterkers van Rotel können darüber alle luidsprekerimpedanties van 8 tot 4 ohm aan, waar bij alle kanalen op vol vermogen hunnen werken. Omdat het ontwerp van Rotel geopimaliseerd is voor begruksituaties waar bij alle kanalen samenwerken, kan Rotel het母公司 uitgangsvermögen voor beiden kanalen vermelden.

Dit kan ook van belong়oor uw geluidservaring. Als u een film kijk, is het bijvoorbeeld belangrijk dat de versterker het geluid over alle kanalen tegelijerkrijt op vol vermogen kan reproduceren, vooral als er een vulkaanuitbarst!

Aandeslag

U hebt de RMB-1555 of RMB-1585 stereo vermogensversteller van Rotel aangeschäft. In combinatie met een hoogwaardig muziek- of hometheatreysteme biedt deze versterker van Rotel jarenlang muziekplezier. De RMB-1555 en RMB-1585 zijn zeer krachtige versterkers die audioprestaties van het hoogste niveau leveren. Discrete uitgangsapparatuur, een krachtige voeding, hoogwaardige componenten en het uitgebalanceerde ontwerp van Rotel garanderen een uitstekende geluidskwaliteit. De high-current

RMB-1555 en RMB-1585 können de meest veeleisende luidsprekers aansturen.

Houd er rekening mee dat de RMB-1555 en RMB-1585 een groot vermogen hunnen bereiken,meer dan respectievelijk 120 en 200 watt per kanaal. Zorg ervoor dat uw luidsprekers hiertegen bestand zich. Als u hieraan twijfelt, neem dan contact op met uwplaatselijke Rotel-audiodealer voor advies.Deze versterkers hunnen eenvoudig worden geinstalleerd en bediend. Als u ervaring hebt met andere stereo vermogensversterkers, zult u in principe niets vreemds tegenkomen.U hoeft alleen maar de bijbehorende componenten aan te sluiten om volop te kunnen genieten van hoogwaardige geluidsweergave.

Enkele voorzorgsmaatregelen

WAARSCHUWING: Om schade aan uw systeme te voorkomen, dient u ALLE componenten in het systemeui te schakelen alvorens de luidsprekers of aanverwante componenten aan te sluiten of los te koppelen. Schakel de systeemcomponenten pas weein als u zeker weet dat alles goed en stevig is aangesloten. Besteed met name aandacht aan de luidsprekerkabels. Er zougen losse draadjes+zijn die contact hunnen make met de andere luidsprekerkabels of met het chassis van de versterker.

Lees deze handleiding zorgvuldig. U vindt hierin nicht alleen instructies voor het installereren en het gebruik van de versterker, maar ook waardevolle informatie over verschillende systemeconfigurations en algemene informatie om uw systeme optimaal te lately presteren. Mocht u nog vragen hebben, neem dan contact op met uw officièle Rotel-verkoper. Natuurlijk kutu met uw vragen en opmerkingen ook rechtstreeks bij Rotelterecht. Bewaar de doos en alle bijglesloten verpakkingsmaterialen voor eventuel toekomstig gebruik. Als u de versterker net in de originele verpakking verzendt of verhuist, kan dit tot ernstige schade leiden die Niet door de garantie worden gedekt.

Als er in de doos een eigendomsregistratiekaart zit, vul deze dan in en stuur deze op. Bewaar ook de originele aankoopbon. Hiermee kut u het Beste de aankoopdatum aantonen als u aanspraak zou要去en doeon op de garantie.

Plaatsing

De RMB-1555 en RMB-1585 gegen tijdens normal gebruk warmte af. Om deze warmte af te voeren is de versterker voorzien van koelprofielen en ventilatieopengen. De ventilatiegleuven in de bovenkant要去en open blijven. Om te voorkomen dat de versterker oververhit raakt,要去 er 10 cm ruimte zich rond het chassis en要去en een redelijk luchtdoorstroming zich op de installmentatielocatie.

Houd bij het selecteren van een installmentielocatie rekening met het gewicht van de versterker. Controller of het schap of de kast sterk genoeg is. Wij adviseren u het apparaat in speciala meubilair voor audiocomponente teplaaten. Dergelijk meubilair is ervoor ontworpen om trillingen die de geluidskwaliteit kannen aantasten te verminderen of te onderdukken. Vraag uw officièle Rotel-verkoper om advies over het juiste meubilair en over de juiste installmentatie van audiocomponenten.

Aansluiting op het stroomnet en bediening

AC-voedingsingang

Uw versterker is in de fabriek geconfigureerd voor de spanning op het lichtnet van het land waar u hem gekocht hebt, dus 120 volt of 230 volt. De AC-lijnconfigatie is aangegeven op eenplaatje op het achterpaneel.

OPMERKING: Als u uw versterker waar een ander land verhuist, dient u deze möglich opnieuw te configureren voor gebruik met een andere netspanning. Probeer deze conversie Niet zichuit te voeren. Door de behuizing van de versterker te openen, worden u blootgesteld aan gevaarlijke spanning. Raadpleeg een erkend onderhoudsmonteur of de onderhoudsafdeling van Rotel voor informatie.

OPMERKING: Sommige producten zijn bestemd voor verkoop in meer dan een land en worden.daarom meteer aan een voedingskabel geleverd. Gebruik uitsluitend de voor uw land of regio geschichte kabel.

Door het hoge vermogen kan de versterker veel stroom trekken. Hij要去 waaromrechtstreeks op een wandcontactdoos worden aangesloten. De RMB-1555 en de RMB-1585要去 worden aangesloten op een 3-pens gepolariseerde wandcontactdoos. Gebruik geen verlengsnoer. U kunt eventuele gebruikmaken van een speciale meervoudige stekkerdoos als de specificaties van de stekkerdoos (en de wandcontactdoos waarop deze wordt aangesloten) afdoende zijn voor de stroom die bevgraagd worden door de versterker en alle erop aangesloten componenten.

Controleer of de AAN/UIT-KNOP 1 aan de Voorkant van de versterker uitgeschakeld is (in de stand 'uit'). Sluitervolgens de bijgeleverde voedingskabel aan op de voedingsingang 7 aan dechterkant van het apparaat en steek de steker in het stopcontact. Als u langere tijd Niet thus bent, bijvoorbeeld als u een maand op vakantie gaat, is het verstandig om de steker van uw versterker (en die van andere audio-en videoapparatuur) Niet in het stopcontact te latent zitten terwijl u weg bent.

AAN/UIT-knop en AAN/UIT-indicator

De AAN/UIT-knop bevindt zich op het voorpaneel van uwversterker. Druk de knop in om de versterker in te schakelen. De ring rond de knop要去 branden ten teken dat de versterker ingeschakeld is. Druk nogmaals op de knop en zet hem waar in de stand 'uit' om de versterker uit te schakelen

OPMERKING: Breng de zichklevende ring aan over het Licht rondon de AAN/UIT-knop als u het blauwelicht te fel vindt.

Schakelaar trigger AAN/UIT

De versterker kan handmatig of automatisch worden in-/uitgeschakeld. U kurz dit instellen met behulp van een schakelaar op het achterpaneel.

Als de schakelaar bij '12V TRIG' op 'ON' staat, worden de versterker automatisch ingeschakeld als de 3,5 mm jack IN' op het中断paneel een 12V triggersignaal afgeeft. De versterker要去 op stand-by als er geen signaal aanwezig is. De AAN/UIT-KNOP op de voorzijde heeft voorrang op deze functie. Deze要去 aan staan, anders werkdt de 12V trigger Niet. Door de schakelaar in de stand 'uit' te zetten, worden de voeding maar de versterker afgesloten, ongeacht of er een triggersignaal aanwezig is.

Triggerin-enuitgang12volt

De aansluiting IN' is bedoeld om de connector van 3,5 mm aan te sluiten die het +12 volt triggersignal doorgeeft om de versterker in en uit te schaken. Om deze functie te gebruiken, moet de schakelaar in de stand 'aan' (ON) staan. Deze ingang accepteert alle besturingsignalen (gelijk- of wisselstroom) van 3 tot en met 30 Volt.

De aansluiting 'OUT' is bedoeld om een andere connector van 3,5 mm aan te sluiten om een 12 volt triggersignal door te geeven aan andere componenten. Het uitgangssignal van 12V is beschikkaar als er een +12 volt triggersignal worden doorgegeven aan de IN-connector.

Beveiligingscircuits

De RMB-1555 en RMB-1585 zijn voorzien van circuits voor thermische beveiliging en kortsluitbeveiliging om het apparaat te beschemen gegen beschadiging in geval van extreme of fouitieve bedrijsomstandigheden. In tegenstelling tot bij viel andere apparaten staan de beveiligingscircuits los van het audiosignaal en hebben ze geen invloed op de geluidsprestaties. Ze bewaken de temperatuur van de uitgangsapparaten en de spanning die ze verwerken en schakelen deversterker ut als de gebruiksomstandigheden de veiligheidsgrenzen overschrijden.

Waarschijnlijk zult u de werkking van deze beveiligingscircuits nooit ervaren. Mocht er darüber een storing optreden, dan stopt de versterker en begint de voedingsindicator op het voorpaneel te knipperen.

Schakel de versterkeruit als dit gebeurt,laat hem enkele minuten afkoelen en probeer verrolgens het probleem te vinden en te verhelpen. Als u de versterker weer inschakelt, wordt het beveiligingscircuit automatisch geset.De voedingsindicatorGaatweerbranden,watangeeftdat de versterker normal is ingeschakeld.

In de meeste gevallo treedt het beveiligingscircuit in werkking door een storing, zoals kortsluiting in de luidsprekerkabels of onvoldoende ventilatie waardoor het apparaat oververhit raakt. Heel zelden worden het beveiligingscircuit ingeschakeld doordat de luidsprekerimpedantie zeer laag is of de luidsprekerbelasting als gevolg van een hoop reactiegedrag te hoog is.

Als het beveiligingscircuit herhaaldelijk wordt ingeschakeld en u de storing Niet kunt vinden en/of verhelppen, vraag uw officièle Rotel-verkoper dan om hulp.

Ingangssignaalansluitingen 234

De RMB-1555 en RMB-1585 hebben standard ingangsaansluitingen van het type RCA en te vinden op bijna alle audioapparatuur. De RMB-1585 is geschikt voor gebalancerde ingangsconnectoren zoals. Er mag slechts een set ingangen worden aangesloten. Sluit nooit de gebalancerde ingangen en de RCA-ingangen tegelijkkertijd aan.

OPMERKING: Zorg ervoor dat de versterker isuitgeschakeld als u de configuratie van de ingangssignalen aanpast; zo voorkomt u harde en möglich schadelijke geluiden.

Maak gelebruik van hoogwaardige audiokabels. Sluit elk van de uitgangen van de voorversterker of de signalalprocessor aan op de bijbehorende ingang van de versterker.

Luidsprekers aansluiten

Luidsprekerselectie

We raden u aan luidsprekers te gebruiken met een nominale impedantie van 4 ohm of hoger in combinatie met de RMB-1555 of RMB-1585. Wees voorzichtig als u meerere paren luidsprekers parallel wilt aansturen, want de daadwerkelijkke impedantie die de versterker doorkrijgt, worden gehalveerd. Als u bijvoorbeeld twee Maar luidsprekers van 8 ohm aandriift, ziet de versterker een belasting van 4 ohm. Als u Meerere luidsprekers parallel aandriift, raden we u aan luidsprekers te kiezen met een nominale impedantie van 8 ohm of hoger. Luidsprekerimpedantie-aanduidingen zich net altiijd even nauwkeurig. In de praktijk za het Niet vaak gebeuren dat luidsprekers problemen opleveren voor de RMB-1555 of RMB-1585. Mocht u hieroverECHTER vragen hebben, neem dan contact op met uw officièle Rotel-verkoper.

Luidsprekerkabelselectie

Sluit de versterker aan op de luidsprekers met geisoleerde, twee-aderige kabels van geslagen draad. De dikte en de kwaliteit van de kabel hunnen een hoorbaar effect hebben op de prestaties van het systemm. Standaard luidsprekerkabel werkt wel, maar heeft als nadeel dat het volume en/of de basresponslager is, met name bij grotere kabellengtes. In het algemeen leveren dikkere kabels een beter geluid op.

Voor optimale prestaties is het gebruik van speciale, hoogwaardige luidsprekerkabels aan te bevelen. Uw officièle Rotel-verkoper kan u helpen de juiste kabels voor uw systeme te kiezen.

Polariteit en fase

De polariteit - de juiste aansluiting van de plus- en minpool - moet voor elke luidspreker- en versterkeraansluiting hetzelfde zich, zodat alle luidsprekers in fase zich. Als de polariteit van een aansluiting worden omgekeerd, is de basweergave zeer zwak en is het stereobeeld minder goed. Alle kabels zich dusdanig gerekt dat de twee verschillende aders te herkennen zich. Ze können voorzien zich van ribbels of van een streep op de isolatie van eenader. Of de isolatie kan transparenteren zich terwijl de inwendige draden verschillende kleuren hebben (koper en silver). Oak is het möglichk dat de polariteit'sindicatie op de isolatie geprint is. Bepaal welke de plus- en welke de min-ader is en sluit alle luidsprekers op basis hiervan opdezelfde manier aan.

Luidsprekeraansluitingen

OPMERKING: De onderstaande tekst betreft zowel aansluitklemmen als plug-in-aansluitingen. Gebruik NIET beiden aansluitmethoden samen om meerdere luidspekers aan te sluiten.

Schakel alle componenten in het systeme uit voordat u de luidsprekers aansluit.

De RMB-1555 en RMB-1585 hebben twee kleurgecodeerde aansluitklemmen, twee per kanaal. Op deze connectoren können gestripte kabels, kabelschoentjes of dubbele banaanstekkers worden aingesloten (behalte in de landen binnen de Europese Unie waar het gebruik van deze LASTe Niet is toegestaan).

Leid de kabel vanaf de versterker maar de luidsprekers. Zorg voor voldoende extra lengte om de componenten te kunnen verplaatsen, zodat de luidsprekeruitgangen bereikbaar zijn.

Als u gebruikmaakt van dubbele banaanstekkers, sluit deze dan op de draden aan en steek ze,achter in de aansluitklemmen. Schroef de bevestigingssschroeven van de aansluitklemmen helemaal vast (rechtsom).

Als u gebruikmaakt van kabelschoentjes, dan moet u deze eerst aan de luidsprekerkabels bevestigen. Wilt u de kabels rechtstreeks aan de aansluitklemmen bevestigen, dan moet u de twee aders van elkaar scheiden en strippen (de isolatie verwijderen). Beschadig de draadjes van de aders Niet. Schroef de aansluitklem los (linksom draaien). Doe het kabelschoentje of de gestripte kabel rond de as van de aansluitklem en draai de aansluitklem verrolgens wee vast om het kabelschoentje of de gestripte kabel stevig vast te klemmen.

OPMERKING: Zorg ervoor dat er geen losse draadjes uisteken die andere aders of connectoren können raken.

Koelventilatoren

De Rotel RMB-1585 versterker is voorzien van dubbele koelventilatoren die de interne componenten met lustch koelen. Op het achterpaneel van de RMB-1585 bevindt zich een driestandenschakelaar voor de ventilatorsnelheid. De standen zijn 'ventilator uit', 'ventilator langzaam' en 'ventilator snel'. Selecteer de ventilatorsnelheid die het Beste bij de installment- en koeleisen past, ervan uitgaande dat een hogere ventilatorsnelheid voor meer koeling zorgt.

OPMERKING: Zelfs als de koelventilatoren in gebruik zijn, producerert de RMB-1585 veel vermogen en, als gezolg waarvan, warmte. Goede installmente en ventilatieশ vereist om een goede werkung van de versterker zeker te stellen.

Problemen oplossen

De meest voorkomende problemen bij audiosystemen zijn het gevolg van aansluitfouten of foute instellen. Mocht u谈起 problemen aanlopen, bepaal dan waar het probleem zich voordoet, controllerer de instellenen van de bedieningselementen, stel de precieze oorzaak van de fout vast en voer de nodige aanpassingen UIT. Als de versterker geen geluid te horen geeft, raadpleeg dan de onderstaande suggesties:

De AAN/UIT-indicator brandt Niet

De versterker krijgt geen voeding. Controller de aan/uit-schakelaar op het Voorpaneel. Bevestig dat hij is ingeschakeld. Controller de voedingsaansluitingen van de versterker en het stopcontact.

De zekering verrangen

Als een ander apparaat wel op het stopcontact werkt, maar de AAN/UIT-indicator van de versterker Niet gaat branden als de stekker in het stopcontact worden gestoken, is het möglichk dat de inwendige zekering kapot is. Neem in dat geval contact op met uw Rotel-verkoper om de zekering te lately verrangen.

Geen geluid

Als de versterker wel op de netvoeding is aangesloten maar geen geluid produeert, controlleren dan de beveiligingsindicator op het Voorpaneel. Roadpleeg de onderstaande informatie als deze brandt. Controller als dit Niet het geval is alle aansluitingen en bedieningsinstellungen op de bijbehorende componenten.

Beveiligingsindicator

De AAN/UIT-indicator op het Voorpaneel knippert als de versterker isuitgeschakeld door een van de beveiligingscircuits. Gewoonlijk gebeurt dit alleen als de ventilatieopeningen geblokkeerd zich, als er iota's mis is met de bedrading van de luidspekers of na langdurig extreem gebruik. Schakel het systeme uit en laat de versterker afkoelen. Druk cervolgens de aan/uitschakelaar op het voorpaneel in om de beveiliging te resetten. Als de storing Niet is verholpen of opnieuw optreedt, is er een probleem met het systeme of de versterker zich.

Specifications

RMB-1555

Continuity 120 watt/kanaal, (20-20 kHz, < 0.03%, 8 ohm) 5 aangesturde kanalen

Totale homonnische weworming < 0,03% (20 Hz-20 kHz, 8 ohm)

Intermodulatievervorming (60 Hz:7 kHz, 4:1) < 0.03%

Frequenfierrespons (+0,5, - 3dB) 10Hz - 100kHz

Dempingsfactor (20-20,000 Hz, 8 ohm) 180

Luidspekerimpedantie minimaal 4 ohm

Signaal-ruisverhouding (IHFA-netwerk) 116 dB

Impedantie/gevoeligheid ingang 12k ohm/1,5 volt

Signaolversterking 26,5 dB

Netspanning

Amerikaanse versie 120 volt, 60 Hz
Europese versie 230 volt, 50 Hz

Stroomverbruik 650 watt

Afmetingen

Breedte x Hoogte x Diepte 431 x 188 x 454 mm

7.5×17.87in

Hooghtvoorpaneel

4U/176,8mm/7in

Gewicht (neta)

21,8kg

RMB-1585

Continu uitgangsvermogen 200 watt/kanaal, (20-20 kHz, < 0,03%, 8 ohm) 5 aangesturde kanalen

Totale homonnische wemyoming < 0,03% (20 Hz-20 kHz, 8 ohm)

Intermodulatievervorming (60Hz:7kHz,4:1) < 0.03%

Frequenlerespons (+0,5, - 3dB) 10Hz - 100kHz

Dempingsfactor (20-20,000 Hz, 8 ohm) 260

Luidspekerimpedantie minimaal 4 ohm

Signaal-ruisverhouding (IHFA network) 116 dB

Impedantie/gevoeligheid ingang

Ongebalanceerd 12k ohm/1,9 volt
Gebalanceerd 100k ohm/3,8 volt

Signoalverstenking 26,5dB

Netspanning

Amerikaanse versie 120 volt, 60 Hz
Europese versie 230 volt, 50 Hz

Stroomyerbruik 1100 watt

Afmetingen

Breedte × Hoogte × Diepte 431× 237× 454mm

9,33 x 17,87 in

Hoogte voorpaneel

5U/221mm/8,75in

Gewicht (nemo)

36kg

Alle specificaties zich correct bij het ter perse goan.
Rotel behoudt zich hetrecht voor zonder voorafgaande kennisgeving verbeteringen door te voeren.

Rotel en het Rotel HiFi-Logo zijn gedeponeerde handelsmerken van The Rotel Co, Ltd., Tokio, Japan.
