BEDIENUNGSANLEITUNG RMB1585 ROTEL

Achten Sie beim Herstellen der Verbindungen auf Folgendes:

Schalten Sie alle Komponenten im System ab, bevor Sie Geräte (einschließlich Laufsprecher) anschließen.

Schalten Sie alle Komponenten im System ab, bevor Sie Anschlusse im System verändern.

Ferner empfehlen wir, dass

Sie die Lautstärke herunterdrehen, bevor Sie den Verträker ein- oder abschalten.

Notas Importantes

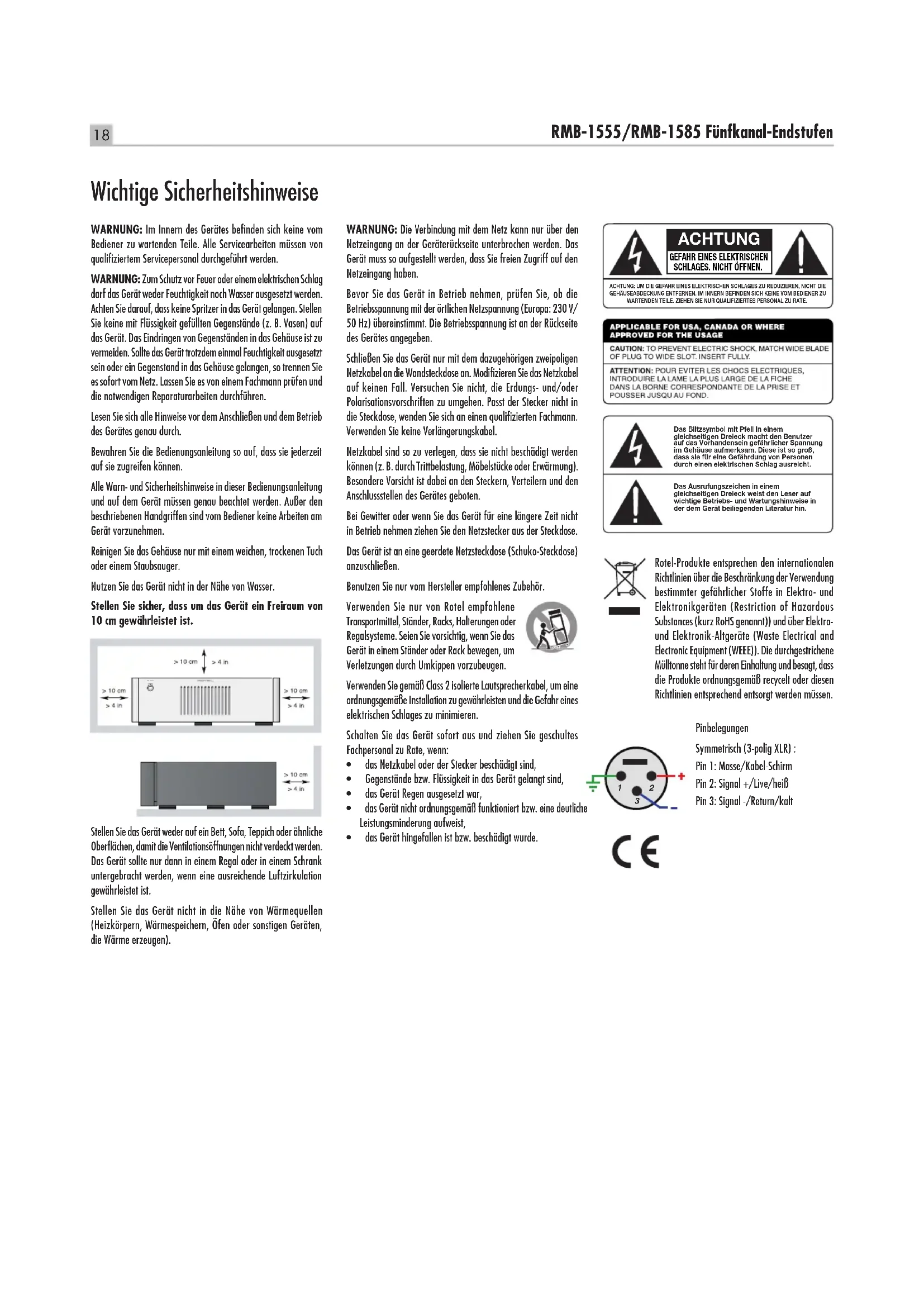

Wichtige Sicherheitshinweise

WARNING: Im Innern des Gerätes befinden sich keine vom Bediener zu wartenden Teile. Alle Servicearbeiten müssen von qualifizierten Servicepersonal durchgeführt werden.

WARNING: Zum Schutz vor Feuer oder einem elektrischen Schlag darf das Gerät weder Fechtigkeit noch Wasser ausgesetzt werden. Achten Sie darauf, dass keine Spritzer in das Gerät gelangen. Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (z. B. Vasan) auf das Gerät. Das Eindringen von Gegenständen in das Gehäuse ist zu vermeiden. Soltte das Gerät trozdem einmal Fechtigkeit ausgesetzt sein oder ein Gegenstand in das Gehäuse gelangen, so trennen Sie es sofort vom Netz. Lassen Sie es von einem Fachmann prüfen und die notwendigen Reparaturarbeiten durchfahren.

Lesen Sie sich alle Hinweise vor dem Anschlieben und dem Betrieb des Gerätes genau durch.

Bewahren Sie die Bedienungsanleitung so auf, dass sie jederzeit auf sie zugreifen konnen.

Alle Warn- und Sicherheitsinweise in dieser Bedienungsanleitung und auf dem Gerät müssen疃 genau bechte werden. Außer den beschriebenen Handgriffen sind vom Bediener keine Arbeiten am Gerät vorzunehmen.

Reinigen Sie das Gehäuse nur mit einem weichen, trockenen Tuch oder einem Staubsauger.

Nutzen Sie das Gerät nicht in der Höhe von Wasser.

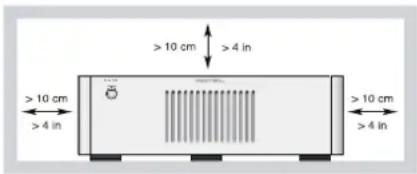

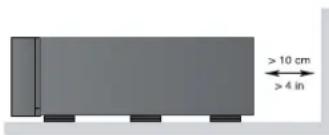

Stellen Sie sichere, dass um das Gerät ein Freiraum von 10 cm gewährleistet ist.

Stellen Sie das Gerät weder auf ein Bett, Sofia, Teppich oder ähnliche Oberflächen, damit die Ventilationsöffnungen nicht verdeckt werden. Das Gerät solle nur dann in einem Regal oder in einem Schrank untergebracht werden, wenn eine ausreichende Luftzirkulation gewährleistet ist.

Stellen Sie das Gerät nicht in die Nähe von Wärmequellen (Heizkorpern, Wärmespeichern, Öfen oder sonstigen Geräten, die Wärme erzeugen).

WARNING: Die Verbindung mit dem Netz kann nur über den Netzeingang an der Geräuterrückeite unterbrochen werden. Das Gerät muss so aufgestellt werden, dass Sie freien Zugriff auf den Netzeingang haben.

Bevor Sie das Gerät in Betriebnehmen, prüfen Sie, ob die Betriebsspannung mit der ortlichen Netzspannung (Europa: 230 V/50 Hz) übereinstimmt. Die Betriebsspannung ist an der Rückseite des Gerätes angegeben.

Schlieben Sie das Gerät nur mit dem dazugehörigen zweipoligen Netzkabel an die Wandsteckdose an. Modifizieren Sie das Netzkabel auf keine Fall. Versuchen Sie nicht, die Erdungs- und/oder Polarisationsvorschriften zu umgehen. Pass der Stecker nicht in die Steckdose, wenden Sie sich an einen qualifizierten Fachmann. Verwenden Sie keine Veränderungskabel.

Netzkabel sind so zu verlegen, dass sie nicht beschadigt werden konnen (z. B. durch Trittbelastung, Möbelstücke oder Erwärung). Besondere Vorsicht ist damit an den Steckern, Verteilern und den Anschlussstellen des Gerätes geboten.

Bei Gewitter oder wenn Sie das Gerät für eine längerere Zeit nicht in Betriebnehmen ziehen Sie den Netzstecker aus der Steckdose.

Das Gerät ist an eine geerdtete Netzsteckdose (Schuko-Steckdose) anzuschlieBen.

Benutzen Sie nur vom Hersteller empfohlenes Zubehor.

Verwenden Sie nur von Rotel empfohlene Transportmittel, Ständer, Racks, Halterungen oder Regalsysteme. Seien Sie vorsichtig, wenn Sie das Gerät in einem Ständer oder Rack bewogen, um Verletzungen durch Umkippen vorzubeugen.

Verwenden Sie gemäß Class 2 isolierte Laufsprecherkabel, um eine ordnungsgemäß Installation zu gewährleisten und die Gefahr eines elektrischen Schlages zu minimieren.

Schalten Sie das Gerät sofort aus undziehen Sie geschultes Fachpersonal zu Rate, wenn:

das Netzkabel oder der Stecker beschädigt sind,
Gegenstände bzw. Flüssigkeit in das Gerät gelangt sind,
das Gerät Regen ausgesetzt war,
das Gerät nicht ordnungsgemäß Funktioniert bzw. eine deutliche Leistungsminderung aufweist,
das Gerut hingefallen ist bzw. beschädigt wurde.

ACHTUNG

GEFAHR EINES ELEKTRISCHON SCHLAGLES. NICH TÖFFN.

ACHTUNG:UM DIE GEFÄR NIES ELEKTRISCHEN SCHLAGES ZREUDZIEREN, NICKT DIE GEHRAUSEBDECKUNG ENTFERNEN.Im INNERN BEFINDEN SICH KENNE vom BEDIER zu WARTENDIEN TIEZHEN ZIEHEN SE NUR QUALFIZERTES PERSONAL zu RATE.

APPLICABLE FOR USA, CANADA OR WHERE APPROVED FOR THE USAGE

CAUTION: TO PREVENT ELECTRIC SHOCK, MATCH WIDE BLADE OF PLUG TO WIDE SLOT. INSERT FULLY.

ATTENTION: POUR EVITER LES CHOICES ELECTRIQUES, INTRODUIRE LA LAME LA PLUS LARGE DE LA FICHE DANS LA BORNE CORRESPONDANTE DE LA PRISÉ ET POUSSER JUSQU AU FOND.

Das Biltz symbol with Pfell in einem gleichzeitigen Dreieck macht den Benutzer auf das Vorhandsein geliefhrerlichSpannung im Gehausa aufmearksam. Diese ist so groß, dass sie für eine gefehrdlung von Personen durch einen elektrifischen Schlag ausrechts.

Das Ausrufungszeichen in einem
gleichstetter Dremeck welt ein den Leser auf
wichtigte Betriebs- und Wartungschnilweise
in der dem Gerät bellegenden Literatur hirn.

Rotel-Produkte entsprechen den internationalen Richtlinien über die Beschänkung der Verwendung bestimmer gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannten)) und über Elektro-und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment (WEEE)). Die durchgestrichene Mülltonne stiert für deren Einhaltung und besagt, dass die Produkte ordnungsgemäß recycliert oder diesen Richtlinien entsprechend entsorgt werden müssen.

Pinbelegungen

Symmetrisch (3-polig XLR):

Pin 1: Masse/Kabel-Schirm

Pin 2: Signal +/Live/heiB

Pin 3: Signal -/Return/kolt

Inhaltsverzeichnis

Figure 1-1: RMB-1555 Bedienelemente und Anschlusses 3

Figure 1-2: RMB-1585 Bedienelemente und Anschlüsse 4

Figure 2: Analoge Eingänge und Anschlieben der Laufsprecher 5

Figure 3: Symmetrische (XLR) Eingänge 6

Wichtige Hinweise 7

Wichtige Sicherheitsinweise 18

Die Firma Rotel 19

Ein Wort zur Leistungsangabe 19

Zudieser Anleitung 19

Einige Vorsichtsmaßnahmen 20

Aufstellung des Gerätes 20

Netzspannung und Bedienung 20

Netzaneingang 7 20

POWER-Schalter und Betriebsanzeige 1 20

12V TRIG-ON/OFF-Kipschalter 5 20

12VTRIG-Ein-und-Ausgang 5 21

Schutzschaltung 21

Eingangssignalanschlüsse 234 21

Anschlieben der Lautsprecher 21

AuswahlderLaatsprecher 21

Auswahld der Laufsprecherkabel 21

Polarität und Phasenabgleich 21

Anschlieben der Laufsprecher 21

Lüfter 22

Bei Störungen 22

Die Betriebsanzeige leucht nicht 22

Austauschen der Sicherung 22

Kein Ton 22

Betriebsanzeige blinkt (Schutzmodus) 22

Technische Daten 22

Die Firma Rotel

Unsere Geschichte begann vor ungebähr 50 Jahren. In den folgenden Jahrzehnten haben wir Hunderte von Auszeichnungen für unsere Produkte erhalten und unzähligen MenschenECHEN Horgenussbereitet,denen gute Unterhaltung wichtig ist.

Rotel wurde von einer Famlle gegrundet, deren Interesse an Musik so groß war, dass sie beschloss, hochwertigste HiFi-Produkte herzustellen und Musikliebhabern ungeachtet ihres Geldbeutels einen außergewöhnlichen Wert zukommen zu halten. Ein Ziel, das von allen Rotel-Mitarbeitern verfolgt wird.

Die Ingenieure arbeiten als Team eng zusammen. Sie horen sich jeder neue Produkt an und stimmen es klanglich ab, bis es den gewünschten Musikstandards entspricht. Die eingesetzten Bauteile stammen aus verschiedene Ländern und wurden ausgewählt, um das jeweilige Produkt zu optimieren. So finden Sie in Rotel-Geräten Kondensatoren aus Großbritannien und Deutschland, Halbleiter aus Japan oder den USA und direkt bei Rotel gefertigte Ringkerntransformatoren.

Wir fuhlen uns unserer Umwelt gegenüber verpflichtet. Und da immer mehr Elektronik produziert wird und später entsorgt werden muss, ist es von Herstellerseite bereits wichtig, Produkte zu entwickeln, die unsere Mülldeponien und Gewässer möglichst weniger belasten.

Rotel ist stolz darauf, seinen Beitrag zu leisten. So konnten wir den Bleianteil in unserer Elektronik durch bleifreies Loten reduzieren. Unsere neuen Class-D-Verträger (nicht digital) arbeiten bis zu 5-mal effizienter als ältere Verträger-Designs, ohne damit an Leistung und Performance zu verlieren. Mit ihren geringeren Wärmeverlusten schon den diese Produkte nicht nur die Umwelt, sie überzeugen auch klanglich.

Last, not least ist diese Anleitung auf Recyclingpapier gedruckt.

Dies sind bzw. kleine, aber wichtige Schritte. Und wir farschen weiter nach Verfahren und Materialien für einen sauberen und umweltfreundlichen Herstellungsprozess.

Vielen Dank, dass Sie sich für diesen Rotel-Produkt entschieden haben. Wir sind sicher, dass Sie in den nachsten Jahren viel Freude daran haben werden.

Ein Wort zur Leistungsangabe

Die Ausgangsleistung der RMB-1555 wird mit 120 Watt pro Kanal und die RMB-1585 mit 200 Watt angegeben, wenn alle fünf Kanäle gleichzeitig die volle Ausgangsleistung liefern.

Rotel spezifiziert die Ausgangsleistung auf diese Weise, da nach unserer Erfahrung hiermit das tatsächliche Leistungspotenzial des Receivers oder Verständers widergespiegelt wird.

Beim Vergleich der technischen Daten verschiedene Hersteller sollenn Sie sich darüber im Klaren sein, dass die Ausgangsleistung oftmals auf entsprechliche Weise angegeben wird, so dass kein direkter Vergleich möglich ist. Wird die Ausgangsleistung beispelseweise bei einem aktiven Kanal gemessen, so liegt der Maximalwert hoher.

Die Impedanz eines Lautsprechers steht für den elektrischen Widerstand oder die Last, die er für den Veränder darstellt. Sie liegt in der Regel bei 8 oder 4 Ohm. Je geringer die Impedanz,estohigher ist die benöttige Leistung. So ist für den Antrieb eines 4-Ohm-Lautsprechers die doppelte Leistung erforderlich wie für einen 8-Ohm-Lautsprecher.

Daher sind Rotel-Verträcker so ausgelegt, dass sie mit jedem Laufsprecher mit einer Impedanz zwischen 8 und 4 Ohm arbeiten konnen, wobei alle Kanäle damit die angegebene Ausgangsleistung liefern. Da das Rotel-Design so optimiert wurde, dass der gleichzeitige Betrieb aller Kanäle möglich ist, kann Rotel die tatsächliche Ausgangsleistung für alle Kanäle angegeben.

Und das kann auch für Ihr Hörvergnügen von entscheidender Bedeutung sein. Beim Ansehen eines Filmes ist es immer von Vorteil, wenn der Veränder in der Lage ist, auf allen Kanälen gleichzeitig die volte Ausgangsleistung zu gewährleisten. Das gilt besonders, wenn im Film ein Vulkan ausbricht!

Zudieser Anleitung

Vielen Dank, dass Sie sich für die RMB-1555 bzw. die RMB-1585 von Rotel entschieden haben. Diese leistungsstarken Fünflkanal-Endstufen können optimal in jedem qualitativ hochwertigen HiFi- oder Heimkinosystem eingesetzt werden.

Die RMB-1555 und die RMB-1585 sind Fünfkanal-Hochleistungsendstufen und überzeugen durch höchste Wiedergabequalität. Hochwertige Leistungstransistoren, ein leistungsstarkes Netzeil, erstklassige Bauteile und Rotels Balanced-Design-Konzept gewährleisten eine Herausragende Klangqualität. Aufgrund der hohen Stromlieferfähigkeit konnen die RMB-1555 und die RMB-1585 problemlos anspruchsvolle Laufsprecher anteiben.

Berücksichtigten Sie, dass die RMB-1555 und die RMB-1585 mehr als eine Leistung von 120 bzw. 200 Watt pro Kanal liefern können. Stellen Sie dazu sicher, dass ihre Lautsprecher dieser Ausgangsleistung standhalten. Sollen Sie hierzu Fragen haben, so wenden Sie sichitte an ihren autorisierten Rotel-Fachhandler.

These Endstufen sind einfach zu installieren und zu bedienen. Sollen Sie bereits Erfahrung mit der Installation anderer Endstufen haben, länger leinerlei Probleme auftreten. Schlieben Sie einfach die notigen Geräte an und genieten Sie den Klang.

Einige Vorsichtsmaßnahmen

WARNING: Um möglichchen Beschädigungen Ihr System vorzubeugen, wenn Sie Lautspricher oder sonstige Geräte daran anschließen bzw. davon trennen, schalten Sie ALLE Komponenten im System ab. Schalten Sie sie erst wieder ein, wenn Sie sichergestellt haben, dass alle Verbindungen ordnungsgemäß und sicher hergestellt worden sind. Achten Sie darauf beibersonders auf die Lautspracherkabel. Lose Drahte)dürfen weder andere Lautspracherkabel noch das Gehäuse des Verständers berühren.

Lesen Sie sich die Bedienungsanleitungitte vor der Inbetriebnahme genaudurch. Neben grundsatzlichen Installations- und Bedienungshinweisen (bitte beachten Sie auch die Sicherheitshinweise am Anfang derBedienungsanleitung) enthalt sie allgemeine Informationen, die Ihnen helfen werden, Ihr System mit seiner maximalen Leistungsfähigkeit zu betreiben.itte setzen Sie sich bei etwaigen Fragen mit Ihrem autorisierten Rotel-Fachhandler in Verbindung.

Bewahren Sie den Versandkarton und das übrige Verpackungsmaterial der Endstufe für einen eventuellen späteren Einsatz auf. Der Versand oder Transport der Endstufe in einer anderen als der Originalverpackung kann zu erhoblichen Beschädigungen ihrer Endstufe führen.

Liegt ihrer Endstufe eine Garantienforderungskarte bei, so schicken Sie diese ausgefüllt ein. Bewahren Sieitte die Original-Kaufquittung auf. Sie beegt am besten das Kaufdatum, das für Sie wichtig wird, sobald Sie eine Garantieleistung in Anspruchephemen.

Aufstellung des Gerätes

Die RMB-1555 und die RMB-1585 erwarten sich während des normalen Betriebes. Diese Wärme kann unter normalen Bedingungen über die Kühlrippen und Ventilationsöffnungen der Endstufe problemlos abgeführt werden. Die Ventilationsöffnungen an der Oberseite führen nicht blockiert werden. Das Gerät ist an einem Ort aufzustellen, an dem rund um das Gehäuse ein Freiraum von 10 cm und eine ausreichende Luftzirkulation gewährleistet sind, um ein Überhitzen zu verhinden. Berücksichtigten Sie beim Aufbau das Gewicht der Endstufe. Stellen Sie safer, dass das Regal oder der Schrank ihr Gewicht-Tragen können.

Netzspannung und Bedienung

Netzaneingang

Ohre Endstufe wird von Rotel so eingestellt, dass sie mit der in ihrem Land üblichen Wechselspannung (230 Volt bzw. 120 Volt) arbeitet. Die Einstellung ist an der Geräterückseite angegeben.

HINWEIS: Sollen Sie mit ihrer Endstufe in ein anderes Land umziehen, kann die Einstellung der Endstufe geändert werden, so dass sie mit einer anderen Netzspannung betrieben werden kann. Versuchen Sie auf keinen Fall, diese Änderung selbst vorzunehen. Durch Öffnen des Endstufengehauses setzen Sie sich gefährlichen Spannungen aus. Ziehen Sie hierzu stets qualifizierte Servicepersonal zu Rate.

HINWEIS: Einige Produkte werden in mehr als einem Land verkauft, so dass auch mehr als ein Netzkabel zum Lieferumfang gehört.itte verwenden Sie ausschließlich das für Ihr Land/ ihre Region geeignete Kabel.

Aufgrund ihrer hohen Aufnahmeleistung besteht die Endstufe erhebliche Strommengen. Daher sollte sie direkt an eine Wandsteckdose angeschlossen werden. Verwenden Sie kein Verlängerungskabel. Eine hochbelastbare Mehrfachsteckdose kann eingesetzt werden, wenn sie (ebenso wie die Wandsteckdose) ausreichende Strommengen für die Endstufe sowie die anderen an sie angeschlossenen Komponenten liefern kann.

Stellen Sie sicher, dass sich der POWER-Schalter 0 and der Gerätefront in der AUS-Position befindet. Verbinden Sie nun das beiliegende Netzkabel mit dem Netzeingang 7 an der Geräterückseite und stecken Sie das andere Ende des Kabels in die Wandsteckdose.

Sind Sie für langere Zeit nicht zu Hause, wie z. B. während einer mehrwöchigen Urlaubsreise, sollenn Sie ihre Endstufe (ebenso wie alle anderen Audio- und Videokomponenten) während ihrer Abwesenheit vom Netz trennen.

POWER-Schalter und Betriebsanzeige

Der POWER-Schalter befindet sich an der Gerätefront. Drücken Sie him zum Einsatzen. Der Ring um den Schalter beginnnt zu leuchten und zeigt an, dass die Endstufe eingeschaltet ist. Drücken Sie zum Ausschalten der Endstufe erneut den POWER-Schalter.

HINWEIS: Decken Sie die LED um den Netzschalter mit dem selbstklebenden Ring ab, falls die blauve LED zu hell leuchteten sollen.

12V TRIG-ON/OFF-Kippschalter

Die Endstufe kann über ihr „12-V-Trigger“-System manuell oder automatisch ein- und ausgeschelt werden. Über den ON/OFF-Kippschalter konnen Sie den gewünschten Modus ausgehalten.

Befindet sich der Kippschalter in der ON-Position, wird die Endstufe automatisch eingeschiedt, wenn an der 3,5-mm- und mit IN gekennzeichnten 12V TRIG IN-Buchse ein 12-V-Trigger-Signal anliegt. Liegt kein Signal an, schaltet die Endstufe in den Standby-Modus. Über den POWER-Schalter an der Gerätefront konnen Sie diese Funktion umgehen. Der +12-V-Trigger Funktioniert nur, wenn der POWER-Schalter in die Ein-Position gedrück wurde. Befindet er sich in der Aus-Position, bleibt die Endstufe abgeschalte, auch wenn ein Trigger-Signal anliegt.

12VTRIG-Ein- und-Ausgang

An die mit IN gekennzeichne Anschlussbuchse kann zum Ein- und Ausschalten der Endstufe ein Anschlusskabel mit 3,5-mm-Klinkensteckern zur Übertragung eines +12-V-Trigger-Signals angeschlossen werden. Dazu ist der oben beschriebene Kippschalter in die ON-Position zu setzen (siehe vorherigen Abschnitt). Dieser Eingang reagiert auf Gleich- oder Wechselspannungssignale von 3 bis 30 Volt.

An die mit OUT gekennzeichne Buchse kann ein weiteres Anschlusskabel mit 3,5-mm-Klinkensteckern angeschlossen werden, über das ein 12-V-Trigger-Signal zu anderen Komponenten geleitet werden kann. Das 12-V-Ausgangssignal steht bereit, sobald ein +12-V-Trigger-Signal an der mit IN gekennzeichneten Buchse anliegt.

Schutzschaltung

Die thermische Schutzschaltung und der Überstromschutz schützen die RMB-1555 und die RMB-1585 vor möglichen Schäden durch extreme oder feHLerhafte Betriebsbedingungen. Sie sind im Gegensatz zuvielen anderen Konstruktionen unabhängig vom Audiosignal und beeinflussen den Klang nicht. Stattdessen überwachen sie die Temperatur an den Leistungstransistoren und den Stromfluß. Die Endstufe hort auf zu denen, sobald bestimmte Grenzen übersritten werden. Die Betriebsanzeige an der Gerätefront beginnt zu blinken.

Schalten Sie die Endstufe in thisem Fall aus. Lassen Sie sie einige Minuten abkühlen. Versuchen Sie, den Grund für die Störung hersauszufunden und zu behehen. Beim erneuten Einsatzen der Endstufe setzen sich die Schutzschaltung automatisch zugruck. Die Betriebsanzeige leuchtet und zeigt damit an, dass die Endstufe normal eingeschaltet ist.

In den beiden Fällen wird die Schutzschaltung durch eine Fehlfunktion, wie z. B. durch kurzgeschlossene Laufsprecherkabel oder eine unzureichende Belüfung, die schließlich zu einer Überhitzung führt, aktiviert. In sehr seltenen Fällen konnen Laufsprecher mit einer extrem niedrigen Impedanz die Schutzschaltung aktivieren.

Reagieren die Schutzschaltungen wiederholt und können Sie die Ursache für die Störung nicht finden, so setzen Sie sich mit ihrem autorisierten Rotel-Fachhandler in Verbindung.

Eingangssignalanschlüsse 2 3 4

An der Rückseite der RMB-1555 und der RMB-1585 befinden sich unsymmetrische Cinch-Eingänge, wie sie an jedem hochwertigen Audiogerät zu finden sind. Die RMB-1585 ist zusätzlich mit symmetrischen XLR-Eingängen bestückt. Schlieben Sie niemals die symmetrischen und die unsymmetrischen Eingänge gleichzeitig an.

HINWEIS: Um laute Gerausche zu vermeiden, die zu Beschädigungen führen können, schalten Sie die Endstufe ab, wenn Sie an der Konfiguration der Eingangssignalanschlüsse etwas ändern möchten.

Verwenden Sie hochwertige Verbindungskabel, um eine optimale Klangqualität zu gewährleisten. Verbinden Sie die einzelnen Ausgänge am Vorsterkärer bzw. Signalprozessor mit den entsprechenden Eingangen an der Endstufe.

Anschließlich der Laufsprecher

Auswahld der Lautsprecher

Wir empfehlen, an die RMB-1555 bzw. an die RMB-1585 Laufsprecher mit einer nominalen Impedanz von mindestens 4 Ohm anzuschlieben. Beim Betrieb mehrerer parallel geschalteter Laufsprecherpaare sollenn Sie eine Vorsicht walten halten, da sich die effektive, vom Verträker wahrgenommene Impedanz verringgert. Beim Betrieb von zwei Paar 8-Ohm-Laufsprechem betragt die Last fur den Verträker 4 Ohm. Werden mehrere parallel geschaltete Laufsprecher angeschlossen, empfehlen wir, Laufsprecher mit einer nominalen Impedanz von 8 Ohm einzusetzen. Die Angaben bezüglich der Impedanz von Laufsprechem sind oft ungenau. In der Praxis gibt es nur bei sehr weniger Laufsprechem Probleme beim Betrieb mit der RMB-1555 bzw. der RMB-1585. Wenden Sie sich bei Fragenitte an ihren autorisierten Rotel-Fachhandler.

Auswahld der Lautsprecherkabel

Verbinden Sie die Endstufe und die Laufsprecher über ein isoliertes, zweiadriges Laufsprecherkabel. Aufbau und Qualität des Kabels können hörbare Effekte auf die Musikwiedergabe haben. Standard-Klingeldraht' wird Funktionieren, jedoch konnen vor allem bei größeren Kabellängen Leistungsverluste und eine ungleichmäßige Wiedergabe des Frequenzspektrums das Ergebnis sein. Allgemein gilt, dass Kabel mit großem Querschnitt eine verbesserte Wiedergabequalität gewährleisten. Für hochste Wiedergabequalität sollen Sie die Benutzung von speziellen, hochwertigen Laufsprecherkabeln erwären. Ihr autorisierter Rotel-Fachhandler wird Ohnen bei der Auswahl dieser Laufsprecherkabel kein weiterhelfen.

Polarität und Phasenabgleich

Die Polarität - die positive/negative Ausrichtung der Anschlüsse - muss für jeder Lautsprecher-/Verstärkerverbindung phasengleich sein. Wird die Polarität einer Verbindung irrtumlicherweise umgekehrt, führt dies zu einem unausgewogenen Klangbild mit schwachen Bässen. Die Kabel sind zur Identifizierung gekennzeichnet. So kann die Isolationsschicht eines Leiters gerippt oder ein Leiter mit einem Streifen markiert sein. Das Kabel kann verschiedene Farbige Leiter (Kupfer und Silber) besitzen und von einer transparenten Isolationsschicht umgeben sein. Bei anderen Kabeln wird die Polaritätsangabe auf die Isolationsschicht gedruckt. Unterschieden Sie zwischen positiven und negativen Leitern und achen Sie beim Anschluss an Lautsprecher und Verstärke auf die gleiche Polung.

Anschlieben der Laufsprecher

Schalten Sie alle Geräte im System ab, bevor Sie die Lautspricher anschließen. Die RMB-1555 und die RMB-1585 verfügen an der Rückseite über zwei Farbig gekennzeichnete Schraubklemmen für jeder Verstärkerkanal. An diese Klemmen konnen blanke Drahte oder Kabelschuhe angeschlossen werden. Die Verwendung von Bananensteckern ist aus Sicherheitsgründen in Europa nicht zulässig.

Führn Sie die Kabel von der Endstufe zu den Lautsprechern. Lassen Sie genugend Raum, damit Sie die Komponenten bewegen konnen und so einen freien Zugang zu den Lautsprecheranschlussen sicherstellen.

Bei der Verwendung von Kabelschuhen verbinden Sie diese mit den Kabeln, stecken die Kabelschuhe hinten unter die Anschlussklemmen und drehen die Klemmen im Uhrzeigersinn fest. Sollten die Lautspracherkabel direkt (ohne Kabelschuhe) an die Lautspracherklemmen angeschlossen werden, so entfernen Sie an den Kabelenden ca. 15mm der Isolation. Lösen Sie die Schraubklemmen durch Drehen gegen den Uhrzeigersinn. Verdrillen

Sie die blanken Kabelenden, um ein Zerfasern zu vermeiden, und stecken Sie das verdrilte Kabel hinter die Schraubklemmen. AnschlieBend drehen Sie diese im Uhrzeigersinn fest.

HINWEIS: Achten Sieitte daraufuf, dass die blanken Kabelenden vollständig an den Schraubklemmen untergebracht sind und somit das Berühren benachbarter Drahte oder Anschlüsse ausgeschlossen ist.

Lüfter

Die Rotel-Mehrkanal-Endstufe RMB-1585 ist zur Kuhlung der integrierten Bauteile mit zwei Lüftern bestückt. Einer von denen befindet sich an der Rückseite der Endstufe und bietet folgende Einstellmöglichkeiten: Fan Off (Lüfter aus), Fan Low Speed (Niedrige Lüftergeschwindigkeit) und Fan High Speed (Hohe Lüftergeschwindigkeit). Wahlen Sie die Geschwindigkeit, die am besten für die jeweilige Installation geeignet ist. Es gilt: Je higher die Lüftergeschwindigkeit ist,esto großer ist die Kuhlung.

HINWEIS: Die RMB-1585 liefert eine sehr hohe Leistung und entsprechend stark ist auch bei eingeschalteten Lüften die Wärmeentwicklung. Um einen reibungslosen Betrieb zu gewährleisten, achen Sie auf eine ordnungsgemäß Installation und eine ausreichende Belüfung.

Bei Störungen

In Audiosystemen sind viiele Schwierigkeiten auf falsches Anschlieben oder falsches Einstellen der Bedienelemente zurückzuführen. Sollen Probleme auftreten, isolieren Sie den betroffenen Bereich, prufen die Einstellung der Bedienelemente, lokalisieren die Ursache der Störung undnehmen die notwendigen Veränderungen vor.

Die Betriebsanzeige leuchtet nicht

Die Endstufe besteht einen Strom. Prufen Sie, ob sich der POWER-Schalter an der Gerätefront in der EIN-Position befindet. Prufen Sie die Netzanschlüsse an der Endstufe und der Wandsteckdose.

Austauschen der Sicherung

Funktioniert ein andere elektrisches Gerät, wenn es an die Steckdose angeschlossen ist, aber die Endstufe nicht, so kann dies ein Hinweis darauf sein, dass die Grobsicherung im Gehäuseinnern durchgebrannt ist. Sollte dies der Fall sein, so setzen Sie die Sicherung von ihrem autorisierten Rotel-Fachhandler auswechseln.

Kein Ton

Bekommen die Endstufe Strom und ist trotzdem kein Ton zu horen, prufen Sie, ob die Betriebsanzeige an der Gerätefront blinkt. Falls ja, beachten Sieitte die Hinweise unter.Falls nicht, prufen Sie, ob alle Geräte richtig angeschlssen sind und die Einstellungen an den angeschlossenen Geräten richtig vorgenommen wurden.

Betriebsanzeige blinkt (Schutzmodus)

Wurde die Endstufe von den Schutzschaltungen abgeschelt, beginnnt die POWER-Anzeige an der Gerätefront zu blinken. Normalerweise passiert dies nur, wenn die Endstufe überhitzt wurde, die Laufsprecher nicht richtig angeschlüssen wurden oder bei extremer Belastung. Schalten Sie das System ab und warten Sie, bis sich die Endstufe abgekühlt hat. Drücken Sie den POWER-Schalter anschließend einmal ein und aus, um die Schutzschaltungen zurückzusetzen. Ist die Störung nicht beseitigt oder tritt sie erneut auf, liegt das Problem im System oder in der Endstufe selbst.

Technische Daten

RMB-1555

Ausgangsleistung 120 Watt/Kanal,

(20 Hz - 20 kHz, <0.03%, 8 Ohm) 5 Kanäle aktiv

Gesamtklinfaktor (20 Hz - 20 kHz, 8 Ohm) < 0,03 %

Intermodulationsverzerrung (60Hz:7kHz,4:1) < 0.03%

Frequenzgang (+0,5,-3 dB) 10 Hz - 100 kHz

Dampfungsfaktor (20 Hz - 20 kHz, 8 Ohm) 180

Laatsprecherimpedanz Minimum 4 Ohm

Gerauschspannungsabstand (IHFA) 116 dB

Eingangsimpedanz/-empfindlichkeit 12 kOhm/1,5 Volt

Verkinking 26,5 dB

Spanningsversorgung

Europa: 230 Volt, 50 Hz

Leistungsaufnahme 650 Watt

Abmessungen

Breite x Hohe x Tiefe 431 x 188 x 454 mm

Höhe des Frontpanels 4 HE (176,8 mm)

Nettogewicht 21,8 kg

RMB-1585

Ausgangsleistung 200 Watt/Kanal,

(20 Hz - 20 kHz, <0,03 %, 8 Ohm) 5 Kanäle aktiv

Gesamtkinrftaktor (20 Hz - 20 kHz, 8 Ohm) < 0,03 %

Intermodulationsverzerrung (60Hz:7kHz,4:1) < 0.03%

Frequenzgang (+0,5,-3 dB) 10 Hz - 100 kHz

Dampfungsfaktor (20 Hz - 20 kHz, 8 Ohm) 260

Laufsprecherimpedanz Minimum 4 Ohm

Geräuschspannungsabstand (IHFA) 116 dB

Eingangsmipedanz/-empfindlichkeit

Unsymmetrisch 12 kOhm/1,9 Volt

Symmetrisch 100 kOhm/3,8 Volt

Verkänzung 26,5 dB

Spanningsversorgung

Europa: 230 Volt, 50 Hz

Leistungsaufnahme

Abmessungen

Breite x Hohe x Tiefe 431x237x454mm

Höhe des Frontpanels 5 HE (221 mm)

Nettogewicht 36,0 kg

These Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderungen in Technik und Ausstattung vorbehalten.

Rotel und das Rotel-Logo sind eingetragene Markenzeichen von The Rotel Co., Ltd. Tokio, Japan.
