Caractéristiques Techniques	Amplificateur de puissance multicanal, 5 canaux, puissance de 100 W par canal sous 8 ohms
Connectivité	Entrées RCA, XLR, sorties haut-parleurs, connectivité pour systèmes audio
Utilisation	Idéal pour les systèmes home cinéma et audio haute fidélité
Maintenance	Nettoyage régulier de la grille et des ventilations, vérification des connexions
Sécurité	Protection contre les surcharges, court-circuits et surchauffes
Informations Générales	Dimensions : 43 x 14.5 x 37 cm, poids : 15 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - RMB1585 ROTEL

Comment connecter le ROTEL RMB1585 à ma source audio ?

Utilisez des câbles RCA ou XLR pour connecter le ROTEL RMB1585 à votre source audio. Assurez-vous que les câbles sont correctement branchés aux entrées appropriées.

Que faire si le son est faible ou absent ?

Vérifiez que le volume est réglé à un niveau adéquat sur le récepteur et sur la source audio. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Comment régler les paramètres d'égalisation du ROTEL RMB1585 ?

Le ROTEL RMB1585 n'a pas d'égaliseur intégré. Pour ajuster l'égalisation, utilisez un égaliseur externe ou réglez les paramètres audio de votre source.

Le récepteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Si le problème persiste, essayez de réinitialiser le récepteur en débranchant l'alimentation pendant quelques minutes.

Comment effectuer une mise à jour du firmware ?

Visitez le site web de ROTEL pour télécharger le dernier firmware. Suivez les instructions pour mettre à jour le récepteur via un port USB ou une connexion réseau, si disponible.

Puis-je utiliser le ROTEL RMB1585 avec des enceintes de faible impédance ?

Le ROTEL RMB1585 est conçu pour fonctionner avec des enceintes ayant une impédance de 4 à 8 ohms. Assurez-vous que vos enceintes respectent cette spécification pour éviter tout dommage.

Comment connecter plusieurs enceintes au ROTEL RMB1585 ?

Utilisez les sorties d'enceintes appropriées pour connecter plusieurs enceintes. Assurez-vous de ne pas dépasser la capacité de charge du récepteur et de respecter l'impédance recommandée.

Quels types de câbles recommandez-vous pour le ROTEL RMB1585 ?

Utilisez des câbles de haut-parleur de qualité avec des conducteurs en cuivre pour une meilleure transmission du son. Pour les connexions audio, privilégiez des câbles RCA ou XLR de bonne qualité.

Comment savoir si le ROTEL RMB1585 a besoin d'entretien ?

Inspectez régulièrement les câbles et les connexions pour des signes d'usure. Si vous remarquez des bruits étranges, des coupures de son ou des surchauffes, il est conseillé de faire vérifier le récepteur par un professionnel.

MODE D'EMPLOI RMB1585 ROTEL

Besoin d'un conseil ? Une question sur ce produit ? RDV sur la communauté SAV Darty : https://sav.darty.com Déjà 1/2 million de solutions grâce à l'avis des utilisateurs.

FNAC DARTY

ROTEL®

RMB-1555 / RMB-1585

Five Channel Power Amplifiers
Amplificateurs de puissance 5 canaux
Fünfkanal-Endstufen
Etapas de Potencia de Cinco Canales
5-kanaals vermogensversterker
Amplificatori finali a 5 canali
5-kanals slutsteg
5-KaHaJIbHbI yCINITeJIb MoUHOCTN

Owner's Manual

Manuel de l'utilisateur

Bedienungsanleitung

Manual de Instruetiones

Pendant les branchements, assurez-vous que :

Tous les mailons sont eteints avant leur branchement, quels quils soient, y compris les enceintes acoustiques.

Eteignez tous les maillons avant de modifier quoi que ce soit au niveau de leurs branchements, quels quils soient.

Il est également recommendé de :

Toutjours baissez le niveau sonore via le contrôle de volume, avant d'allumer ou d'eteindre l'amplificateur.

Wichtige Hinweise

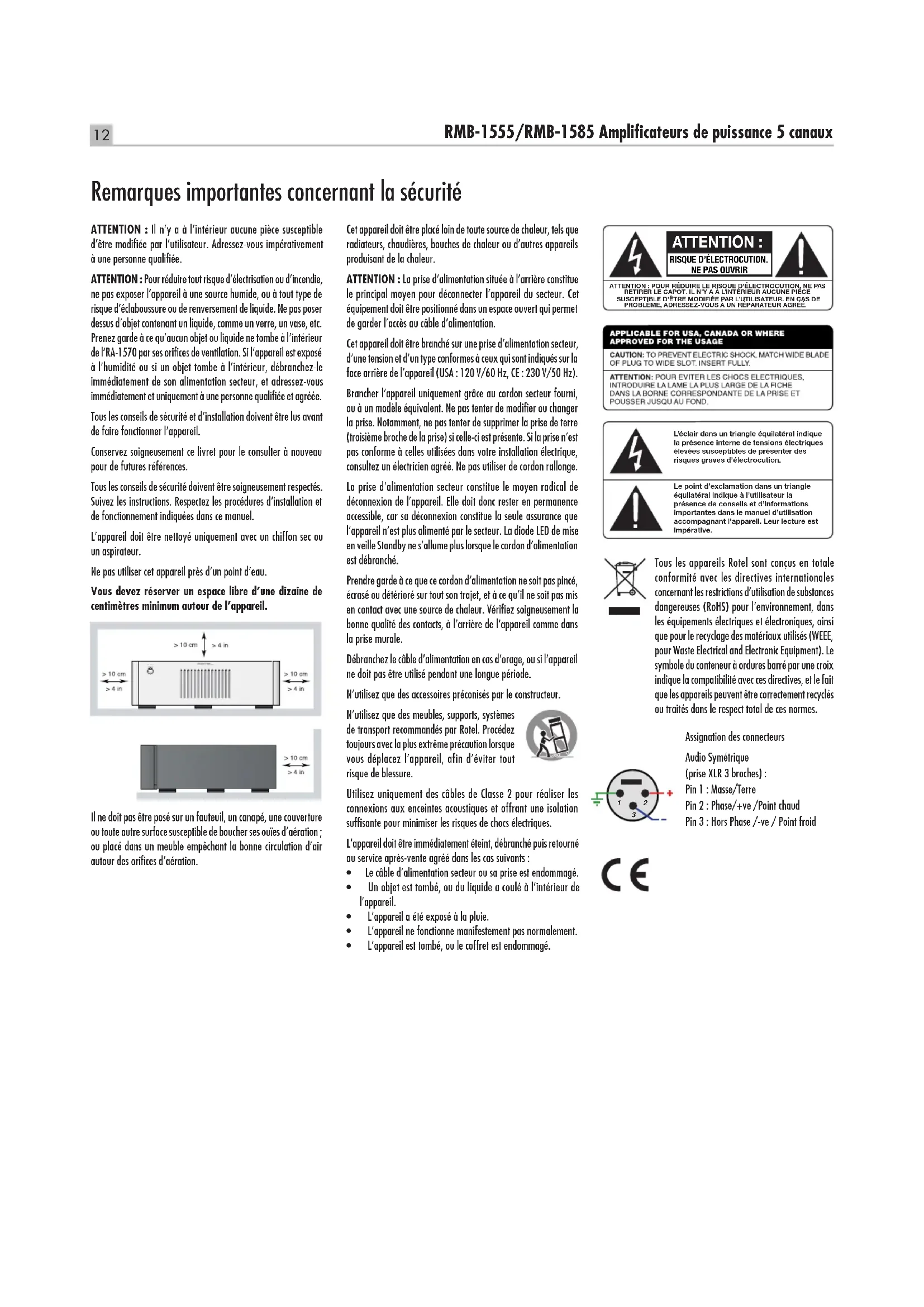

Remarques importantes concernant la sécurité

ATTENTION : Il n' y a à l'intérieur aucune piece susceptible d'être modifiée par l'utilisateur. Adresse-vous impératifement à une personne qualifiée.

ATTENTION: Pour réduire tout risque d'électrisation ou d'incendie, ne pas exposer l'objet à une source humide, ou à tout type de risque d'éclaboussure ou de renversement de liquide. Ne pas poser dessus d'objet contenant un liquide, comme un verre, un vase, etc. Prenez garde à ce qu'aucun objet ou liquide ne tombe à l'intérieur de l'RA-1570 par ses orifices de ventilation. Si l'objet est exposé à l'humidité ou si un objet tombe à l'intérieur, débranchez-le immeditatement de son alimentation secteur, et adresse-vous immédiametrement et uniquement à une personne qualifiée et/agreee.

Tous les conseils de sécurité et d'installation doivent être lus avant de faire fonctionner l'appareil.

Conserve soigneusement ce livre pour le consulter à nouveau pour de futures réferences.

Tous les conseils de sécurité doivent être soigneusement respectés. Suivez les instructions. Respectez les procédures d'installation et de fonctionnement indiquées dans ce manuel.

L'appareil doit être nettoyé uniquement avec un chiffon sec ou un aspirateur.

Ne pas utiliser cet appeareil prés d'un point d'eau.

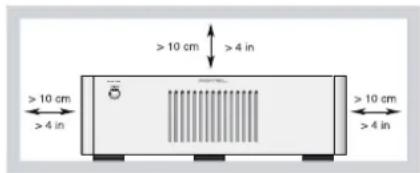

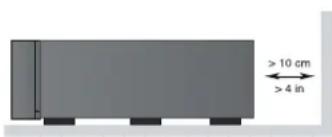

Vous devez réserver un espace libre d'une dizaine de centimétres minimum autour de l'appareil.

Il ne doit pas être posé sur un fouteuil, un canapé, une couverture ou toute autre surface susceptible de boucher ses ouïes d'áération ; ou place dans un meuble empêchant la bonne circulation d'air outre des orifices d'áération.

Cet apparéil doit être place loin de toute source de chaleur, tels que radiateurs, chaudières, bouches de chaleur ou d'autres apparéils conduisant de la chaleur.

ATTENTION: La prise d'alimentation située à l'arrière constitue le principal moyen pour déconnecter l'appareil du secteur. Cétéquipement doit être positionné dans un espace ouvert qui permet de garder l'accès au cable d'alimentation.

Cel appareil doit être branché sur une prise d'alimentation secteur, d'une tension et d'un type conformes à ceux qui sont indiqués sur la face arrêté de l'appareil (USA: 120 V/60 Hz, CE: 230 V/50 Hz).

Brancher l'appareil uniquement grâce au cordon secteur fourni, ou a un modele équivalent. Ne pas tentier de modifier ou changer la prise. Notamment, ne pas tentier de supprimer la prise de terre (troisieme broche de la prise) si celle-ci est presente. Si la prise n'est pas conforme à celles utilisées dans votre installation électrique, consultez un electricien agréé. Ne pas utiliser de cordon rallonge.

La prise d'alimentation secteur constitue le moyen radical de déconnexion de l'appareil. Elle doit donc rester en permanence accessible, car sa déconnexion constitue la seule assurance que l'appareil n'est plus alimenté par le secteur. La diode LED de mise en vue Standby ne s'allume plus lorsque le cordon d'alimentation est débranché.

Prendre garde a ce que ce cordon d'alimentation ne soit pas pince, écrase ou détiéré où sur tout son trajet, et à ce qu'il ne soit pas mis en contact avec une source de chaleur. Vérifiez soigneusement laonne qualité des contacts, à l'arrière de l'appareil comme dans la prise murale.

Débranche le cable d'alimentation en cas d'orage, ou si l'appareil ne doit pas être utilisé pendant une longue période.

N'utilize que des accessoires preconisés par le constructeur.

N'utilise que des meubles, supports, systèmes de transport recommendés par Rotel. Procedez toujours avec la plus extréme précaution lorsque vous déplacez l'appareil, afin d'éviter tout risque de blessure.

Utilisé uniquement des cables de classe 2 pour réaliser les connexions aux enceintes acoustiques et offrant une isolation suffisante pour minimier les risques de chocs électriques.

L'appareil doit être immédiatement éteint, débranché puis returné au service après-venture agrée dans les cas suivants :

Le cable d'alimentation secteur ou sa prise est endommagé.
Un objet est tombé, ou du liquide a coule à l'intérieur de l'appareil.
L'appareil a ete exposé à la plue.
L'oppareil ne fonctionne manifestation pas normalement.
L'appareil est tombé, ou le coffret est endommagé.

ATTENTION:

L'éclair dans un triangle équitaler Indique la présence interne de tensions électriques élégues susceptibles de présence des risques graves d'électrocution.

Le point d'exclamation dans un triangle équilateral indique à l'utilisateur la presence de consels et d'informations importantes dans le manuel d'utilisation accompagnant l'appareil. Leur lecture est imperative.

Tous les appareils Rotel sont concus en totale conformite avec les directives internationales concernant les restrictions d'utilisation de substances dangereuses (RoHS) pour l'environnement, dans les équipements electriques et Electroniques, ainsi que pour le recyclage des materiaux utilisés (WEEE, pour Waste Electrical and Electronic Equipment). Le symbole du conteneur a ordures barre par une croix indique la compatibilite avec ces directives, et le fait que les appareils peuvent etre correctement recyclés ou traités dans le respect total de ces normes.

Assignnlation des connecteurs

Audio Symétrique

Pin 3 : Hors Phase / -ve / Point froid

Sommaire

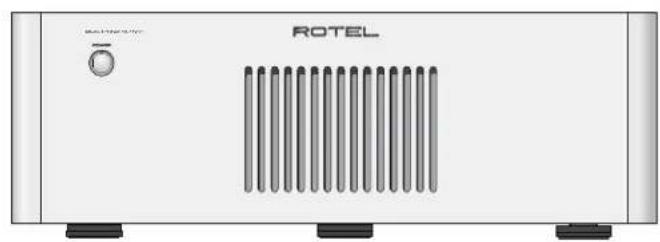

Figure 1-1: Commandes et Branchements RMB-1555 3

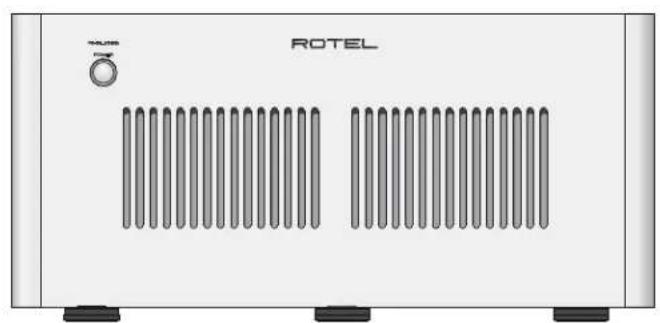

Figure 1-2: Commandes et Branchements RMB-1585 4

Figure 2: Branchements des entrées analogiques et sorties enceintes acoustiques 5

Figure 3: Branchements des entreés symétriques (XLR) 6

Remarques importantes 7

Remarques importantes concernant la sécurité 12

A propos de Rotel 13

Un mot à propos des « Watts » 13

Mise en route 14

Quelques précautions préalables 14

Installation 14

Alimentation secteur et commandes. 14

Prise secteur 7 14

Interrupteur de mise sous tension/veille Standby et indicateur Power 15

Mode de selection trigger ON/OFF 5 15

Entree/sortie trigger 12V 5 15

Circuit de protection 1 15

Connexions d'entree du signal 234 15

Branchement des enceintes acoustiques 15

Choix des enceintes acoustiques 15

Choix des cables d'enceintes acoustiques 15

Polarité et Phase 15

Branchement des enceintes 16

Ventilateurs de refroidissement 16

Problèmes de fonctionnement 16

L'indicateur de mise sous tension n'est pas allumé 16

Remplacement du fusible 16

Pas de son 16

Indicateur de protection 16

Spécifications. 17

A propos de Rotel

Notre histoire commence il y a environ 50 ans. Depuis, au fil des années, nous avons reçu des centaines de prix et de récompenses, et satisfait des centaines de milliers de personnes - comme vous!

Rotel a été fondée par une famille passionnée de musique, qui a decide de fabriquer des maillons Haute Fidélité sans compromis aucun. Depuis sa création, cette passion est restée intacte, et cette famille s'est fixée comme objectif de proposer à tous les audiophiles et mélomanes lesassageurs appareils possibles, quel que soit leur budget. Une vente partagée par tous les employés de Rotel.

Les ingénieurs Rotel travaillent comme une equipe très soudee, écouteant, peaufinant chaque nouveau modele jusqu'à ce qu'il attigne exactement leurs standards - très élevés - de musicalité. Ils sont libres de désirir des composants en provenance du monde entier, afin de conceivevoir le meilleur produit possible. C'est ainsi que vous trouvrez dans nos apparéils des condensateurs d'origine Britannique ou allemande, des transistors japonais ou américain, tandis que les transformateurs toriques sont toujours fabriqués dans nos propres usines Rotel.

Nous sommes tous concernés par la qualité de l'environnement. Et, comme de plus en plus de produits électroniques sont fabriqués puis éliminés quelques années plus tard, il est désormais essentiel qu'un constructeur

fabrique tous ses produits en veillant à ce qu'ils aient un impact minimum sur la Terre et les nappes phréatiques.

Chez Rotel, nous sommes très fiers d'apporter notre pierre à ce nouvel édifice. Nous avons réduit la teneur en plomb de nos électroniques, en utilisant notamment une soudure spéciale ROHS, tandis que notre nouvelle gamme d' amplificateurs fonctionnant en classe D (non numérique) présente un rendement cinq fois supérieur aux générations conventionnelles précédentes, délivrant pourtant encore plus de puissance, avec une qualité encore supérieure. Ces apparèils ne chauffent pas, dépensent beaucoup moins d'énergie, sont donc très buns pour l'environnement tout en étant encore plus musicaux.

En plus, nous imprimons tous nos catalogues et manuels sur papier recyclé.

Ce ne sont certes que de petites étapes. Mais ne sont-ce pas justement les plus importantes? Nous continuons activivement la recherche et la mise au point de nouvelles méthodes, et l'utilisation de nouveaux matériaux pour aboutir à un processus de fabrication général plus ecologique et plus propre. Tous les membres de l'equipe Rotel vous remercient pour l'achat de cet appeareil. Nous sommes persuadés qu'il vous offrira de nombreuses années d'intense plaisir musical.

Un mot à propos des « Watts »

La puissance de sortie du RMB-1555 a ete mesurée à 120 Watts pour chaque canal, et la puissance de sortie du RMB-1585 a ete mesurée à 200 Watts, avec les cinq canaux fonctionnant ensemble et a niveau nominal.

Rotel a besoin de désigner la puissance de sortie de cette façon parce que, selon l'expérience Rotel, elle correspond à la vraie valeur des possibités de puissance de l'ampli-tuner ou de l'amplificateur.

Lorsque vous comparez les caractéristiques de différents produits, vous ne vez avoir conscience du fait que les valeurs de puissance sont souvent spécifiées de façon différente, ce qui signifie que vous ne pouvez pasvrément les comparer les une avec les autres. Par exemple, la valeur de puissance maximale peut etre donner avec un seul canal en service, ce qui donneforcement un chiffre plus elevé.

La valeur d'impédance d'une enceinte acoustique correspond à la résistance électrique - ou la charge - qu'elle présente quand elle est reliée à l'amplificateur. Le plus souvent c'est 8 ohms ou 4 ohms.

Plus l'impédance est BASSE, et plus l'enceinte aura besoin de puissance. Par exemple, une enceinte d'impédance 4 ohms nécessitera deux fois plus de puissance qu'une enceinte de 8 ohms.

Cependant, les amplificateurs Rotel sont concus pour fonctionner avec n'importe qu'elle enceinte acoustique disposant d'une impedance comprise entre 4 et 8 ohms et avec tous les canaux en service et a puissance nominale. La conception des produits Rotel étant optimise pour un usage avec tous les canaux fonctionnant ensemble, Rotel peut ainsi specifier une vraie valeur de puissance pour chacun des canaux.

Cela peut être important aussi pour votre plaisir d'écoute.:Lorsque vous regardez des films, il est agreable de disponible d'un amplificateur capable de restituer toute sa puissance simultanément dans tous les canaux, spécialement quand il s'agit d'une explosion volcanique!

Mise en route

Merci d'avoir acheté cet Amplificateur de puissance multicanaux Rotal RMB-1555 ou RMB-1585. Associé à un ensemble audio de qualité, il vous offrira de nombreuses années de plaisir musical.

Les RMB-1555 et RMB-1585 sont des amplificateurs de forte puissance à même de restituer le plus haut niveau de performances sur le plan audio. Des éléments de sortie discret, une alimentation surdimensionné, ainsi que des composants haut de gamme, associés à la Conception Equilibrée Rotel sont les garants d'une qualité sonore exceptionnelle. La très haute capacité en courant des RMB-1555 et RMB-1585 leur permet d'alimenter les enceintes acoustiques les plus difficiles.

Prenoze garde que les RMB-1555 et RMB-1585 peuvent delivrer de très hauts niveaux de puissance, respectivement plus de 120 watts et plus de 200 watts par canal. Assurez-vous que vos enceintes acquistiques seront capables de supporter la puissance de l'amplificateur. Si vous avez un doute concernant vos enceintes, demandez conseil auprès de votre revendeur agreé Rotel.

Ces amplificateurs sont extrémement simples à installer et àmettre en œuvre. Si vous étés familiers dans l'utilisation d' amplificateurs de puissance, vous ne devriez pas rencontres de difficulté particulière. Connectez les différents éléments associés et profitez de votre système.

Quelques précautions préalables

AVERTISSEMENT: Pour éviter d'endommager potentiellement votre système, voirlez à bienmettre hors tension TOUS les éléments lorsque vous branchez ou vous débranchez les enceintes acoustiques et les composants associés. Ne mettez pas les appareils en marche tant vous n'êtes pas certain que tous les branchements sont corrects et sécurisés. Prétez une attention particulière aux cables des enceintes acoustiques. Il ne doit y avoir aucun fil qui puisse entraer en contact avec les autres cables d'enceintes ou avec le chassin de l'amplificateur.

Merci de litre soigneusement ce manuel. En plus de vous donner des renseignements utiles sur l'installation et la mise en œuvre de votre amplificateur, il vous apportera des informations sur les diverses configurations possibles, ainsi que des données plus générales qui vous aideront à Obtir les favorables performances sonore de votre système. N'hésitez pas à contacter libre revendeur/agree Rotel pour Obtir les réponses à toutes les questions que vous pourriez vous poser. En outre, nous sommes toujours heures, chez Rotel, de receivevoir toutes vos remarques et commentaires.

Conserve soigneusement le carton ainsi que les éléments servant à l'emballage pour un usage futuro eventuel. En effet, expédier ou déménager l'amplificateur dans quoique ce soit d'autre que son carton d'origine peut avoir pour conséquence d'endommager gravement votre apparéil et qui ne serait pas converte par la garantie.

Remplissez et renvoyez la carte d'enregistrement du propriétaire qui est jointe à votre produit, et conservez en lieu sur la facture originale. Elle constitue toute meilleure preuve de date d'achat au cas où vous auriez besoin de faire appliquer la garantie constructeur.

Installation

Le RMB-1555 et le RMB-1585 générent de la chaleur pendant leur fonctionnement normal. Les ouies de refroidissement et la ventilation interne de l'amplificateur sont conçues pour dissiper la chaleur. Les ouies de refroidissement sur le dessus de l'appareil doivent rester libres. Il doit y avoir environ 10cm de dégagement tout autour de lui pour permettre le bon fonctionnement de sa ventilation et une bonne circulation d'air tout autour du meuble qui le supporte pour éviter toute surchauffe à l'amplificateur.

Prenez en compte le poids et les dimensions de l'appareil lorsque vous le disposez sur une étagère, un meuble ou dans un rack, et vérifie que ceux ci sont bien en mesure de supporter son poids. Nous vous conseillons de-disposer l'appareil dans un meuble concu pour intégrer des éléments audio domestiques. De tels meubles sont spécialement fabriqués pour réduire ou supprimer les vibrations qui peuvent affecter la qualité sonore. Premez conseil au+.de votre revendeur agreé Rotel sur un besoin de meuble et pour une installation correcte de vos éléments audio.

Alimentation secteur et commandes

Prise secteur

Votre amplificateur est configuré en Usine pour fonctionner avec la tension d'alimentation secteur en vigueur dans le pays où vous l'avez acheté (États-Unis: 120 volts/60 Hz ou Communauté Européenne: 230 volts/50 Hz). La configuration est inscrite sur une étiquette à l'arrêt de cette RMB-1555/RMB-1585.

REMARQUE: Au cas où vous série amèné à déménager votre apparéil dans un pays étranger, il sera possible de changer sa tension d'alimentation en interne. N'essayez pas de faire cette opération vous-même. En effet, ouvrir le chassis exposé à des tensions élevées et potentiellement dangereuses. Adressez-vous à un technicien qualifié, ou au service après-vente Rôtel pour plus d'informations.

REMARQUE : Certains produits sont destinés à être commercialisés dans plusieurs pays et sont par conséquent fournis avec plusieurs cordons secteur. Choisissez bien le cable secteur qui correspond à votre pays de résidence.

Du fait de sa puissance de sortie élevée, votre amplificateur est capable de délivrer de forts niveaux de courant. Par conséquent, il est préféritable de le brancher directement à une prise murale. Le RMB-1555 et le RMB-1585 devront être branchés à une prise à trois broches. N'utilise pas de rallonge. Un bloc multiprises de puissance pourrait le cas échéant être utilisé, dans la mesure où il est capable (ainsi que la prise murale où il est branché) de supporter le niveau de courant requis par l'amplificateur ainsi ce qui celui de tous les apparèils qui y sont connectés.

Assurez-vous que le bouton POWER SWITCH en face avant de l'amplificateur soit coupé (sur la position "out"). Puis, reliez le cordon d'alimentation fourni à la prise d'alimentation secteur à l'arrête de l'appareil, et à la prise murale.

Si vous prévoyez de vous absenter pendant une période de temps assez longue, c'est une bonne précaution de débrancher votre amplificateur (ainsi que les autres éléments audio) pendant votre absence.

Interrupteur de mise sous tension/veille Standby et indicateur Power 1

Appuyez sur le bouton Power Switch sur la face avant pourmettre l'appareil en marche. La diode indicatrice de mise sous tension va s'allumer, indiquant que I'amplificateur est desormais sous tension. Appuyez de nouveau sur le bouton pour repasser votre apparéil sur arrêt.

REMARQUE: Vous pouvezmettre en place I'anneau auto-adhesif fourni autour du bouton marche/arrêt si vous jugez la lumière bleue trop vivie.

Mode de selection trigger ON/OFF

Votre amplificateur dispose au besoin d'une mise sous tension manuelle ou automatique on/off. Ces deux modes sont selectionnables au moyen d'un interrupteur situé au niveau du panneau arrêté.

Lorsque l'interrupteur est place sur la position +12V TRIGGER ON, l'amplificateur sera mis sous tension automatiquement des qu'un signal trigger 12 V sera present au niveau de l'entrée jack 3.5 mm. L'amplificateur repassera en mode Standby lorsque le signal 12 V est coupé. Le bouton situé en face avant POWER SWITCH outrepasse cette fonction. Il doit être mis sur la position ON pour que la mise sous tension par le signal trigger 12 V fonctionne. Le fait demettre ce bouton sur la position OFF coupe l'alimentation de l'amplificateur, que le signal trigger soit present ou pas.

Entree/sortie trigger 12V

La prise jack libellée IN est dédiée à la connexion d'un cable équipé de prises jack 3.5mm transportant le signal trigger +12 V et permettant la mise sous tension ou hors tension de l'amplificateur. Pour pouvoir utiliser cette fonction, vous doivent l'interrupteur trigger sur la position ON. Cette entree trigger accepte n'importe quel type de signal de commande (continu ou alternatif) dans une gamme de tension allant de 3 volts à 30 volts.

La prise jack libellée OUT sert à brancher un autre cable mini jack 3.5mm Elle délivre un signal +12 V qui permet demettre sous tension ou hors tension d'autres appeareils. Ce signal +12 V est always actif, que le signal +12 V sur l'entrée IN soit present ou pas.

Circuit de protection

Le RMB-1555 et le RMB-1585 disposent d'un circuit de protection à la fois thermique et contre les surcharges de courant, qui protège l'appareil de dommages pouvant survenir dans des conditions extrêmes d'utilisation, ou non-conformes. Contrairement à beaucoup de circuits similaires, cette fonction est totalement indépendante du signal audio et n'a aucune influence sur les performances sonores. Le circuit de protection mesure en permanence la température et le courant au niveau des composants de sortie et coupe l'amplificateur s'il dépassent les valeurs de fonctionnement normal.

En usage courant, vous ne devriez jamais voir le circuit de protection s'activer. Toutefois, si un problème survient, l'amplificateur va cesser de fonctionner et la diode (LED) de protection va clignoter.

Si cela se produit, débranchez immidiatement l'amplificateur. Laissez le refroidir pendant quelques minutes, et essayez de déterminer l'origine du problème qui a causé l'activation du circuit de protection. Dansque vous remettrez l'appareil sous tension de nouveau, le circuit de protection va se réinitialiser automatiquement et la diode indicate de mise sous tension va s'allumer en continu, pour indiquer que le fonctionnement de l'amplificateur est désormais normal.

Dans la plupart des cas, le circuit de protection s'active en présence d'un défaut major tel qu'un court-circuit au niveau des sorties de puissance (enceintes acoustiques), ou d'un problème de ventilation insuffisante ayant entraine une surchauffe. Dans de très rares cas, des enceintes ayant une impédance instable ou extrémementasse peuvent être la cause de l'activation du circuit de protection.

Si le circuit de protection se met en marche de manière repétée et intempériste, et que vous ne parvenez pas à déterminer l'origine du problème, contactez vous revendeur/agree Rotel pour assistance.

Connexions d'entree du signal 2 3 4

Le RMB-1555 et le RMB-1585 intègrent à la fois des prises traditionnelles de type RCA, des modèle des prises que l'on peut couver sur la très grande majorité des appareils audio. Le RMB-1585 inclure des connecteurs XLR de type symétriques aussi. Vous ne doivent connecter qu'une seul type de prise à la fois. Ne branchez jamais les prises RCA et les prises simultanément.

REMARQUE: Pour éviter de forts bruits parasites potentiellement dommageables pour vos enceintes, assurez-vous que tous les éléments de votre système sont hors tension avant de faire les connexions.

Utilisé uniquement des cables de haute qualité. Relief chacune des sorties de votre préamplificateur ou de votre processeur audio aux entrées correspondantes de votre amplificateur.

Branchement des enceintes acoustiques

Choix des enceintes acquistiques

Nous vous conseillons d'utiliser des enceintes ayant une impédance minimale de 4 ohms ou plus avec le RMB-1555 et le RMB-1585. Vous nevez prendre certaines précautions si vous decidez d'alimenter plusieurs paires d'enceintes branchées en parallelle du fait que, à chaque fois l'impédance effective vue par l'amplificateur sera divisée par deux. Par exemple, si vous utilisez deux paires d'enceintes ayant chacune une impédance de 8 ohms, l'amplificateur verra une charge effective de 4 ohms. Lors de la mise en œuvre d'enceintes multiples branchées en parallelle, nous vous recommandons deCHOISIR des enceintes ayant une impédance nominale de 8 ohms ou plus. Dans la pratique, un très petit nombre d'enceintes acoustiques peuvent poser un problème quant à leur utilisation avec le RMB-1555 ou le RMB-1585.Consultez votre revendeur agreé Rotel pour toute question.

Choix des cables d'enceintes acoustiques

Utilissez du cable isolé à deux conducteurs pour relier l'amplificateur aux enceintes acoustiques. Le diamètre et la qualité du cable utilisé peut avoir un effet audible sur les performances du système. Du cable standard pour enceintes fonctionnera, mais il pourra en résultat un niveau de sortie plus faible et une réponse dans le grave diminuée. D'une façon générale, un plus gros cable donnera de更好地 résultats sur le plan sonore. Pour des performances optimes, vous pouvez envisager l'utilisation de cable d'enceintes de très haute qualité. Notre revendeur/agree Rotel pourra vous conseiller sur un choix de cables optimal pour votre système.

Polarité et Phase

La polarité – autrement dit, le branchement positif ou négatif des câbles – pour chacune des connexions aussi bien pour les enceintes que l'amplificateur, devra être en parfaite cohérence de manière à ce que

toutes les enceintes soient rigoureusement en phase. Si la polarité d'un des branchements est inversée, le niveau de graves sera faible et l'image stéreo sera dégradée. Les cables d'enceintes sont marqués de façon à ce que vous poussiez clairment identifier les deux conducteurs. Le cable peut notamment être transparent et les conducteurs être de couleurs différentes (cuivre et argent). Il peut aussi y avoir des indications imprimées directement sur l'isolant. Identifiez soigneusement les conducteurs et connectez les en parfaite cohérence entre chacune des enceintes, et chaque amplificateur.

Branchement des enceintes

REMARQUE: le texte suivant décrit à la fois les branchements par bornes à vis ou par connexion directe. N'UTILISEZ PAS les deux types de branchements simultanément pour alimenter plusieurs paires d'enceintes.

Mettez sur arrêt tous les éléments du système avant de brancher les enceintes. Le RMB-1555 et le RMB-1585 disposent de bornes de connexion à vis pour enceintes acoustiques avec code couleur sur le panneau arrière. Ces connecteurs acceptent du cable nu, des cosses à fourche, ou des fiches de type bananes (excepté dans les pays de la Communauté française, où leur utilisation n'est pas permise).

Déployez les cables depuis l'amplificateur jusqu'àux enceintes. Donnez leur suffisamment de mou pour pouvoir déplacer facilement les éléments, de manière à acceder sans difficulté aux connecteurs d'enceintes.

Si vous utilisez des prises bananes doubles, connectez-les aux cables et branchez-les au centre des bornes a vis. Les bornes de connexion devront ettre visées à fond dans tous les cas (dans le sens des aiguilles d'une montre).

Si vous utilisez des cosses à fourches, reliez-les d'abord aux cables. Enfin, si vous faites le choix de relier directement les cables nus aux bornes à vis, séparez les deux conducteurs et dénudez-en chaque extrémité. Faites attention à ne pas couper les fils constituent le cable. Dévissez (tournez dans le sens contraire des aiguilles d'une montre) les bornes de connexion. Placez la cosse à fourche ou le cable nu autour de la vis. Vissez à fond l'extrémité des bornes de connexion dans le sens des aiguilles d'une montre pour bien securiser le branchement de la cosse à fourche ou du cable nu.

REMARQUE: Assurez-vous qu'il n'y ait aucun fil qui puisse toucher le cable ou les bornes de connexions adjacent.

Ventilateurs de refroidissement

L'amplificateur Rotel RMB-1585 est équipé de deux ventilateurs pour pouvoir refroidir ses éléments internes. Le panneau arrêté du RMB-1585 est pourvu d'un interrupteur à 3 positions permettant de régler leur vitesse, en offrant les réglages Fan Off (arret), Fan Low Speed (basse vitesse) et Fan High Speed (haute vitesse). Choisissez la vitesse de rotation appropriée à votre configuration et besoin en termes de refroidissement, sachant que la vitesse la plus élevé va correspondre au refroidissement maximal.

REMARQUE: Le RMB-1585 dégage une puissance significative et par conséquent une certaine quantité de chaleur, même quand les ventilateurs sont en service. Une installation et une ventilation appropriées sont nécessaires pour garantir son bon fonctionnement.

Problèmes de fonctionnement

La plupart des problèmes rencontres avec les systèmes audio sont dus à des branchements incorrects ou à une mauvaise configuration. Si vous constatEZ des dysfonctionnements, isolez la partie en cause, vérifie la configuration, déterminez l'origine du défaut et apportez les modifications qui sont nécessaires. Si vous n'obtenez pas de son de l'amplificateur, suivez les recommendations suivantes, selon le cas :

L'indicateur de mise sous tension n'est pas allumé

L'indicateur de mise sous tension et les informations de base de l'écran d'affichage s'allument des que l'amplificateur est relié à la prise secteur et que le bouton « POWER ON » est appuyé. S'il cela ne se produit pas, testez la présence de courant électrique à la prise avec un autre élément, par exemple en branchant une lampe. Assurez vous que la prise de courant que vous utilisez n'est pas commandée par un interrupteur qui aurait été mis sur off.

Remplacement du fusible

Si un autre appeareil electrique, branché à la même prise de courant, fonctionne, mais que la diode de mise sous tension de l'amplificateur ne s'allume pas quand il est branché à cette même prise, cela peut signifier que le fusible interne de l'amplificateur a fondu. Si vous pensez que cela a pu se produit, contactez votre revendeur agreé Rotel pour faire replacer le fusible.

Pas de son

Au cas où l'amplificateur serait sous tension, mais ne produit pas de son, vérifie z'etat de l'indicateur de protection sur la face avant. S'il est allumé, reportez vous au paragraphe ci-dessous. Sinon, vérifie tout les branchements ainsi que les différents réglages des éléments associés.

Indicateur de protection

Si la diode indicate « POWER » clignote, esta signifie que les circuits de protection ont coupé l'alimentation de l'amplificateur. Concretement,ILA se produit quand un élément de refroidissement est obstruè, quand il y a une erreur de branchement au niveau des sorties pour enceintes acoustiques, ou à la suite d'un usage intensif de l'appareil. Coupez l'alimentation et attendez que l'amplificateur refroidisse. Puis, appuyez sur le bouton de mise sous tension du panneau avant pour réinitialiser le circuit de protection. Si le problème persististe ou se produit, esta signifie qu'il y a un défaut au niveau du système audio ou de l'amplificateur lui-même.

Specifications

RMB-1555

Puisssance de sortie continue 120 watts/canal,

(20-20 kHz, < 0.03%, 8 ohms) les cinq canaux en service.

Distorsion harmonique totale (20Hz-20kHz, 8 ohms) < 0.03%

Réponse en fréquence (+0.5, -3 dB) 10Hz-100kHz

Facteur d'amortissement (20-20.000 hertz, 8 ohms) 180

Impedance des enceintes acoustiques Minimum 4 Ohms

Rapport signal sur bruit (norme IHFA) 116 dB

Impedance d'entree/sensibilite 12 kOhms/1.9 volt

Gain 26.5 dB

Alimentation Electrique 120V, 60 Hz (Etats-Unis)

230V, 50 Hz (Europe)

Largeur x Hauteur x Profondeur 431 x 188 x 454 mm

17^ × 7

1/2"×1778"

Hauteur du panneau avant 4 U/176.8 mm/7"

Poids (net) 21.8 kg, 48.1 lbs.

RMB-1585

Puissance de sortie continue 200 watts/canal,

(20-20 kHz, < 0.03%, 8 ohms) les cinq canaux en service.

Distorsion harmonique totale (20Hz-20kHz, 8 ohms) < 0.03%

Réponse en fréquence (+0.5, -3 dB) 10Hz-100kHz

Facteur d'amortissement (20-20.000 hertz, 8 ohms) 260

Impedance des enceintes acoustiques Minimum 4 Ohms

Rapport signal sur bruit (norme IHF A) 116 dB

Impédance d'entree/sensibilité

asymétrique 12 kOhms /1.9 volt

symétrique 100 kOhms /3.8 volts

Gain 26.5 dB

Alimentation 120V,60Hz (Etats-Unis)

230V, 50 Hz (Europe)

Largeur x Hauleur x Profondeur 431 x 237 x 454 mm

17^ × 9

3/8"×177/8"

Hauteur du panneau avant 5 U/221 mm/8

3/4

Poids (net) 36 kg, 79.3 lbs.

Toutes les specifications sont garanties exactes au moment de l'impression.

Rotel se reserve le droit de les modifier sans préavis.

Rotel et le logo Rotel HiFi sont des marques déposées de The Rotel Co, Ltd, Tokyo,

Japon.
