Producttype	Slimme lader voor NiMH/NiCd accupacks
Merk	Ansmann
Model	ACS110
Aantal compatibele cellen	1 tot 10 cellen (1,2V - 12,0V)
Voeding	100-240 V AC, 50/60 Hz (universeel)
Uitgangsspanning	1,45 V - 14,5 V
Laadstroom	800 mA
Ontlaadstroom	150 mA - 200 mA
Laadbare accucapaciteit	800 mAh - 10000 mAh
Laadtijd	Ongeveer 1,5 uur voor 1000 mAh
Hoofdfuncties	Automatische detectie van het aantal cellen, voorontlading, impuls onderhoudslading, automatische uitschakeling (-dU), beveiliging tegen kortsluiting en omgekeerde polariteit, LED weergave van laadstatus
Inbegrepen accessoires	Adapterkabel met Tamiya-connector, kabel met krokodillenklemmen, polariteitsomvormer met 8 uitgangsstekkers
Onderhoud en reiniging	Koppel de stekker los van het stopcontact voor reiniging. Reinig de contacten met een droge doek.
Veiligheid	Alleen gebruiken in droge binnenruimtes. Open het apparaat niet. Buiten bereik van kinderen houden. Let op de polariteit. Laad geen Li-Ion of Li-Po accu's.
Garantie	3 jaar (uitgezonderd schade door oneigenlijk gebruik)
Algemene informatie	Breedspectrumlader, geschikt voor NiMH/NiCd accupacks van 1 tot 10 cellen. Wereldwijd gebruik dankzij universele voeding.

Veelgestelde vragen - ACS110 ANSMANN

Welke soorten accu's kan ik laden met de Ansmann ACS110 ?

De ACS110 is ontworpen voor NiMH en NiCd accupacks van 1 tot 10 cellen (nominale spanning 1,2 V - 12,0 V). Niet gebruiken met Li-Ion of Li-Po accu's, risico op explosie.

Hoe sluit ik een accupack correct aan ?

Houd u strikt aan de polariteit (+ / -). Gebruik de polariteitsomvormer met de juiste stekker of de meegeleverde kabel (krokodillenklemmen: rood = +, zwart = -). Omgekeerde polariteit kan het pack vernietigen.

Wat betekent het rode LED-lampje dat knippert ?

Een rood knipperen duidt op omgekeerde polariteit of een defect accupack (kortsluiting). Controleer de aansluiting en de staat van het pack.

Hoe gebruik ik de voorontladingsfunctie ?

Druk kort op de knop 'Ontladen'. Het lampje wordt geel. De lader ontlaadt eerst het pack en schakelt daarna automatisch over naar laden. Aanbevolen voor NiCd accu's om het geheugeneffect te voorkomen.

Kan ik de ontlading onderbreken voordat deze is voltooid ?

Ja, koppel de lader kort los van het stopcontact of onderbreek het contact met het accupack. De lader schakelt dan over naar laadmodus.

Hoe lang duurt het om een accupack te laden ?

De laadtijd is ongeveer 1,5 uur voor 1000 mAh. Een pack van 3000 mAh heeft bijvoorbeeld ongeveer 4,5 uur nodig.

Stopt de lader automatisch ?

Ja, dankzij de detectie van het einde van het laden (-dU). Het LED-lampje gaat branden in een vast groen en de lader schakelt over naar impuls onderhoudslading.

Kan ik deze lader in het buitenland gebruiken ?

Ja, de voeding accepteert een ingangsspanning van 100-240 V AC, 50/60 Hz, wat wereldwijd gebruik mogelijk maakt (een stekkeradapter kan nodig zijn).

Wat moet ik doen als het accupack heet wordt tijdens het laden ?

Het is normaal dat het pack licht opwarmt tijdens het laden. Als de temperatuur zeer hoog oploopt, controleer dan het pack en stop het laden indien nodig.

Hoe onderhoud ik de lader ?

Koppel altijd de stekker los van het stopcontact voor reiniging. Gebruik een droge doek om de contacten en de behuizing te reinigen. Gebruik nooit vloeistoffen.

GEBRUIKSAANWIJZING ACS110 ANSMANN

Svenska | Italiano | Nederlands | Dansk

Slovensčina | Čeština | Slovenský | Polski

[1]

Hartelijk dank dat u voor de lader ACS110 van ANSMANN gekozen heeft. Wij wensen u veel plezier met dezearende.

Uw ANSMANN-team

VEILIGHEIDSINSTRUCTIES

Vór de ingebruikname zorgvuldig de bedieningshandleiding lezen en de veiligheidsinstrictions in acht nemen!
- Bij beschadigingen aan de behuizing, stekkers of kabels het apparaat Niet in werkig stellen. Neem contact op met de geauthoriseerde vakhandel!
- Er mogen alleen nikkel/metaalhydride (NiMH) of nikkel/cadmium (NiCd)-accupacks met een nominale spanning van 1,2V-12,0V met dit apparaat geladen worden, bij andere accupacks (bv. li-ion of li-po) bestaat explosiegevaar!
- Let bij de contactaansluiting van de.Accupacks op de polariteit (+ / - )!

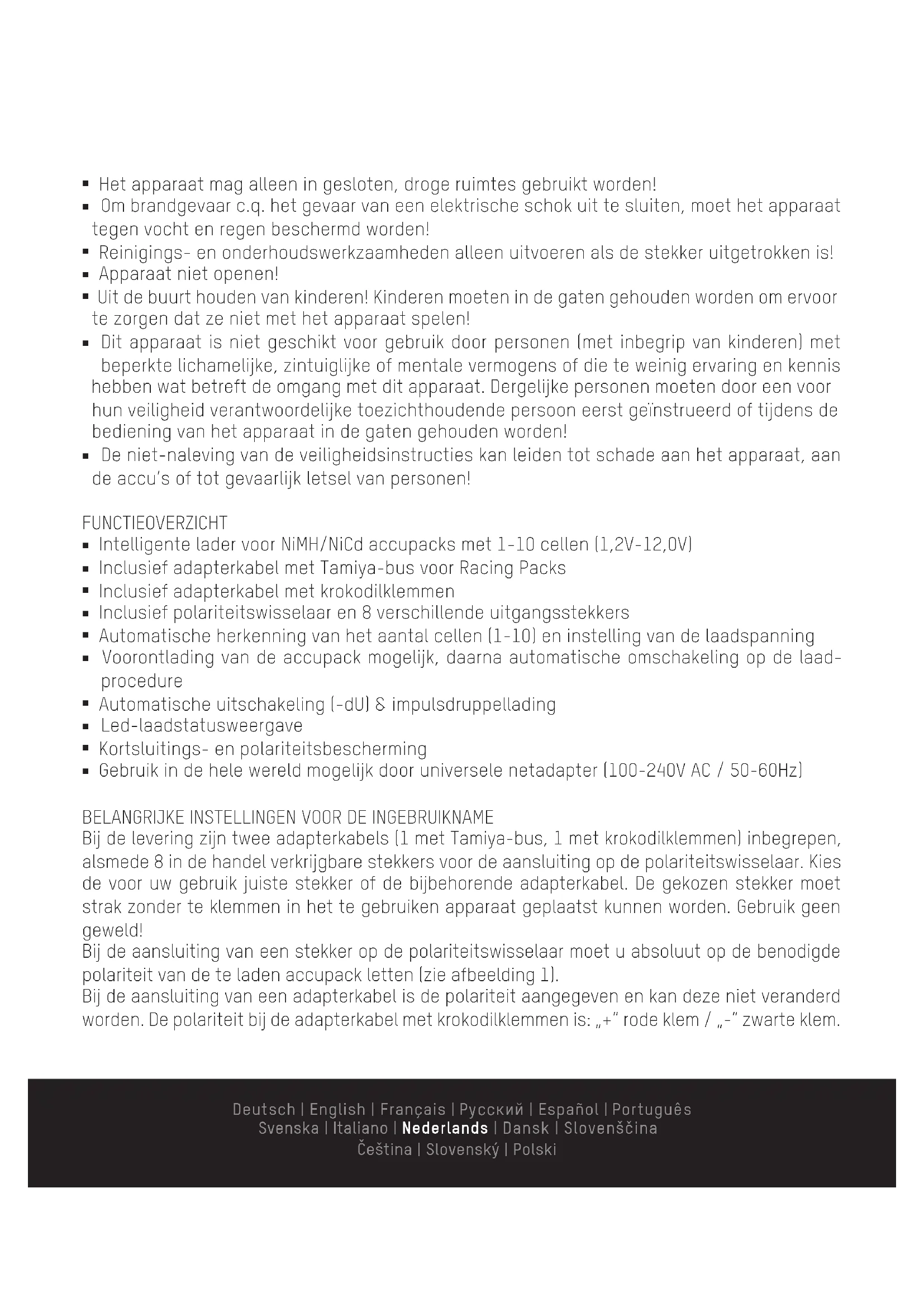

• Het apparaat mag alleen in gesloten, droge ruimtes gebruikt worden!
• Om brandgevaar c.q. het gevaar van een elektrische schok uit te sluiten, moet het apparaat gegen vocht en regen beschermd worden!
• Reinigings- en onderhoudswerkzaamheden alleen uitvoeren als de stekker uitgetrokken is!
  Apparaat Niet openen!
• Uit de buurt houden van kinderen! Kinderen要去 in de gaten gehonden worden om ervoor te zorgen dat ze Niet met het apparatusat spelen!
• Dit apparaat is Niet geschikt voor gebruik door Personen (met inbegrip van kinderen) met beperkte lichamelijke, zintuiglijke of mentale vermogens of die te weinig ervaring en kennis hebben wat betreft de omgang met dit apparaat. Dergelijkke personen要去en door een voor hun veriligte verantwoordelijktoezichthoudende persoon eerst geinstrueerd of tijdens de bediening van het apparaat in de gaten gezogen worden!
• De Niet-naleving van de veiligheidsinstrumenties kan leiden tot schade aan het apparaat, aan de accu's of tot gevaarlijk letsel van Personen!

FUNCTIEOVERZICT

Intelligente lader voor NiMH/NiCd accupacks met 1-10 cellen (1,2V-12,0V)
Inclusief adapterkabel met Tamiya-bus voor Racing Packs
Inclusief adapterkabel met krokodilklemmen
Inclusief polariteitswisselaar en 8 verschillende uitgangsstekkers
- Automatische herkenning van het aantal cellen (1-10) en instelling van de laadspanning
- Voorontlading van de accupack möglich, daarna automatische omschakeling op de laad-procedure
- Automatische uitschakeling (-dU) & impulsdruppellading
- Led-laadstatusweergave
Kortsluitings- en polariteitsbescherming
- Gebruik in de hele wereld möglichk door universele netadapter (100-240V AC / 50-60Hz)

BELANGRIJKE INSTELLINGEN VOOR DE INGEBRUIKNAME

Bij de levering+zijn twee adapterkabels (1 met Tamiya-bus, 1 met krokodikklemmen) inbegrepen, alsmede 8 in de handel verkrijgbare stekkers voor de aansluiting op de polariteitswisselaar. Kies de voor uw gebruik juiste stekker of de bijbehorende adapterkabel. De gekozen stekker要去 strak zonder te klemmen in het te gebruiken apparaat geplaatst+kennen. Gebruik geen geweld!

Bij de aansluiting van een stekker op de polariteitswisselaar要去 u absolutut op de benodigde polariteit van de te laden accupack letten (zie afbeelding 1).

Bij de aansluiting van een adapterkabel is de polariteit aangegeven en kan deze nicht veranderd worden. De polariteit bij de adapterkabel met krokodilklemmen is: " + " rode klem / " - " Zwarte klem.

Een verkeerde polariteit kan de accupack vernielen!

INGEBRUIKNAME en FUNCTIE

Sluit de contacten van de.Accupack aan op de lader en sluit de lader op de voeding aan (100- 240V AC 50-60Hz). Bij de juiste polariteit start de laadprocedure automatisch en knippert de laadstatusweergave groen. Mocht de weergave rood knipperen, controller dan de accupack;\ deze is met de verkeerde polen aangesloten of hij is defect (kortsluiting).

U kunt met deze lader ook.accupacks ontladen,voordat ze geladen worden. Hiervoor drukt u kort op de "Discharge"-toets op de lader.De laadstatusweergave brandt geel en signaleert ontlading.Zodra de accu ontladen is, schakelt het apparaat automatisch overaar de laadmodus.Een verwarming van de accupack tijdens de laadprocedure is normal.

TIP: Wij raden aan om de voorontladingsfunctie algijd te kiezen bij NiCd-accupacks, zodat deze ook na langere tijd nog betrouwbaar en zonder memory-effect functioneren. Bij NiMH-accu-packs is een voorontlading in principe Niet nodig. Wij raden enkel aan om na 40-50 deellaad-cycli van NiMH-accu's een voorontlading te selecteren.

Mocht u de ontlaadprocedure per ongeluk gestart hebben of mayt u deze voortijdig wilnen beeindigen, koppel dan de lader even los van het elektriciteitsnet of onderbreek even het contact met de accupack om maar de laadmodus over te gaan.

De lader beschibt over een accu-vol-herkenning (-dU), waarmee de laadprocedure bij het bereiken van de spanning aan het einde van het laden automatisch beeindigd worden en overgeschakeld worden op de druppellaadmodus. Deze functie garandeert een optimale performance en voorkomt de zelfontlading van de accu's. De laadstatusweergave brandt permanent groen zodia uw accu volledig geladen is. U kunt de accupack nu gebruiken.

INSTRUCTIES VOOR HET MILIEU

Gooi het apparaat in geen enkel geval weg met het normale huisvuil. Verwijder het apparaat via een erkend afvalverwerkingsbedrijf of via het afvalbedrivf van uw gemeente. Neem de op dit moment geldende voorschriften in acht. Neem in geval van twijfel contact op met uw afvalbedrijf. Zorg voor een milieuvriendelijk afvoer van alle verpakkingsmaterialien.

ONDERHOUD

Om te zorgen voor een correcte werkung van het apparaat dient u de contacten van lader en accu's vrij te houden van verontreinigingen. Reiniging van het apparaat alleen met uitgetrokken stekker en met een droge doek uitvoeren.

TECHNISCHE GEGEVENS

Ingangsspanning: 100-240V AC / 50-60Hz

Uitgangsspanning: 1,45V - 14,5V (voor 1,2V-12,0V accupacks)

Laadstroom: 800mA

0plaadtijd: ca. 1,5 uur per 1000mAh

UITSLUITING VAN AANSPRAKELIJKHEID

De in deze bedieningshandleiding aanwezige informatie kan zonder aankondig vooraf gewijzigd worden. ANSMANN aanvaardt geen aansprakelijkheid voor directe, indirecte, toevalige of overige schade of volgschade, die door onvakkundig gebruik of door Niet-naleving van de in deze bedieningshandleiding aanwezig informatie ontstaat.

GARANTIE

Wij bieden 3aar garantie op het apparaat. Bij schade aan het apparaat, die ten gevolge van nicht-naleving van de bedieningshandleiding onstaat of door accu's van slechte kwaliteit veroorzaakt worden, kan geen garantie verleend worden.

Technische wijzigingen voorbehouden. Voor drukfouten zich wij Niet aansprakelijk. 04/2015
