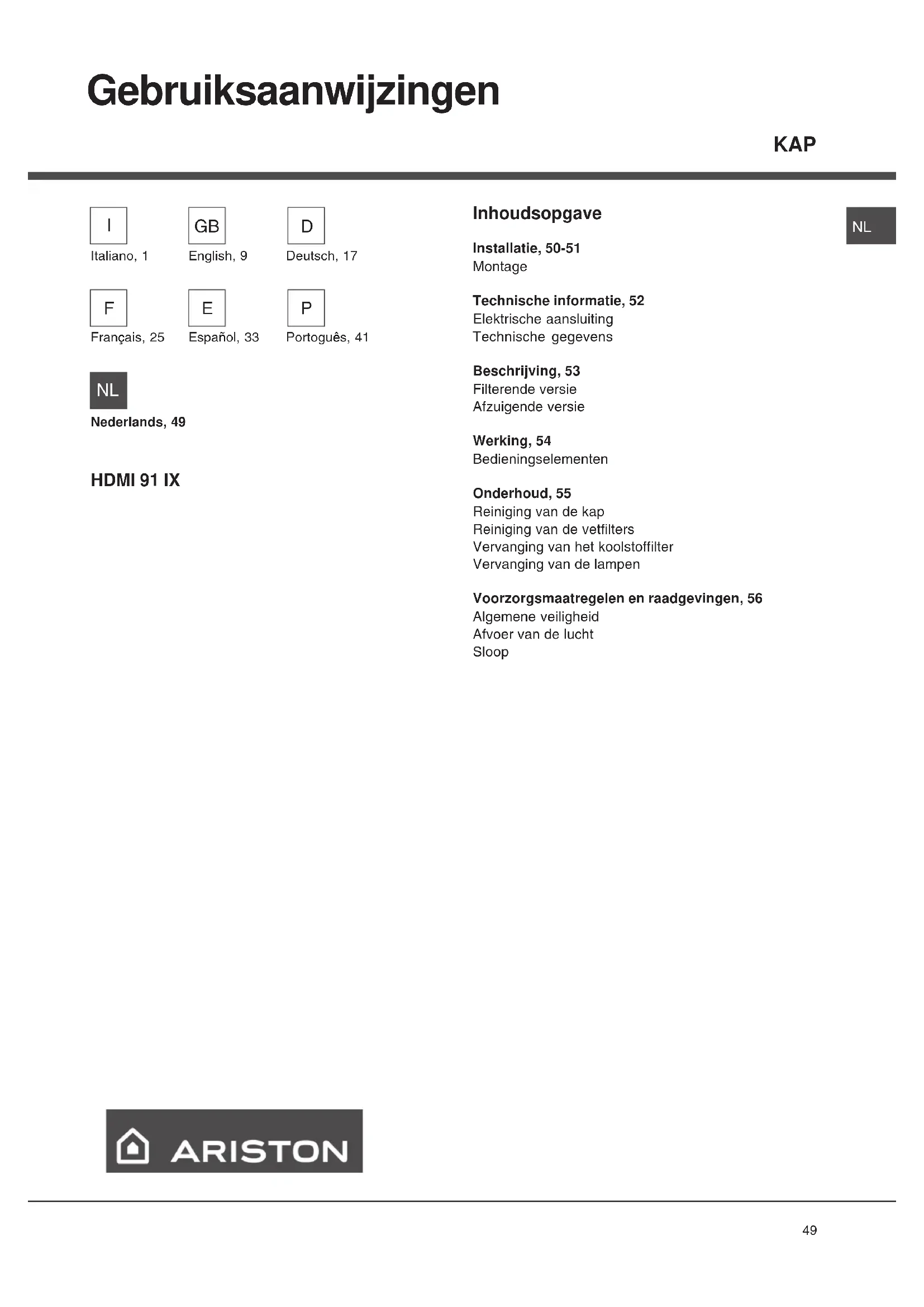

GEBRUIKSAANWIJZING HDMI 91 IX Ariston Thermo

Elektrische aansluiting

Technische gegevens

Beschrijving, 53

Filterende versie

Afzuigende versie

Werking, 54

Bedieningselementen

Onderhoud, 55

Reiniging van de kap

Reiniging van de vetfilters

Vervanging van het koolstofffilter

Vervanging van de lampen

Voorzorgsmaatregelen en raadgevingen, 56

Algemene veiligheid

Afvoer van de lucht

Sloop

NL

Montage

Verwijder, alvorens met de montage te beginnen, de vetfilters om het apparaat makkelijker te kunnen hanteren (zie voor de aanwijzingen de paragraaf "Reiniging van de vetfilters" in het hoofdstuk "Onderhoud").

1) Maak gebruik van de speciale boormal en boor de gaten voor de bevestiging aan het plafond exact op de verticale aslijn van uw kookplaat; let op alle aanwijzingen voor de definitieve plaatsing van het apparaat. Houd er rekening mee dat één van de aslijnen van de mal precies goed moet zitten ten opzichte van de aslijn van de bedieningselementen van de afzuigkap.
2) Maak de beugel (A) met de meegeleverde schroeven en de pluggen aan het plafond vast; let hierbij goed op omdat de plaatsing van de beugel bepalend is voor de uiteindelijke plaats van het apparaat: de kant met uitsparing B correspondeert met de zijde tegenover de bedieningen.

3) Zet het uitschuifbare frame vast aan de beugel door middel van de 4 schroeven C (meegeleverd), terwijl u de luchtafvoerpijp binnen door het uitschuifbare frame voert en de elektrische voeding door het gat in de beugel (de luchtafvoerpijp wordt niet bijgeleverd). Regel de hoogte van de structuur en hou er rekening mee dat de hoogte van de kap 56 mm bedraagt en dat de afstand tussen de kap en het fornuis minstens 650 mm moet bedragen. Zodra de hoogte geregeld is, wordt de telescopische structuur geblokkeerd met 8 schroeven en 8 rondsels (D) – (2 schroeven en 2 rondsels aan weerszijden).

OPGELET: op de telescopische structuur is maar 1 schroef en 1 rondsel aanwezig. De overige 7 zitten in het zakje met toebehoren.

(3.9X6mm) VOORAANZICHT C D

56 Min 650

4) Afzuigversie versie:

a) Neem de bovenste buis (die met de ronde uitsparingen) en steek hem in het uitschuifbare frame, met de uitsparingen boven; zet de buis vast aan de beugel met 2 schroeven (E).
b) Neem de onderste pijp (F) en steek hem erin, op dezelfde wijze als u met de andere deed; doe hem naar boven lopen en bevestig hem in deze positie met plakband.

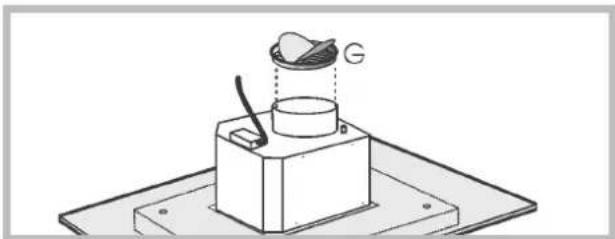

c) Neem de flens met de metalen klep (G) en monteer hem op het luchtuitvoergat van de kap door een lichte druk uit te oefenen.

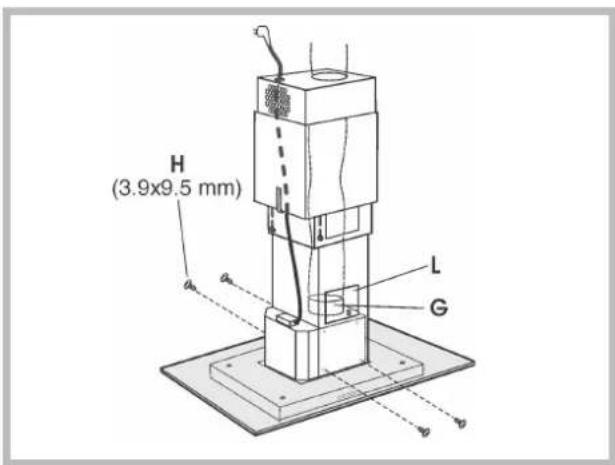

d) Bevestig de kap met de 4 (meegeleverde) schroeven H aan het uitschuifbare frame. Door middel van de openingen L wordt de luchtafvoerbuis aan de klep G bevestigd.

H (3.9x9.5 mm) L G

e) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf "Elektrische aansluiting").

f) Haal de tape eraf en laat de onderste pijp naar beneden zakken en laat hem voorzichtig op het apparaat steunen.

g) Controleer of koolstofffilter P reeds geïnstalleerd is. Voor de afzuigende versie is een dergelijk filter niet nodig en moet het dus weggenomen worden (zie de instructies in de paragraaf "Vervanging van het koolstofffilter").

h) Nu is de installatie voltooid en kunt u de antivetfilters weer monteren.

5) Filtreerversie:

a) Doe de luchtgeleideplaat (M) in het frame.

b) Monteer de flens via de openingen N op de luchtgeleideplaat (Q) en zet de flens (M) met een draaibeweging vast. Maak een flexibele pijp (R) aan de flens (Q) vast voor de afvoer van de lucht (de flexibele pijp wordt niet bijgeleverd).

c) Neem de bovenste buis (die met de ronde uitsparingen) en steek hem in het uitschuifbare frame, met de uitsparingen boven; zet de buis vast aan de beugel met 2 schroeven - Afbeeldingen op vorige pag.

d) Neem de onderste pijp (F) en steek hem erin, op dezelfde wijze als u met de andere deed; doe hem naar boven lopen en bevestig hem in deze positie met plakband - Afbeeldingen op vorige pag.

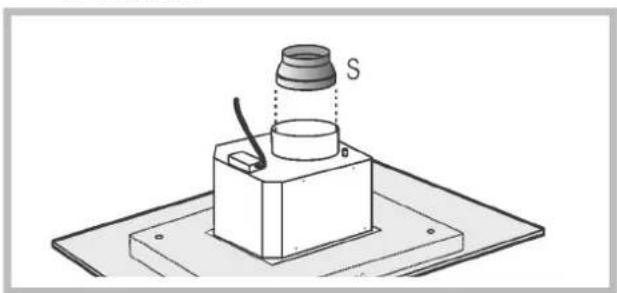

e) Neem de vermindering (S) en monteer hem op de uitgang van de kap, door een lichte druk uit te oefenen.

f) Bevestig de kap met de 4 (meegeleverde) schroeven (H) aan het uitschuifbare frame.

g) Bevestig de luchtafvoerbuis (R) aan de vermindering (S).

H (3.9x9.5 mm) R S

h) Voer de elektrische aansluiting van de kap uit met behulp van de voedingskabel (zie paragraaf "Elektrische aansluiting").

i) Haal de tape eraf en laat de onderste pijp naar beneden zakken en laat hem voorzichtig op het apparaat steunen.

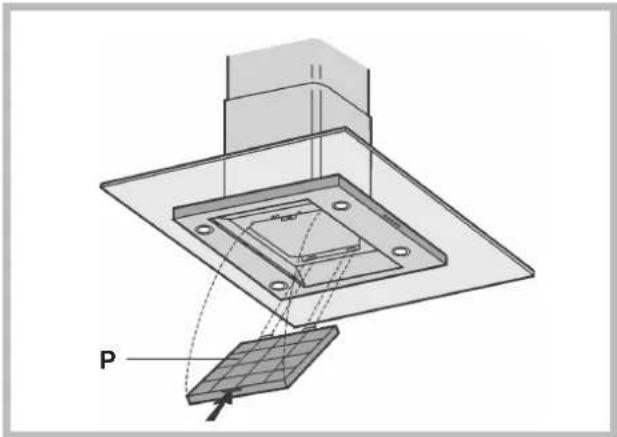

I) Controleer of koolstofffilter P reeds geïnstalleerd is. Dit filter moet voor de filterende versie geïnstalleerd worden. Doe dit door de 2 lipjes van het filter in de betreffende zitting te steken en door het filter omhoog te draaien.

Elektrische aansluiting

! Bereid de elektrische voeding voor binnen in de uitschuifbare buis
! Bij het tot stand brengen van de elektrische aansluiting moet worden gecontroleerd of de spanningswaarden overeenstemmen met de waarden die vermeld staan op het plaatje in het apparaat.
! Indien Uw apparaat niet voorzien is van niet splitsbaar flexibel snoer en stekker, of van een ander mechanisme dat de eenpoligheid uitschakeling verzekert van de netspanning, met een openingswijdte tussen de kontakten van tenminste 3mm., dan moet het apparaat dus worden voorzien van een soortgelijk netspanningscheidings mechanisme bij vaste installatie van het apparaat.
! Als uw apparaat is voorzien van een snoer en stekker, dient het apparaat zo te worden geplaatst dat u bij de stekker kunt komen.

Technische gegevens

Model HDMI 91 IX

Afmetingen breedte 89.8 cmhoogte 94.8/124 cmdiepte 70 cm∅ van de afvoerbuis 15 cm

Brutogewicht 39 Kg

Stroomverbruik Totaal 260 WMotor 1x180 WLampen 4x20 W

Opbrengst 560 m ^3 /h

VetfiltersOppervlak-van afzuiging 944 cm ^2

De kap is beschikbaar als afzuigende of als filterende versie.

Beslis van te voren welke type installatie u verkiest.

Voor een grotere doeltreffendheid, is het raadzaam de afzuigende versie te installeren (indien mogelijk).

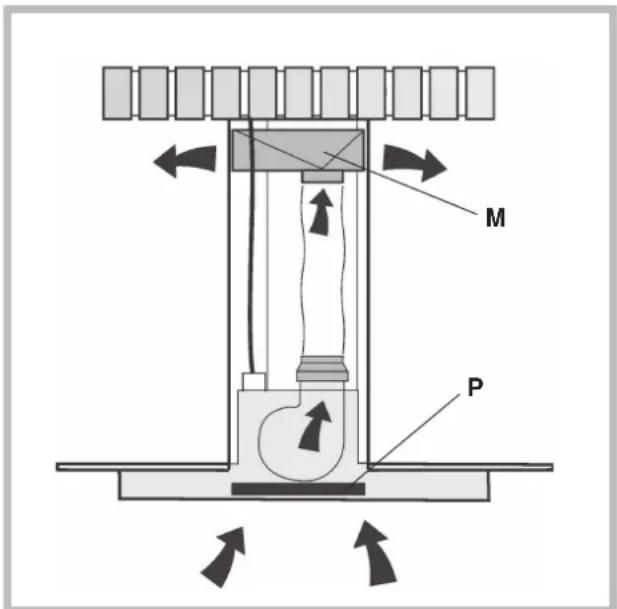

Filterende versie

De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, en zuivert deze lucht via de vetfilters en het koolstofffilter, om deze vervolgens weer gezuiverd in de ruimte te voeren.

Voor deze versie is een luchtafbuigplaat (M) en een koolstofffilter (P) nodig.

Om een constante doeltreffende werking te garanderen, moet het koolstoffilter regelmatig vervangen worden.

Als de kap niet van een koolstofffilter is voorzien, moet de klant dit filter aan de verkoper vragen.

M P

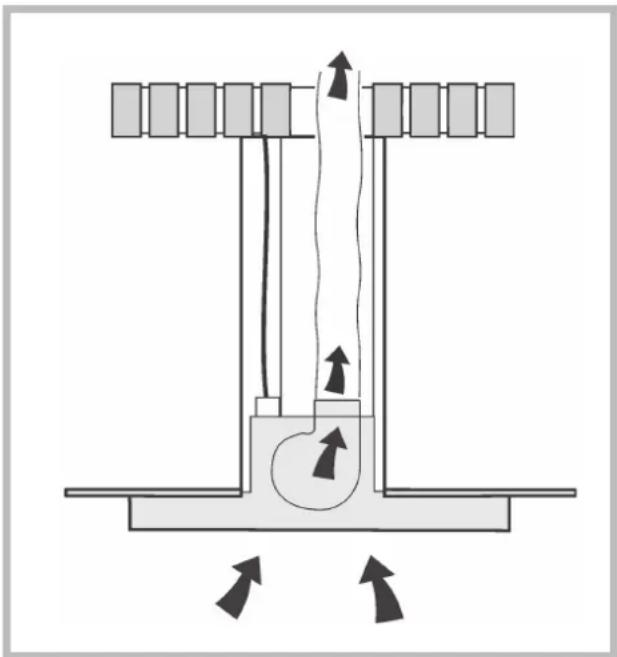

Afzuigende versie

De kap zuigt de lucht in de keuken af die verzadigd is met damp/rook en geuren, voert deze lucht via de vetfilters, en voert de lucht vervolgens naar buiten af via een afvoerkanaal.

Bij deze versie is het gebruik van een koolstofffilter niet nodig.

De motor wordt geactiveerd met de eerder ingestelde snelheid.

Toets afname snelheid

Door herhaaldelijk op deze toets te drukken, neemt de snelheid van de motor af, tot de minimumsnelheid wordt bereikt.

Toets toename snelheid

Door herhaaldelijk op deze toets te drukken, neemt de snelheid van de motor toe, tot de maximumsnelheid wordt bereikt.

Toets intensieve snelheid

Bedient de motor met de intensieve snelheid, gedurende 10 minuten.

Hierna keert de motor terug naar de werking met de eerder ingestelde snelheid.

! Schakel altijd de spanning over het apparaat uit alvorens met een schoonmaak- of onderhoudsbeurt te beginnen.
! Ter vermijding van mogelijk brandgevaar, houdt men zich aan de voorschriften voor het schoonmaken van de anti-vetfilters en de verwijdering van eventuele vet-aanslag op het apparaat.

Zorgvuldig onderhoud garandeert een goede werking en een goed rendement gedurende de levensduur van het apparaat.

Reiniging van de kap

Eventuele vetafzettingen dienen regelmatig, naar gelang het gebruik (minstens eenmaal per 2 maanden) van het apparaat te worden verwijderd. Gebruik geen schurende of corrosieve middelen. Voor reiniging aan de buitenkant van gelakte apparaten dient een doek te worden gebruikt die vochtig gemaakt is in lauw water en een neutraal reinigingsmiddel; voor reiniging aan de buitenkant van apparaten van staal, koper of messing wordt het gebruik van specifieke producten aangeraden, volgens de instructies op het product zelf; voor de reiniging van de binnenkant van het apparaat moet een doek (of kwast) worden gebruikt die is ondergedompeld in gedenatureerde ethylalcohol.

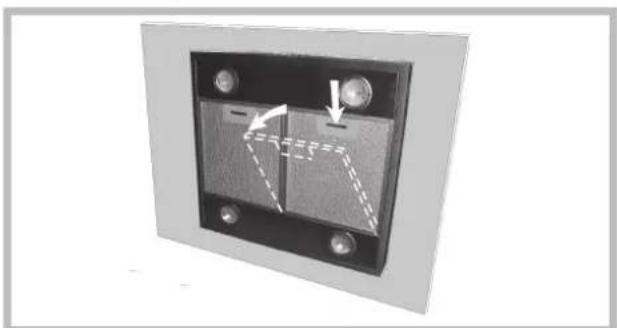

Reiniging van de vetfilters

Druk, om de vetfilters te verwijderen, de vergrendeling ter hoogte van de handgreep naar binnen en trek het filter omlaag.

De filters met een neutraal reinigingsmiddel afwassen, met de hand of in de vaatwasmachine. In het geval dat men de vaatwasmachine gebruikt en de filters afbleken, zal dit in geen enkel geval hun goede werking in gevaar brengen.

Reinig de vetfilters gemiddeld elke 2 maanden, afhankelijk van de gebruiksfrequentie.

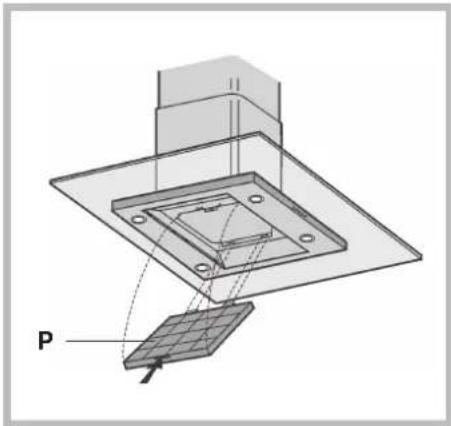

Vervanging van het koolstofffilter

Als de filterende versie van het apparaat wordt gebruikt, moet het koolstofffilter (P) regelmatig vervangen worden.

Verwijder eerst de metalen vetfilters.

Duw de vergrendeling naar binnen en verwijder het koolstofffilter uit zijn zitting.

Monteer een nieuwe koolstofffilter in omgekeerde volgorde van verwijdering.

Vervang het koolstofffilter gemiddeld elke 6 maanden, afhankelijk van de gebruiksfrequentie.

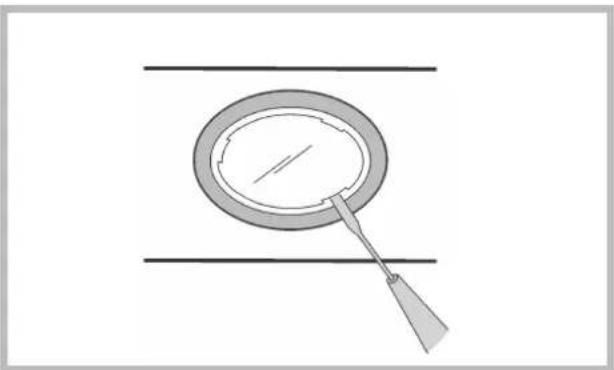

Vervanging van de lampen

Bij deze ingreep moet men met bijzondere

VOORZICHT te werk gaan. Bovendien moet het aparaat van de spanning gescheiden worden.

Om de halogeenlampen te vervangen moet het deksel worden geopend door het op te lichten in de daarvoor bestemde sleuven. Vervang hen met lampen van hetzelfde type.

OPGELET: raak de nieuwe lamp niet met uw blote handen aan.

! De afstand tussen het draagvlak van de pannen op de kookplaat en de onderkant van de wasemkap moet minstens 65 cm zijn. Als de instructies voor de installatie van de kookplaat een grotere afstand specificeren, moet deze in aanmerking genomen worden.
! LET OP: Dit apparaat moet geaard worden. Controleer tijdens de elektrische aansluiting of het stopcontact van een aardaansluiting is voorzien.
! Vermijd het gebruik van materiaal dat steekvlammen kan veroorzaken in de nabijheid van het apparaat.
! Bij het frituren moet men vooral letten op het brandgevaar dat bestaat bij het gebruik van olie en vetten. Met name reeds gebruikte olie is gevaarlijk vanwege hun ontvlambaarheid.
! Gebruik geen open elektrische gril.
! Het is aanbevolen geen zware gewichten op de kap te plaatsen.

Afvoer van de lucht

Als uw apparaat als afzuigende versie geïnstalleerd moet worden, zorg er dan voor dat het luchtafvoergaten kanaal gerealiseerd worden.

Om optimale prestaties te verkrijgen, in de afzuig-versie, wordt een buis voor de lucht-afvoer gebruikt met de volgende kenmerken: zo kort mogelijk van lengte, zo min mogelijk bochten (de maximale hoek van de bocht: 90°), materiaal volgens de toegestaande voorschriften (afhankelijk van de staat). Vervolgens wordt aanbevolen grote verschillen in doorsnede van verschillende buis delen te vermijden (aanbevolen doorsnede: 150 mm).

! De luchtafvoer van dit apparaat niet aansluiten op een buis (pijp) die reeds gebruikt wordt voor de luchtafvoer van niet elektrische apparatuur (centrale verwarmingsinstallaties, radiatoren, geiser, enz.).
! Voor de lozing van de af te voeren lucht de voorschriften van de bevoegde autoriteit in acht nemen. Verder moet de af te voeren lucht niet via een holte in de muur verwijderd worden, tenminste wanneer deze holte niet voor dit doel bestemd is.
! Voorzie de ruimte van een goede ventilatie indien de kap gelijktijdig wordt gebruikt met andere, niet elektrische apparaten (gas-, olie, kolenkachels, enz.). De afzuigkap kan nl. een onderdruk in de ruimte creëren. De onderdruk in de ruimte mag niet groter worden dan 0,04 mbar., om te voorkomen dat de afvoergassen van de warmtebron worden aangezogen.

De ruimte moet daarom voorzien zijn van een rechtstreekse luchttoevoer, die voor een konstante verse luchtaanvoer zorgt.

Sloop

De Europese Richtlijn 2002/96/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de "afvalcontainer met een kruis erdoor" herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.
