GEBRUIKSAANWIJZING HC 9 IX Ariston Thermo

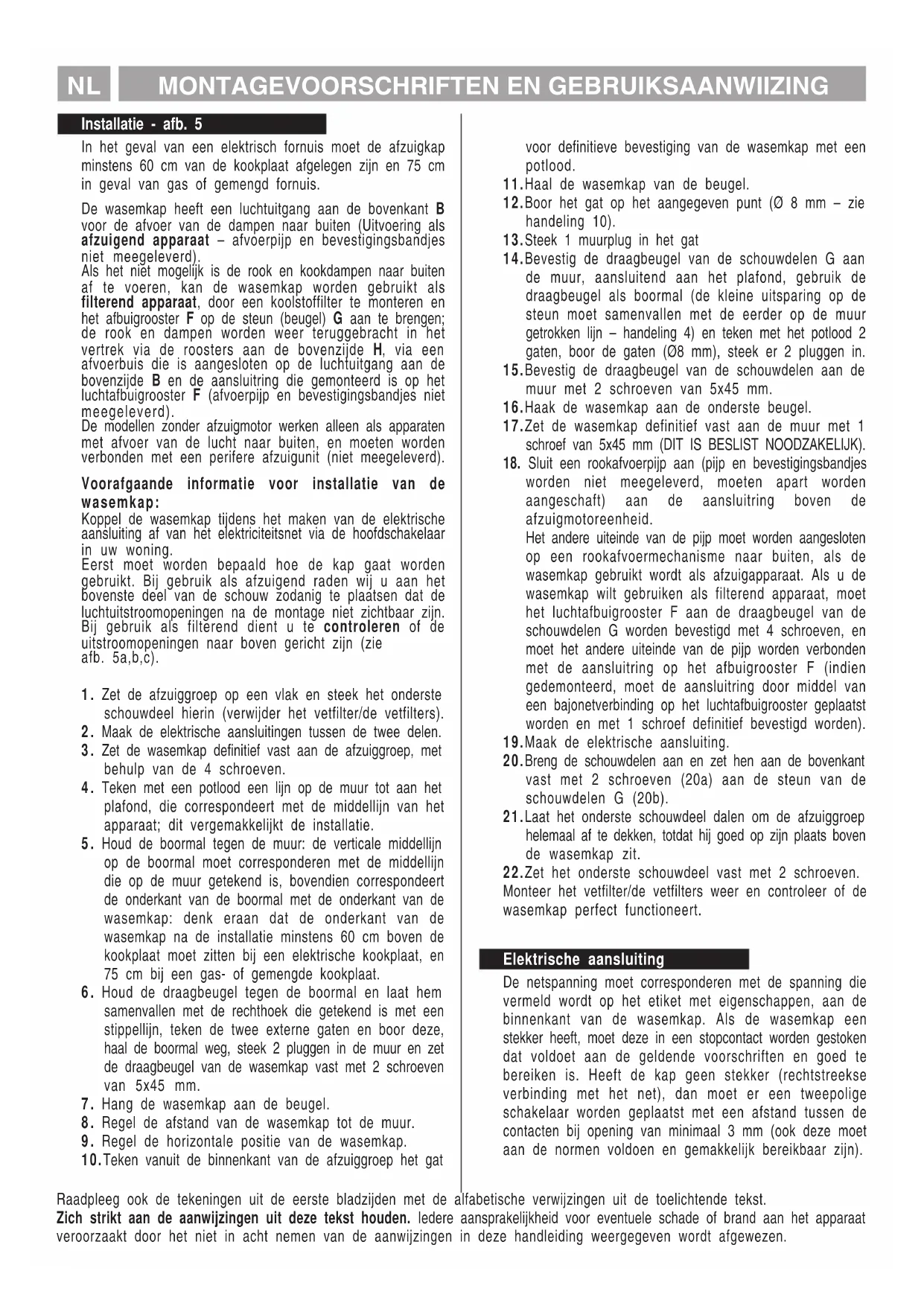

Installatie - afb. 5

In het geval van een elektrisch fornuis要去 de afzuigkap minstens 60~cm van de kookplaat afgelegenen zich en 75~cm in geval van gas of gemengd fornuis.

De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen maar buiten (Uitvoering als afzuiigend apparaat - afvoerpijp en bevestigingsbandjes Niet meegeleverd).

Als het Niet möglich is de rook en kookdampen maar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstoffiler te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weeer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes nicht meegeleverd).

De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht maar buiten, en要去en worden verbonden met een perifere afzigunit (niet meegeleverd).

Voorafgaande informatie voor installmentie van de wasemkap:

Koppel de wasemkapijdens het makes van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.

Eerst moet worden bepaald hoe de kap gaat worden gebruikt. Bij gebruik als afzigend raden wij u aan het bovenste deel van de schouw zodanig te plaatsen dat de luchtuitstroomoppeningen na de montage Niet zichtaarijken. Bij gebruik als filterend dient u te controleren of de uistroomoppeningenaar boven gericht� (zie afb.5a,b,c).

1. Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin (verwijder het vetfilter/de vetfilters).
2. Maak de elektrische aansluitingen:tussen de twee delen.
3. Zet de wasemkap definitief vast aan de afzuiggroep, met behulp van de 4 schroeven.
4. Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijk de installmentie.
5. Houd de boormal gegen de muur: de verticale middelijn op de boormal要去 corresponderen met de middelijn die op de muur getekend is, bovendien correspondiert de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installmentie minstens 60 cm boven de kookplaat要去 zitten bij een elektrische kookplaat, en 75 cm bij een gas- of gemengde kookplaat.
6. Houd de draagbeugel gegen de boormal en LAST hem samenvallen met de rechthoek die getekend is met een stippellijn, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5 × 45 ~mm .
7. Hang de wasemkap aan de beugel.
8. Regel de afstand van de wasemkap tot de muur.
9. Regel de horizontale positie van de wasemkap.
   10.Teken vanuit de binnenkant van de afzuiggroep het gat

voor definitieve bevestiging van de wasemkap met een potlood.

11.Haal de wasemkap van de beugel.
12.Boor het gat op het aangegeven punt (Ø 8 mm - zie handeling 10).
13.Steek 1 muurplug in het gat
14. Bevestig de draagbeugel van de schouwdelen G aan de muur, aansluitend aan het plafond, gebruik de draagbeugel als boormal (dekleine uitsparing op de steun moet samenvallen met de erder op de muur getrokken lijn -handeling 4) en teken met het potlood 2 gaten, boor de gaten (08mm) ,steek er 2 pluggen in.
15. Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5 × 45 ~mm .
16.Haak de wasemkap aan de onderste beugel.
17.Zet de wasemkap definitief vast aan de muur met 1 schroef van 5× 45mm (DIT IS BESLIST NOODZAKELIJK).
18. Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden Niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotorenheid.

Het andere uiteinde van de pijp要去 worden aangesloten op een rookafvoermechanisme maar buiten, als de wasemkap gebruikt worden als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat,要去 het luchtafbuigrooster F aan de draagbeugel van de schouwdelen G worden bevestigd met 4 schroeven, en要去 het andere uiteinde van de pijp worden verbonden met de aansluitring op het afbuigrooster F (indien gedemonteerd,要去 de aansluitring door middel van een bajonetverbinding op het luchtafbuigrooster geplaatst worden en met 1 schroef definitief bevestigd worden).

19.Maak de elektrische aansluiting.
20.Breng de schouwdelen aan en zet hem aan de bovenkant vast met 2 schroeven (20a) aan de steun van deschouwdelen G (20b).
21.Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op+zijn plaats boven de wasemkap zit.
22.Zet het onderste schouwdeel vast met 2 schroeven. Monteer het vetfilter/de vetfilters wee en controller of dewasemkap perfect functioneert.

Elektrische aansluiting

De netspanning moet corresponderen met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan moet er een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3mm (ook deze要去 aan de normen voldoen en gemakkelijk bereikbaar zich).

Beschrijving van

de wasemkap - afb. 1

1 Bedieningspaneel
2 Vetfilter
3 Handgreep voor ontgrendeling van het vetfilter
4 Halogeneenlamp
5 Dampschem
6 Telescopische schouw
7 Luchtuitgang (alleen voor gebruik als filterend apparaat)

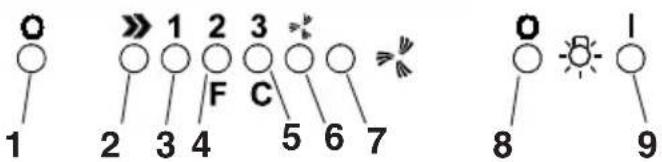

Werking - Model met elektronische besturingen

1-OFF Knop motor
2 - ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...
3 - Led snelheid 1
4 - Led snugheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren- zie de aanwijzingen betreffende het reinigen van de vetfilters).
5 - Led snelheid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flikkeren - zie de aanwijzingen betreffende het reinigen van de koolstoffilters).

Opgelet! Het controlesystem voor het aangeven van de verzadigde koolstofffilter is uitgeschakeld. In het geval dat men een koolstofffilter wil installereren, het controlesystem voor de aanwijzing van verzadigde koolstofffilter inschakenen, door tegelijkkertijd, gedurende 3 seconden, de knappen 2 en 7 ingedrukt te honden: aan het begin van deze handeling zal alleen LED 4 flickkeren, na 3 seconden zal ook LED 5 flickkeren om aan te geen dat het controlesystem verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakenen weeer op de twee knappen drukken: na 3 seconden za LED 5 stoppen met flickkeren, de inrichting is uitgeschakeld.

6 - Led aanwijzing intensieve slelheid
7 - Knop voor het inschakelen van de intensieve slelheid. Er worden aangeraden deze slelheid te gebruiken wanner de rook en geur concentratie nogal sterk is (bijvoorbeeld wanner er vis gebakken wordt of in geval van frituren).

Nadat de intensieve snelheid is ingeschakeld za deze 5 Minutes lang blijven werken, daarna za de kap waar in de van te voren afgestelde snelheid gaan werken (van 1 tot 3) of za zichsuitgaan indien van te voren geen enkele snelheid ingesteld is. Om de intensieve snelheid UIT te schakelen voordat de 5 minutes voor bijং knop 1 of knop 2 indrukken.

8 - Knop voor het afzetten van de lichten
9 - Knop voor het aanzetten van de lichten

In geval van storingen, voordat U zich tot de assistentie service wendl, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna wee invoeren. In het geval dat de storing blijft voortbestaan, wendl U zich tot de assistentie service.

Werking - Model met toeitsenbord

Beschrijving van het bedieningspaneel en werkinq van de wasemkap

a. ON/OFF lichtknop
b. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
c. Knop middelste zuigkracht
d. Knop maximale zuigkracht
e. werkingscontrolelampje (voorzien op het model met Ronde knappen)

In geval van een sterkere damp concentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 Minutes voor men begint te koken aan te doen en deze nog voor ongeveer 15 minutes nadat men beeindigt heeft aan te lately.

Schoonmaak

De kap要去 regelmatig schoon gemaakt worden, zowel binnen als buiten.

Voor de schoonmaak een doek met gedenatureerd alcohol of neutrale reinigingsmiddelen gebruiken. Geenschuurmiddelen gebruiken. Het Niet in acht nemen van de reinigingsnormen van de afzuigkap en van de verranging en reiniging van de filters kan brandgevaar veroorzaken.

Onderhoud

Koppel voor ieder onderhoud eerst de afzuiigkap af van het elektriciteitsnet.

Vetfilter

Moet eenmaal per maand worden gereinigd (en, in het geval van het model met elektronisch bedieningspaneel, telkens wanner LED 4 - knippert,zie vorige pagina),met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep (f) - (afb. 2).

Alleen voor het model met elektronisch bedieningspaneel:

Nadat de vetfilter verrangen is, onceveer 3 seconden optoets 1 (zie vorige bladzijde) drukken, totdat het systeem een pieptoon LAST Horen.

Led 4 zal stoppen met knipperen.

Koolstoffilter (alleen voor filterend apparaat)

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden (en, in het geval van het model met elektronisch bedieningspaneel, telkens wanner LED 5 - knippert, zich vorige pagina) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 Minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

Verwijder het filterframe door de schroef (g) weg te halen waarmee hij aan de wasemkap is vastgezet (afb. 3).

Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zichenplaats (j).

Alleen voor het model met elektronisch bedieningspaneel:

Nadat de koolstofffilter verrangen is, ongeveer 3 seconden op toets 1 (zie vorige bladzijde) drukken, totdat het systeme een pieptoon LAST Horen.

Led 5 zal stoppen met knipperen.

Vervanging lampjes - afb. 4

Open de lamprimte - ga als volgt te werk, overeenkomstig het model in uw bezit:

haal de bescherming weg door het op te lichten met eenkleine schroevendraaier of iets dergelijks (afb. 4.1)

of

druk op de lampenkap en LAST hem los om hem te opener (afb. 4.2).

Vervang het kapotte lampje.

Gebruik alleen halogenlampjes van 20W max (G4), en zorg ervoor dat u hen nicht met de blote hand aanraakt.

Sluit de lampenkap waar (klikt op+zijnplaats).

Als de verlichting Niet werkt, controller dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

Waarschuwing

De afzuigkap nooit gebruiken als het rooster Niet goed gemonteerd is! De gezogen lustt mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het in ieder geval vermeden worden. Het frituren要去 geschieden met voordturende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt honden aan de regelingen voorziend door deplaatselijk bevoegde autoriteiten.
