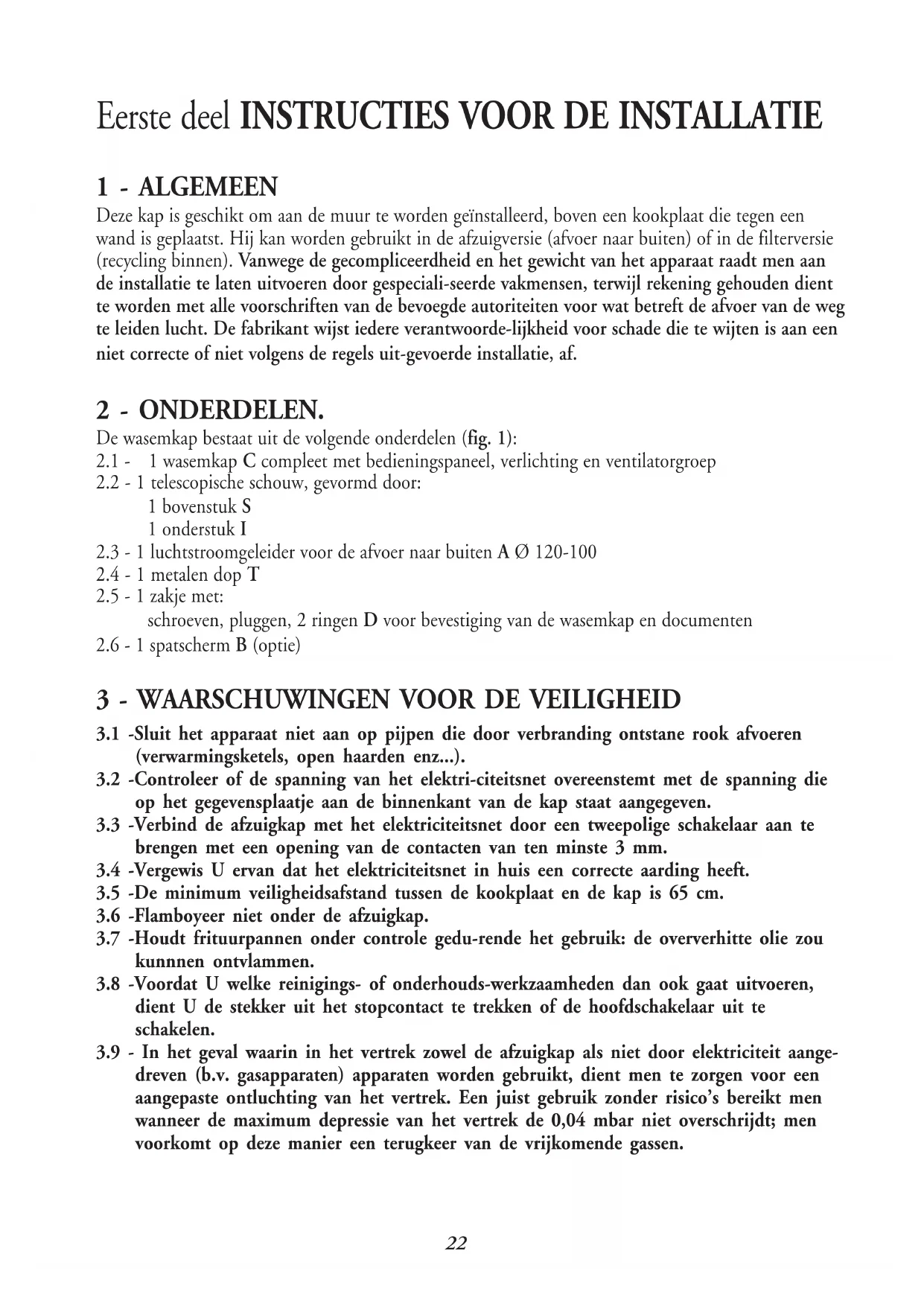

GEBRUIKSAANWIJZING XH 90 Ariston Thermo

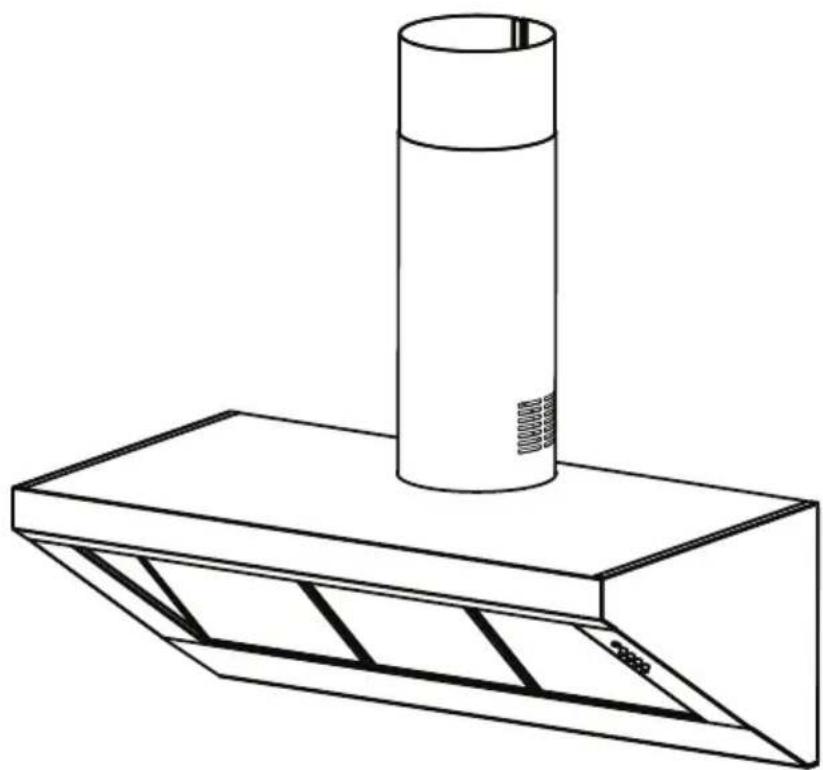

Deze kap is geschikt om aan de muur te worden geïnstalleerd, boven een kookplaat die tegen een wand is geplaatst. Hij kan worden gebruikt in de afzuigversie (afvoer naar buiten) of in de filterversie (recycling binnen). Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installatie te laten uitvoeren door gespeciali-seerde vakmensen, terwijl rekening gehouden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht. De fabrikant wijst iedere verantwoorde-lijkheid voor schade die te wijten is aan een niet correcte of niet volgens de regels uit-gevoerde installatie, af.

De wasemkap bestaat uit de volgende onderdelen (fig. 1):

2.1 - 1 wasemkap C compleet met bedieningspaneel, verlichting en ventilatorgroep

2.2 - 1 telescopische schouw, gevormd door:

1 bovenstuk S 1 onderstuk I

2.3 - 1 luchtstroomgeleider voor de afvoer naar buiten A Ø 120-100

schroeven, pluggen, 2 ringen D voor bevestiging van de wasemkap en documenten

3.1 -Sluit het apparaat niet aan op pijpen die door verbranding ontstane rook afvoeren

(verwarmingsketels, open haarden enz...).

3.2 -Controleer of de spanning van het elektri-citeitsnet overeenstemt met de spanning die

op het gegevensplaatje aan de binnenkant van de kap staat aangegeven.

3.3 -Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan te

brengen met een opening van de contacten van ten minste 3 mm.

3.4 -Vergewis U ervan dat het elektriciteitsnet in huis een correcte aarding heeft.

3.5 -De minimum veiligheidsafstand tussen de kookplaat en de kap is 65 cm.

3.6 -Flamboyeer niet onder de afzuigkap.

3.7 -Houdt frituurpannen onder controle gedu-rende het gebruik: de oververhitte olie zou

3.8 -Voordat U welke reinigings- of onderhouds-werkzaamheden dan ook gaat uitvoeren,

dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.

3.9 - In het geval waarin in het vertrek zowel de afzuigkap als niet door elektriciteit aange-

dreven (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een aangepaste ontluchting van het vertrek. Een juist gebruik zonder risico’s bereikt men wanneer de maximum depressie van het vertrek de 0,04 mbar niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.23

Om de montage te vergemakkelijken, zijn de handelingen in de volgende stappen verdeeld, die achtereenvolgens moeten worden uitgevoerd:

4.1 - Montage van de wasemkap

4.2 - Elektrische aansluiting en controle van de diverse functies

4.3 - Opstelling voor recirculatie of afvoer van de luchtstroom naar buiten

4.4 - Montage van de telescopische schouw

4.1 - Montage van de bevestigingsbeugel en het spatscherm.

1 - Boor gaten in de muur:

a) Teken een horizontale lijn op de muur in het montagebied van de wasemkap op een afstand tot de kookplaat van: - zonder spatscherm (fig. 2a): minstens d=972 mm. - met spatscherm (optie) (fig. 2b): d=322+H mm, waarbij H= hoogte in mm van het zichtbare deel van het spatscherm. b) Teken op de horizontale lijn de twee gaten die geboord moeten worden, op een afstand tot het midden van de kap (zowel rechts als links) van 378 mm (fig. 2a-b). c) Boor met een punt Ø␣ 8 mm de getekende gaten en steek de bijgeleverde pluggen erin. Zet de schroeven met ringen, die bij de toebehoren geleverd zijn, zo ver mogelijk in de gaten vast.

2 - Spatscherm (optie).

De hoogte van de wasemkap tot de kookplaat wordt, in dit geval, bepaald door de hoogte van het spatscherm B en de eventuele opstaande rand van het blad van de onderkastjes. Het spatscherm moet gemonteerd worden voordat de wasemkap gemonteerd wordt en, als u hem zowel boven als onder wilt vastzetten, moet hij eerst worden gemonteerd, op de juiste hoogte, voordat de onderkastjes of in ieder geval voordat het bovenblad ervan wordt gemonteerd. Aangezien het om een complexe operatie gaat, mag het uitsluitend worden gedaan door de keukeninstallateur of door vakmensen die de uiteindelijke afmetingen van de meubels kennen. Als u het spatscherm alleen aan de bovenkant wilt uitvoeren, dient dat als volgt te gebeuren: a) Zet het spatscherm op het blad van de onderkastjes zoals in (fig. 2a), schuif hem tegen de muur en zet hem in het midden, ten opzichte van het onderkastje. b) Teken de middelpunten van de twee gaten aan de bovenzijde van het spatscherm op de muur. c) Boor de gaten in de muur met een Ø␣ 8 mm boorpunt, plaats de pluggen en zet het spatscherm vast met de bijgeleverde schroeven. d) Voor de stabiliteit aan de onderkant van het spatscherm moet de installateur zorgen.

3 - Montage en bevestiging van de wasemkap (fig. 3). De wasemkap heeft aan de achterkant twee

verstelbare haken; a) Haak de wasemkap aan de ringen. b) Verwijder de metalen vetfilters, om van binnenuit de wasemkap bij de verstelbare haken te kunnen komen. c) Plaats de wasemkap horizontaal en verticaal door aan de twee schroeven V2 te draaien. d) Zet de wasemkap vast tegen de muur door de twee schroeven V1 met de klok mee te draaien.

4.2 - Electrische aansluiting en controle van de diverse functies

1 - Volg exact de richtlijnen omschreven in de punten 3.2, 3.3 en 3.4 van 3.

2 - Nadat de electrische aansluiting tot stand is gebracht moeten de diverse functies van de

wasemkap gecontroleerd worden: verlichting, AAN/UIT schakelen van de motor en de werking van de bedrijfssnelheden.24

4.3 - Opstelling met recirculatie of afvoer naar buiten van de luchtstroom.

1 - Afvoer naar buiten:

a) De wasemkap kan worden aangesloten op externe leidingen door middel van een (starre of flexibele) pijp Ø 100 of 150 mm, die door de installateur gekozen dient te worden. Voor montage met een pijp van Ø 120, moet de reductieflens A worden aangebracht op de uitgang van de wasemkap (fig. 4). b) Verbind de luchtuitgang met de pijp naar buiten met een starre of flexibele pijp, die bevestig moet worden met geschikte buisklemmen. Voor het benodigde materiaal voor deze operatie dient de installateur te zorgen. c) Neem de koolstoffilters weg, als die aanwezig zijn (zie paragraaf 3 3.2-b)

a) Bevestig de dop T op het onderstuk I van de schouw met een schroef die bij de toebehoren te vinden is (fig. 5). De gefilterde lucht wordt in het vertrek teruggebracht door de roosters die in de schouw zijn geplaatst. b) Breng eventuele koolstoffilters aan in de wasemkap (zie paragraaf 3 3.2 deel 2).

4.4 - Montage van de telescopische schouw.

1 - Bevestiging van de schouw (fig. 6).

a) Plaats de uitstekende stukken van het onderstuk I van de schouw ter hoogte van de bevestigingselementen van de wasemkap C, en bedenk erbij dat de geleider van de twee schouwstukken naar de wand gericht moet zijn. b) Bevestig de schouw aan de wasemkap met twee bijgeleverde schroeven.

2 - Instelling van de telescopische schouw (fig. 7). Draai de twee schroeven los op de achterkant

van de schouw, regel het bovenstuk S van de schouw zodat hij op de gewenste plaats komt, en draai de twee schroeven vast voor definitieve blokkering. 2e deel INSTRUCTIES VOOR HET GEBRUIK EN HET ONDERHOUD

1 - VEILIGHEIDSMAATREGELEN

Het is noodzakelijk, dat de veiligheidsmaatregelen uit paragraaf 3 van deel I strict worden opgevolgd. Bovendien moeten ook de volgende punten in acht worden genomen:

1.1 - Onderhoud het vet- en koolstoffilter stipt volgens de opgave van de fabrikant of vaker

indien het gebruik langer dan vier uur per dag is.

1.2 - Doof of reduceer de vlam als de pan van het vuur wordt gehaald, maar laat de vlam

nooit voluit onder een in bedrijf zijnde wasemkap staan.

1.3 - Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor wordt energie

bespaard en een gevaarlijke warmteconcentratie vermeden.

1.4 - Gebruik de wasemkap enkel en alleen voor het afzuigen en zuiveren van

Bedieningspaneel (fig. 8) Het schema van de bedieningstoetsen is als volgt: TOETS “L” = Aan- en uitschakeling van de verlichting, TOETS “V1” = Aan- en uitschakeling van de motor, laagste snelheid, geschikt voor een continu, bijzonder geruisloze luchtzuivering.25 TOETS “V2” = Tweede snelheid, geschikt voor het merendeel van de gebruiksomstandigheden, gezien de optimale verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau. TOETS “V3” = Derde snelheid, geschikt om intense kookdampen tegen te gaan, ook gedurende langere tijd.

Een constant onderhoud garandeert een goede werking en een goed rendement ook na verloop van tijd. Bijzondere aandacht dient te worden geschonken aan de metalen antivet-filters en, alleen voor filterkappen, aan het aktieve kool-filter.

Deze filters moeten worden minstens eenmaal per 2 maanden worden afgewassen met een gewoon huishoudelijk reinigingsmiddel. Vanwege hun compacte afmetingen is ook afwassen in de vaatwasmachine mogelijk.

2 - Demontage van de filters:

Verwijder telkens één filter, door de handgreep naar de achterkant van de wasemkap te duwen (fig. 9). Bij het terugplaatsen van het filter moet de handgreep zichtbaar blijven. LET OP - de aangegeven tijden voor het onderhoud moeten in acht genomen worden, om mogelijke brand te vermijden als de filters met vet verzadigd zijn.

De koolstoffilters nemen de geuren uit de lucht op tot zij verzadigd zijn. Zij mogen noch gewassen noch opgewerkt worden, en dienen minstens eenmaal per 4 maanden te worden vervangen, of vaker als de wasemkap bijzonder intens wordt gebruikt.

Verwijder de metalen vetfilters of het afzuigrooster, verwijder de koolstoffilters die aan de uiteinden van de luchtstroomgeleiders zitten door hen in de richting van de pijlen A te draaien. Plaats de nieuwe filters door hen naar de pijlen B (fig. 10) toe te draaien.

1 - Bestaat uit 3 halogeenspots van 20 W.

2 - Vervanging (fig. 11)

Verwijder de twee schroeven waarmee de metalen schijf is vastgezet, haal de spot uit de lampehouder door er voorzichtig aan te trekken. Wanneer een nieuwe spot wordt aangebracht, moet erop worden gelet dat de twee pinnetjes goed in de openingen van de lampehouder worden gestoken.

Voor de normale reiniging van de wasemkap: - Gebruik geen natte doeken of sponzen, en geen waterstralen. - Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans kunnen verliezen. - Gebruik geen schurende middelen, vooral niet op de roestvrijstalen oppervlakken. Het wordt aangeraden een vochtige doek met een neutraal schoonmaakmiddel te gebruiken.26 Parte 1ª INSTRUCCIONES DE INSTALACION
