BEDIENUNGSANLEITUNG XH 90 Ariston Thermo

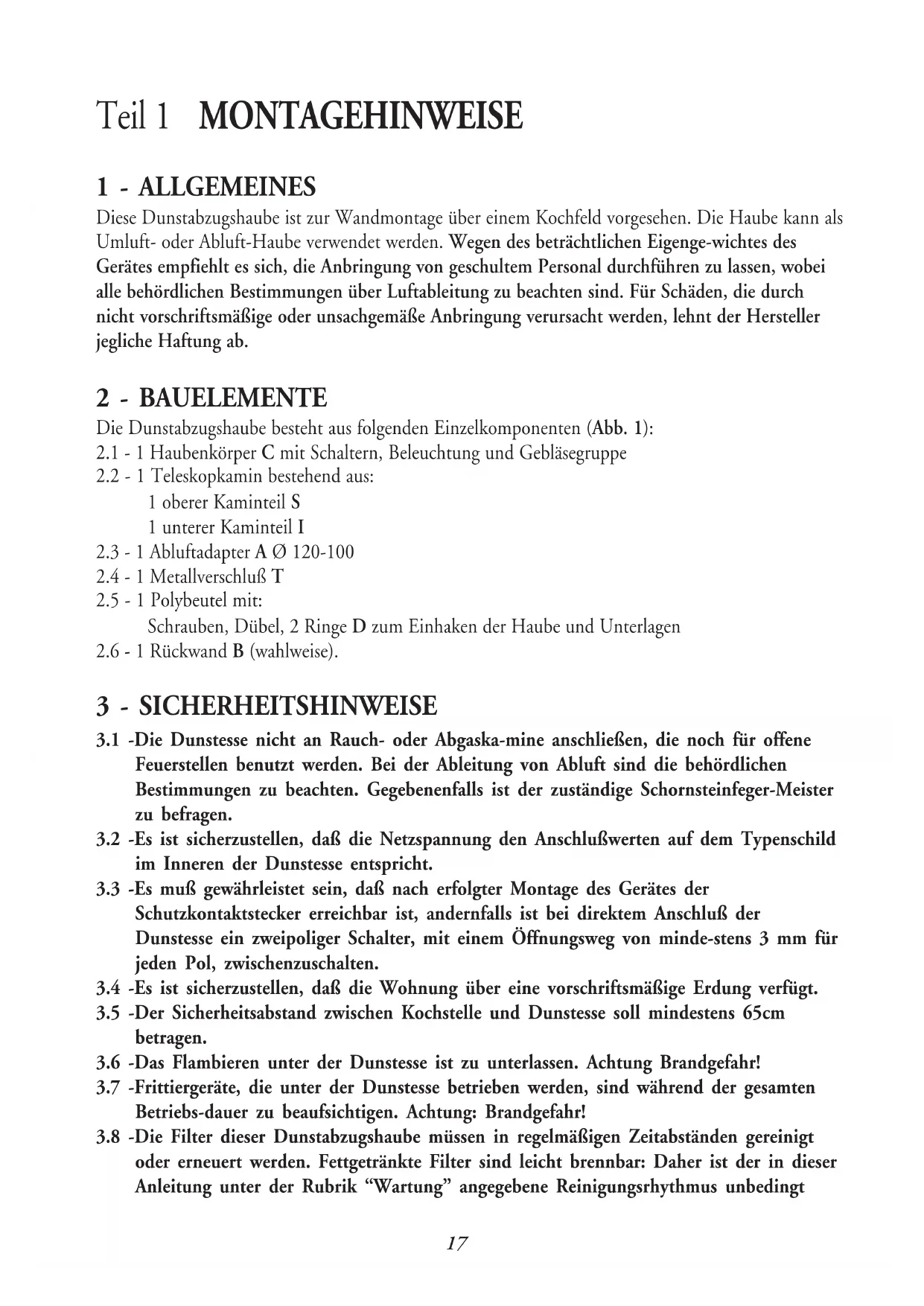

Diese Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Wegen des beträchtlichen Eigenge-wichtes des Gerätes empfiehlt es sich, die Anbringung von geschultem Personal durchführen zu lassen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab.

Die Dunstabzugshaube besteht aus folgenden Einzelkomponenten (Abb. 1):

2.1 - 1 Haubenkörper C mit Schaltern, Beleuchtung und Gebläsegruppe

2.2 - 1 Teleskopkamin bestehend aus:

1 oberer Kaminteil S 1 unterer Kaminteil I

2.3 - 1 Abluftadapter A Ø 120-100

2.4 - 1 Metallverschluß T

2.5 - 1 Polybeutel mit:

Schrauben, Dübel, 2 Ringe D zum Einhaken der Haube und Unterlagen

2.6 - 1 Rückwand B (wahlweise).

3 - SICHERHEITSHINWEISE

3.1 -Die Dunstesse nicht an Rauch- oder Abgaska-mine anschließen, die noch für offene

Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.

3.2 -Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild

im Inneren der Dunstesse entspricht.

3.3 -Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der

Schutzkontaktstecker erreichbar ist, andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von minde-stens 3 mm für jeden Pol, zwischenzuschalten.

3.4 -Es ist sicherzustellen, daß die Wohnung über eine vorschriftsmäßige Erdung verfügt.

3.5 -Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65cm

3.6 -Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!

3.7 -Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten

Betriebs-dauer zu beaufsichtigen. Achtung: Brandgefahr!

3.8 -Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt

oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: Daher ist der in dieser Anleitung unter der Rubrik “Wartung” angegebene Reinigungsrhythmus unbedingt18 einzuhalten.

3.9 -Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten

ist entweder der Gerätestecker aus der Steckdose zu ziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung herauszudrehen.

3.10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte

(z.B. Gas, Ölöfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden. Bitte in diesem Zusammenhang den folgenden Absatz besonders beachten.Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstab-zugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, öl-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte ein Un-terdruck von höchstens 0,04mbar erreicht wird und damit ein Rücksaugen der Feuerstätte-nabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Türen, Fenstern, Zuluft/Abluftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verrieglung o.ä., die Verbrennungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schorn-steinfegermeister zu Rate gezogen werden.

4 - MONTAGE DES GERÄTS

Zur Erleichterung der Montage sollte nachstehendes Schema beachtet werden:

4.1 - Montage des Haubengehäuses

4.2 - Elektrischer Anschluß und Funktionskontrolle

4.3 - Anschluß für Abluft- oder Umluftbetrieb

4.4 - Montage des telekospierbaren Kamins

4.1 – Montage der Haltebügel. Rückwand.

1 - Ausführung der Bohrlöcher in der Wand:

a) Anzeichnung einer waagerechten Linie mit einem Abstand d vom Kochfeld von: - ohne Rückwand (Abb. 2a): d=972 mm mindestens; - mit Rückwand (wahlweise) (Abb. 2b): d=322+H mm, wobei H die Höhe in mm des sichtbaren Teils des Rückwandpaneels bedeutet. b) Die Mitte der beiden Bohrlöcher werden auf der waagerechten Linie mit einem Abstand von 378 mm links und rechts von der Haubenmitte markiert (Abb. 2a-b). c) Mit einem Bohrer Ø␣ 8 mm werden die markierten Mittelpunkte gebohrt. Die mitgelieferten Dübel in die Bohrlöcher einführen und die Schrauben samt Ring (als Zubehör beigefügt) in diesen festspannen.

2 - Rückwandpaneel (wahlweise).

Der Abstand der Haube vom Kochfeld wird bestimmt von der Höhe des Rückwandpaneels B und des eventuell anzubringenden Aufsatzes an der Arbeitsplatte. Das Rückwandpaneel wird vor der Anbringung der Haube montiert. Wenn man das Rückwandpaneel an dem oberen und19 unteren Rand mit der Wand verschrauben will, ist es erforderlich, dieses auf der gewünschten Höhe auszurichten, bevor der Unterschrank oder zumindest die Arbeitsplatte montiert wird. Dieser Vorgang bedarf einer genauen Maßfeststellung und sollte von entsprechend geschulten Personen vorgenommen werden. Wenn man sich auf die obere Befestigung des Paneels beschränken will, ist wie folgt vorzugehen: a) Rückwandpaneel auf der Arbeitsplatte aufstützen, an die Wand drücken und an der Mittellinie ausrichten (Abb. 2a). b) Den jeweiligen Mittelpunkt der beiden Bohrlöcher der oberen Abkantung auf der Wand markieren. c) Mit einem Bohrer Ø␣ 8 mm Löcher in die Wand bohren, die Dübel in die Bohrlöcher einführen, das Rückwandpaneel an die Wand drücken und mit den beigefügten Schrauben befestigen. d) Die eventuelle Stabilisierung des unteren Bereiches bleibt dem Installateur überlassen.

3 - Regulierung und Befestigung der Haube (Abb. 3). Die Haube ist rückseitig mit zwei

regulierbaren Haken versehen; a) Die Haube in den Ringen einhängen. b) Die Metall-Fettfilter herausnehmen, um sich den Zugriff zu den regulierbaren Haken vom Haubeninneren zu verschaffen. c) Durch Verdrehen der V2-Schrauben kann die Haube senkrecht und waagerecht reguliert werden. d) Danach wird die Haube mit den V1-Schrauben an der Wand festgeschraubt.

4.2 - Elektrischer Anschluß und Funktionskontrolle

Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontakt-Stecker versehen. Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnehmen.

1 - Die in der Montageanleitung besonders hervorgehobenen Sicherheitshinweise, insbesondere

die Punkte 3.2, 3.3, 3.4 von Abschnitt 3 sind strengstens zu beachten.

2 - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich

Beleuchtung, Einschalten des Motors und Wechsel der Schaltstufen durchgeführt.

4.3 – Anschluß Abluft- oder Umluftbetrieb

1 - Anschluß im Abluftbetrieb:

a) Die Haube kann je nach Wahl durch den Installateur mittels eines festen oder flexiblen Rohres von 100 oder 150 mm Ø an die Außenrohrleitung angeschlossen werden. Um die Haube an eine Abluftleitung von 120 mm Ø anzuschließen, ist der Verkleinerungsflansch A auf dem Luftabgang anzubringen (Abb. 4). b) Das feste oder flexible Rohr wird mit zwei Rohrschellen sowohl am Adapter als auch am Außenrohr angeschlossen. Außenrohre gehören nicht zum Lieferumfang der Haube, jedoch sind die Anschlüsse auf die im Handel erhältlichen Systeme abgestimmt. c) Die evtl. eingesetzten Aktivkohlefilter entfernen (siehe Abschnitt 3 3.2-b).

2 - Anschluß im Umluftbetrieb:

a) Den Verschluß T im unteren Kaminteil I anhand einer der Lieferung beigefügten Schraube befestigen (Abb. 5). Die gefilterte Luft wird durch die im Kaminteil angeordneten Luftleitgitter in den Raum zurückgeleitet. b) Abschließend werden die Aktiv-Kohlefilter in das Lüfterteil eingesetzt (siehe Abschnitt 3 3.2 – 2ter Teil).20

a) Die Laschen des unteren Kaminteils I in Entsprechung der Befestigungslaschen des Haubenkörpers C ansetzen, wobei die Gleitführung der beiden Kaminteile gegen die gerichtet sein muß. b) Den Kamin mit den zwei als Zubehör mitgelieferten Schrauben am Haubenkörper befestigen.

2 - Regulierung des teleskopierbaren Kamins (Abb. 7). Die beiden Schrauben von der Rückseite

des Kamins abdrehen, den oberen Kaminteil S in der gewünschten Position regulieren und anschließend mit den zwei Schrauben festspannen. Teil 2 GEBRAUCHS- UND WARTUNGSHINWEISE

1 - SICHERHEITSHINWEISE

Alle Hinweise von Abschnitt 2, erster Teil müssen ausführlich beachtet werden. Außerdem ist es sehr wichtig, während Gebrauch und Wartung auf folgende Hinweise zu achten:

1.1 - Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter ist rechtzeitig

durchzuführen, und zwar in den vom Hersteller empfohlenen Zeiträumen oder, bei besonders starkem Einsatz der Haube (mehr als 4 Stunden pro Tag), auch häufiger.

1.2 - Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt lassen. Wenn

der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum auf kleinste Stellung zu drehen, trotzdem aber unbedingt im Auge zu behalten.

1.3 - Die Flamme ist zu regulieren, um zu vermeiden, daß sie sich seitlich über den

Topfboden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine gefährliche Hitzekonzentration.

1.4 -Die Dunstabzugshaube ist ausschließlich zum Absaugen von Küchengerüchen

vorgesehen. Bei nicht bestimmungsgemäßer Benutzung erlischt jede Hersteller-Garantie.

2 - AREITSWEISE DER DUNSTHAUBE

Display (Abb. 8) TASTE L = schaltet die Beleuchtung ein und aus. TASTE V1 = kleinste Schaltstufe des Motors, geeignet für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung. TASTE V2 = mittlere Schaltstufe, geeignet für die meisten Anwendungsbedingungen, da hierbei optimaler Wirkungsgrad Luftleistung/Geräuschpegel vorliegt. TASTE V3 = höchste Schaltstufe, geeignet für die Beseitigung starker Kochdunstentwicklung, auch über längere Zeit.

3 -WARTUNG UND PFLEGE

Eine ständige Wartung garantiert eine gute Arbeitsweise sowie eine gute Leistung über lange Zeit. Besondere Pflege ist den Metall-Fettfiltern und den Aktiv-Kohlefiltern (nur bei Umluftbetrieb)21 zuzuwenden.

Diese Filter sollten spätestens alle 2 Monate unter Zusatz von handelsüblichen Spülmitteln ausgewaschen werden. Die kompakte Dimension erlaubt das Waschen in der Spülmaschine.

Einen Filter nach dem anderen entfernen und dabei die Grifftaste zur Rückseite der Haube drücken (Abb. 9). Bei Wiedereinsetzen beachten, daß die Grifftaste auf der sichtbaren Seite ist. ACHTUNG – Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar.

3.2 – Aktiv-Kohlefilter

Die Aktiv-Kohlefilter nehmen die Gerüche bis zur Sättigung auf. Diese Filter können nicht gereinigt und nicht regeneriert werden und müssen wenigstens alle 4 Monate gewechselt werden, oder bei besonders starkem Einsatz der Haube auch häufiger.

2 - Geruchsfilterwechsel:

Die Metall-Fettfilter entfernen und die Aktiv-Kohlefilter an beiden Seiten des Gebläses abnehmen, indem man sie gegen den Uhrzeigersinn dreht. Neue Filter wieder einsetzen, indem man diese im Uhrzeigersinn dreht (Abb. 10).

1 - Die Beleuchtung besteht aus 3 Halogenlampen von je 20 W.

2 - Wechsel der Lampen (Abb. 11)

Die beiden Befestigungsschrauben desSicherungsringes abdrehen und die Halogenlampen aus ihrer Fassung ziehen. Bei der erneuten Montage ist unbedingt darauf zu achten, daß die beiden Kontaktstifte korrekt in die Lampenfassung eingeführt werden.

Für die normale Reinigung der Dunstabzugshaube: - Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden. - Nie Lösungs- oder alkoholhältige Mittel verwenden, da diese ein Mattwerden der lackierten Oberflächen bewirken. - Nie Scheuermittel verwenden, insbesondere auf Inox-Stahl Oberflächen. Es empfiehlt sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu verwenden.22 Eerste deel INSTRUCTIES VOOR DE INSTALLATIE
