Marque	Ariston Thermo
Modèle	XH 90
Type de produit	Hotte murale
Utilisation	Évacuation extérieure ou recyclage intérieur
Largeur	900 mm
Distance minimale au plan de cuisson	65 cm
Diamètre de raccordement	100-150 mm (réducteur 120-100 fourni)
Nombre de vitesses	3 (V1, V2, V3)
Éclairage	3 spots halogènes de 20 W chacun
Filtres métalliques anti-graisses	Lavables (tous les 2 mois)
Filtres à charbon actif	Remplaçables (tous les 4 mois)
Alimentation électrique	220-240 V, 50 Hz
Matériau	Acier inoxydable
Fixation	Murale avec étriers et anneaux
Commandes	Touches : L (éclairage), V1, V2, V3 (ventilation)
Entretien courant	Chiffon humide et détergent neutre
Accessoires fournis	Chevilles, vis, anneaux, bride réductrice, bouchon métallique
Poids	Environ 15 kg (estimation)

FOIRE AUX QUESTIONS - XH 90 Ariston Thermo

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance de sûreté minimale est de 65 cm entre le plan de cuisson et la hotte. Cette distance est impérative pour éviter tout risque d'incendie.

Comment installer la hotte en mode évacuation ?

Pour le mode évacuation, raccordez la sortie de la hotte à un tuyau rigide ou flexible de Ø 100 ou 150 mm menant à l'extérieur. Si vous utilisez un tuyau Ø 120, insérez la bride de réduction fournie. Retirez les éventuels filtres à charbon actif.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, fixez le bouchon métallique dans la cheminée inférieure pour boucher la sortie extérieure. Ajoutez les filtres à charbon actif à l'intérieur de la hotte. L'air filtré est réintroduit dans la pièce par la grille de la cheminée.

Comment nettoyer les filtres métalliques anti-graisses ?

Les filtres métalliques doivent être lavés tous les 2 mois maximum avec un détergent ménager normal. Ils peuvent également passer au lave-vaisselle. Pour les démonter, poussez la poignée vers l'arrière de la hotte.

Quand remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés au moins tous les 4 mois, ou plus fréquemment en cas d'utilisation intensive (plus de 4 heures par jour).

Comment changer les ampoules halogènes ?

L'éclairage est constitué de 3 spots halogènes de 20 W. Pour les remplacer, enlevez les deux vis fixant la douille métallique, extrayez le spot en tirant légèrement, puis remontez en veillant à bien insérer les fiches dans la douille.

Quelles sont les consignes de sécurité importantes ?

Ne faites jamais flamber de préparations sous la hotte. Surveillez les fritures en permanence. Débranchez l'appareil avant tout nettoyage ou entretien. Assurez-vous que la pièce est bien ventilée si vous utilisez en même temps des appareils à autre énergie.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide avec un détergent liquide neutre. N'utilisez pas de diluants, d'alcools ou de substances abrasives, surtout sur les surfaces en acier inox, car ils pourraient les endommager.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et que l'interrupteur bipolaire est en position marche. Si l'éclairage ou le moteur ne s'allume pas, contrôlez les fusibles. Si le problème persiste, contactez un professionnel.

La hotte peut-elle être installée sans fond ?

Oui, la hotte peut être installée sans fond optionnel. Dans ce cas, la distance entre le plan de cuisson et la hotte doit être d'au moins 972 mm. Le fond permet de réduire cette distance selon sa hauteur.

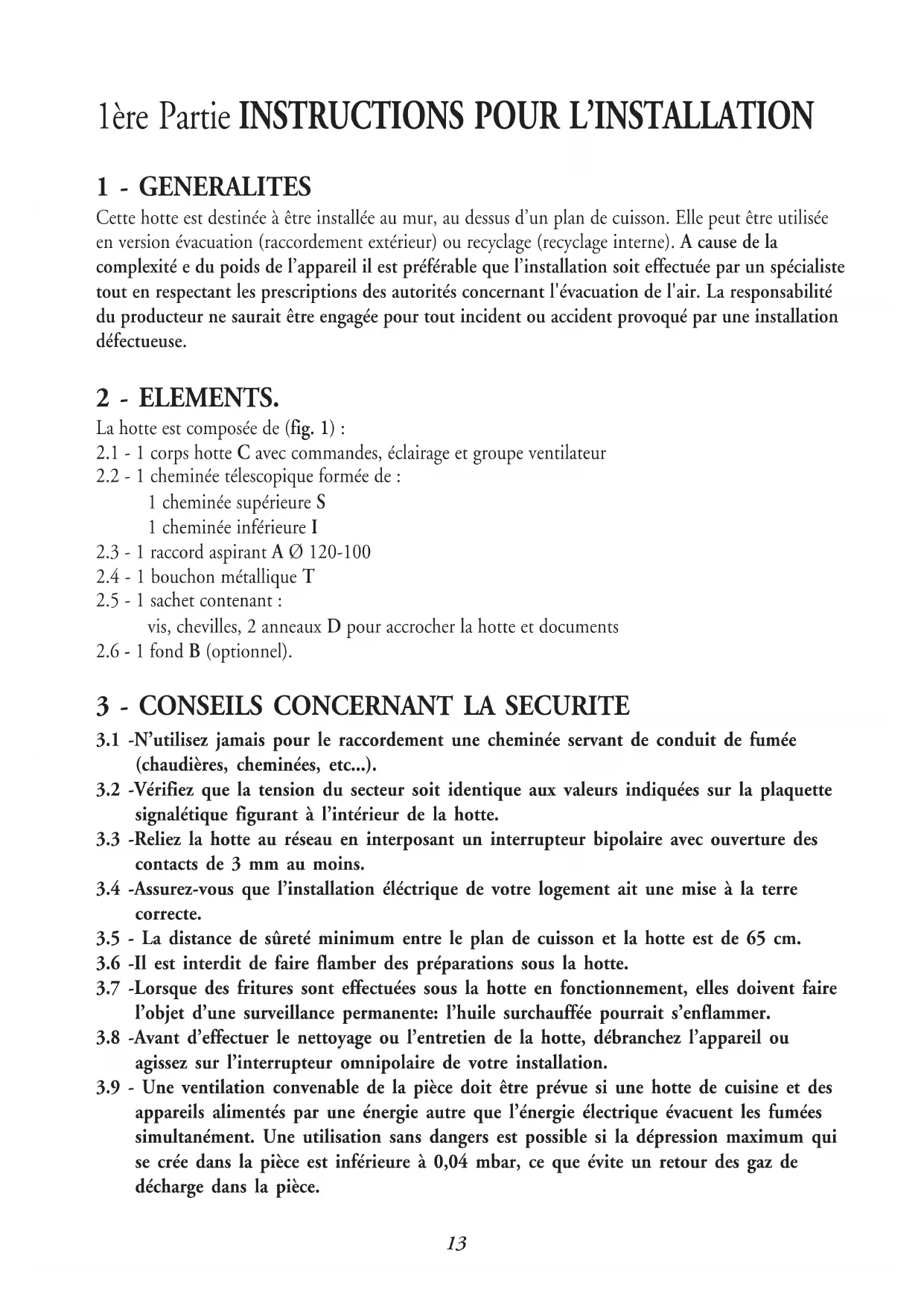

MODE D'EMPLOI XH 90 Ariston Thermo

Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson. Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). A cause de la complexité e du poids de l'appareil il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air. La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

2 - ELEMENTS.

La hotte est composée de (fig. 1) :

2.1 - 1 corps hotte C avec commandes, éclairage et groupe ventilateur

2.2 - 1 cheminée télescopique formée de :

1 cheminée supérieure S

1 cheminée inférieure I

2.3 - 1 raccord aspirant A ∅ 120-100

2.4 - 1 bouchon métallique T

2.5 - 1 sachet contenant :

vis, chevilles, 2 anneaux D pour accrocher la hotte et documents

2.6 - 1 fond B (optionnel).

3 - CONSEILS CONCERNANT LA SECURITE

3.1 -N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...).

3.2 -Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.

3.3 -Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.

3.4 -Assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.

3.5 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.

3.6 -Il est interdit de faire flamber des préparations sous la hotte.

3.7 -Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.

3.8 -Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.

3.9 - Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge dans la pièce.

4 - INSTALLATION.

Pour une installation facile, respecter le schéma suivant :

4.1 - Montage du corps hotte

4.2 - Branchement électrique et contrôle fonctionnel

4.3 - Raccordement aspirant ou filtrant

4.4 - Montage de la cheminée télescopique

4.1 - Montage des étriers de support. Fond.

1 - Perçage de la paroi :

a) Tracer, sur la paroi, dans la zone d'installation de la hotte, une ligne horizontale à une distance d du plan de cuisson de :
- sans fond (fig. 2a): d=972 mm minimum.
- avec fond (optionnel) (fig. 2b): d=322+H mm, où H=hauteur en mm de la partie visible du fond.
b) Marquer sur la ligne horizontale les centres des deux trous à faire, à une distance de 378 mm du centre de la hotte (fig. 2a-b) aussi bien à droite qu'à gauche.
c) Avec un foret _ 8 mm percer les centres marqués et insérer les chevilles fournies. Fixer à fond, dans les trous, les vis avec l'anneau fourni dans les accessoires.

2 - Fond (optionnel).

La hauteur de la hotte du plan de cuisson est déterminée, dans ce cas, par la hauteur du fond B et par l'éventuel relèvement du plan des bases. Le fond doit être monté avant de monter le corps hotte, et, si on veut le fixer contre la paroi aussi bien supérieurement qu' inférieurement, il faut le monter, à la juste hauteur, avant de monter les bases ou au moins avant de monter le relatif plan supérieur. Vu que cette opération est complexe, ce n'est que l'installateur de la cuisine ou une personne compétente connaissant toutes les dimensions finales des meubles qui doit le faire. Si on se limite simplement à la fixation supérieure procéder comme suit :

a) Appuyer le fond sur le plan des bases comme à la (fig. 2a), le faire entrer en contact avec la paroi et le centrer par rapport à la base.
b) Marquer sur la paroi les centres des deux trous de la partie supérieure.
c) Percer la paroi avec un foret _ 8 mm et fixer le fond en utilisant les chevilles 8 mm et les vis fournies.
d) C'est l'installateur qui s'occupera de l'éventuelle stabilisation de la partie inférieure, si cela est nécessaire.

3 - Réglage et fixation de la hotte (fig. 3).

La hotte est munie dans la partie postérieure de deux crochets réglables ;

a) Accrocher la hotte aux anneaux.
b) Enlever les filtres métalliques anti-graisses, pour avoir accès aux crochets réglables, de l'intérieur de la hotte.
c) Régler verticalement et niveler horizontalement la hotte en tournant les vis V2.
d) Serrer la hotte contre la paroi en tournant, dans le sens des aiguilles d'une montre, les visV1.

4.2 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 3.2, 3.3, 3.4 du paragraphe 3 concernant la sécurité.
2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l'éclairage, du moteur

et du changement des vitesses d'aspiration.

4.3 - Raccordement aspirant ou filtrant.

1 - Raccordement aspirant :

a) La hotte peut être raccordée à des tuyaux externes grâce à un tuyau rigide ou flexible ∅ 100 ou 150 mm, dont le choix est laissé à l'installateur. Pour une installation avec tuyau ∅ 120, il faut insérer la bride de réduction A sur la sortie de la hotte (fig. 4).
b) Raccorder la sortie de l'air au tuyau externe avec le tuyau rigide ou flexible à fixer avec le collier serre-tube approprié. Le matériel approprié pour cette dernière opération doit être repéré par l'installateur.
c) Enlever les éventuels filtres au charbon actif (voir paragraphe 3 3.2-b)

2 - Raccordement filtrant :

a) Fixer le bouchon T dans la cheminée inférieure I, avec une vis fournie dans les accessoires (fig. 5). L'air filtré est réintroduit dans le local à travers la grille obtenue sur la cheminée.
b) Ajouter les éventuels filtres antiodeur au charbon actif à l'intérieur du corps hotte (voir paragraphe 3 3.2 partie 2).

4.4 - Montage de la cheminée télescopique

1 - Fixation de la cheminée (fig. 6).

a) Positionner les languettes de la cheminée inférieure I en correspondance des languettes de fixation du corps hotte C, en tenant compte du fait que le guidage de coulissement des deux cheminées doit être orienté vers la paroi.
b) Fixer la cheminée au corps hotte avec deux vis fournies dans les accessoires.

2 - Réglage de la cheminée télescopique (fig. 7).

Dévisser les deux vis placées dans la partie postérieure de la cheminée, régler la cheminée supérieure S dans la position voulue et serrer les deux vis pour le blocage définitif.

2ère Partie INSTRUCTIONS POUR L'UTILISATION ET L'ENTRETIEN

1 - CONSEILS CONCERNANT LA SECURITE

Il est absolument nécessaire de respecter tous les avertissements du paragraphe 3 de la première partie - Instructions pour l'installation. En outre, il est très important de faire attention, lors de l'utilisation et de l'entretien, aux avertissements suivants:

1.1 - Effectuez un scrupuleux et régulier entretien des filtres à graisses et à charbon actif, selon les intervalles conseillées par le fabricant, ou, plus souvent, pour une utilisation particulièrement intense (plus de 4 heures par jour).
1.2 - Ne laissez jamais des flammes libres à forte intensité sous la hotte en fonctionnement: en retirant les marmites, éteignez la flamme ou du moins, pour de courtes périodes et sous surveillance, tenez-la au minimum.
1.3 - Réglez toujours la flamme de façon à éviter une fuite latérale de la même par rapport au fond des marmites: vous économisez de l'énergie et vous évitez de dangereuses concentrations de chaleur.
1.4 -N'utilisez jamais incorrectement votre appareil qui est destiné uniquement à abattre les odeurs dans la cuisine.

2 - UTILISATION

Tableau des commandes (fig. 8)

Le schéma des commandes est le suivant:

TOUCHE L = allume et éteint l'éclairage

TOUCHE V1 = mise en marche et arrêt du moteur en première vitesse, appropriée pour un rechange coninu de l'air, particulièrement silencieux à la présence de peu de vapeurs de cuisson

TOUCHE V2 = deuxième vitesse appropriée à la plupart des conditions d'utilisation, vu l'excellent rapport entre débit d'air et niveau de bruit.

TOUCHE V3 = Troisième vitesse, appropriée pour faire face aux émissions maximum des vapeurs de cuisson, pendant de longues périodes de temps.

3.1 - Filtres métalliques anti-graisses.

1 - Nettoyage

Il faut laver ces filtres avec un détergent ménager normal au maximum tous les 2 mois. Leur dimension compacte permet le lavage même dans la machine à laver la vaisselle

2 - Démontage des filtres :

Enlever un filtre à la fois, en poussant la poignée vers la partie postérieure de la hotte (fig. 9). Remonter en faisant attention à ce que la poignée se trouve dans la partie visible.

ATTENTION - Il faut respecter les temps de maintenance indiqués pour eviter un possible incendie si les filtres sont saturés par la graisse.

3.2 - Filtres anti-odeur au charbon actif.

1- Fonctionnement :

Les filtres anti-odeur au charbon actif ont la capacité de garder les odeurs jusqu'à atteindre la saturation. Ils ne sont ni lavables ni régénérables et doivent dont être remplacés au moins tous les 4 mois ou, plus fréquemment, pour une utilisation particulièrement intense.

2 - Remplacement :

Enlever les filtres métalliques anti-graisses ou la grille d'aspiration, enlever les filtres anti-odeur au charbon actif placés aux extrémités des diffuseurs en les tournant dans le sens des flèches A. Remonter les nouveaux filtres en les tournant dans le sens des flèches B (fig. 10).

3.3 - Eclairage

1 - Il est constitué de 3 spots halogènes à 20 W.

2 - Remplacement (fig. 11)

Enlever les deux vis qui fixent la douille métallique, extraire le spot de la douille en tirant légèrement. Pour le remonter, il faut faire attention que les deux fiches soient correctement introduites dans la douille porte-ampoule.

3.4 - Nettoyage

Pour le nettoyage normal de la hotte:

• N'utiliser ni chiffons ni éponges mouillés ni jets d'eau;
• Ne pas utiliser de diluants ou d'alcools car ceux-ci pourraient rendre mates les surfaces vernies;
• Ne pas utiliser de substances abrasives surtout sur les surfaces en acier inox.

On conseille d'utiliser un chiffon humide et un détergent liquide neutre.
