MANUAL DE USUARIO XH 90 Ariston Thermo

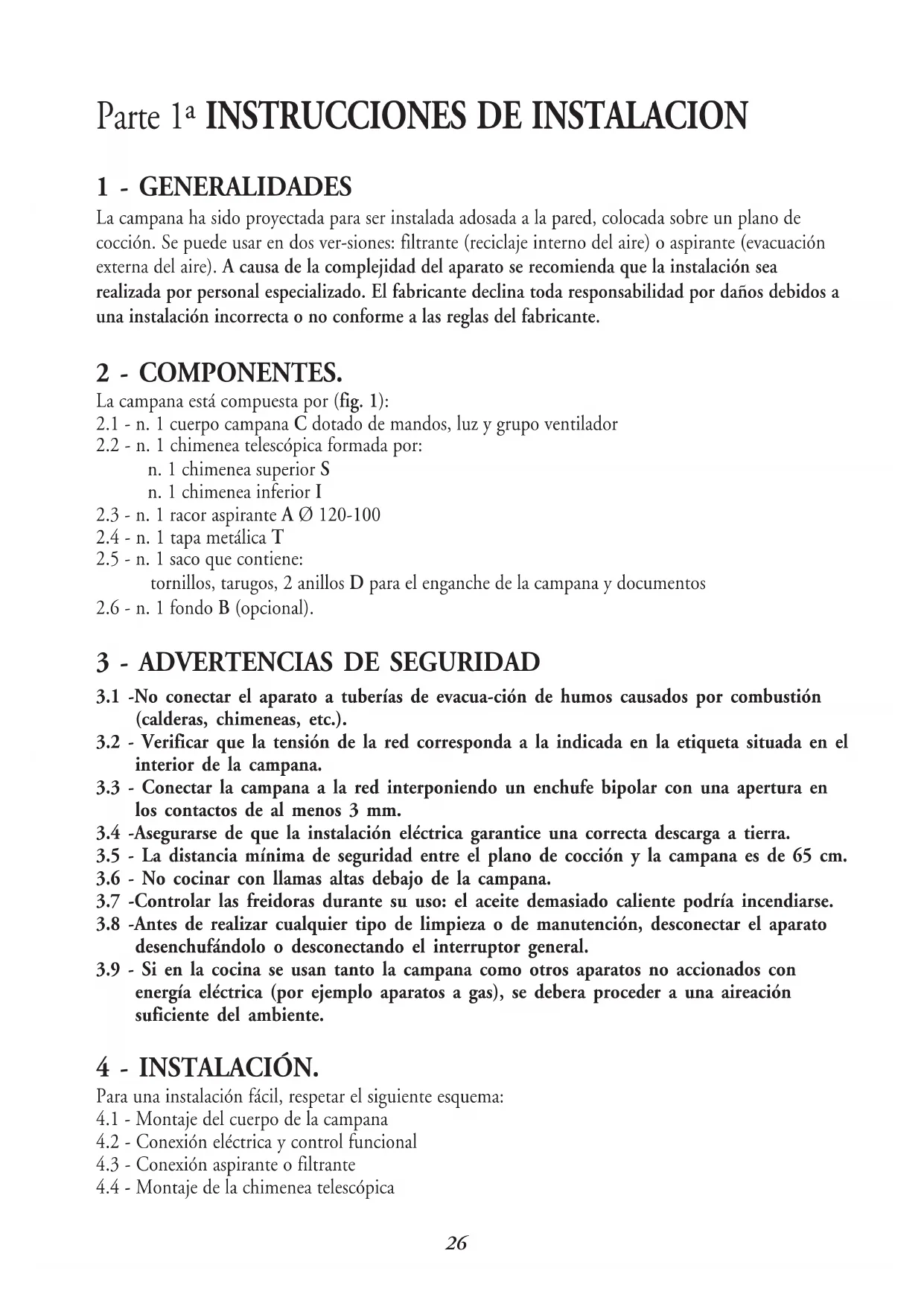

La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de cocción. Se puede usar en dos ver-siones: filtrante (reciclaje interno del aire) o aspirante (evacuación externa del aire). A causa de la complejidad del aparato se recomienda que la instalación sea realizada por personal especializado. El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforme a las reglas del fabricante.
La campana está compuesta por (fig. 1):
2.1 - n. 1 cuerpo campana C dotado de mandos, luz y grupo ventilador
tornillos, tarugos, 2 anillos D para el enganche de la campana y documentos
2.6 - n. 1 fondo B (opcional).
3 - ADVERTENCIAS DE SEGURIDAD
3.1 -No conectar el aparato a tuberías de evacua-ción de humos causados por combustión
(calderas, chimeneas, etc.).
3.2 - Verificar que la tensión de la red corresponda a la indicada en la etiqueta situada en el
interior de la campana.
3.3 - Conectar la campana a la red interponiendo un enchufe bipolar con una apertura en
los contactos de al menos 3 mm.
3.4 -Asegurarse de que la instalación eléctrica garantice una correcta descarga a tierra.
3.5 - La distancia mínima de seguridad entre el plano de cocción y la campana es de 65 cm.
3.6 - No cocinar con llamas altas debajo de la campana.
3.7 -Controlar las freidoras durante su uso: el aceite demasiado caliente podría incendiarse.
3.8 -Antes de realizar cualquier tipo de limpieza o de manutención, desconectar el aparato
desenchufándolo o desconectando el interruptor general.
3.9 - Si en la cocina se usan tanto la campana como otros aparatos no accionados con
energía eléctrica (por ejemplo aparatos a gas), se debera proceder a una aireación suficiente del ambiente.
Para una instalación fácil, respetar el siguiente esquema:
4.1 - Montaje del cuerpo de la campana
4.2 - Conexión eléctrica y control funcional
4.3 - Conexión aspirante o filtrante
4.4 - Montaje de la chimenea telescópica27
4.1 - Montaje de las bridas de soporte. Fondo.
1 - Perforación de la pared:
a) Trazar en la pared en la zona de instalación de la campana una línea horizontal a una distancia d del plano de cocción de: - sin fondo (fig. 2a): d=972 mm mínimo. - con fondo (opcional) (fig. 2b): d=322+H mm, donde H= altura en mm de la parte visible del fondo. b) Marcar en la línea horizontal los centros de dos orificios que se efectuarán, a una distancia de 378 mm tanto a la derecha como a la izquierda del centro de la chimenea (fig. 2a-b). a) Con una broca Ø␣ 8 mm perforar los centros marcados e introducir los tarugos incluidos en el equipo. Fijar a fondo en los orificios los tornillos con anillo incluidos en los accesorios.
2 - Fondo (opcional).
La altura de la campana desde el plano de cocción está determinada, en este caso, por la altura del fondo B y por el eventual respaldo del plano de las bases. El fondo debe ser montado antes de montar el cuerpo de la campana, y, si se desea fijarlo adosado a la pared tanto en la parte superior como inferior, es necesario montarlo, a la altura justa, antes de montar las bases o por lo menos antes de montar el plano superior correspondiente. Siendo ésta una operación compleja, debe efectuarla solamente el instalador de la cocina o el personal competente que conoce todas las dimensiones finales de los muebles. Para la fijación superior solamente proceder de la siguiente manera: a) Apoyar el fondo en el plano de las bases como en la (fig. 2a), apoyarlo a la pared y centrarlo respecto a la base. b) Marcar en la pared los centros de los dos orificios en el faldón superior. c) Perforar la pared con una broca Ø␣ 8 mm y fijar el fondo usando los tarugos Ø 8 mm y los tornillos incluidos en el equipo. d) La estabilización de la parte inferior, si es necesaria, debe ser efectuada por el instalador.
3 - Regulación y fijación de la campana (fig. 3).
La campana está dotada en la parte posterior de dos enganches regulables; a) Enganchar la campana en los anillos. b) Quitar los filtros para grasa metálicos, para tener acceso a los enganches regulables desde la parte interna de la campana. c) Regular verticalmente y nivelar horizontalmente la campana haciendo girar los tornillos V2. d) Apretar la campana contra la pared haciendo girar en sentido horario los tornillos V1.
4.2 - Conexión eléctrica y control funcional
1 - Es necesario respetar escrupulosamente las indicaciones dadas en los puntos 3.2, 3.3, 3.4 del
párrafo 3 que trata la seguridad.
2 - Una vez efectuada la conexión eléctrica, verificar el correcto funcionamento de la iluminación,
encendido del motor y cambio de las velocidades.
4.3 - Conexión aspirante o filtrante.
1 - Conexión aspirante:
a) La campana puede estar conectada a las tuberías externas mediante un tubo rígido o flexible Ø 100 o 150 mm, elegido por el instalador. Para la instalación con tubo Ø 120, esnecesario introducir la brida de reducción A a la salida de la campana (fig. 4). b) Conectar la salida del aire a la tubería externa con el tubo rígido o flexible que hay que fijar con abrazaderas ajustables para apretar el tubo. El instalador debe encargarse del material adecuado y necesario para esta última operación.28 c) Quitar los eventuales filtros de carbón activo (ver párrafo 3 3.2-b).
2 - Conexión filtrante:
a) Fijar el tapón T en la chimenea inferior I, con un tornillo de los que están incluidos en los accesorios (fig. 5). El aire filtrado es introducido nuevamente en el ambiente, a través de la rejilla que se ha obtenido en la chimenea. b) Agregar los eventuales filtros de carbón activo en el interior del cuerpo de la campana (ver párrafo 3 3.2 parte 2).
4.4 - Montaje de la chimenea telescópica.
1- Fijación de la chimenea (fig. 6).
a) Posicionar las lenguetas de la chimenea inferior I en el punto correspondiente a las lenguetas de fijación del cuerpo de la campana C, teniendo presente que la guía de desplazamiento de las dos chimeneas debe estar orientada hacia la pared. b) Fijar la chimenea al cuerpo de la campana con dos tornillos incluidos en los accesorios.
2 - Regulación de la chimenea telescópica (fig. 7).
Destornillar los dos tornillos en la parte posterior de la chimenea, regular la chimenea superior S hasta que quede en la posición deseada y apretar dos tornillos para el bloqueo definitivo. Parte 2ª
Es absolutamente necesario respetar todas las advertencias dadas en el párrafo 2 de la primera parte - Instrucciones de Instalación -. Además es muy importante prestar una particular atención durante el uso y el mantenimiento a las siguientes advertencias:
1.1 - Efectuar un escrupuloso mantenimiento de los filtros antigrasa y al carbón activo
según los intervalos indicados por el fabricante o, en caso de uso contínuo, con mayor frecuencia (cuando se use la campana mas de cuatro horas al dia).
1.2 - No dejar llamas de fuerte intensidad debajo de la campana cuando esté funcionando.
Si se retira una cazuela, apagar el quemador o por lo menos disminuir la intensidad de la llama y tenerlo siempre bajo control.
1.3 - Regular siempre la llama de manera que esta no sobresalga del borde de la cazuela: de
esta manera se ahorra energía y se evitan peligrosas condensaciones de calor.
1.4 - No hacer uso impropio de la campana, debe tenerse en cuenta que ha sido creada
únicamente para evitar los malos olores en la cocina.
Mandos (fig. 8) El esquema de los mandos es el siguiente: Tecla L : Encendido y apagado de la luz. Tecla V1 : Encendido y apagado del motor en la primera velocidad adecuada para obtener un cambio del aire contínuo, particularmente silencioso, en presencia de pocos vapores de cocción. Tecla V2 : Segunda velocidad: adecuada a la mayor parte de las condiciones de uso, dada la29 óptima relación existente entre cantidad de aire tratado y nivel de rumorosidad. Tecla V3 : Tercera velocidad: propicia para afrontar las emisiones máximas de vapores, incluso durante periodos prolungados.
Una mantenimiento constante garantiza un buen funcionamiento y rendimiento a lo largo de su uso. Se deberá prestar una atención especial a los filtros antigrasa metálicos, y, en caso de que la campana se use en versión filtrante, al filtro de carbón activo.
3.1 - Filtros para grasa metálicos.
Es necesario lavar estos filtros con detergente para uso doméstico normal como máximo cada dos meses. Su dimensión compacta permite el lavado incluso en lavavajillas.
2 - Desmontaje de los filtros:
Quitar un filtro por vez, empujando la manilla hacia la parte posterior de la campana (fig. 9). Montar nuevamente tratando de mantener la manilla hacia la parte visible. ATENCIÓN - Hay que respetar los tiempos de mantenimiento indicados, para evitar un posible incendio si los filtros están saturados de grasa.
3.2 - Filtro de carbón activo.
Los filtros de carbón activo tienen la capacidad de retener los olores hasta alcanzar la saturación. No son lavables y no se pueden regenerar por lo tanto deben ser substituidos por lo menos cada 4 meses o, con mayor frecuencia, en caso de uso particularmente intenso.
Quitar los filtros para grasa metálicos o la rejilla de aspiración, quitar los filtros de carbón activo situados en los extremos de los difusores haciéndolos girar en el sentido de las flechas A. Montar los nuevos filtros haciéndolos girar en el sentido de las flechas B (fig. 10).
1 - Esta formada por tres lámparas halógenas de 20 W.
2 - Para cambiarlas (fig. 11) hay que quitar los dos tornillos que sujetan el soporte metálico, tras lo
cual se pude sacar la lámpara. Para colocarlas, hay que meter correctamente los dos extremos metálicos en la sede del portalámparas.
Para la normal limpieza de la campana: - No utilizar paños o esponjas mojadas, ni chorros de agua. - No utilizar disolvente o alcohol, ya que podrían quitar el brillo a las superficies barnizadas. - No utilizar substancias abrasivas, especialmente sobre las superficies de acero inoxidable. Se aconseja utilizar un paño húmedo y detergente líquido neutro.30 1ª Parte INSTRUÇÕES PARA A INSTALAÇÃO
