MANUAL DE USUARIO HZV 9 Ariston Thermo

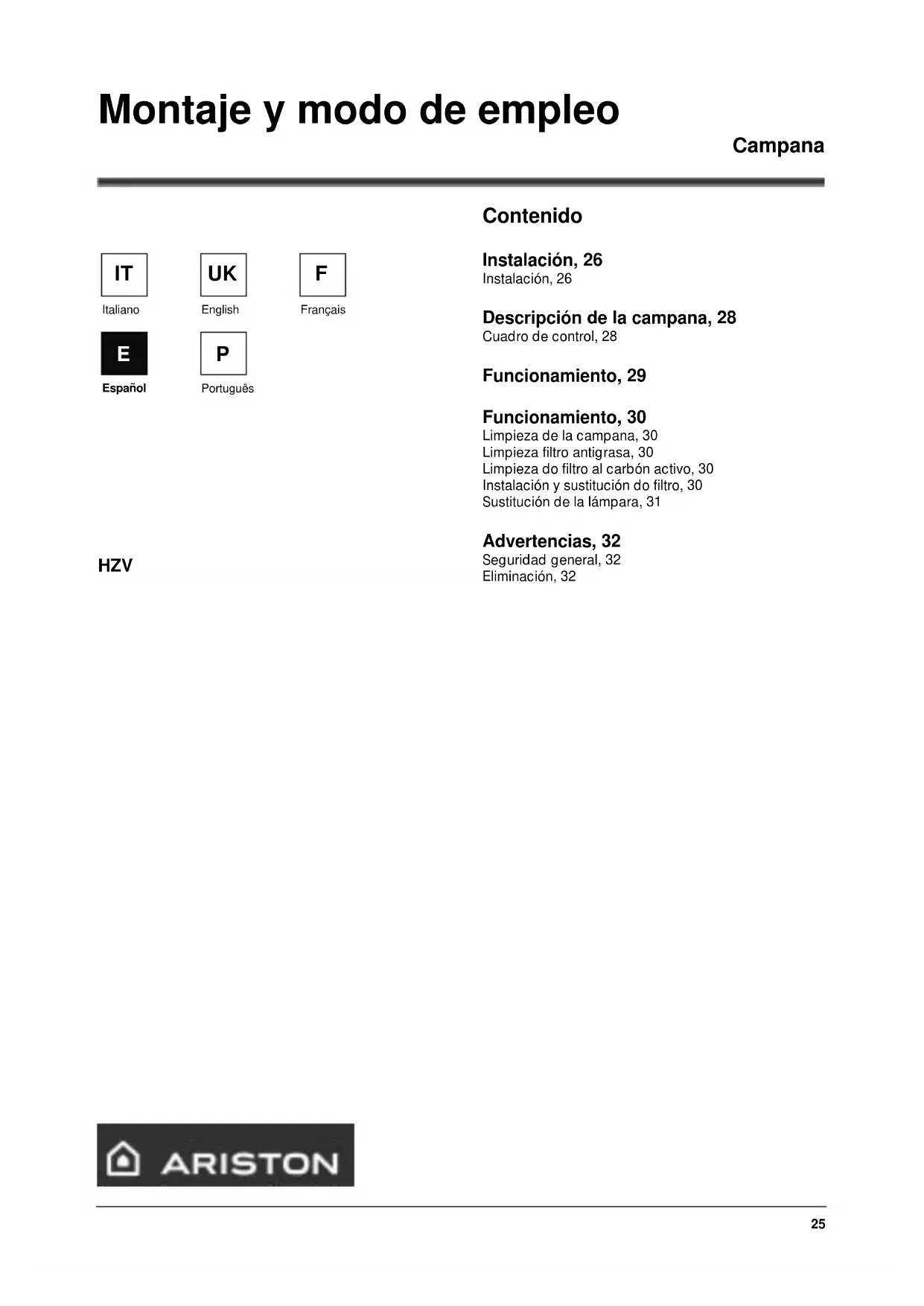

HZV Contenido Instalación, 26 Instalación, 26 Descripción de la campana, 28 Cuadro de control, 28 Funcionamiento, 29 Funcionamiento, 30 Limpieza de la campana, 30 Limpieza filtro antigrasa, 30 Limpieza do filtro al carbón activo, 30 Instalación y sustitución do filtro, 30 Sustitución de la lámpara, 31 Advertencias, 32 Seguridad general, 32 Eliminación, 3226

!Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto. ¡Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalación,el uso y la seguridad. ¡No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape. Instalación Conexión Eléctrica ¡ Controlar el valor de la tensión eléctrica de alimentación adecuada a la que se indica en la placa del aparato, antes de su conexión.Si el equipo está provisto de enchufe este debe ser fácilmente accesible luego de la instalación de la campana .Si el equipo no está dotado con clavija, o no se puede conectar fácilmente a una toma, en la instalación fija se tiene que colocar un dispositivo de separación que asegure la desactivación omnipolar de la red con una distancia de apertura de los contactos de al menos 3mm (accesible). ¡ Si es necesario, sustituir un cable de alimentación averiado, llamar al servicio de asistencia técnica o a un electricista cualificado. ¡ La campana debe ser conectada por un instalador eléctrico autorizado. ¡ La casa fabricante declina cualquier responsabilidad por inconvenientes derivados de la no observancia de esta disposición. Informaciones preliminares para instalar la campana: Desconectar la campana interviniendo en el cuadro general doméstico, en las fases de conexión eléctrica. La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De cualquier modo, conviene consultar a u técnico calificado para tener la certeza de que los materiales son adecuados a su parede/techo. La/El parede/techo debe ser lo suficientemente fuerte para sostener el peso de la campana. En donde esta previsto remover los paneles para recoger la grasa. Quitar el filtro o los filtros antigrasa. Ensamblaje previo de la escarpia que sujeta las chimeneas (3 partes) Ensamble previamente las 3 partes de la escarpia de sujeción de las chimeneas con 4 tornillos, la anchura de la escarpia tiene que ser igual a la anchura interna de la chimenea telescópica. Ensamblaje previo del deflector (solamente cuando el aparato está provisto de un deflector compuesto de tres partes – el deflector se utiliza solamente para la versión filtrante) Ensamble previamente las 3 partes del deflector con 2 tornillos, la anchura del deflector tiene que ser igual a la anchura de la escarpia que sujeta las chimeneas.

La campana instalada deberà distar del banco de trabajo no menos de 50 cm, en el caso de cocinas elètricas y de 65 cm, en el caso de cocinas de gas o mixtas. Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.

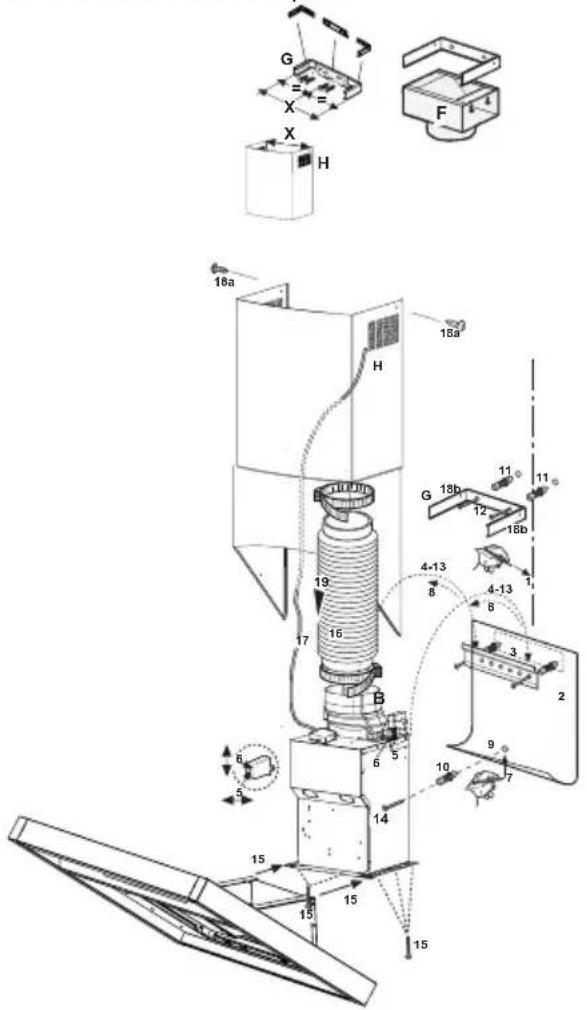

1. Con un lapiz, marcar una línea central en el muro,

hasta el techo, esto facilita la instalación.

2. Aplicar el esquema de perforación del muro:La línea

vertical impresa en el esquema de perforación debe corresponder con la línea central marcada en el muro, ademas el borde inferior del esquema de perforación Instalación27

deben corresponder con el borde inferior de la campana: tener presente que el lado inferior de la campana, una vez instalada, deberá distar del banco de trabajo no menos de 50 cm, en el caso de hornillos eléctricos, y de 65 cm en el caso de hornillos de gas o mixtos.

3. Apoyar el estribo de soporte sobre el esquema de

perforación haciendo coincidir con el rectangulo, marcar los dos orificios externos y perforar, quitar el esquema de perforación, introducir 2 clavijas para pared y fijar con 2 tornillos 5x4,5 mm el estribo de soporte de la campana.

4. Colgar el grupo extractor.

5. Regular la distancia del grupo extractor a la pared.

6. Regular la estructura horizontal del grupo extractor.

7. En el interno del grupo extractor, marcar con un

lapiz el orificio para la fijación definitiva de este.

8. Quitar el grupo extractor del estribo.

9. Perforar en el punto diseñado (Ø8mm – ver

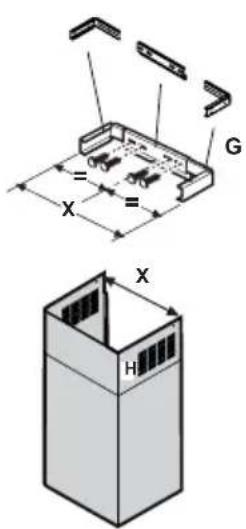

11. Aplicar el estribo de soporte de las chimeneas G a

la pared del techo, utilizar el estribo de soporte como esquema de perforación ( el pequeño ojal realizado en el soporte debe coincidir con la línea antiguamente dibujada en la pared – operación 1) y marcar con el lapiz 2 orificios, realizar los orificios (Ø8mm),introducir 2 clavijas.

13. Enganchar el grupo extractor al estribo inferior.

14. Fijar definitivamente al grupo extractor en la pared

15. Posicionar la campana en el grupo extractor

(introducirla parcialmente), efectuar las conexiones eléctricas, fijar la campana en el grupo extractor( en el interno, con 3 tornillos en cada lado y 2 en la parte frontal) despues de haberla introducido completamente en su sede.

16. Realizar la conexión del tubo ( tubo y fajita para la

fijación no provista, se debe comprar) para descargar el humo en el anillo de conexión puesto arriba de la unidad del motor aspirante. El otro extremo del tubo debe ser conectado a un dispositivo de expulsión de humo hacia el externo en caso de uso de campana en versión aspirante.En el caso que quiera utilizar la campana en versión filtrante, fijar a el estribo de soporte de caminos G al deflector F y conectar el otro extremo del tubo en el anillo de conexión puesto en el deflector F.

17. Realizar la conexión eléctrica.

18. Aplicar la chimenea y fijarla en la parte de arriba

con 2 tornillos (18 a) al soporte chimeneas G (18 b).

19. Deslizar la parte inferior de la chimenea hasta

cubrir completamente el grupo extractor, introducirlo en la sede asignada arriba de la campana. Montar nuevamente el filtro/ filtros grasa ( tambien los paneles para recoger la grasa) y controlar el correcto funcionamiento de la campana.

Calibrar el panel de control Cuando se enchufa ( o despues de un corte de luz) el sistema calibra los controles, cuando se calibra el punto del dispositivo de la pantalla destella.El tiempo para calibrar es de 15”.Cuando termina de calibrar el punto deja de destellar. Off/Stand by:el control On se obtiene presionando por 3 segundos; en este caso se encienden los controles , , y se enciende el punto del dispositivo de pantalla y el led azul de los correspondientes comandos.La función OFF se obtiene presionando nuevamente por 3 segundos. On/Off luces:para encender las luces presionar , que se iluminan de color ámbar. Comtemporaneamente los simbolos laterales

se iluminan de color azul: con estas teclas se puede aumentar y disminuir la intensidad de las luces.Una vez elegida la intensidad de la luz, presionando rapidamente y nuevamente memoriza la intensidad ( el símbolo se ilumina de color azul) y se apaga la luz. On/Off motor: para encender el motor presionar , que se ilumina de color ámbar. Contemporaneamente los símbolos laterales , y se iluminaran de color azul. Presionar o para regular la intensidad de aspiración.Presionar nuevamente para apagar el motor, y memoriza la última velocidad elegida. Intensidad temporaria: Presionando este control la campana aspira en velocidad intensiva por un tiempo máximo de 5 minutos, al finalizar la campana vuelve a la velocidad anterior.Para terminar anticipadamente con la función presionar o uno de los siguientes controles: , o . Señal filtros grasos:Cuando este símbolo se enciende (led rojo) despues de 40 horas. El reset de señal se obtiene presionando por un tiempo (3 segundos) hasta el beep de confirmación.

Señal filtro carbón: Esta señal es visualizada solamente si fue colocada precedentemente, Proseguir como sigue: con la campana en OFF presionar : antes se ilumina de color rojo, despues de 1 segundo tambien se ilumina de color rojo.Si se quiere eliminar la señal del filtro carbón precedentemente colocada, presionar con la campana en OFF. Para obtener el reset de la señal del filtro carbón ( despues de 160 horas)presionar por un tiempo (3 segundos, hasta el sonido beep). Descripción de la campana29

! Para favorecer una óptima evacuación del olor, se aconseja de encender la campana, en la potencia mínima, antes de iniciar la cocción.Se aconseja, además, de apagar la campana 10/15 minutos después de terminar de cocinar. ¡ Se aconseja, cuando caliente el aceite, tener cuidado debido al riesgo de inflamación de este. ¡ Esta prohibido realizar flameados debajo de la campana porque puede provocar riesgo de incendio. Para obtener un rendimiento eficaz del aparato es aconsejable realizar una descarga externa:En caso de disponibilidad de evacuación, se aconseja utilizar la campana en su versión aspirante, para permitir la descarga de vapor y olor al exterior. Versión aspirante El vapor viene evacuado hacia el externo a traves de un tubo de escape introducido en el laro de sujeccion que se encuntra arriba de la campana. El diametro del tubo de escape debe ser igual al diametro del aro de sujección. En la parte horizontal, el tubo debe tener una ligera inclinación hacia el alto Versión Filtrante Se debe utilizar un filtro de carbón activo, disponible del vuestro proveedor.El aire aspirado viene reciclado antes de expulsarlo en el ambiente a través de la parrilla superior. Funcionamiento30

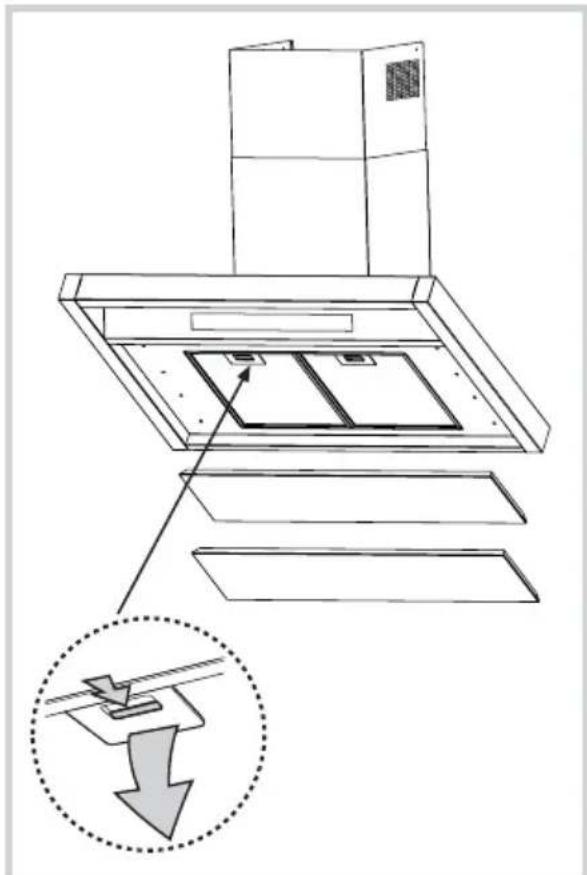

! Antes de realizar cualquier operación de limpieza y/o mantenimiento asegúrese de que se ha desconectado el suministro eléctrico en la campana. Al finalizar asegurarse de una óptima y constante eficacia de la campana, se recomienda de realizar regularmente el mantenimiento (aproximadamente cada 10 dias) Limpieza de la campana La campana se debe limpiar con regularidad, tanto el exterior como el interior.Para la limpieza utilice un paño impregnado en detergente líquido neutro. Evite el uso de detergentes abrasivos. Atención:En caso de no cumplir los estándares básicos de la limpieza de la campana y la sustitución de los filtros, podrían ocasionarse incendios. Por lo tanto, recomendamos seguir estas instrucciones. Limpieza filtro antigrasa Los filtros contra la grasa sirven para capturar las particulas de grasa en suspensión a causa de la cocción. Deben limpiarse una vez al mes empleando detergentes no agresivos, ya sea a mano o en el lavavajillas que deberá programarse con una temperatura baja y un ciclo de lavado corto. Al lavarlo en lavavajillas, es posible que el filtro se decolore ligeramente sin que esto afecte a su capacidad de filtrado. Para extraer el filtro, tire de la palanca de liberación, empujando hacia atrás y luego tirando hacia bajo. Despues de lavarlo, secarlo con cuidado, montarlo nuevamente en su sede realizando en sentido contrario. Limpieza do filtro al carbón activo El filtro al carbón puede lavarse cada dos meses con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Instalación y sustitución do filtro Para sacar los paneles tirarlos hacia atrás ( las columnas de sostén se desenganchan de la sede). Para desmontar los filtros de grasa tirar de las asas de liberación. Filtro de carbón Saque la cubierta que sujeta el filtro girando 90 grados los pomos (g) que la sujetan a la campana. Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j).

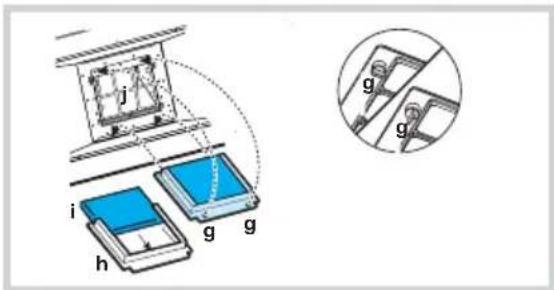

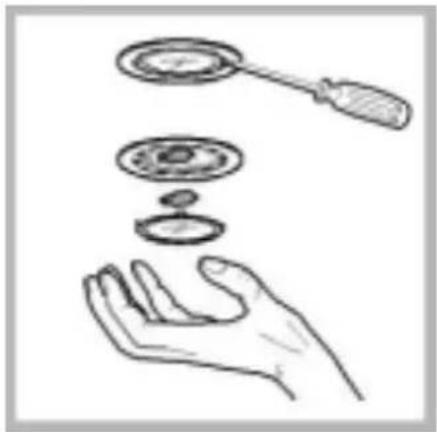

Sustitución de la lámpara Desconecte la campana de la toma de corriente! Bombilla/as: Mediante un destornillador de cabeza plana o herramienta equivalente, haga palanca con cuidado para liberar la lámpara y desenroscarla del conector.Coloque una nueva bombilla de 40W solamente. Asegúrese de que las bombillas no estén calientes. Bombillas halógenas: Utilizar un destornillador de cabeza plana o herramienta equivalente,haga palanca con cuidado para liberar la lámpara y desenroscarla del conector. Sustituir la bombilla halógena por una del mismo valor.Cerrar.32

Seguridad general ! La campana fue proyectada y construida conforme a las normas internacionales de seguridad.Estas advertencias son por razones de seguridad y deben leerse atentamente. ! Este aparato fue proyectado para el uso de parte de los adultos. ! Esta prohibido el uso por parte de niños o/y personas enfermas sin supervisión.

Controlar que los niños no juegen con el aparato.

El ambiente debe disponer de suficiente ventilación, cuando la campana viene utilizada contemporaneamente con otros aparatos que utilizen gas u otros combustibles.Si la campana es instalada en la cocina donde se encuentra un termotanque o un sistema de calefacción a gas, se recomienda, por razones de seguridad, de renunciar al funcionamiento de la campana en la versión aspirante.Es necesario, adoptar el aparato con un filtro de carbón activo permitiendo asi el reciclaje. !Para un funcionamiento seguro, la presión no debe superar 0.04 mbar; de esta manera se evita, la re- aspiración del gas.Esto se puede obtener asegurando la entrada del aire en la habitación con las aberturas no cerradas. ! El aire aspirado no debe mezclarse con un conducto utilizado para la descarga de humo del aparato alimentado con energia distinta de aquella eléctrica.

Esta prohibido cocinar con valores de fuego altos, por debajo de la campana.

El uso de fuego altos provoca daño a los filtros y puede provocar incendios, por lo tanto se debe evitar en caso caso.

Las frituras se deben cocinar bajo control para evitar que el aceite recalentado prenda fuego.

Respecto a las medidas técnicas y de seguridad de adoptar para la evacuación de humo abtenerse estrictamente a los reglamentos de la autoridad competente.

Por cada problema a causa de la evacuación de humo, abtenerse a la prescripciones de la autoridad competente.

El fabricante declina toda responsabilidad en caso de daño o incendio provocados por el aparato a causa de la inobservancia de las instrucciones aqui facilitadas. Eliminación

Desperdicio del material en el embalaje:Abtenerse a las normas locales, asi los embalajes pueden ser utilizados nuovamente.

La regla Europea 2002/96/CE sobre los desperdicios de los apáratos eléctricos y electrónicos (RAEE), provee que los electrodomésticos no deben ser eliminados en el normal flujo de los desperdicios sólidos urbanos.Los aparatos para desechar deben ser recogidos separadamente para optimizar la taza de recuperación y de reciclaje de los materiales que los componen y para evitar potenciales daños para la salud y el ambiente.El símbolo del cesto de basura tachado se encuentra en todos los productos, para recordar las obligación del recogido separado.

• Se puden entregar los eléctrodomesticos que no funcionan al servicio de basura publico, a las respectivas areas municipales o , si es previsto por las leyes nacionales en materia, revenderlos al proveedor cuando se compra de nuevo productos equivalentes.

• Todos los principales fabricantes de eléctrodomesticos son activos en la creación y gestión de sistema de recogidos y desperdicios de los aparatos que se desechan. ¡ En caso de anomalía dirigirse al servicio de asistencia técnica autorizada y exigir repuestos originales. ¡ Las informaciones y datos técnicos pueden ser cambiados por el fabricante, en conformidad de los progresos de la técnica, mantiene el derecho de modificar si cree necesario, sin obligación de avisar antes. Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud. El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales para eliminación de residuos. Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto. AdvertenciasInstruções para montagem e utilização Coifa
