MANUAL DE USUARIO HDM 9 IX Ariston Thermo

Parte 1a - INSTRUCCIONES DE INSTALLACION

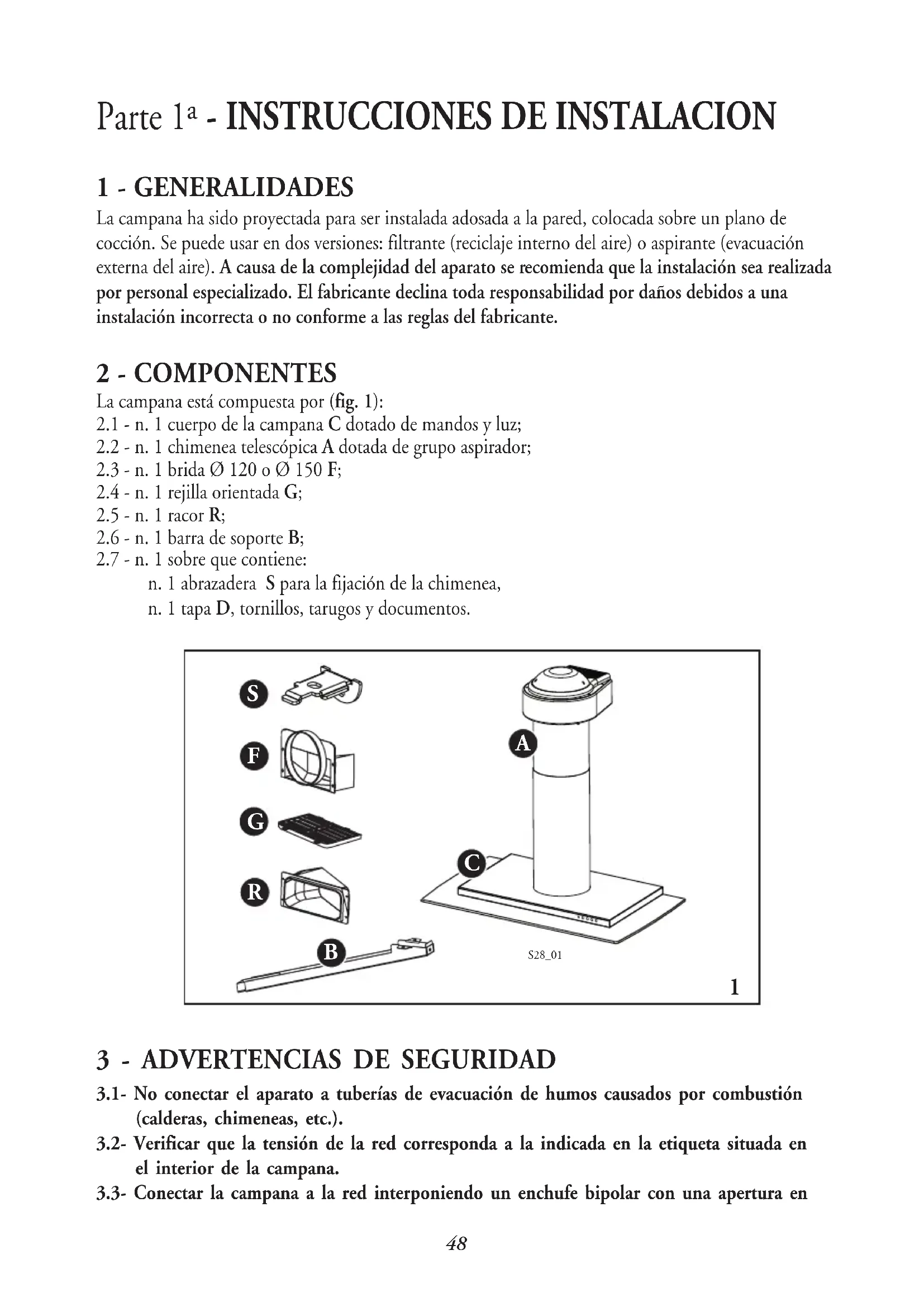

1 - GENERALIDADES

La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de coccción. Se puede usar en dos versiones: filtrante (reciclaje interno del aire) o aspirante (evacuación externa del aire). A causa de la Complejidad del aparato se recomienda que la instalación sea realizada por personal especializzato. El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforms a las reglas del fabricante.

2 - COMPONENTES

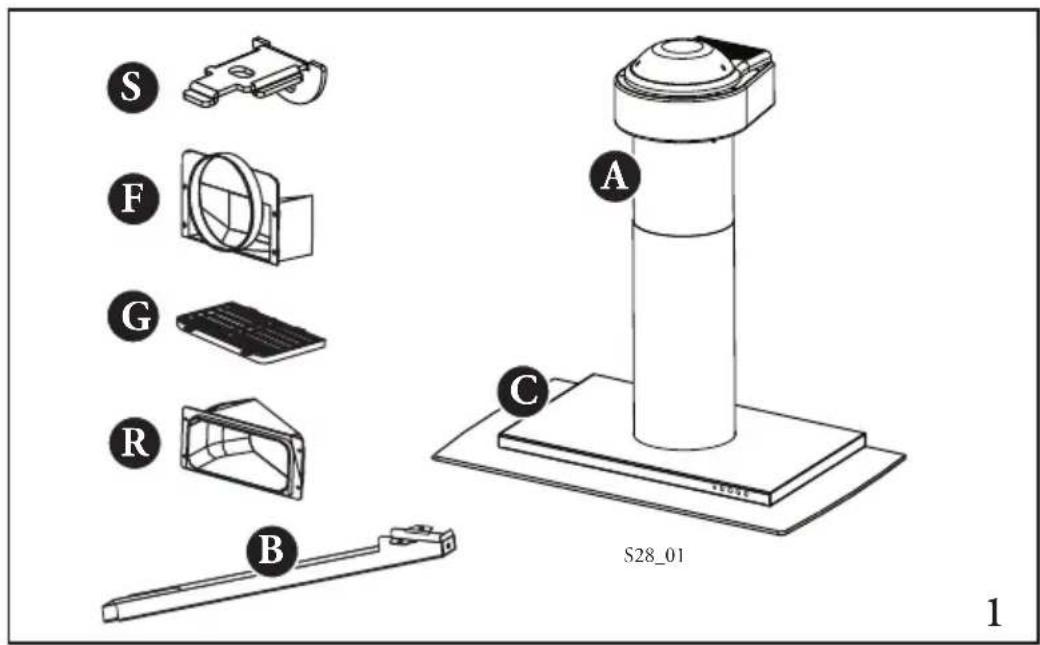

La campana está compuesta por (fig. 1):

2.1 - n. 1 cuerpo de la campana C dotado de mandos y luz;
2.2 - n. 1 chimenea telescopia A dotada de grupo aspirador;
2.3 - n. 1 bride 120 o 150 F;
2.4 - n. 1 rejilla orientada G;
2.5 - n. 1 racor R;
2.6 - n. 1 barra de soporte B;
2.7 - n. 1 sobre que contiene:

n. 1 abrazadera S para la fijacion de la chimenea,
n. 1 tapa D, tornillos, tarugos y documentos.

3 - ADVERTECIAS DE SEGURIDAD

3.1- No conectar el aparato a tuberías de evacuación de humos causados por combustión (calderas, chimeneas, etc.).
3.2- Verificar que la tension de la red corresponda a la indicada en la etiqueta situada en el interior de la campana.
3.3- Conectar la campana a la red interponiendo un enchufe bipolar con una aperture en

los contactos de al menos 3mm

3.4- Asegurarse de que la instalacion electrica garantice una correcta toma a tierra.
3.5- La distancia minima de seguridad entre el plano de cocción y la campana es de 65 cm.
3.6- No cocinar con llamas altas debajo de la campana.
3.7- Controlar las sartenes durante su uso: el aceite demasiado caliente podía incendiarse.
3.8- Antes de realizar cualquier tipo de limpieza o de manutencion, desconectar el aparato desenchufandolo o disconnectando el interruptor general.
3.9- Si en la cucina se usesan tanto la campana comothers aparatos no actionados con energia elctrica (por exemple aparatos a gas),se debera proceder a una ventilacion suficiente del ambiente.

4 - INSTALLACION

La versitatid de aplicacion del grupo aspirador de esta campana permite quatre modos de instalacion differentes:

1 - Salida del aire dirigida hacía arriba (Instalación filtradora o aspiradora).
2 - Salida del aire dirigida hacía la pared (sólo instalación aspiradora).
3 - Salida del aire dirigida hacía lacke o la izquierda (solo instalacion aspiradora).

Para instalar la campana correctamente deben seguirse el首位 esquema:

4.1 - Elección del tipo de instalación
4.2 - Instalación del cuerpo de la campana C
4.3 - Instalación de la chimenea A
4.4 - Conexión aspiradora o filtradora
4.5 - Conexión electrónica y control funcional

4.1 - Eleccion del tipo de instalacion

1-Salida del aire hacia arriba

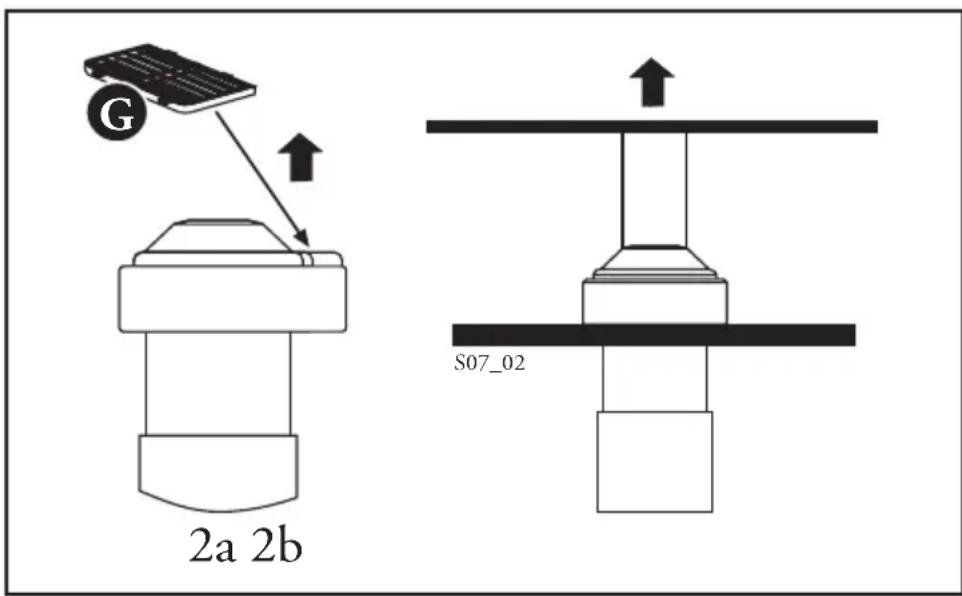

En este caso la campana pourrait usarse en version filtrante (fig. 2a) o aspirante (fig. 2b).

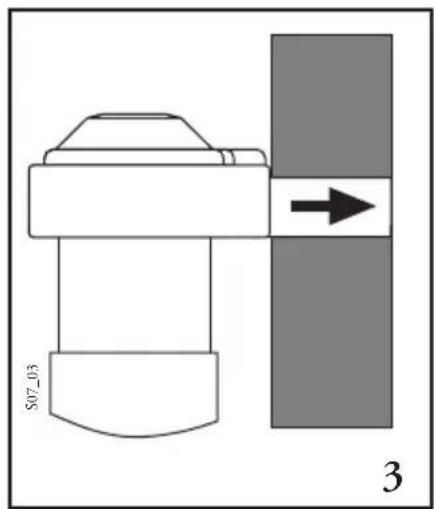

2 - Salida del aire hacía la pared (fig. 3)

En este caso la campana pueda usarse solo en version aspirante.

3 - Salida del aire lateral, (Hacia la derecha o hacía la izquierda)

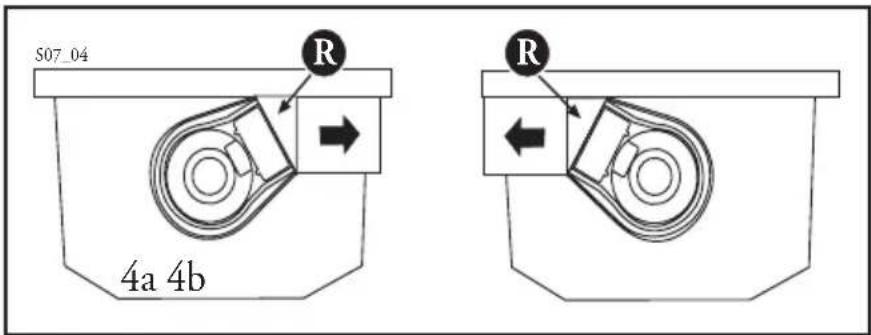

(fig.4a-b) En este caso la campana puede usarse solo en version aspirante.

4.2 - Instalación del cuerpo de la campana C

1 - Taladrado de la pared

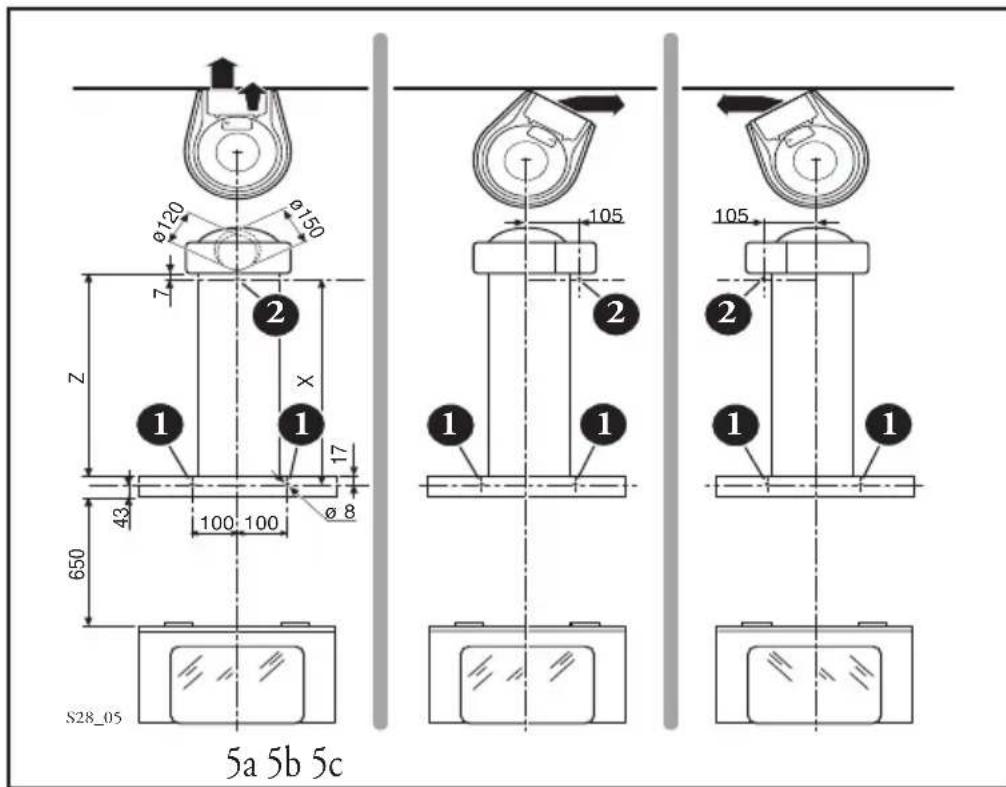

a) Con lawendung del patrón de cartón marcar en la pared los centros de los orificios 1 para la fijación del cuerpo de la campana C. El centro del orificio 2 para la fijación de la chimenea, (fig. 5a) salute del aire dirigida hacía arriba o a工程技术 de la pared, (fig. 5b-c) salute del aire lateral derecha o izquierda, deben marcarse a una distancia X del entreeje de los orificios 1, que se obtiene midiendo la extension de la chimenea Z necesaria para la instalacion, mas 10mmX = Z + 17 - 7 . Con una broca 8mm perforar los+puntos marcados.

b) Si se tratate de una instalacion con salute del aire dirigida hacla pared (fig. 5a), es necessario hacer un orificio para la evacuation del aire, de 120 o 150mm de diametro, segun el diametro de la brida F en dotacion.

2 - Montaje de los elementos de fijación

a) Introducir los tarugos en dotacion en los orificios 1 y 2.

b) Montar los ojetes O (fig. 6).

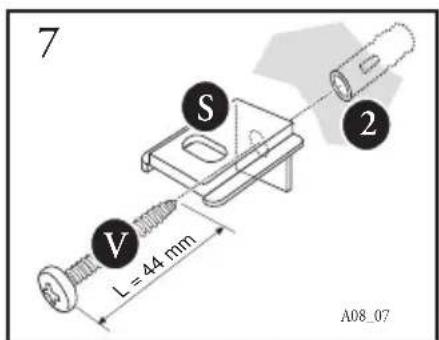

c) Fijar la abrazadora S en el orificio 2 usingo el tornillo V en dotacion (fig.7).

3 - Montaje del cuerpo de la campana C en la pared

a) Quitar la rejilla inferior y el filtro de carbon activo si está presente (ver párafo Mantenimiento).

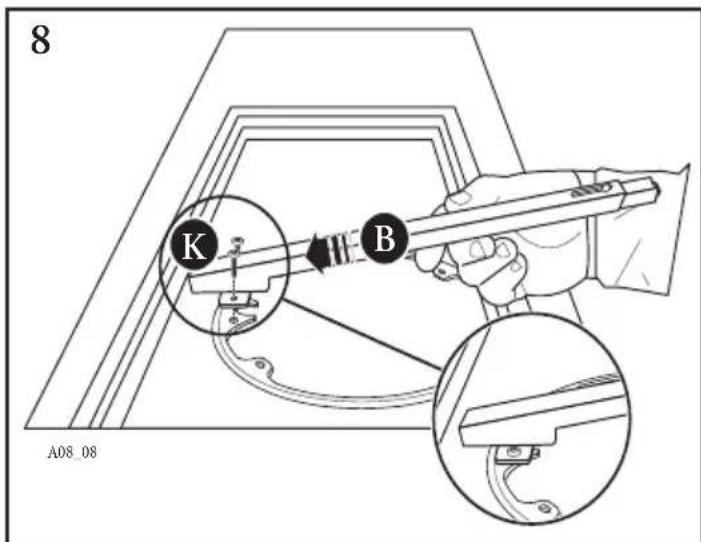

b) Montar la barra de soporte B usingo los dos tornillos K (3,5× 9,5) incluidos en el suministro (fig.8).

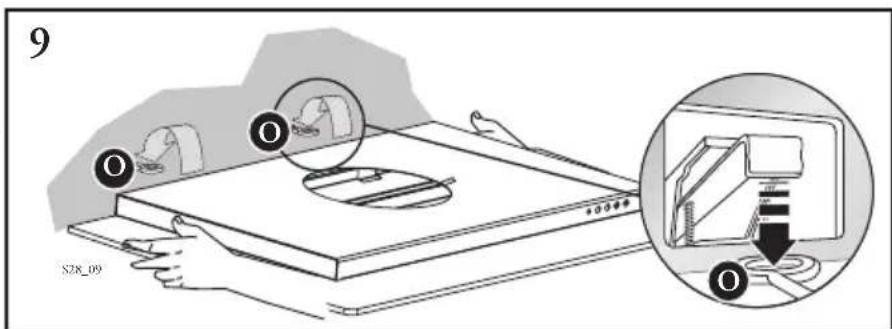

c) Enganchar el cuerpo de la campana C en los ojetes O fjados en los orificios 1 (fig. 9).

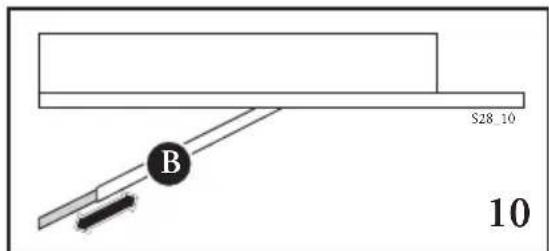

d) Regular la barra de soporte B de manera que quede contra la pared (fig. 10).

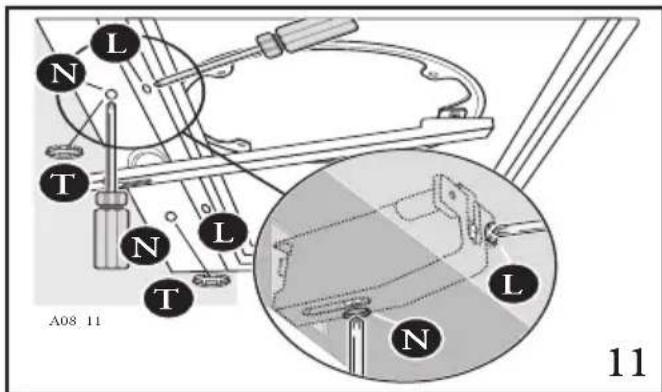

e) Regulación del equilibrio (fig. 11). La campana tiene en la parte posterior dos

enganches ajustables, para regular el equilibrio; operar de lasuma眼看:

• Hacer girar los tornillos L hasta hacer coincidir los tornillos N con los orificios de acceso inferiores.
• Hacer girar los tornillos N para regular la posicion vertical y horizontal de la campana.
• Apretar los tornillos L para bloquear la campana contra la pared.
• Introducir en los orificios de acceso los tornillos N, los tapones T incluidos en el suministro.

4.3 - Instalación de la chimenea A

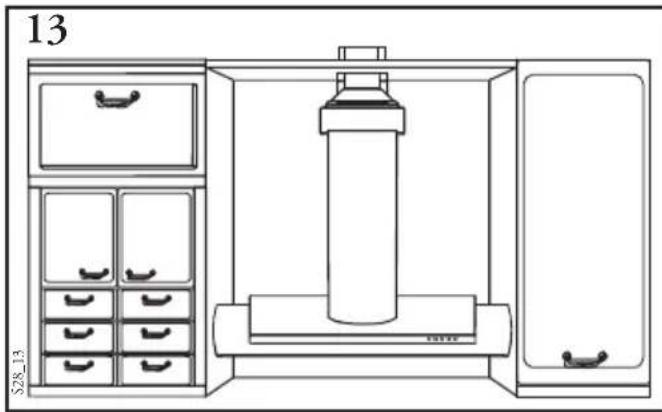

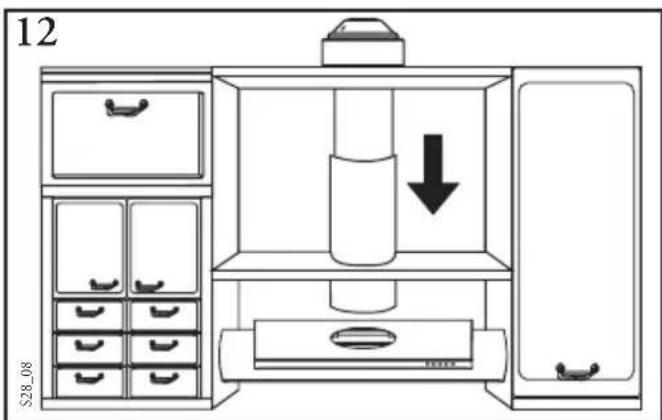

De cualquier tipo sea la instalación, si hay repisas de madera en la zona predispuesta para el montaje de la campana, habra que quitarlas, taladrarlas para luego montarlas-Newamente.

1 - Perforación de las repisas:

a) Con la ayudadel patrón de cartón, tomando como referencia el orificio “B”, perforar las repisas a lo largodel eje central para que puedaasar la chimenea. La chimeneaDebe introducirse en las repisas antes de la fijación con el cuerpo de la campana C (fig. 12).
b) En el caso de instalar la version aspiradora con calidad del aire dirigida hacía arriba, si el grupo aspirador se posiciona por debajo de la linea de las repisas, es necesario efectuar una perforación adecuada en la repisa superior solamente, para que atraviesen las tuberías de evacuation del aire (fig. 13).

2 - Orientación y predisposition del grupo aspirador

a) La campana se vende de série con la calidad del aire orientada hacía la pared (fig. 3), en el caso de instalación con calidad de aire dirigida hacía la derecha o izquierda (fig. 4a-b), es necesario modifierla orientación del aspirador: operar de lasuma眼看:

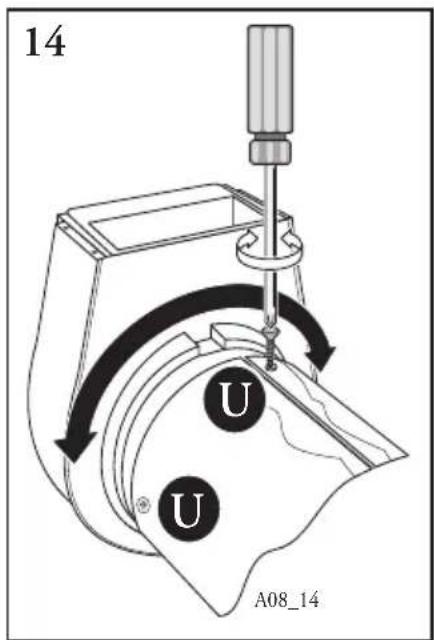

- Destornillar los tornillos U (fig. 14);
- Hacer girar el aspirador hacía la derecha o hacía la izquierda en 60^ ;
- MontarNuevoamente los tornillos U.
b) Lascretedaire delgrupaspiradordebenestarpredispostsguna instalacionque sevaefeuctuar.
- Salida del aire dirigida hacía arriba (fig. 2a-b).

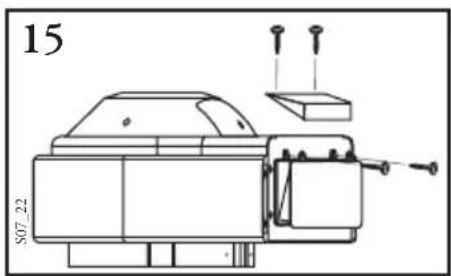

- Quitar el tapón de plástico de la parte superior del difusor y montarlo nuevomente en la parte posterior (fig. 15).
- Salida del aire dirigida hacla pared (fig. 3).

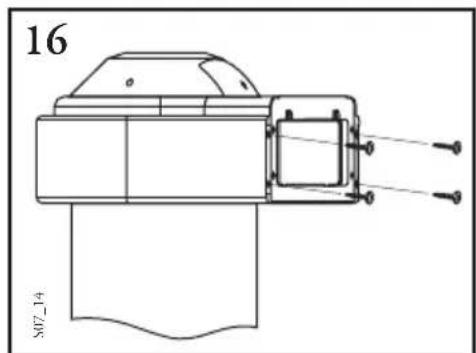

- Quitar el marco de plastico de la calidad del aire (fig. 16).

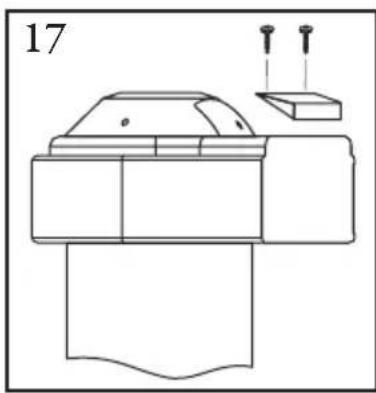

• Quitar el tapón de la parte superior del grupo aspirador (fig. 17), el tapón montado no permite la introducción de la brida F.

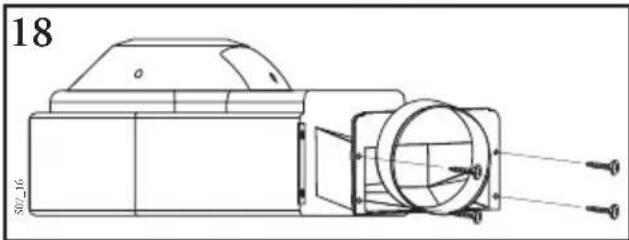

• Montar la brida F 0120 o 150 mm (fig. 18), montar nuevomente el tapón.

• Salida del aire lateral derecha o izquierda (fig. 4a-b).

• Quitar los
  cuatro tornillos que fjan el
  marco de plastico como se
  indica en la figura fig. 16.

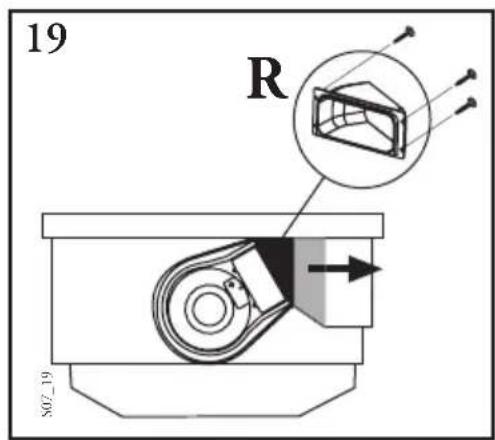

• Montar el racor R (fig. 19)
  atornillar los quatre tornillos

que se habian quitado precedente.

3 - Fijación de la chimenea

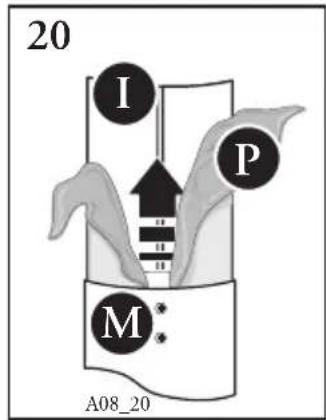

a) Aflojar los tornillos M que fijan las dos partes de la chimenea y extraer casi ompletamente la parte interna I (fig. 20). Quitar lapellicula de proteccion P.
b) Apoyar la parte inferior de la chimenea en su alojamento en la cima de la

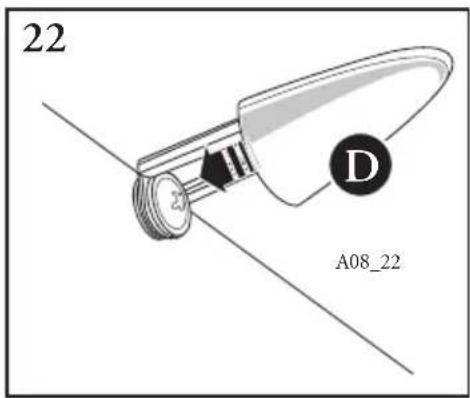

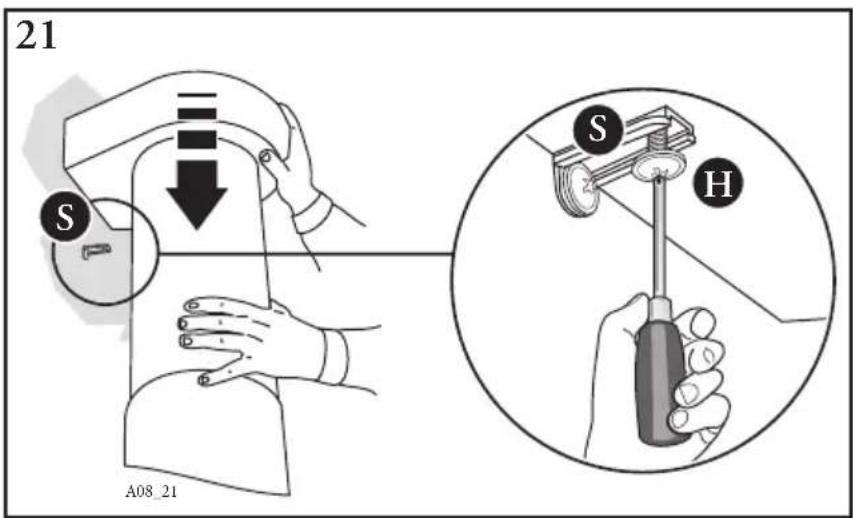

campana. Bajar el grupo aspirador hasta la abrazadora S y fijarlo con el tornillo H in dotacion (fig. 21). Montar la tapa D (includa en el suministro) en la abrazadora S (fig. 22).

c) Fijar la chimenea A en el cuerpo

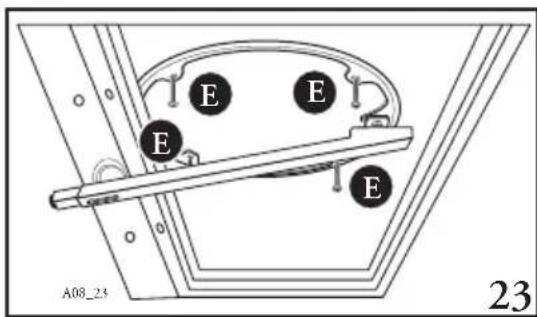

de la campana C con los quatre tornillos incluidos en el suministro (fig. 23).

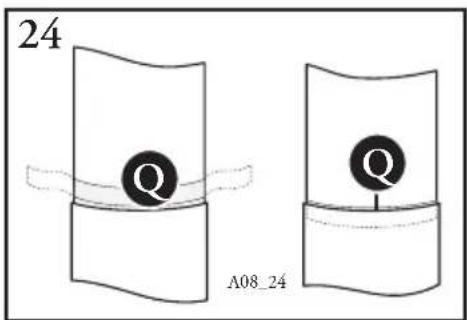

d) Introducir la guarniccion transparente Q (incluida en el suministro), de modo que se elimine el juego entre las dos partes de la

chimenea (fig. 24). Apretar los tornillos M.
e) Quitar la barra de soporte B.

4.4 - Conexión aspiradora o filtradora

1 - Conexión aspiradora.

Puede efectuarse en todos los tips de instalacion:

a) Conectar la calidad del aire a la tuberia de evacuation externa.

b) Quitar el filtro de carbón activo situado en el interior del cuerpo de la campana (ver Mantenimiento).

2 - Conexión filtradora

Puede efectuarse solo en el caso de calidad del aire orientada hacía arriba.

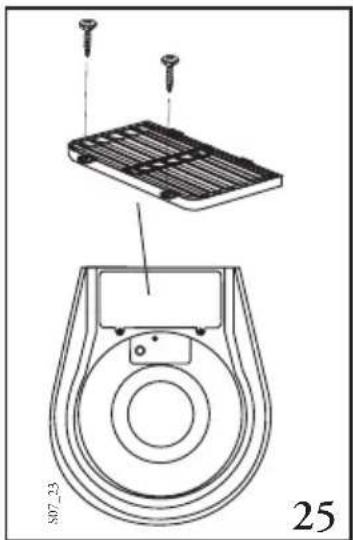

Montar la revilla orientada G en la calidad del aire (Fig. 25). El filtro de carbón activo en el interior del cuerpo de la campana, debe montarse cuando secrete de haber efectuado la conexión electrica.

4.5 - Conexión electrónica y control funcional

1 - Es requisite respetar esrupulosamente lasindicaciones dadas en los+puntos 3.2, 3.3, 3.4 del parrafo 3 que tratata la seguridad.

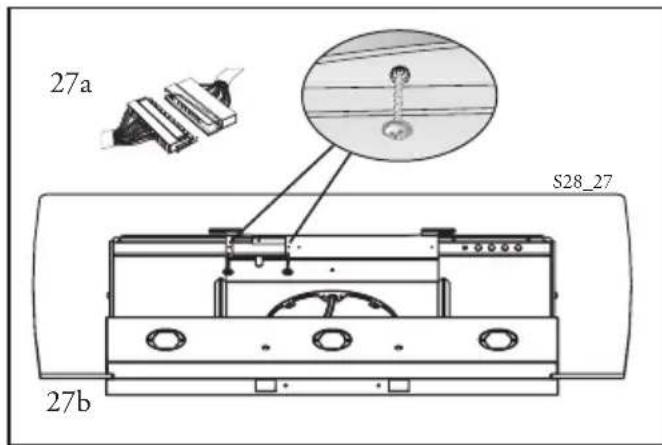

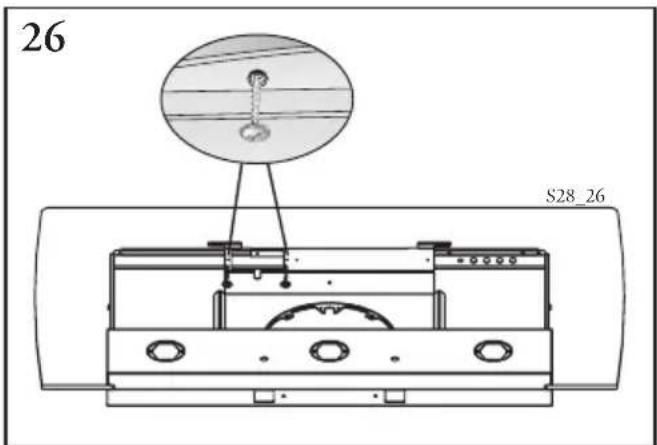

2 - Desmontar la taps metalica quitando los dos tornillos que la sujetan (fig. 26). Unir la connexion de la campana con la del motor (fig. 27a). Colocar correctamente los contactos bajo de la tapa yJKLM. Apartar los dos tornillos (fig. 27b).
3 - Una vez efectuasa la connexion electrica, verificar el correcto funciona de la iluminacion, encendido del motor y cambio de las velocidades.
4 - Volver a montar la rejilla inferior y, solo en las campanas en version filtrante, el filtro de carbón activado (ver Mantenimiento).

Parte 2^a - INSTRUCCIONES DE USO Y MANUTENSION

1 - ADVERTENCIAS DE SEGURIDAD

Es absolutamente necessario respectar todas las advertencias hechas en el párrafo dos de la prima parte -INSTRUCCIONES DE INSTALLACION-. Además es muy importante prestar una particular atencion durante el uso y mantenimiento a las siguientes advertencias:

1.1- Efectuar una escrupulosa manutencion de los filtros antigrasa y de carbón activo cambiándolos según los intervalos indicados por el fabricante o, en caso de uso continuo, mas frecuentemente (cuando se use la campana mas de quatre horas al dia).
1.2- No departing llamas de fuerte intensidad bajo de la campana@m间隙ando: si se retira del fuego una cazuela, apagar el quemador o por lo menos disminuir la intensidad de la llama y tenerlo siempre bajo control.
1.3- Regular ahora la llama de manos que esta no sobresalga del borde de la cazuela: de esta manos se ahora energia y se evitan condensaciones de calor peligrosas.
1.4- No hacer uso impropio de la campana, se debe tener en consideración que ha sido creatada únicamente paraatarlos malos olores enla cocina.

2 - USO

Mandos

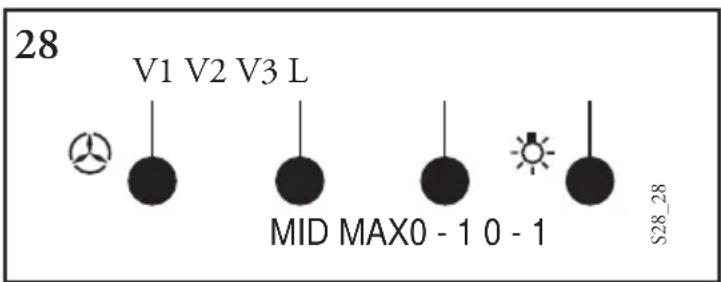

El esquema de los mandos es el suiviente (fig. 28):

Tecla L: Enciende y apaga la luz.

Tecla V1: Enciende y apaga el motor en la primera velocidad. EsADECuada para un cambio de aire continuo, particulamente silencioso, en presencia de poco vapeores de cocción.

Tecla V2: Segunda velocidad. Adecuada a la mayoría de las conditiones de uso dato la optima relacion entrecantidadde aire tratado y nivel de rumorosidad.

Tecla V3 : Tercera velocidad. Adecuada para afrontar las emisiones的最大as de vapeores incluso durante periodos prolongados.

3 - MANTENIMIENTO

Una mantenimiento constante garantiza un buena funciona y rendimiento a lo largo de su uso. Se deben prestar una atencion especial a los filtros antigrasa metálicos, y, en caso de que la campana se use en version filtrante, al filtro de carbón activo.

3.1 - Filtros antigrasa metalicos

1-Limpieza:

Es necessario lavar los filtros cada dos meses por lo menos con un detergente normal. Dadas sus dimensiones你能 lavarse en el lavavajillas.

2 - Para desmontar los filtros:

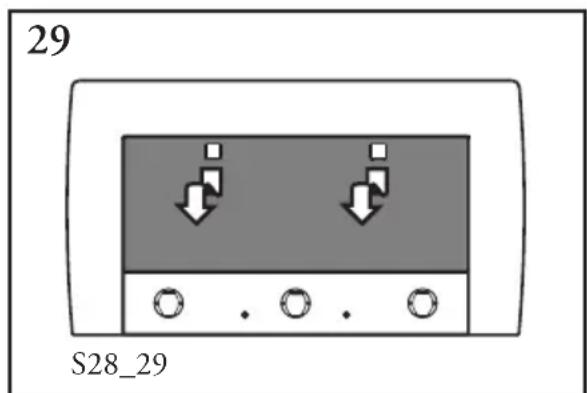

Abrir la rejilla inferior empujando las perillas (fig.

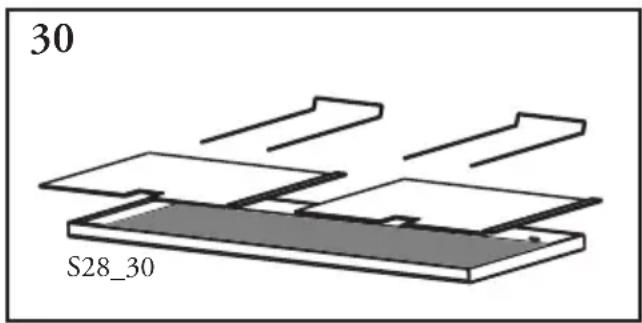

29). Quitar los filtros metálicos, SACando los retenes de los filtros (fig.30). Volver a instalar los filtros bajo de haberlos lavado y volver a cerrar la rejilla inferior.

3.2 - Filtros de carbón activo

1 - Funcionamento:

El filtro de carbón activo posee la capacité de retener los olores hasta que alcanza su saturación. No es ni lavable ni regenerable y por lo tanto se debe proceder a su sustitución cada quatre vezes o con mayor Frequencia si el uso de la campana es particulamente intenso.

2 - Sustitución:

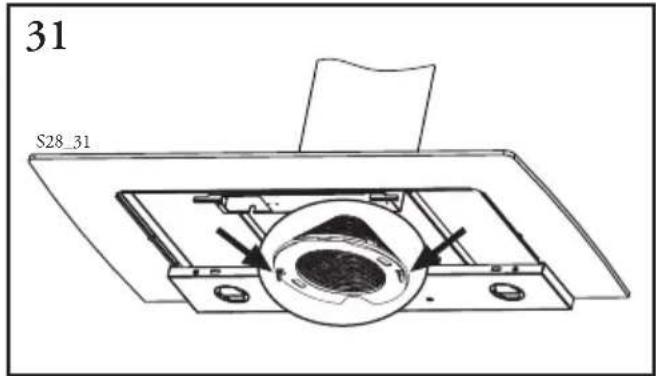

Quitar el filtro antigrasa y los filtros de carbón activado desenganchandolos (fig. 31). Volver a

colocar el filtro de carbón activado nuevo y el filtro antigrasa metalico.

ATENTION - Es Neededo respetar los periodos de mantenimiento o sustitucion indicados para evaporar el riesgo de incendios debido a la saturacion de grasa de los filtros.

3.3 - Iluminación

1 -Esta formada por tres lamparas halogenas de20W.

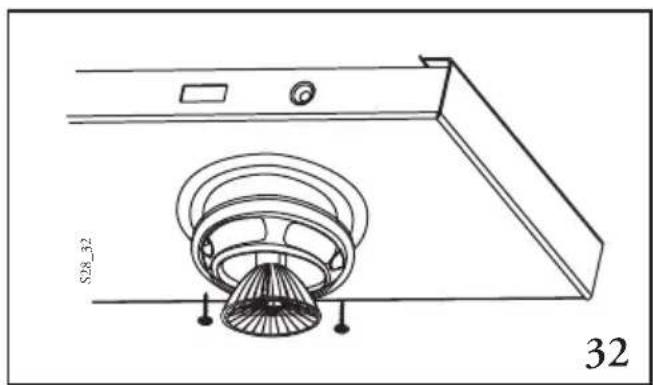

2 - Para cambiarlas (fig. 32) hay que quitar los dos tornillos que sujetan el soporte metalico, tras loequal se pude sacar la lampara. Para colocarlas, hayque meter correctamente los dos extremos metalicos en la sede del portalamparas.

3.4 - Limpieza

Para la normal limpieza de la campana:

• No utiliser paños o esponjas mojadas, ni chorros de agua.

• No utiliser disolvente o alcohol, ya que podrjan qutar el brillo a las superficies barnizadas.

• No utiliser substancias abrasivas, especially sobre las superficies de acero inoxidable.

Se aconseja utiliser un paño humedo y detergente liquido neutro.
