MANUAL DE USUARIO HB 9 IX Ariston Thermo

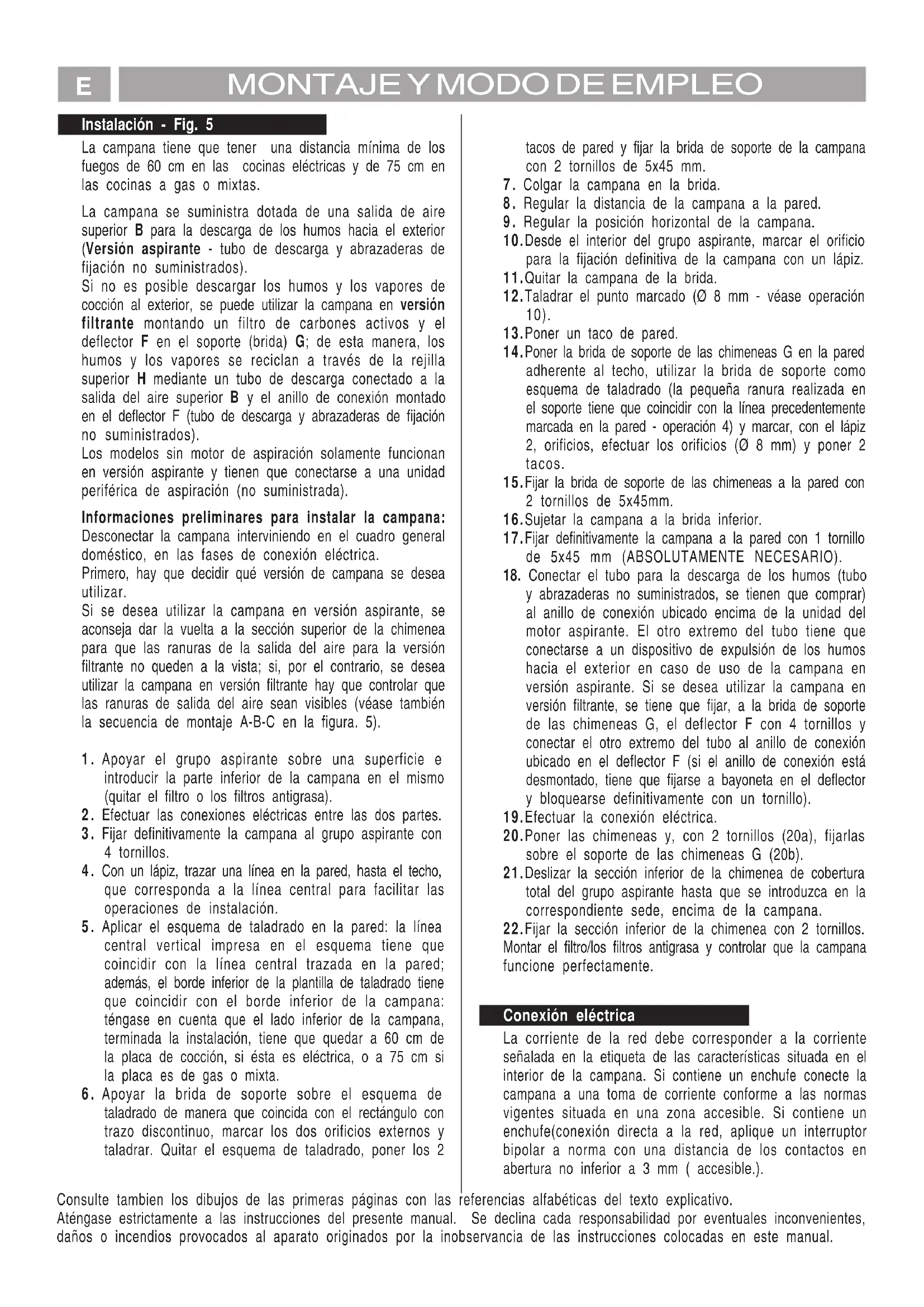

IInstalación - Fig. 5 La campana tiene que tener una distancia mínima de los fuegos de 60 cm en las cocinas eléctricas y de 75 cm en las cocinas a gas o mixtas. La campana se suministra dotada de una salida de aire superior B para la descarga de los humos hacia el exterior (Versión aspirante - tubo de descarga y abrazaderas de fijación no suministrados). Si no es posible descargar los humos y los vapores de cocción al exterior, se puede utilizar la campana en versión filtrante montando un filtro de carbones activos y el deflector F en el soporte (brida) G; de esta manera, los humos y los vapores se reciclan a través de la rejilla superior H mediante un tubo de descarga conectado a la salida del aire superior B y el anillo de conexión montado en el deflector F (tubo de descarga y abrazaderas de fijación no suministrados). Los modelos sin motor de aspiración solamente funcionan en versión aspirante y tienen que conectarse a una unidad periférica de aspiración (no suministrada). Informaciones preliminares para instalar la campana: Desconectar la campana interviniendo en el cuadro general doméstico, en las fases de conexión eléctrica. Primero, hay que decidir qué versión de campana se desea utilizar. Si se desea utilizar la campana en versión aspirante, se aconseja dar la vuelta a la sección superior de la chimenea para que las ranuras de la salida del aire para la versión filtrante no queden a la vista; si, por el contrario, se desea utilizar la campana en versión filtrante hay que controlar que las ranuras de salida del aire sean visibles (véase también la secuencia de montaje A-B-C en la figura. 5).

1. Apoyar el grupo aspirante sobre una superficie e

introducir la parte inferior de la campana en el mismo (quitar el filtro o los filtros antigrasa).

2. Efectuar las conexiones eléctricas entre las dos partes.

4. Con un lápiz, trazar una línea en la pared, hasta el techo,

que corresponda a la línea central para facilitar las operaciones de instalación.

5. Aplicar el esquema de taladrado en la pared: la línea

central vertical impresa en el esquema tiene que coincidir con la línea central trazada en la pared; además, el borde inferior de la plantilla de taladrado tiene que coincidir con el borde inferior de la campana: téngase en cuenta que el lado inferior de la campana, terminada la instalación, tiene que quedar a 60 cm de la placa de cocción, si ésta es eléctrica, o a 75 cm si la placa es de gas o mixta.

6. Apoyar la brida de soporte sobre el esquema de

taladrado de manera que coincida con el rectángulo con trazo discontinuo, marcar los dos orificios externos y taladrar. Quitar el esquema de taladrado, poner los 2 tacos de pared y fijar la brida de soporte de la campana con 2 tornillos de 5x45 mm.

7. Colgar la campana en la brida.

8. Regular la distancia de la campana a la pared.

9. Regular la posición horizontal de la campana.

10.Desde el interior del grupo aspirante, marcar el orificio para la fijación definitiva de la campana con un lápiz. 11.Quitar la campana de la brida. 12.Taladrar el punto marcado (Ø 8 mm - véase operación 10). 13.Poner un taco de pared. 14.Poner la brida de soporte de las chimeneas G en la pared adherente al techo, utilizar la brida de soporte como esquema de taladrado (la pequeña ranura realizada en el soporte tiene que coincidir con la línea precedentemente marcada en la pared - operación 4) y marcar, con el lápiz 2, orificios, efectuar los orificios (Ø 8 mm) y poner 2 tacos. 15.Fijar la brida de soporte de las chimeneas a la pared con 2 tornillos de 5x45mm. 16.Sujetar la campana a la brida inferior. 17.Fijar definitivamente la campana a la pared con 1 tornillo de 5x45 mm (ABSOLUTAMENTE NECESARIO).

18. Conectar el tubo para la descarga de los humos (tubo

y abrazaderas no suministrados, se tienen que comprar) al anillo de conexión ubicado encima de la unidad del motor aspirante. El otro extremo del tubo tiene que conectarse a un dispositivo de expulsión de los humos hacia el exterior en caso de uso de la campana en versión aspirante. Si se desea utilizar la campana en versión filtrante, se tiene que fijar, a la brida de soporte de las chimeneas G, el deflector F con 4 tornillos y conectar el otro extremo del tubo al anillo de conexión ubicado en el deflector F (si el anillo de conexión está desmontado, tiene que fijarse a bayoneta en el deflector y bloquearse definitivamente con un tornillo). 19.Efectuar la conexión eléctrica. 20.Poner las chimeneas y, con 2 tornillos (20a), fijarlas sobre el soporte de las chimeneas G (20b). 21.Deslizar la sección inferior de la chimenea de cobertura total del grupo aspirante hasta que se introduzca en la correspondiente sede, encima de la campana. 22.Fijar la sección inferior de la chimenea con 2 tornillos. Montar el filtro/los filtros antigrasa y controlar que la campana funcione perfectamente. Conexión eléctrica La corriente de la red debe corresponder a la corriente señalada en la etiqueta de las características situada en el interior de la campana. Si contiene un enchufe conecte la campana a una toma de corriente conforme a las normas vigentes situada en una zona accesible. Si contiene un enchufe(conexión directa a la red, aplique un interruptor bipolar a norma con una distancia de los contactos en abertura no inferior a 3 mm ( accesible.).

MONTAJE Y MODO DE EMPLEO

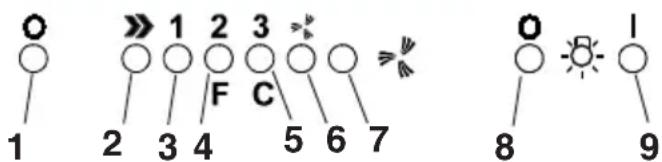

Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo. Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. EDescripción de la campana- Fig. 1 1 Cuadro de control 2 Filtro antigrasa 3 Manija de desenganche del filtro antigrasa 4 Lámpara halógena 5 Protección contra vapores 6 Chimenea telescópica 7 Salida del aire (sólo para uso en versión filtrante) Funcionamiento – Modelo con controles electrónicos

1- Mando de desconexión de los motores

2- Mando de conexión y selección de velocidad del motor

1 - 2 - 3 - 1 - 2-...

3- LED de velocidad 1

4- LED de velocidad 2 y de saturación del filtro metálico

antigrasa (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la limpieza de los filtros antigrasa).

5- LED de velocidad 3 y de saturación del filtro de carbón

activo (en este último caso el indicador parpadea - Véanse las instrucciones correspondientes a la sustitución de los filtros de carbón activo). ¡Atención! El dispositivo de señalización de la saturación del filtro de carbón activo se encuentra desactivado. Si se desea activar el dispositivo de señalización de la saturación del filtro de carbón activo, pulsar simultáneamente las teclas 2 (pág. 4) y 7 durante 3 segundos: al inicio de este procedimiento sólo parpadeará el LED 4 (pág. 4), transcurridos los 3 segundos empezará a parpadear también el LED 5 (pág. 4) para indicar que el dispositivo de control de la saturación del filtro de carbón activo, se encuentra activado. Para desactivarlo, pulsar las dos teclas: transcurridos 3 segundos el LED 5 (pág. 4) dejará de parpadear; el dispositivo se encuentra desactivado.

6 - LED indicador de velocidad intensiva

7 - Mando de conexión de velocidad intensiva

Se aconseja utilizar esta velocidad cuando la concentración de humos y olores de comida sea particularmente intensa (por ejemplo, al cocinar o freír alimentos que produzcan fuertes olores: pescado, fritos, etc.). Una vez seleccionada, la velocidad intensiva funcionará durante unos 5 minutos y, a continuación, volverá automáticamente a la velocidad seleccionada previamente (de 1 a 3) o se parará si no se había seleccionado ninguna velocidad. Para desconectar la velocidad intensiva antes de que transcurran los 5 minutos, pulse el mando 1 o 2 (pág. 4).

8 - Mando de apagado de las lámparas

9 - Mando de encendido de las lámparas

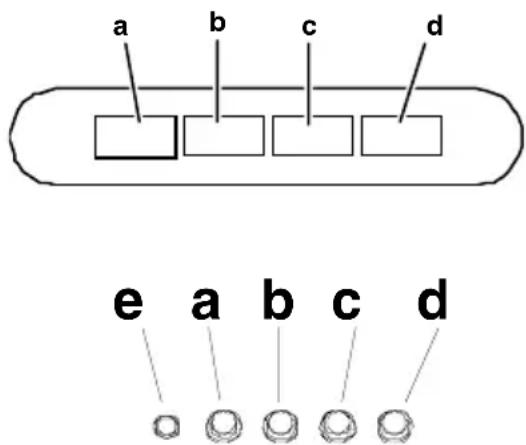

En caso de eventuales anomalías en el funcionamiento, antes de dirigirse al servicio de asistencia, desconectar el aparato de la alimentación eléctrica, extrayendo el enchufe al menos durante 5 segundos, y después conectarlo nuevamente. Si la anomalía de funcionamiento no desaparece, dirigirse al servicio de asistencia. Funcionamiento – Modelo con botones Descripción del cuadro de control y funcionamiento de la campana a. Botón ON/OFF luces. b. Botón OFF/ON aspiración y seleccción potencia mínima. c. Botón selección potencia de aspiración media. d. Botón selección potencia de aspiración máxima. e. Luz indicadora del funcionamiento (prevista en el modelo con botones redondos). Usar la potencia de aspiraciòn mayor en caso de particular concentraciòn de vapores de cocina. Aconcejamos de encender la aspiraciòn 5 minutos antes de iniciar a cocinar y dejarla en funciòn por otros 15 minutos aproximadamente.

Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo. Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. ELimpieza La campana debe ser limpiada con frecuencia tanto externamente como internamente. Para limpiarla use un paño empapado de alcohol desnaturalizado y detergentes líquidos neutros. Evite el uso de productos que contengan abrasivos. Si no se respetan las normas de limpieza de la campana y del cambio y limpieza de los filtros puede haber riesgo de incendio. Mantenimiento Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente. Filtro antigrasa Debe limpiarse una vez al mes (y, en el caso de modelo con panel de control electrónico, cada vez que parpadee el LED 4 - véase la página precedente), con detergentes no agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve. Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle (f) - (Fig. 2). Sólo para el modelo con cuadro de control electrónico: Después de limpiar el filtro, pulse el mando 1 (ver página precedente) durante unos tres segundos hasta que oiga una señal acústica (pip): el LED 4 que señala la saturación del filtro antigrasa dejará de parpadear. Filtro al carbón activo (solamente para la versión filtrante) Retiene los olores desagradables producidos por el cocinado de alimentos. El filtro al carbón puede lavarse cada dos meses (y, en el caso de modelo con panel de control electrónico, cada vez que parpadee el LED 5 - véase la página precedente) con agua caliente y detergentes adecuados o en lavavajillas a 65°C ( en caso de lavado con lavavajillas, realice el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtro sin estropearlo, después quite el almohadillado situado en el interior del armazón de plástico y póngalo en el horno a 100°C durante diez minutos para secarlo completamente. Cambie el almohadillado cada 3 años y cada vez que el paño se estropee. Quite el soporte del filtro tras quitar el tornillo (g) que lo sujeta a la campana (Fig. 3). Ponga la placa (i) de carbón en el interior del chasis (h) y móntelo todo en la correspondiente sede (j). Sólo para el modelo con panel de control electrónico: Después de cambiar el filtro, pulse el mando 1 (ver página precedente) durante unos tres segundos hasta que oiga una señal acústica (pip). El LED 5 que señala la saturación del filtro de carbón dejará de parpadear. Sustitución de la lámpara - Fig. 4 Acceder al compartimiento de la lámpara - en función del modelo, proceder de la siguiente manera: extraer la protección haciendo palanca con un pequeño destornillador de boca plana o una herramienta similar (fig. 4.1) o bien apretar el plafón y soltar para abrir (fig. 4.2). Sustituir la lámpara dañada. Utilizar sólo lámparas halógenas de 20W máx (G4) prestando atención en no tocarlas con las manos. Cerrar el plafón (fijación a presión). Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, controlar que las lámparas estén bien montadas en su sede. Advertencias No use nunca la campana sin haber montado correctamente la rejilla. El aire aspirado no debe ser canalizado en un conducto usado para la descarga de humos de aparatos alimentados con energía que no sea eléctrica.Hay que realizar anteriormente una adecuada aireación del local cuando se usen al mismo tiempo la campana y los aparatos alimentados con otra energía que no sea eléctrica. Está rigurosamente prohibido cocinar alimentos a la llama debajo de la campana. El empleo de la llama libre daña los filtros y puede provocar incendios, por lo tanto debe evitarse en cualquier caso. Cuando se fríen los alimentos se debe tener cuidado de que el aceite no se caliente en exceso y se incendie. Para las medidas técnicas y de seguridad que haya que adoptar para la descarga de los humos aténgase rigurosamente a lo que diga el reglamento de las autoridades locales competentes.
