MANUAL DE USUARIO HDMI 91 IX Ariston Thermo

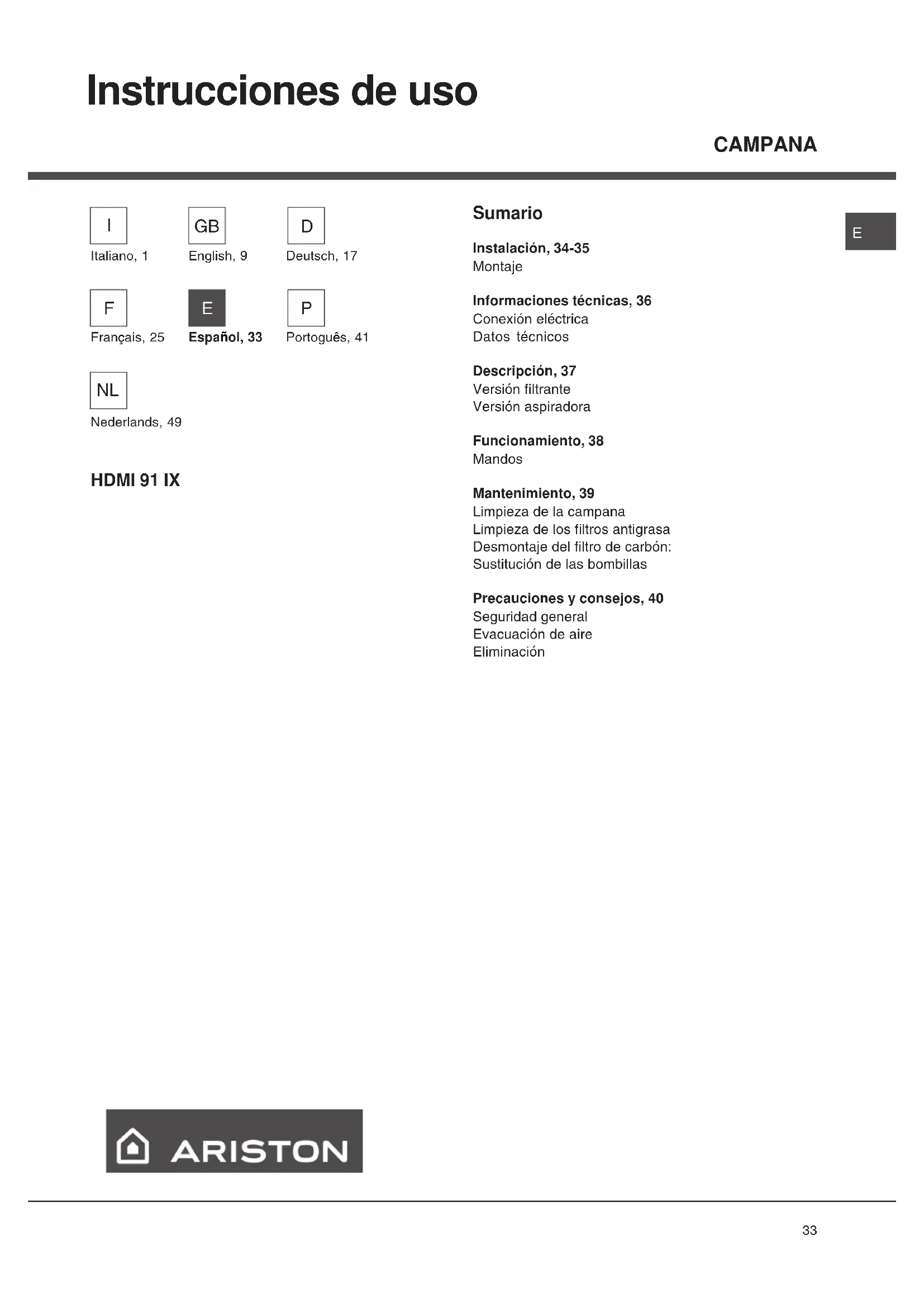

Sumario Instalación, 34-35 Montaje Informaciones técnicas, 36 Conexión eléctrica Datos técnicos Descripción, 37 Versión filtrante Versión aspiradora Funcionamiento, 38 Mandos Mantenimiento, 39 Limpieza de la campana Limpieza de los filtros antigrasa Desmontaje del filtro de carbón: Sustitución de las bombillas Precauciones y consejos, 40 Seguridad general Evacuación de aire Eliminación HDMI 91 IX Instrucciones de uso CAMPANA Italiano, 1English, 9Deutsch, 17Français, 25Español, 33Portoguês, 41 Nederlands, 4934 Montaje Antes de proceder con las operaciones de montaje, para facilitar el manejo del aparato se recomienda quitar los filtros antigrasa (para las instrucciones, véase el párrafo “Limpieza de los filtros antigrasa” en el capítulo “Mantenimiento”).

1) Mediante el uso de una adecuada máscara

de agujerear realizar los agujeros para fijar al techo sobre la vertical respecto a Vuestro plano de cocción; tener cuidado a todas las indicaciones para la ubicación final del aparato. Se debe tener en cuenta que uno de los ejes de la máscara debe coincidir con el eje de los comandos de la campana.

2) Fijar la brida (A) al techo con los tornillos

y tarugos en dotación; tener cuidado porque la ubicación de la brida determina la posición final del aparato: el lado que presenta la ranura B corresponde al lado opuesto al de los mandos.

3) Fijar la estructura telescópica al soporte mediante

cuatro tornillos C (adjuntos), haciendo pasar el tubo de evacuación del aire por el interior de la estructura telescópica y la alimentación eléctrica a través del respectivo agujero del soporte (el tubo de evacuación de aire no está incluido en el suministro). Regule la altura de la estructura teniendo en cuenta que la altura de la campana es de 56 mm y que la distancia de la campana desde la superficie de cocción debe ser de mínimo 650mm. Una vez regulada la altura, bloquee la estructura telescópica con 8 tornillos y 8 arandelas (D) – (2 tornillos y 2 arandelas en cada lado). ATENCIÓN: en la estructura telescópica hay 1 solo tornillo y 1 arandela, las otras 7 deben tomarse de la bolsa de accesorios. Instalación

4) Versión aspirante:

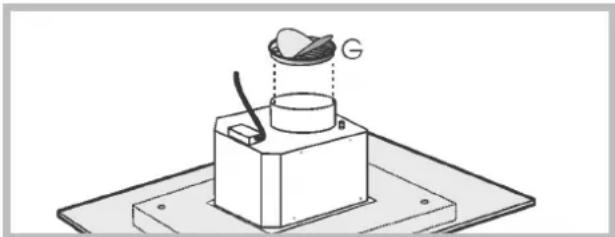

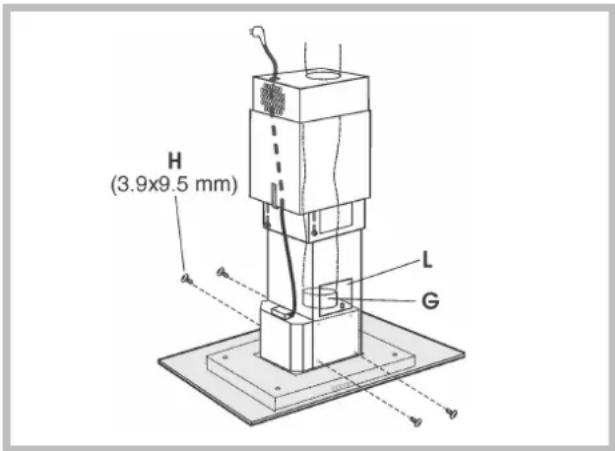

a) Tomar el tubo superior (aquél con las ranuras redondas) e introducirlo en la estructura telescópica, procediendo de modo que las ranuras queden situadas en la parte superior; fijar el tubo al soporte mediante dos tornillos (E). b) Tomar el tubo inferior (F) e introducirlo de la misma manera que el precedente; deslizarlo hacia arriba y fijarlo en esa posición utilizando como tope una cinta adhesiva. c) Coja la brida dotada de válvula metálica (G) y móntela en la boca de la salida de aire de la campana, ejerciendo una ligera presión. d) Fijar la campana a la estructura telescópica por medio de 4 tornillos H (en dotación). Por medio de las aberturas L, sujete el tubo de evacuación del aire a la brida G. F35

e) Efectúe la conexión eléctrica de la campana mediante el cable de alimentación (hágase referencia al párrafo “Conexión eléctrica”). f) Quitar la cinta adhesiva y hacer descender el tubo inferior hacia abajo, apoyándolo con cuidado sobre el aparato. g) Comprobar si el filtro de carbón P ya está montado; en la versión aspiradora este filtro no es necesario, retirarlo en este caso (ver instrucciones en el apartado “Desmontaje del filtro de carbón). h) En este momento se puede decir que la instalación se terminó; podréis volver a montar los filtros antigrasa.

5) Versión filtrante:

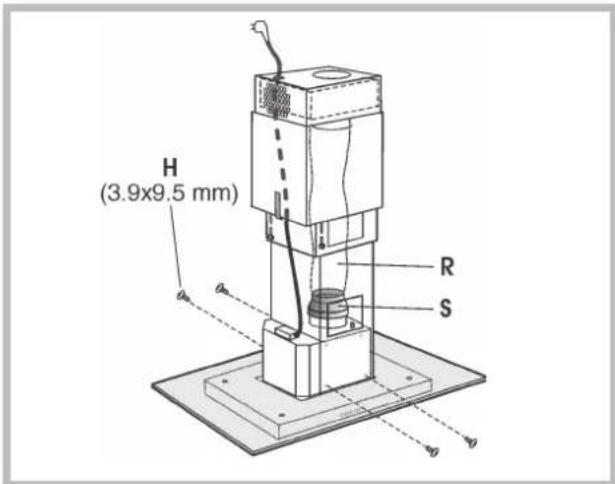

a) Introducir el deflector de aire (M) en la estructura. b) Por medio de las aberturas N, montar la brida (Q) al deflector (M) bloqueándola con movimiento rotatorio. Fijar a la brida (Q) un tubo flexible (R) para la evacuación del aire (el tubo flexible no está incluido en el suministro). c) Tomar el tubo superior (aquél con las ranuras redondas) e introducirlo en la estructura telescópica, procediendo de modo que las ranuras queden situadas en la parte superior; fijar el tubo al soporte mediante dos tornillos (E) - figuras en la página anterior d) Tomar el tubo inferior (F) e introducirlo de la misma manera que el precedente; deslizarlo hacia arriba y fijarlo en esa posición utilizando como tope una cinta adhesiva. - figuras en la página anterior e) Coja la reducción (S) y móntela en la boca de la salida de aire de la campana, ejerciendo una ligera presión. f) Fijar la campana a la estructura telescópica por medio de 4 tornillos H (en dotación). g) Sujete el tubo de evacuación del aire (R) a la reducción (S). h) Efectúe la conexión eléctrica de la campana mediante el cable de alimentación (hágase referencia al párrafo “Conexión eléctrica”).

i) Quitar la cinta adhesiva y hacer descender el

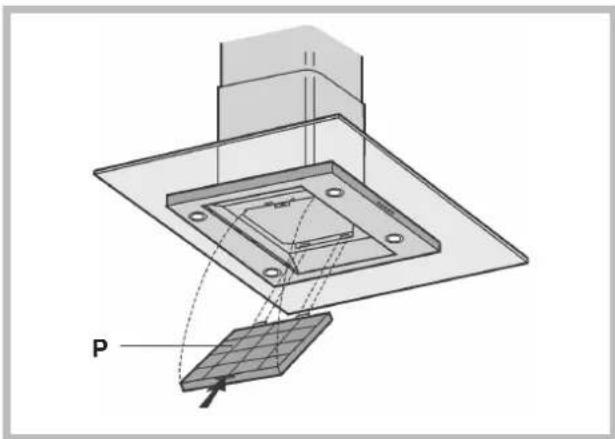

tubo inferior hacia abajo, apoyándolo con cuidado sobre el aparato. l) Comprobar si el filtro de carbón P ya está montado; en la versión filtrante este filtro es necesario, montarlo introduciendo las 2 lengüetas del mismo en su correspondiente alojamiento y haciéndolo girar hacia arriba. m) En este momento se puede decir que la instalación se terminó; podréis volver a montar los filtros antigrasa. P36 Conexión eléctrica ! Prepare antes la conexión eléctrica en la parte más estrecha do tubo telescópico ! En la operación de conexión eléctrica verificar que los valores de tensión correspondan con los indicados en la placa colocada en el interior del aparato. ! Si vuestro aparato no está provisto de cable flexible no separable y de enchufe u otro dispositi- vo, que asegure la desconección omnipolar de la instalación eléctrica con una distancia de apertura de los contactos de al menos 3mm., dicho disposi- tivo de desconección deberá preveerse en la instalación fija. ! Si su aparato está provisto de cable de alimentación y enchufe, deberá ser dispuesto de manera que el enchufe quede accesible. Informaciones técnicas Datos técnicos

Modelo HDMI 91 IXDimensiones ancho 89.8 cmaltura 94.8/124 cmprofundidad 70 cmØ del tubo de evacuación 15cmPeso bruto 39 KgAbsorción Total 260 WMotor 1x180 WBombillas 4x20 WCapacidad 560 m

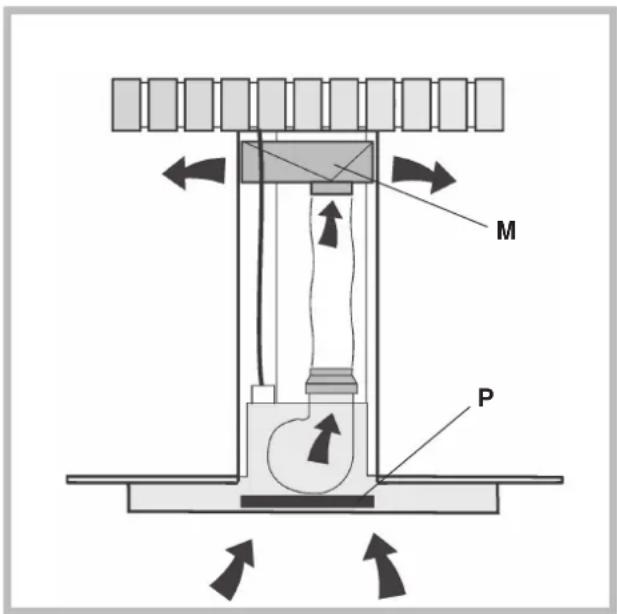

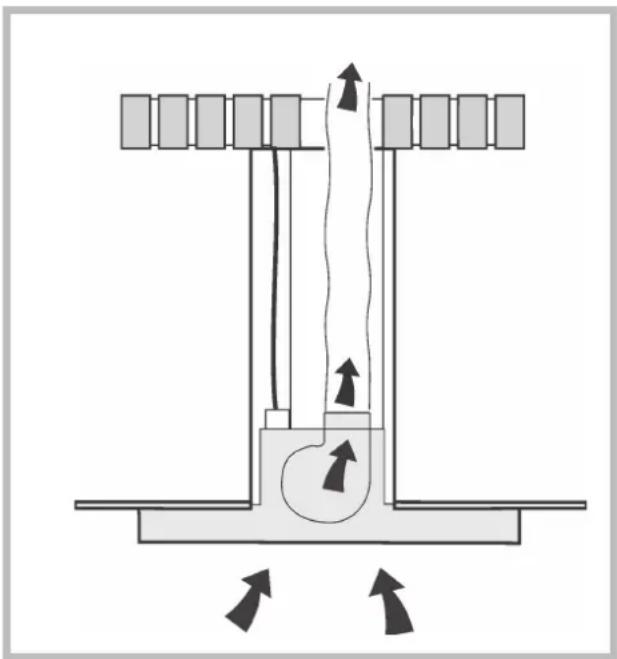

La campana puede ser de versión filtrante o versión aspiradora. Decida al principio el tipo de instalación (aspiradora o filtrante). Para mejorar las prestaciones, aconsejamos instalar la campana en la versión aspiradora (si es posible). Versión filtrante La campana aspira el aire de la cocina, impregnado de humos y olores, depurándolo a través de los filtros antigrasa y el filtro de carbón, para volver a introducirlo ya limpio en la habitación. Para esta versión es necesario un deflector de aire (M) y un filtro de carbón (P). Es necesario sustituir periódicamente el filtro de carbón para asegurar una eficacia constante. Si la campana no tiene filtro de carbón, solicítelo al revendedor. Descripción Versión aspiradora La campana aspira el aire de la cocina, impregnado de humos y olores, haciéndolo pasar a través de los filtros antigrasa, y luego lo expulsa mediante un conducto de evacuación. En esta versión no es necesario utilizar el filtro de carbón.

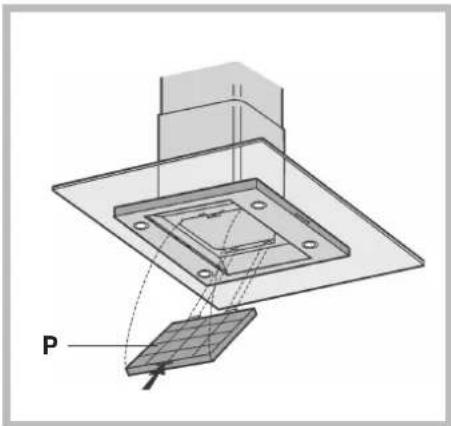

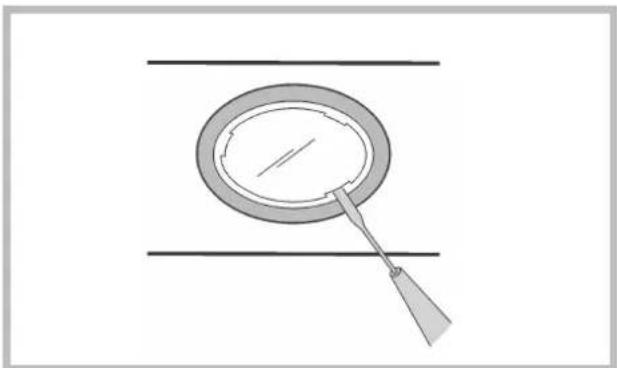

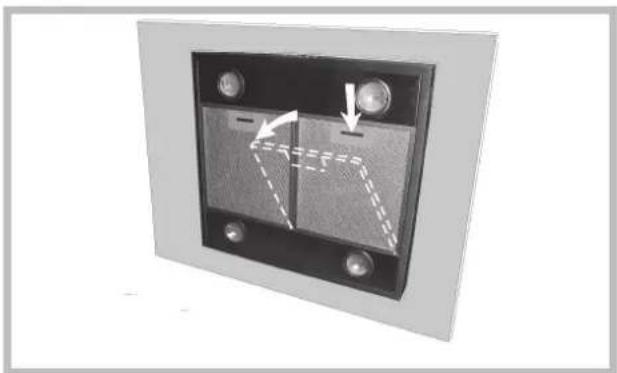

P38 Funcionamiento Mandos Tecla aumento velocidad Presionando varias veces esta tecla, se aumenta la velocidad del motor hasta llegar a la velocidad máxima. Tecla velocidad intensiva Acciona el motor a la velocidad intensiva por 10 minutos, tras los cuales el motor vuelve a funcionar a la velocidad previamente configurada. Tecla iluminación Enciende / Apaga las luces. Tecla motor Activa / Desactiva el motor. El motor se activa a la última velocidad previamente configurada. Tecla disminución velocidad Presionando varias veces esta tecla, se disminuye la velocidad del motor hasta llegar a la velocidad mínima. ILUMINACIÓN MOTOR DISMINUCIÓN AUMENTO VELOCIDAD INTENSIVA E39 Desmontaje del filtro de carbón: Si el aparato se utiliza en versión filtrante, es necesario sustituir el filtro de carbón (P). En primer lugar quite los filtros metálicos antigrasa. Empuje el retén hacia adentro y quite el filtro de carbón de su alojamiento. Coloque un filtro de carbón nuevo del mismo tipo invirtiendo las operaciones. Sustituya el filtro de carbón aproximadamente cada 6 meses, dependiendo del uso. Sustitución de las bombillas Prestar especial ATENCIÓN durante la ejecución de esta operación, recuerde además que es necesario quitar la tensión al aparato. Para cambiar las bombillas halógenas, abrir la tapa haciendo palanca en las ranuras correspondientes. Cambiar por bombillas del mismo tipo. ATENCIÓN: No tocar la bombilla nueva directamente con las manos. ! Antes de proceder a cualquier operación de limpieza o de mantenimiento es necesario desconectar el aparato. ! Para evitar un posible riesgo de incendio, atenerse a las instrucciones indicadas respecto a la limpieza de los filtros antigrasa y a la eliminación de eventuales depósitos de grasa sobre el aparato. Un mantenimiento cuidadoso garantiza un buen funcionamiento y un rendimiento duradero. Limpieza de la campana La eliminación de los eventuales depósitos de grasa en el aparato debe ser efectuada periódicamente en base a la frecuencia de uso (al menos cada 2 meses). Evitar el empleo de productos abrasivos o corrosivos. Para la limpieza externa de los aparatos pintados, servirse de un paño humedecido con agua tibia y detergente neutro; para la de los aparatos de acero, cobre o latón se aconseja el uso de productos específicos, siguiendo las instrucciones indicadas en los mismos. Para la limpieza interna del aparato, usar un paño o pincel embebido en alcohol etílico de quemar. Limpieza de los filtros antigrasa Para quitar los filtros antigrasa, en correspondencia con la manilla, empuje el retén hacia adentro y tire del filtro hacia abajo. Lave los filtros con detergente neutro a mano o en lavavajillas. En el caso de lavado en lavavajillas, la decoloración eventual del filtro no compromete de ningún modo la funcionalidad del mismo. Limpie los filtros antigrasa aproximadamente cada 2 meses, dependiendo del uso. Mantenimiento

P40 Precauciones y consejos Seguridad general ! La distancia mínima entre la superficie de soporte de las ollas sobre la placa de cocción y la parte inferior de la campana debe ser de 65 cm. Si las instrucciones de instalación de la placa de cocción indican una distancia mayor, la misma deberá ser tenida en consideración. ! ATENCIÓN: este aparato debe contar con una descarga a tierra. En las operaciones de conexión eléctrica, cerciórese que la toma de corriente esté dotada de conexión a tierra. ! Evitar el uso de materiales o sustancias inflamables cerca del aparato. ! En el caso de freír tener suma atención al peligro de incendio que constituyen el aceite y las grasas. Particularmente peligroso por su inflamabilidad es el aceite ya usado. ! No usar parrillas eléctricas descubiertas. ! Se aconseja no posicionar pesos excesivos sobre la campana. Evacuación de aire Si su aparato se debe instalar en la versión Aspiradora, predisponga el agujero y el conducto de evacuación de aire. Para obtener resultados óptimos en las versiones aspirantes, es importante utilizar un tubo de evacuación que tenga: una longitud mínima indispendable; el menor número posible de curvas (ángulo máximo de la curva 90°);material aprobado según la normativa en vigor (depende del estado); parte interior lo más liso posible. Además, se aconseja evitar cambios drásticos de la sección del tubo (diámetro aconsejado: 150 mm). ! El aire viciado no debe ser absorbido por un tubo o conducto que sirva al mismo tiempo para la absorción del humo descargado por otros aparatos que no funcionan con energía eléctrica (instalaciones de calefacción central, radiadores, calentadores, etc...). ! La descarga del aire viciado debe hacerse según las prescripciones de las autoridades competentes. Además el aire de descarga no tiene que ser eliminado a través de una cavidad de la par ed a menos que dicha cavidad esté destinada a tal fin. ! Proveer una adecuada aireación del local si la campana se usa simultáneamente con otros aparatos que no funcionan con energía eléctrica (estufas a gas, carbón, queroseno, etc...). En tal caso la campana extractora, al evacuar el aire, podría crear una presión negativa en la habitación. La presión negativa del local no debe superar los 0,04 mbar, para evitar la reabsorción de los gases de la fuente de calor. Por lo tanto es necesario proveer el local de tomas de aire que aseguren un flujo constante de aire puro. Eliminación En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. E41
