MANUALE UTENTE HDMI 91 IX Ariston Thermo

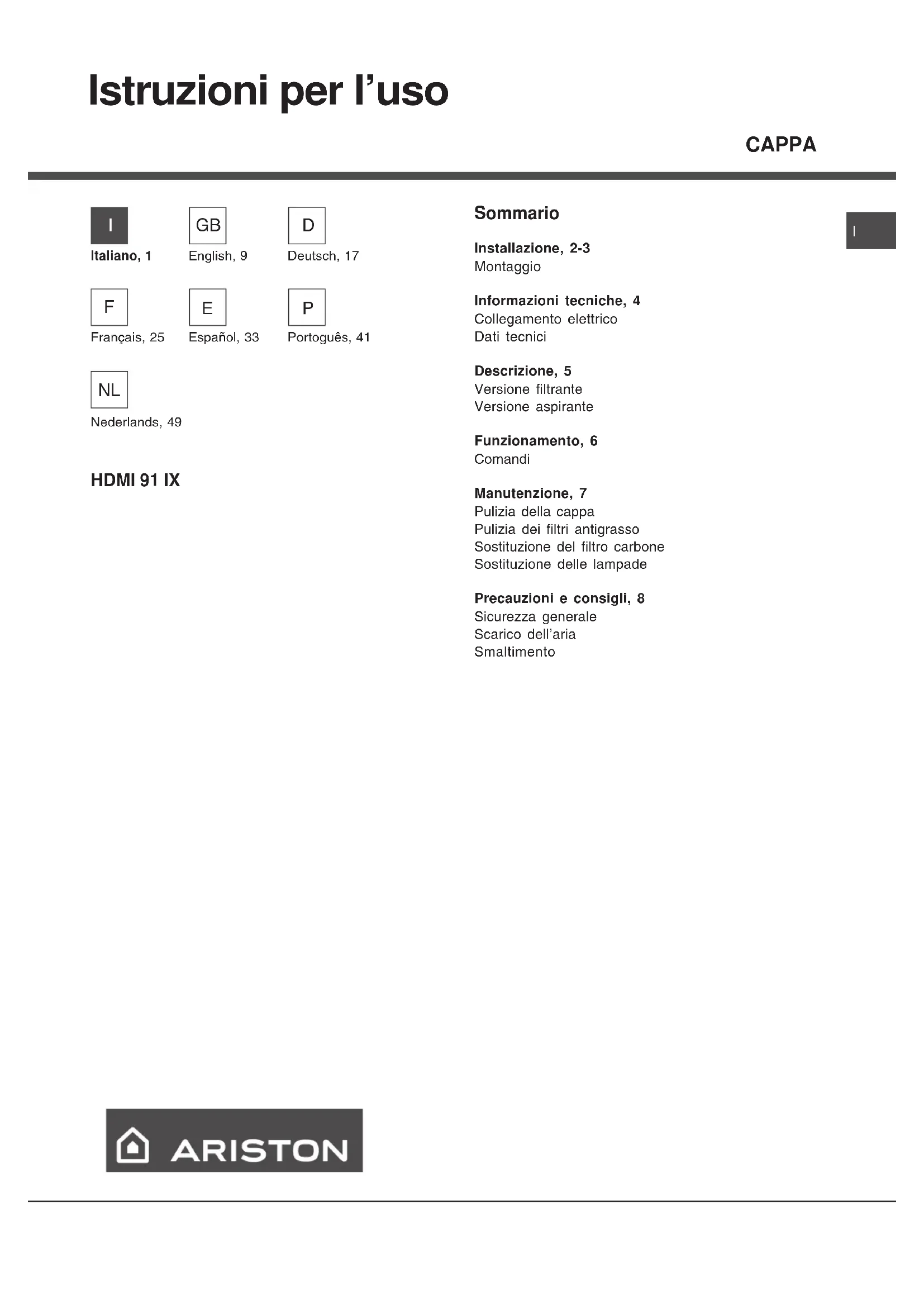

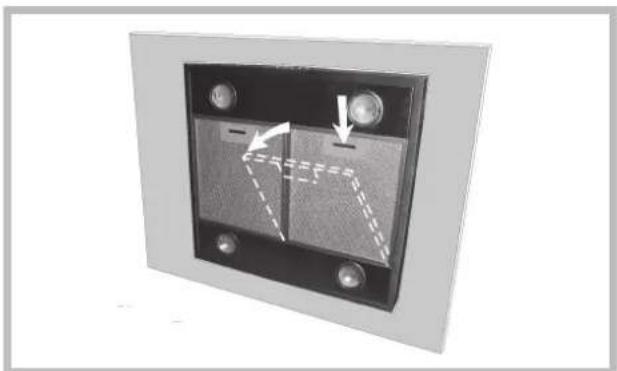

Sommario Installazione, 2-3 Montaggio Informazioni tecniche, 4 Collegamento elettrico Dati tecnici Descrizione, 5 Versione filtrante Versione aspirante Funzionamento, 6 Comandi Manutenzione, 7 Pulizia della cappa Pulizia dei filtri antigrasso Sostituzione del filtro carbone Sostituzione delle lampade Precauzioni e consigli, 8 Sicurezza generale Scarico dell’aria Smaltimento HDMI 91 IX Istruzioni per l’uso CAPPA Italiano, 1English, 9Deutsch, 17Français, 25Español, 33Portoguês, 41 Nederlands, 492 Installazione Montaggio Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtri antigrasso (per le istruzioni vedere paragrafo “Pulizia dei filtri antigrasso” sotto il capitolo “Manutenzione”).

1) Usando l'apposita maschera di foratura praticare

i fori per il fissaggio al soffitto sulla verticale del vostro piano di cottura; fare attenzione a tutte le indicazioni per il posizionamento finale dell'apparecchio. Tenere presente che uno degli assi della maschera deve corrispondere con l'asse dei comandi della cappa.

2) Fissare la staffa (A) al soffitto mediante le viti

e tasselli in dotazione; fare attenzione perché il posizionamento della staffa determina la posizione finale dell'apparecchio: il lato con l'asola B corrisponde al lato opposto ai comandi.

3) Fissare la struttura telescopica alla staffa

mediante 4 viti C (in dotazione), facendo passare il tubo evacuazione aria all'interno della struttura telescopica e l'alimentazione elettrica attraverso l'apposito foro della staffa (il tubo evacuazione aria non è in dotazione). Regolare l’altezza della struttura tenendo conto che l’altezza della cappa è di 56 mm e che la distanza della cappa dal piano cottura deve essere minimo 650 mm. Una volta regolata l’altezza, bloccare la struttura telescopica con 8 viti e 8 rondelle (D) – (2 viti e 2 rondelle su ogni lato). ATTENZIONE: sulla struttura telescopica è presente solo 1 vite ed 1 rondella, le altre 7 prelevarle dal sacchetto accessori.

4) Versione aspirante:

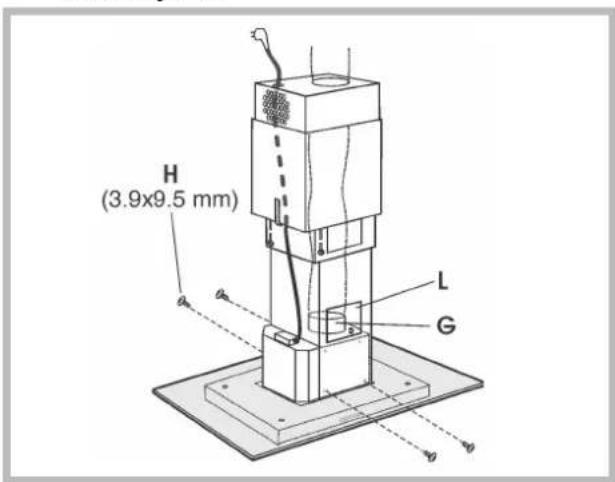

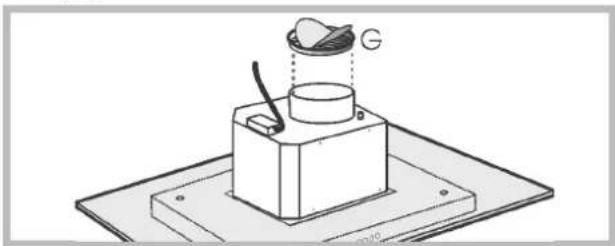

a) Prendere il tubo superiore (quello con le asole rotonde) ed infilarlo sulla struttura telescopica, con le asole situate in alto; fissare il tubo alla staffa con 2 viti (E). b) Prendere il tubo inferiore (F) ed infilarlo allo stesso modo dell'altro; farlo scorrere verso l'alto e fermarlo in quella posizione con del nastro adesivo. c) Prendere la flangia dotata di valvola metallica (G) e montarla sulla bocca uscita aria della cappa, esercitando una leggera pressio- ne. d) Fissare la cappa alla struttura telescopica mediante 4 viti H (in dotazione). Tramite le aperture L fissare il tubo evacuazione aria alla flangia G.

e) Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione (riferimento paragrafo “Collegamento elettrico”). f) Togliere il nastro adesivo e far scendere il tubo inferiore verso il basso, appoggiandolo delicata- mente sull'apparecchio. g) Verificare se il filtro carbone P è già installato; per la versione aspirante tale filtro non è neces- sario, per cui rimuoverlo (vedere istruzioni al paragrafo “Sostituzione filtri carbone”). h) A questo punto l'installazione è ultimata; si possono rimontare i filtri antigrasso.

5) Versione filtrante:

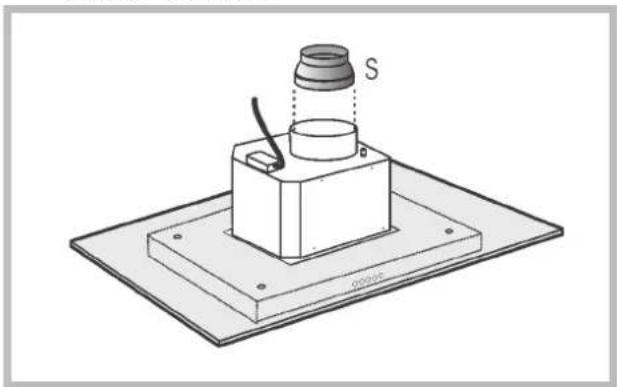

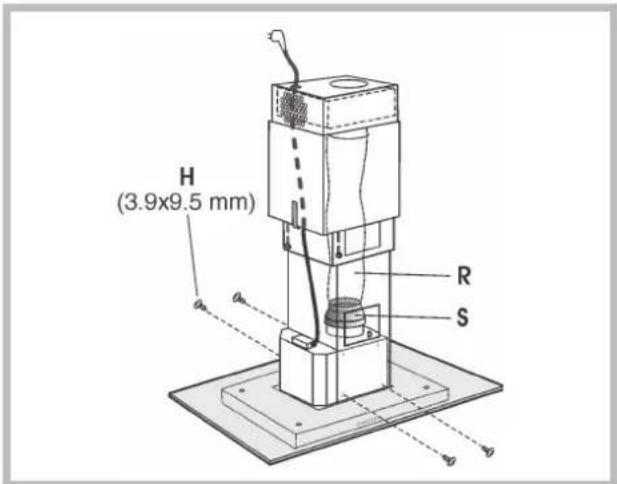

a) Infilare il deflettore aria (M) nella struttura. b) Attraverso le aperture N, montare la flangia (Q) al deflettore (M) bloccandola con movimento rotatorio. Fissare alla flangia (Q) un tubo flessi- bile (R) per l'evacuazione dell'aria (il tubo flessibile non è in dotazione). c) Prendere il tubo superiore (quello con le asole rotonde) ed infilarlo sulla struttura telescopica, con le asole situate in alto; fissare il tubo alla staffa con 2 viti (E) - figure a pag. precedente. d) Prendere il tubo inferiore (F) ed infilarlo allo stesso modo dell'altro; fatelo scorrere verso l'alto e fermarlo in quella posizione con del nastro adesivo - figure a pag. precedente. e) Prendere la riduzione (S) e montarla sulla bocca uscita aria della cappa, esercitando una leggera pressione. f) Fissare la cappa alla struttura telescopica mediante 4 viti H (in dotazione). g) Fissare il tubo evacuazione aria (R) alla riduzio- ne (S). h) Effettuare il collegamento elettrico della cappa mediante il cavo di alimentazione (riferimento paragrafo “Collegamento elettrico”).

i) Togliere il nastro adesivo e far scendere il tubo

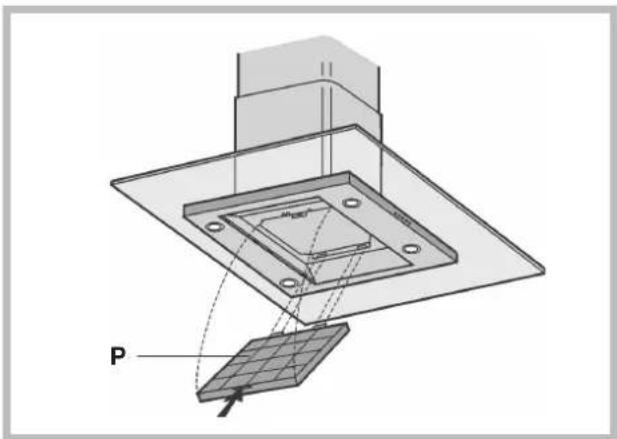

inferiore verso il basso, appoggiandolo delicata- mente sull'apparecchio. l) Verificare se il filtro carbone P è già installato; per la versione filtrante è necessario tale filtro, per cui installarlo infilando le 2 linguette del filtro nell'apposita sede e facendolo ruotare verso l'alto. m) A questo punto l'installazione è ultimata; si possono rimontare i filtri antigrasso.

Collegamento elettrico ! Predisporre l’alimentazione elettrica all’interno del tubo telescopico. ! Nell’operazione di collegamento elettrico verificare che i valori di tensione corrispondano con quelli indicati nella targa inserita all’interno dell’apparecchio. ! Se il Vostro apparecchio non è provvisto di cavo flessibile non separabile e di spina, o di altro dispositivo che assicuri la onnipolare disinserzione dalla rete, con una distanza di apertura dei contatti di almeno3 mm, allora tali dispositivi di separazione dalla rete devono essere previsti nell'installazione fissa. ! Se il Vostro apparecchio è provvisto di cavo alimentazione e di spina, porre l'apparecchio in modo che la spina sia accessibile. Informazioni tecniche Dati tecnici

Modello HDMI 91 IXDimensioni larghezza 89.8 cmaltezza 94.8/124 cmprofondità 70 cmØ del tubo di scarico 15 cmPeso lordo 39 KgAssorbimento Totale 260 WMotore 1x180 WLampade 4x20 WPortata 560 m

Filtri antigrassoSuperficiedi aspirazione 944 cm

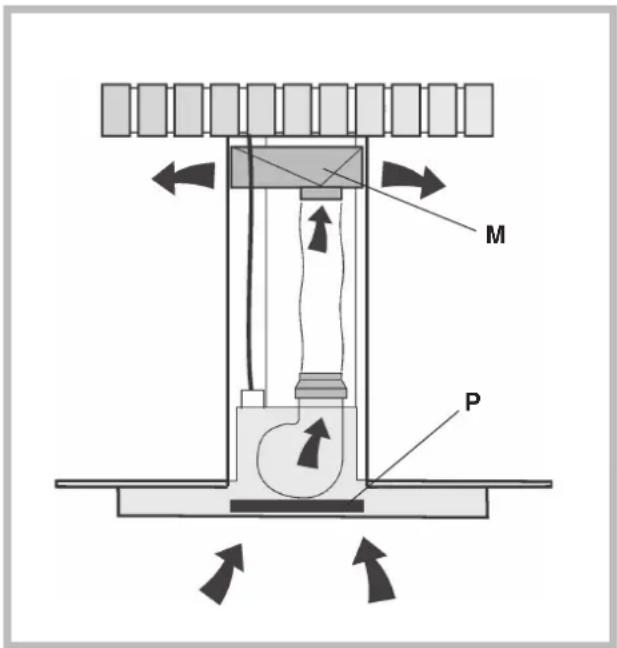

La cappa puo’ essere in versione filtrante o in versione aspirante. Decidere sin dall’inizio il tipo di installazione. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile). Versione filtrante La cappa aspira l’aria della cucina impregnata di fumi e di odori, depurandola attraverso i filtri anti-grasso ed il filtro carbone per poi re-immetterla pulita nella stanza. Per questa versione è necessario un deflettore aria (M) ed un filtro al carbone (P). Per una costante efficienza, è necessario sostituire periodicamente il filtro al carbone. Se la cappa non è dotata del filtro al carbone, richiederlo al rivenditore. Descrizione

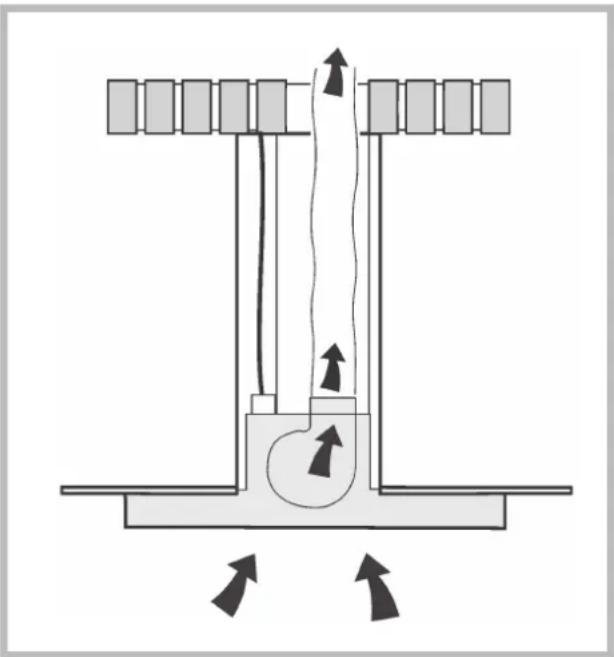

Versione aspirante La cappa aspira l’aria della cucina impregnata di fumi e di odori facendola passare attraverso i filtri anti-grasso, poi la espelle all’esterno attraverso un condotto di scarico. In questa versione non è necessario utilizzare il filtro al carbone.

Funzionamento Comandi Tasto aumento velocità Pigiando ripetutamente questo tasto, si aumenta la velocità del motore sino ad arrivare alla massima. Tasto velocità intensiva Aziona il motore alla velocità intensiva, per 10 minuti, dopodiché il motore ritorna a funzionare alla velocità impostata in precedenza. Tasto illuminazione Accende / Spegne le luci. Tasto motore Attiva / Disattiva il motore. Il motore si attiva all’ultima velocità impostata in precedenza. Tasto decremento velocità Pigiando ripetutamente questo tasto, si decrementa la velocità del motore sino ad arrivare alla minima. ILLUMINAZIONE MOTORE DECREMENTO AUMENTO VELOCITÀ INTENSIVA

Sostituzione del filtro carbone Nel caso d'uso dell'apparecchio in versione filtrante, sarà necessario sostituire il filtro al carbone (P). Togliere innanzi tutto i filtri metallici antigrasso. Spingere il fermo verso l'interno e rimuovere il filtro carbone dalle apposite sedi. Riposizionare un filtro carbone nuovo dello stesso tipo invertendo le operazioni. Sostituire il filtro carbone mediamente ogni 6 mesi, in rapporto all'uso. Sostituzione delle lampade Prestare particolare ATTENZIONE nell’effettuare questa operazione, inoltre ricordare che è necessario togliere la tensione. Per sostituire le lampade alogene aprire il coperchio facendo leva sulle apposite fessure. Sostituire con lampade dello stesso tipo. ATTENZIONE: non toccare la nuova lampada a mani nude. ! Prima di procedere a qualsiasi operazione di pulizia o manutenzione è necessario togliere tensione. ! Per evitare un possibile rischio di incendio attenersi alle istruzioni indicate per la pulizia dei filtri antigrasso e la rimozione di eventuali depositi di grasso sull’apparecchio. Un'accurata manutenzione garantisce un buon funzio- namento ed un buon rendimento nel tempo. Pulizia della cappa La rimozione di eventuali depositi di grasso dall'apparecchio va effettuata periodicamente in rapporto all'uso (almeno ogni 2 mesi). Evitare l'uso di prodotti contenenti abrasivi o corrosivi. Per la pulizia esterna di apparecchi verniciati adoperare un panno inumidito con acqua tiepida e detersivo neutro; per la pulizia esterna di apparecchi in acciaio, rame od ottone è consigliato l'uso di prodotti specifici, seguendo le istruzioni indicate sul prodotto; per la pulizia interna dell'apparecchio usare un panno/pennello imbevuto di alcool etilico denaturato. Pulizia dei filtri antigrasso Per togliere i filtri antigrasso, in corrispondenza della maniglia spingere il fermo verso l'interno e tirare il filtro verso il basso. Lavare i filtri con detersivo neutro a mano o in lavastoviglie. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri. Pulire i filtri antigrasso mediamente ogni 2 mesi, in rapporto all'uso. Manutenzione

Precauzioni e consigli Sicurezza generale ! La distanza minima tra la superficie di supporto delle pentole sul piano di cottura e la parte inferiore della cappa deve essere 65 cm. Se le istruzioni per l’installazione del piano di cottura specificano una distanza maggiore, questa deve essere tenuta in considerazione. ! ATTENZIONE: Questo apparecchio deve essere collegato a terra. Nell’operazione di collegamento elettrico assicurarsi che la presa di corrente sia munita di collegamento di terra. ! Evitare l’uso di materiali che causano fiammate (flambè) nelle immediate vicinanze dell’apparecchio. ! Nel caso di fritture fare particolarmente attenzione al pericolo di incendio che costituiscono olio e grassi. Particolarmente pericoloso per la sua infiammabilità è l’olio già usato. ! Non usare griglie elettriche scoperte. ! Si raccomanda di non posizionare pesi eccessivi sopra la cappa. Scarico dell’aria Se il vostro apparecchio deve essere istallato in versione Aspirante, predisporre il foro ed il condotto di scarico dell’aria. Per ottenere condizioni ottimali nelle versioni aspiranti, utilizzare un tubo per lo scarico dell’aria che abbia: lunghezza minima indispensabile, minor numero possibile di curve (angolo massimo della curva: 90°), materiale approvato normativamente (a seconda dello Stato), lato interno piú liscio possibile. Si consiglia inoltre di evitare cambiamenti drastici di sezione del tubo (diametro: 150 mm). ! L'aria raccolta non deve essere convogliata in un condotto usato per lo scarico di fumi di apparecchi alimentati con energia diversa da quella elettrica (impianti di riscaldamento centralizzati, termosifoni, scaldabagni ecc.). ! Per lo scarico dell'aria da evacuare rispettare le prescrizioni delle autorità competenti. Inoltre l'aria da scaricare non deve essere eliminata attraverso una cavità del muro a meno che tale cavità non sia destinata a questo scopo. ! Prevedere un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica (stufe a gas, ad olio, a carbone ecc), vengono usati contemporaneamente. Infatti la cappa aspirante evacuando l'aria potrebbe creare una pressione negativa nella stanza. La pressione negativa del locale non deve superare i 0,04 mbar, evitando così il risucchio dei gas di scarico della fonte di calore. Pertanto attrezzare il locale con delle prese d’aria che alimentino un flusso costante di aria fresca. Smaltimento La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
