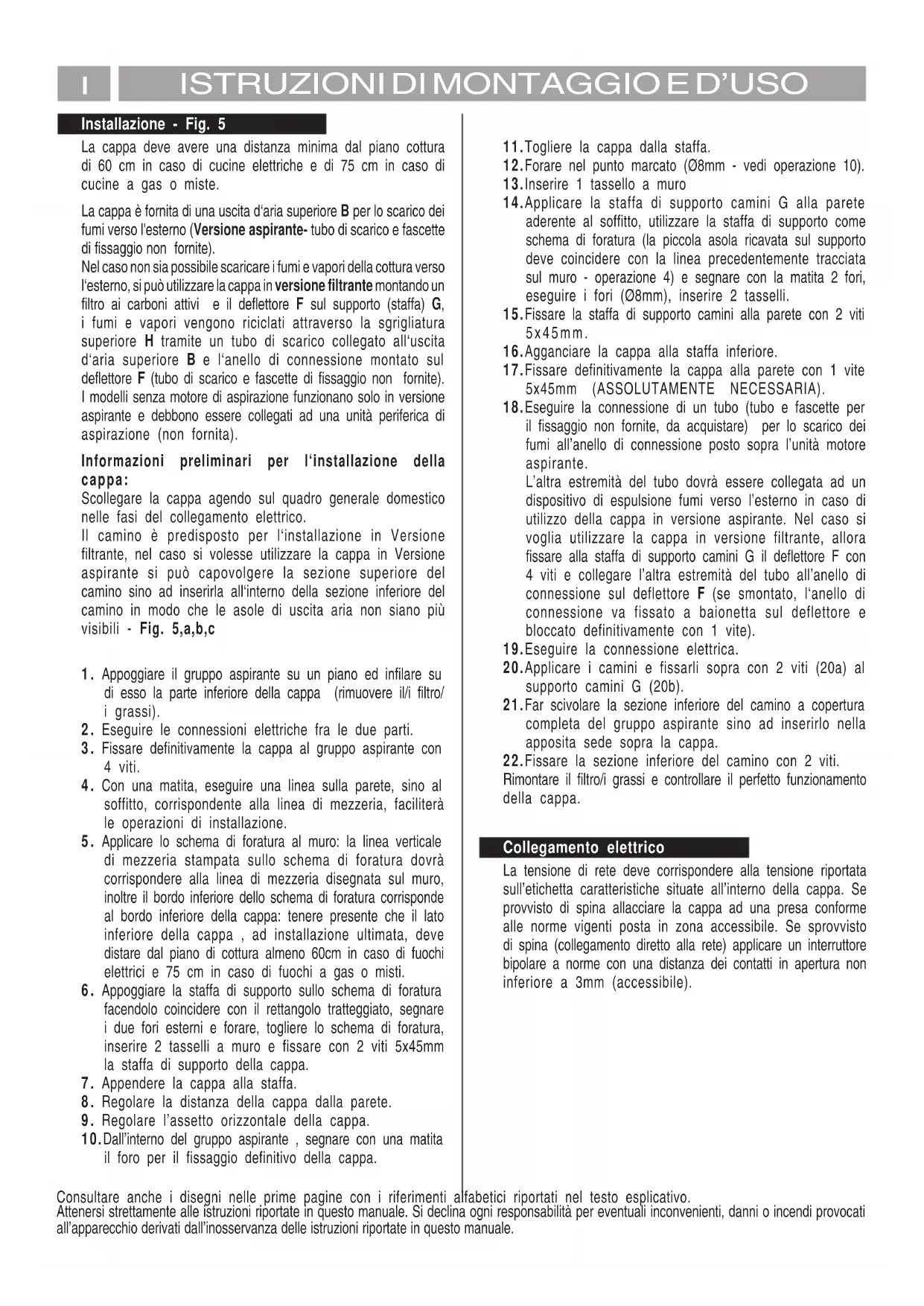

Installazione - Fig. 5

La cappa deve ave una distanza minima dal piano cottura di 60 cm in caso di cucine elettriche e di 75 cm in caso di cucine a gas o miste.

La cappa è fornita di una uscita d'aria superiore B per lo scarico dei fumi verso l'esterno (Versione aspirante-tubo di scarico e fascette di fissaggio non fornite).

Nel caso non si possibile scaricare i fumi e vapori della cottura verso l'esterno, si può utilizzare la cappa in versione filtrante montando unchio. Il deflettore F sul supporto (staffa) G, i fumi e vapori vengono riciclati detraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all'uscita d'aria superiore B e l'anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite). I modelli sono motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita).

Informazioni preliminari per l'installazione della cappa:

Scollegare la cappa agenda sul quadro generale domestico nelle fasi del collegamento elettrico.

Il camino è predisporto per l'installazione in Versione filtrante, nel caso si volessse utilizzato la cappa in Versione aspirante si può capovolgere la sezione superiore del camino sino ad inserirla all'interno della sezione inferiore del camino in modo che le asole di uscita aria non siano più visibili - Fig. 5,a,b,c

1. Appoggiare il gruppo aspirante su un piano ed infrilare su diesso la parte inferiore della cappa (rimuovere il/i filtro/ i grassi).
2. Eseguire le connessioni elettriche fra le due parti.
3. Fissare definitivement la cappa al gruppo aspirante con 4 viti.
4. Con una matita, eseguire una linea sulla parete, sino al soffitto, corrispondente alla linea di mezzeria, facilitare le operazioni di installment.
5. Applicare lo schema di foratura al muro: la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sul muro, inoltre il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa: tenere presente che il lato inferiore della cappa, ad installatione ultimata, deve distare dal piano di cottura almeno 60cm in caso di fuochi elettrici e 75 cm in caso di fuochi a gas o misti.
6. Appoggiare la staffa di supporto sullo schema di foratura facendolo coincidere con il rettangolo tratteggiato, segnare i due fori esterni e forare, togliere lo schema di foratura, inseire 2 tasselli a muro e fissare con 2 viti 5 × 45 ~mm la staffa di supporto della cappa.
7. Appendere la cappa alla staffa.
8. Regolare la distance della cappa alla parete.
9. Regolare l'assetto orizzontale della cappa.
10. Dall'interno del gruppo aspirante, segnare con una matita il foro per il fissaggio definitivo della cappa.

11.Togliere la cappa alla staffa.
12. Forare nel punto marcato (Ø8mm - vedi operazione 10).
13. Inserire 1 tassello a muro
14. Applicare la staffa di supporto camini G alla parete aderente al soffitto, utilizzare la staffa di supporto come schema di foratura (la piccola asola ricavata sul supporto delve coincidere con la linea precedentamente tracciata sul muro - operazione 4) e segnare con la matita 2 fori, eseguire i fori (08mm) , inseire 2 tasselli.
15. Fissare la staffa di supporto camini alla parete con 2 viti 5 × 45 ~mm .
16. Agganciare la cappa alla staffa inferiore.
17. Fissare definitivement la cappa alla parete con 1 vite 5 × 45 ~mm (ASSOLUTAMENTE NECESSARIA).
18. Eseguire la connessione di un tubo (tubo e fascette per il fissaggio non fornite, da acquistare) per lo scarico dei fumi all'anello di connessioneosto sopra l'unita motore aspirante.

L'altra estremità del tubo dovra essere collegata ad un dispositivo di espulsione fumi verso l'esterno in caso di utilizzato della cappa in versione aspirante. Nel caso si voglia utilizzare la cappa in versione filtrante, allora fissare alla staffa di supporto camini G il deflettore F con 4 viti e collegare l'altra estremità del tubo all'anello di connessione sul deflettore F (se smontato, l'anello di connessione va fissato a baionetta sul deflettore e bloccato definitivement con 1 vite).

1. Eseguire la connessione elettrica.
2. Applicare i camini e fissarli sopra con 2 viti (20a) al supporto camini G (20b).
3. Far scivolare la sezione inferiore del camino a copertura completa del gruppo aspirante sino ad inserirlo nella apposita sede sopra la cappa.
4. Fissare la sezione inferiore del camino con 2 viti. Rimontare il filtrò/ì grassi e controllare il perfetto funzionamento della cappa.

Collegamento elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situate all'interno della cappa. Se provvisto di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile. Se provvisto di spina (collegamento diretto alla rete) applicare un Interruttore bilpolarare a norme con una distanza dei contatti in aperture non inferiore a 3mm (accessibile).

Descrizione della cappa - Fig. 1

1 Pannello di controllo
2 Filtrato antigrasso
3 Maniglia di sgancio del filtro antigrasso
4 Lampada alogena
5 Schermovapori
6 Camino telescopico
7 Uscita aria (solo per utilizzo in versione filtrante)

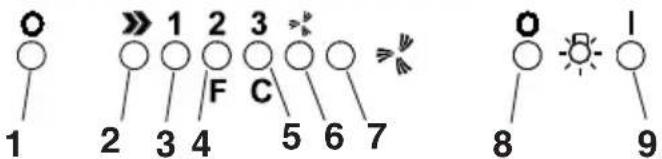

Funzionamento - Modello con controli elettronici

1-Tasto OFF motore
2-Tasto ON e tasto di selezione della velocità del motore 1-2-3-1-2...
3-Ledindicazione Velocita1
4- Led individazione Velocità 2 e saturazione filtro antigrasso (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla pulizia dei filtri antigrasso).
5- Led individazione Velocità 3 e saturazione filtro ai carboni attivi (in quest'ultimo caso il Led emette una segnalazione intermittente - Vedere le istruzioni relative alla sostituzione dei filtri ai carboni attivi).

Attenzione! Il dispositorio di segnalazione saturazione del filtrato ai carboni attivi è disattivato.

Nel caso si voglia installare unrello al carbone attivo, alla attendare il disposietivo di segnalazione saturazione.
futto al carbone attivo, a tal fine premeire contemporaneamente i tasti 2 e 7 per 3 secondi: all'inizio di questa procedura lampeggerà solo il LED 4, passati i 3 secondi inizierà a lampeggiare anche il LED'5 per indicare che il disposietivo di controllo saturazione flltro al carbone attivo e ora attivo.

Per disattivarlo ripremere i due tasti: dopo 3 secondi il LED 5 smettera di lampeggiare, il dispositivo è disattivato.

6 - Led individazione velocità intensiva
7 - Tasto insertimento velocità intensiva.

Si consiglia diutilizzarequesta velocità quando la concentrazione di fumi e odori e particolarmente intensa (per esempio quando si cucina del pesce o si eseguono delle fritture).

Una volta insertita, la velocità intensiva rimarra in funzione per 5 minuti circa,dopodiché la cappa ritornera alla velocità precedentemente selezionata (da 1 a 3) o addirittura si spegne se precedentemente non era stata selezionata nessuna velocità. Per disinserire l'intensivo prima che siano passati i 5 minuti premere il tasting 1 o il tasting 2.

8 - Tasto spegnimento luci
9 - Tasto accensione luci

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'apparecchio dall'alimentazione elettrica estrando la spina e collegatelo poi nuovamente. Nel caso in cui I'anomalia di funzionamento dovesse perdurare, rivolversi al servizio d'assistenza.

Funzionamento - Modello con Pulsantiera

Descrizione pannello di controllo e funzionamento della cappa

a.taste ON/OFF luci

b.tasto OFF/ON aspirazione e selezione potenza minima
c.tasto selezione potenza di aspirazione media
d.tasto selezione potenza di aspirazione massima
e. spia di funzionamento (prevista nel modello con pulsanti rotondi)

Usare la potenza di aspirazione magiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Pulizia

La cappa va frequentlymente pulita, sia internamente che esternamente. Per la pulizia usare un panno inumidito con alcool denaturato o detersivi liquidi neutri. Evitare l'uso di prodotti contententi abrasivi.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

Manutenzione

Prima di qualsiasi lavoro di manutenzione scollegare la cappa alla corrente.

Filtro antigrasso

Deve essere pulito una volta al mese(e, nel caso di modello con pannello di controllo elettronico, agli volta che lampeggia il LED 4 - vedi pagina precedente), con detergenti non aggressivi, manually oppure in lavastoviglie a basse temperature ed a ciclo breve.

Per smontare il filtro grassi tirare la maniglia di sgancio a molla (f) - (Fig. 2).

Solo per modello con pannello di controllo elettronico:

Dopo aver lavato il filtro antigrasso, premere il tasto 1 (vedi pagina precedente) per 3 secondi circa, sino a che il sistema emette un segnale acustico (bip).

II led 4 smetterà di lampeggiare.

Filtro al carbone (solo per versione filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura.

Il filtrato al carbone più essere rievato agli due mesi (e, nel caso di modello con pannello di controllo elettronico, agli volta che lampeggia il LED 5 - vedi pagina precedente) in acqua calda e detergenti idonei o in lavastoviglie a 65^ (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completoenza stoviglia all'interno).

Togliere l'acqua in effessoswana rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100^ per asciugarlo definitivamente.

Sostituire il materassino agli 3 anni e agli volta che il panno risulta danneggiato.

Rimuovere il telaio reggi fatto togliendo la vite (g) che lo fissa alla cappa (Fig. 3).

Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j).

Solo per modello con pannello di controllo elettronico:

Dopo aver lavato o sostituito il filtro a carbone attivo, premere il tasto 1 (vedi pagina precedente) per 3 secondi circa, sino a che ilsystema emette un segnale acustico (bip).

II led 5 smetterà di lampeggiare.

Sostituzione lampade - Fig. 4

Accedere al vano lampada - in base al modello posseduto procedere come segue:

estrarre la protezione facendo leva con un piccolo giravite a taglio o simile utensile (fig. 4.1)

oppure

premere sulla plafoniera e rilasciare per aprire (fig. 4.2).

Sostituire la lampada danneggiata.

Utilizzare solo lampade alogene da 20W max (G4), avendo cura di non toccarle con le mani.

Richiudere la plafoniera (fissaggio a scatto).

Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle lampade nella sede prima di chiamare l'assistenza tecnica.

Avertenze

Mai utilizzare la cappaenza griglia correttamente montata! L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi di apparecchi alimentati con energia diversa da quella elettrica. Deve essere sempre prevista un'adeguata areazione del locale quando una cappa e apparecchi alimentati con energia diversa da quella elettrica vengono usati contemporaneamente. E severamente vietato fare cibi alla fiamma sotto la cappa. L'impio di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto devese essere evitato in agli caso. La frittura devese essere fattà molto controlo ode evitare che l'olio surriscaldato prenda fuoco. Per le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
