MANUAL DE UTILIZADOR HC 9 IX Ariston Thermo

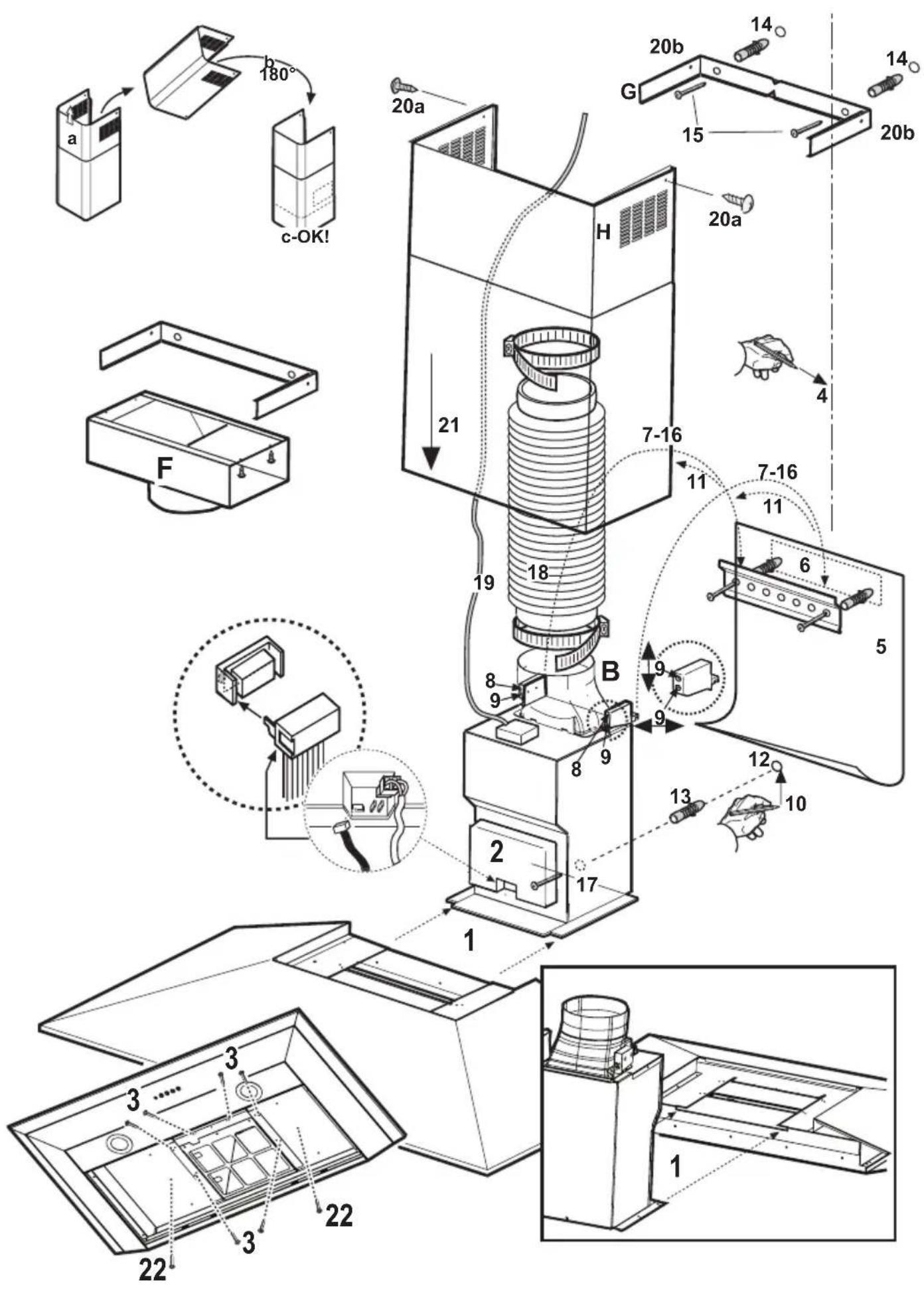

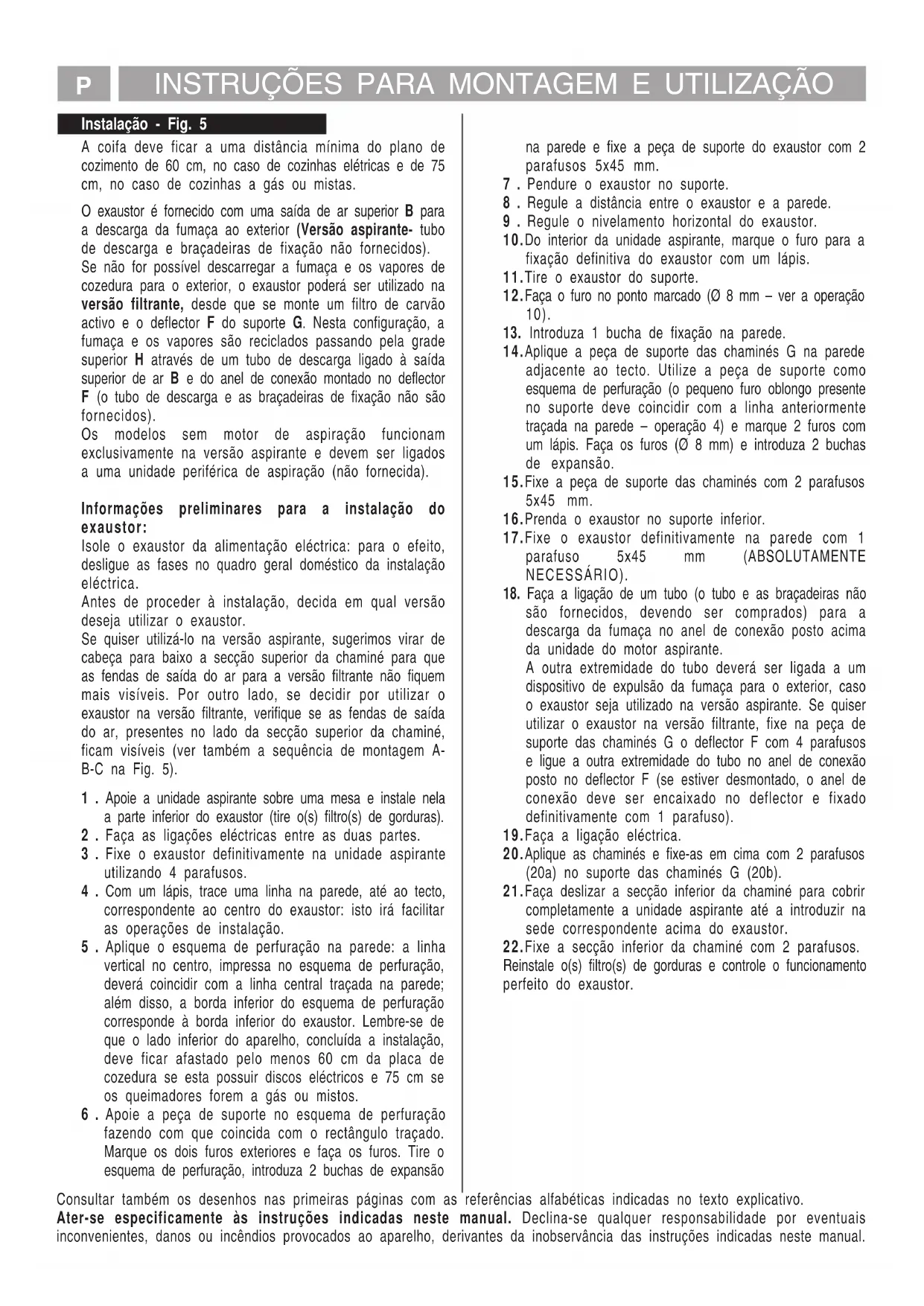

Consulte tambien los dibujos de las primeras páginas con las referencias alfabéticas del texto explicativo. Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. EInstalação - Fig. 5 A coifa deve ficar a uma distância mínima do plano de cozimento de 60 cm, no caso de cozinhas elétricas e de 75 cm, no caso de cozinhas a gás ou mistas. O exaustor é fornecido com uma saída de ar superior B para a descarga da fumaça ao exterior (Versão aspirante- tubo de descarga e braçadeiras de fixação não fornecidos). Se não for possível descarregar a fumaça e os vapores de cozedura para o exterior, o exaustor poderá ser utilizado na versão filtrante, desde que se monte um filtro de carvão activo e o deflector F do suporte G. Nesta configuração, a fumaça e os vapores são reciclados passando pela grade superior H através de um tubo de descarga ligado à saída superior de ar B e do anel de conexão montado no deflector F (o tubo de descarga e as braçadeiras de fixação não são fornecidos). Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida). Informações preliminares para a instalação do exaustor: Isole o exaustor da alimentação eléctrica: para o efeito, desligue as fases no quadro geral doméstico da instalação eléctrica. Antes de proceder à instalação, decida em qual versão deseja utilizar o exaustor. Se quiser utilizá-lo na versão aspirante, sugerimos virar de cabeça para baixo a secção superior da chaminé para que as fendas de saída do ar para a versão filtrante não fiquem mais visíveis. Por outro lado, se decidir por utilizar o exaustor na versão filtrante, verifique se as fendas de saída do ar, presentes no lado da secção superior da chaminé, ficam visíveis (ver também a sequência de montagem A- B-C na Fig. 5). 1 . Apoie a unidade aspirante sobre uma mesa e instale nela a parte inferior do exaustor (tire o(s) filtro(s) de gorduras). 2 . Faça as ligações eléctricas entre as duas partes. 3 . Fixe o exaustor definitivamente na unidade aspirante utilizando 4 parafusos. 4 . Com um lápis, trace uma linha na parede, até ao tecto, correspondente ao centro do exaustor: isto irá facilitar as operações de instalação. 5 . Aplique o esquema de perfuração na parede: a linha vertical no centro, impressa no esquema de perfuração, deverá coincidir com a linha central traçada na parede; além disso, a borda inferior do esquema de perfuração corresponde à borda inferior do exaustor. Lembre-se de que o lado inferior do aparelho, concluída a instalação, deve ficar afastado pelo menos 60 cm da placa de cozedura se esta possuir discos eléctricos e 75 cm se os queimadores forem a gás ou mistos. 6 . Apoie a peça de suporte no esquema de perfuração fazendo com que coincida com o rectângulo traçado. Marque os dois furos exteriores e faça os furos. Tire o esquema de perfuração, introduza 2 buchas de expansão na parede e fixe a peça de suporte do exaustor com 2 parafusos 5x45 mm. 7 . Pendure o exaustor no suporte. 8 . Regule a distância entre o exaustor e a parede. 9 . Regule o nivelamento horizontal do exaustor. 10.Do interior da unidade aspirante, marque o furo para a fixação definitiva do exaustor com um lápis. 11.Tire o exaustor do suporte. 12.Faça o furo no ponto marcado (Ø 8 mm – ver a operação 10).

13. Introduza 1 bucha de fixação na parede.

14.Aplique a peça de suporte das chaminés G na parede adjacente ao tecto. Utilize a peça de suporte como esquema de perfuração (o pequeno furo oblongo presente no suporte deve coincidir com a linha anteriormente traçada na parede – operação 4) e marque 2 furos com um lápis. Faça os furos (Ø 8 mm) e introduza 2 buchas de expansão. 15.Fixe a peça de suporte das chaminés com 2 parafusos 5x45 mm. 16.Prenda o exaustor no suporte inferior. 17.Fixe o exaustor definitivamente na parede com 1 parafuso 5x45 mm (ABSOLUTAMENTE NECESSÁRIO).

18. Faça a ligação de um tubo (o tubo e as braçadeiras não

são fornecidos, devendo ser comprados) para a descarga da fumaça no anel de conexão posto acima da unidade do motor aspirante. A outra extremidade do tubo deverá ser ligada a um dispositivo de expulsão da fumaça para o exterior, caso o exaustor seja utilizado na versão aspirante. Se quiser utilizar o exaustor na versão filtrante, fixe na peça de suporte das chaminés G o deflector F com 4 parafusos e ligue a outra extremidade do tubo no anel de conexão posto no deflector F (se estiver desmontado, o anel de conexão deve ser encaixado no deflector e fixado definitivamente com 1 parafuso). 19.Faça a ligação eléctrica. 20.Aplique as chaminés e fixe-as em cima com 2 parafusos (20a) no suporte das chaminés G (20b). 21.Faça deslizar a secção inferior da chaminé para cobrir completamente a unidade aspirante até a introduzir na sede correspondente acima do exaustor. 22.Fixe a secção inferior da chaminé com 2 parafusos. Reinstale o(s) filtro(s) de gorduras e controle o funcionamento perfeito do exaustor. INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO

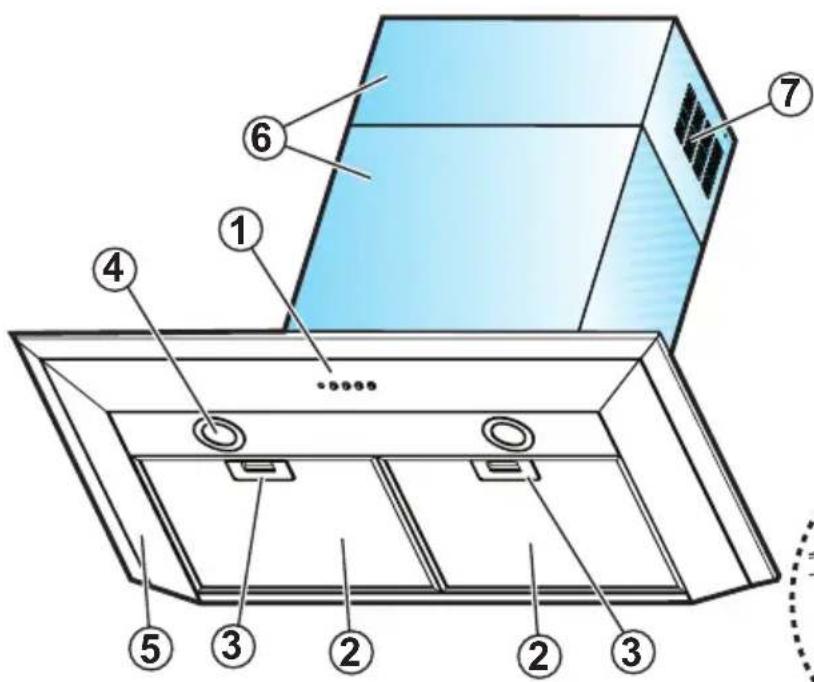

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.Conexão elétrica A tensão de rede deve corresponder à tensão indicada na etiqueta de características situada na parte interna da coifa. Se completo de plug conectar a coifa a uma tomada, conforme as normas vigentes, posta em zona acessível. Se não completo de plug (conexão direta à rede) aplicar um interruptor bipolar conforme normas com uma distância entre contactos em abertura não inferior a 3mm (acessível). Descrição do exaustor – Fig. 1 1 Painel de controlo 2 Filtro antigordura 3 Puxador para libertar o filtro antigordura 4 Lâmpada de halogéneos 5 Protecção contra os vapores 6 Chaminé telescópica 7 Saída do ar (só para a utilização na versão filtrante) Funcionamento – Modelo com controlos electrónicos

1- Botão OFF do motor

2- Botão ON e botão de selecção da

velocidade do motor 1 - 2 - 3 - 1 - 2...

3- Indicador de velocidade 1

4- Indicador de velocidade 2 e indicador de saturação do

filtro metálico para a gordura (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à limpeza dos filtros metálico para a gordura).

5- Indicador de velocidade 3 e indicador de

saturação do filtro de carvão activo (neste último caso o indicador emite um sinal intermitente - Ler as instruções relativas à substituição dos filtros de carvão activo). Atenção! O dispositivo que assinala a saturação do filtro de carvão activo está desactivado. No caso de se querer activar o dispositivo de assinalação de saturação do filtro de carvão activo, premer, simultaneamente, as teclas 2 (pag. 7) e 7 durante 3 segundos: no início do procedimento, será apenas o LED 4 (pag. 7) a piscar, porém, 3 segundos depois, será a vez do LED 5 (pag. 7) emitir também um sinal de luz intermitente para indicar que o dispositivo de controlo de saturação do filtro de carvão activo já está activo. Para o desactivar, premer de novo as duas teclas: 3 segundos depois o LED 5 (pag. 7) pára de piscar, significando assim que o dispositivo está desactivado.

6 - Indicador de velocidade intensa

7 - Interruptor ON da velocidade intensa

Esta velocidade deve ser utilizada quando a concentração de fumo ou de odores de cozinha for especialmente forte (por exemplo fritura, cozer peixe \ etc.). O exaustor funciona com alta velocidade durante cerca de 5 minutos e em seguida volta à velocidade regulada automaticamente anteriormente (1, 2 ou 3), ou se apaga se não tiver sido seleccionada nenhuma velocidade. Para desligar a alta velocidade antes de passarem-se 5 minutos, premer o botão 1 ou 2 (pag. 7).

8 - Botão OFF da iluminação

9 - Botão ON da iluminação

Se o exaustor não funcionar correctamente, retirar a ficha para desligá-lo por um breve período da rede eléctrica principal (pelo menos 5 seg.). Em seguida colocar novamente a ficha e experimentar mais uma vez antes de contactar o Serviço de assistência técnica. Se o problema de funcionamento persistir, contacte o serviço de assistência. Funcionamento – Modelo com Teclado Descrição do painel de controlo e funcionamento do exaustor a. botão ON/OFF luzes b. botão OFF/ON aspiração e seleção da potência mínima c. botão de seleção da potência de aspiração média d. botão de seleção da potência de aspiração máxima e. lâmpada piloto de funcionamento (prevista no modelo com botões redondos) Usar a potência de aspiração no caso de uma maior concentração de vapores de cozimento. Aconselhamos ligar a aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la em funcionamento por aproximadamente 15 minutos após o término do cozimento.

INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO

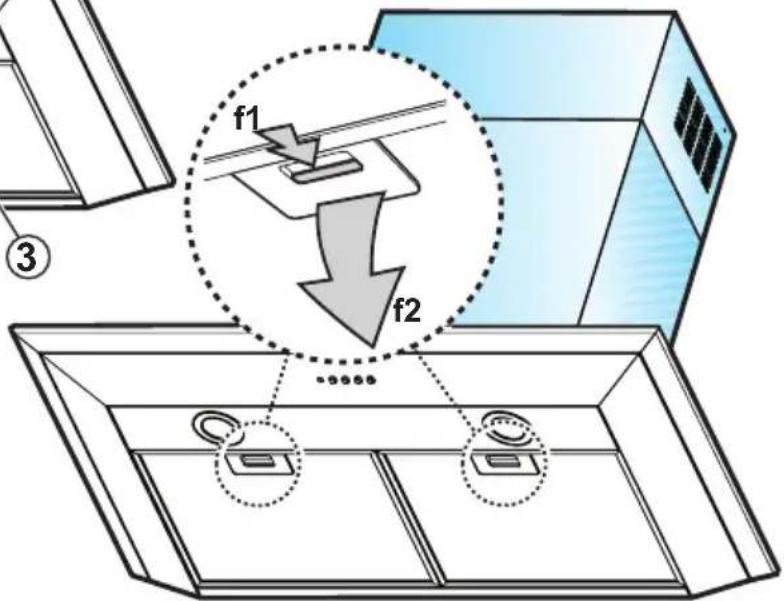

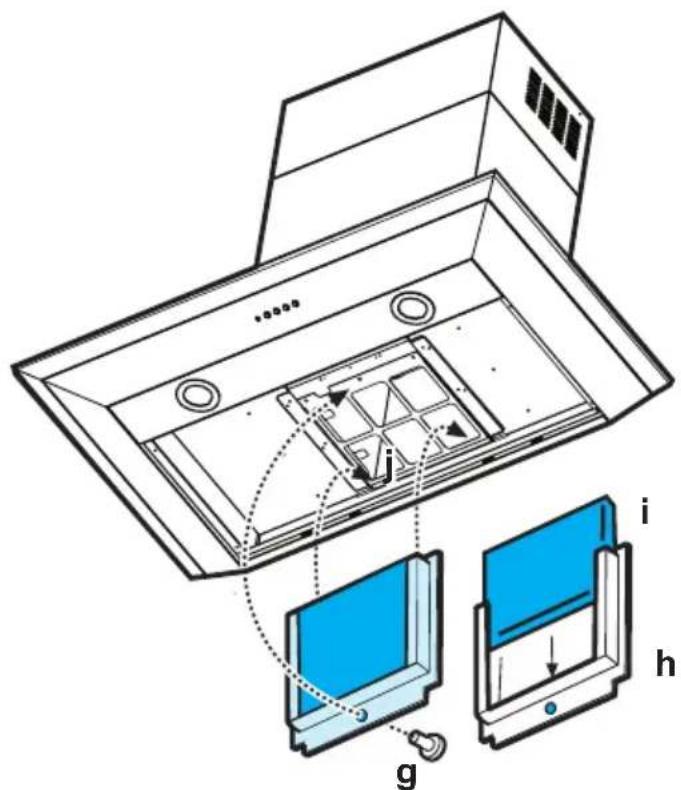

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.Limpeza A coifa deve ser limpa freqüentemente, interna e externamente. Para a limpeza utilizar um pano umedecido em álcool desnaturado ou detergentes líquidos neutros. Evitar o uso de produtos que contenham substâncias abrasivas. A inobservância das normas de limpeza da coifa e da substituição e limpeza dos filtros comporta riscos de incêndio. Manutenção Antes de qualquer trabalho de manutenção desconectar a coifa da rede elétrica. Filtro antigordura Deve ser limpo uma vez por mês (para o modelo com painel de controlo electrónico, todas as vezes que o LED 4 piscar - ver a página anterior) com detergentes não agressivos, manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve. Para desmontar o filtro antigordura puxe o puxador de libertação com mola (f) - (Fig. 2). Só para o modelo com painel de controlo electrónico: Tendo lavado o filtro antigordura, prima a tecla 1 (ver a página anterior) durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip). O LED 4 pára de piscar. Filtro de carvão activo (só para a versão filtrante) Retém os odores desagradáveis produzidos durante a cozedura. O filtro de carvão pode ser lavado de dois em dois meses (para o modelo com painel de controlo electrónico, todas as vezes que o LED 5 piscar - ver a página anterior) em água quente e detergentes adequados ou em máquina de lavar louça a 65 °C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra loiça na máquina). Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, tire o pano posto no interior da estrutura de plástico e deixe-o secar definitivamente no forno durante 10 minutos a 100 °C. Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido. Tire a estrutura que segura o filtro desatarraxando o parafuso (g) que a fixa no exaustor (Fig. 3). Coloque o pano (i) de carvão no interior da estrutura (h) e reinstale o conjunto na sede correspondente (j). Só para o modelo com painel de controlo electrónico: Tendo lavado ou substituído o filtro de carvão activo, prima a tecla 1 (ver a página anterior) durante cerca de 3 segundos, até o sistema emitir um sinal acústico (bip). O LED 5 pára de piscar. Substituição das lâmpadas - Fig. 4 Tenha acesso ao compartimento da lâmpada - dependendo do modelo do seu exaustor, proceda conforme indicado a seguir: extraia a protecção servindo-se de uma pequena chave de parafuso ou ferramenta semelhante como alavanca (fig. 4.1)

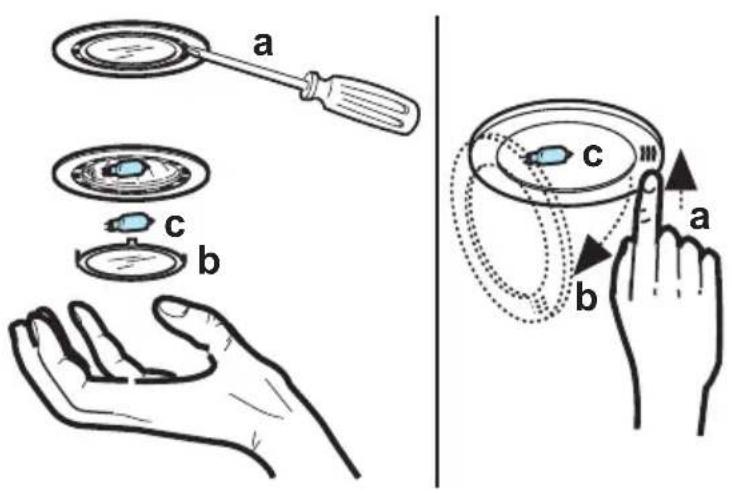

carregue na cobertura da lâmpada e solte-a para abrir (fig. 4.2). Substitua a lâmpada queimada. Utilize exclusivamente lâmpadas de halogéneo de 20 W máx. (G4), tomando o cuidado para não as tocar com as mãos. Feche a cobertura (fixação por encaixe). Se a iluminação não funcionar, verifique se as lâmpadas foram correctamente instaladas na sua sede antes de chamar a assistência técnica. Advertências Nunca utilizar a coifa sem a grelha corretamente montada! O ar aspirado não deve ser transportado em um duto usado para a descarga de fumos de aparelhos alimentados por energia que não seja elétrica. Deve ser sempre prevista uma aeração do local quando uma coifa e aparelhos alimentados com energia diferente da elétrica são usados contemporaneamente. É severamente proibido cozinhar alimentos diretamente na chama sob a coifa. O emprego da chama livre é danoso aos filtros e pode ocasionar incêndios, portanto deve ser sempre evitado. A fritura deve ser feita sob controle de maneira a evitar que o óleo superaquecido se incendeie. Para as medidas técnicas e de segurança a serem adotadas para a descarga dos fumos ater-se a quanto previsto pelos regulamentos das autoridades competentes locais. INSTRUÇÕES PARA MONTAGEM E UTILIZAÇÃO

Consultar também os desenhos nas primeiras páginas com as referências alfabéticas indicadas no texto explicativo. Ater-se especificamente às instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivantes da inobservância das instruções indicadas neste manual.
