MANUAL DE USUARIO HC 9 IX Ariston Thermo
La campana tiene que tener una distancia minima de los fuegos de 60 cm en las cocinas electricas y de 75 cm en las cocinas a gas o mixtas.
La campana se suministra dotada de una calidad de aire superior B para la descarga de los humos hacer el exterior (Version aspirante - tubo de descarga y abrazaderas de lijacion no suministrados).
Si no es posible descargar los humos y los vapeores de cocccion al exterior, se pueda utilizar la campana en version filtrante montando un filtro de carbones activos y el deflector F en el soporte (brida) G; de estaforma,los humos y los vapeores se reciclan a trovés de la rejilla superior H mediante un tubo de descarga conectado a la salute del aire superior B y el anillo de connexion montado en el deflector F (tubo de descarga y abrazaderas de fijacion no suministrados).
Los modelos sin motor de aspiracion solamente funciona en version aspirante y tienen que connectarse a unaunidad periferica de aspiracion (no suministrada).
Informaciones preliminares para instalar la campana: Desconectar la campana interviniendo en el cuadro general domestico, en las fases de connexion electrica.
Primero, hay que decide qué version de campana se desea utiliser.
Si se deseña utilizar la campana en version aspirante, se aconseja dar la vuelta a la sección superior de la chimenea para que las ranuras de la calidad del aire para la version filtrante no queden a la vista; si, por el contrario, se deseña utiliser la campana en version filtrante hay que controlar que las ranuras de calidad del aire Sean visibles (vease también la secuencia de montaje A-B-C en la figura. 5).
- Apoyar el grupo aspirante sobre una superficie e introducir la parte inferior de la campana en el本身就是 (quitar el bajo o los fundos antigrasa).
- Efectuar las conexiones electricas entre las dos partes.
- Fijar definitivement la campana al grupo aspirante con 4 tornillos.
- Con un lápiz, trazar una linea en la pared, hasta el techo, que corresponda a la linea central para poder las operaciones de instalación.
- Aplicar el esquema de taladrado en la pared: la linea central vertical impresa en el esquema tiene que coincidir con la linea central trazada en la pared;adelmas,el borde inferior de la plantilla de taladrado tiene que coincidir con el borde inferior de la campana: tengase en cuenta que el lado inferior de la campana, terminada la instalacion, tiene que quedar a 60~cm de la placacociccion,si estaeslelectrica,o a 75~cm si la placacesde gas o mixta.
- Apoyar la brida de soporte sobre el esquema de taladrado de manos que coincida con el rectangulo contrazo discontinuo, marcar los dos orificios externos y taladrar. Quitar el esquema de taladrado, poner los 2
tacos de parey fjar la brida de soporte de la campana con 2 tornillos de 5× 45 mm.
- Colgar la campana en la brida.
- Regular la distancia de la campana a la pared.
- Regular la posicón horizontal de la campana.
- De sde el interior del equipo aspirante, marcar el orificio para la fijacion definitiva de la campana con un lapiz.
- Quitar la campana de la brida.
- Taladrar el punto marcado (Ø 8 mm - véase operación 10).
- Poner un taco de pared.
- Poner la brida de soporte de las chimeneas G en la pared adherente al techo, utilizar la brida de soporte como esquema de taladrado (labecka ranura realizada en el soporte tiene que coincidir con la linea precedentamente marcada en la pared - operation 4) y marcar, con el lápiz 2, orificios, efectuar los orificios (Ø 8 mm) y poner 2 tacos.
- Fijar la brida de soporte de las chimeneas a la pared con 2 tornillos de 5 × 45 ~mm .
- Sujetar la campana a la brida inferior.
- Fijar definitivement la campana a la pared con 1 tornillo de 5 × 45 mm (ABSOLUTAMENTE NECESARIO).
- Conectar el tubo para la descarga de los humos (tubo y abrazaderas no suministrados, seienen que comprar) al anillo de conexión ubicado encima de la unidad del motor aspirante. El otro extremo del tubo tiene que connectarse a un dispositivo de expulsion de los humos hacía el exterior en caso de uso de la campana en version aspirante. Si se眼看 atrazar la campana en version filtrante, seiene que fjjar, a la brida de soporte de las chimeneas G, el deflector F con 4 tornillos y conectar el(other extremo del tubo al anillo de conexión ubicado en el deflector F (si el anillo de conexión está desmontado, tiene que fjarse a bayoneta en el deflector y bloquearse definitivamente con un tornillo).
19.Efectuar la connexion electrica. - Poner las chimeneas y, con 2 tornillos (20a), fijarlas sobre el soporte de las chimeneas G (20b).
- Deslizar la sección inferior de la chimenea de cobertura total del grupo aspirante hasta que se introduzca en la correspondiente sede, encima de la campana.
- Fijar la sección inferior de la chimenea con 2 tornillos. Montar el filtro/los filtros antigrasa y controlar que la campana funcionaperfectamente.
Conexión electrica
La corriente de la red debe corresponder a la corriente signaleda en la etiqueta de las caracteristicas situada en el interior de la campana. Si contiene un enchufe conecte la campana a una toma de corriente conforme a las normas vigentes situada en una zona accesible. Si contiene un enchufe(conexion directa a la red, aplicque un interruptor bipolar a norma con una distancia de los contactos en aberrura no inferior a 3mm (accessible.).
Descripción de la campana- Fig. 1
1 Cuadro de control
2 Filtro antigrasa
3 Manija de desenganche del filtro antigrasa
4 Lampara halógena
5 Protección contra vapiores
6 Chimenea telescopica
7 Salida del aire (sólo para uso en version filtrante)
Funcionamento -

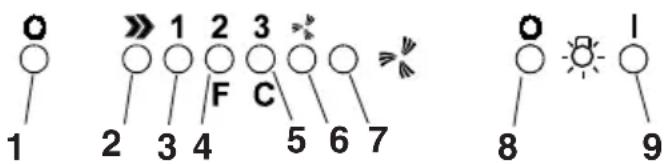

Modelo con controles electrónicos
1- Mando de descentión de los motores
2- Mando de connexion y seleccion de velocidad del motor 1 - 2 - 3 - 1 - 2...
3-LED de velocidad 1
4- LED de velocidad 2 y de saturacion del bajo metalico antigrasa (en esteultimate caso el indicator parpadea - Veanse las instrucciones correspondentes a la limpieza de los filtros antigrasa).
5- LED de velocidad 3 y de saturacion del filtro de carbón activo (en esteultimate caso el indicator parpadea - Veanse las instrucciones correspondientes a la sustitución de los filtros de carbón activo). ;Atencion!
El dispositivo de sealizacion de la saturacion del filtro de carbón activo se encontrar desactivado.
Si se desea activar el dispositivo de senalizacion de la saturacion del filtro de carbon activo, pulsar simultaneamente las teclas 2 (pag. 4) y 7 durante 3 seguidos:
al inicio de este procedimiento solo parpadearé el LED 4 (pág. 4), transcurridos los 3segundos empezará a parpaear también el LED 5 (pág. 4) para indicar que el dispositivo de control de la saturación del filtro de carbón activo, se encontrartra activado.
Para desactivarlo, pulsar las dos teclas: transcurridos 3segundos el LED 5 (pag.4)defer de parpadear;el dispositivo se encuentra desactivado.
6 - LED indicator de velocidad intensiva
7 - Mando de conexión de velocidad intensiva
Se aconseja usar esta velocidad cuando la concentración de humos y oleres de comida sea particularmente intensa (por exemple, al cocinar o freir alimentos que produzan fuertes oleres: pescado, fritos, etc.).
Una vez seleccionada, la velocidad intensiva funciona para durante uno 5 Minutes y, a continuacion, volverá automatamente a la velocidad selectionada previamente (de 1 a 3) o se parar si no se habia selectionado ninguna velocidad.
Para desconectar la velocidad intensiva antes de que
transcurran los 5 Minutes, pulse el mando 1 o 2 (pag. 4).
8 - Mando de apagado de las lamparas
9 - Mando de encendido de las lamparas
En caso de eventuales anomalías en el funciona,[2] antes de dirigirse al service de asistencia, desconectar el aparato de la alimentación electrica, extrayendo el enchufe al menos durante 5 días, yupones conectarlo nuevomente. Si la anomía de funciona no desaparece, dirigirse al service de asistencia.
Funcionamento -
Modelo con botones
Descripción del cuadro de control y funciona bajo la campana
a. Boton ON/OFF luces.
b. Botón OFF/ON aspiración y selección potencia minima.
c. Botón selección potencia de aspiración media.
d. Botón selección potencia de aspiración Tmaxa.
e. Luz indicadora del funcionaimiento (prevista en el modelo con botones redondos).
Usar la potencia de aspiracion mayor en caso de particular concentracion de vapores de cocina. Aconcejamos de encender la aspiracion 5 horas antes de iniciaar a cocinar yJKLM en funci0n porothers 15 minutes aproximamente.
Limpieza
La campana debe ser limpiada con fecuencia tanto externamente como internamente. Para limparla use un paño empapado de alcohol desnaturalizo y deterentes liquidos neutros. Evite el uso de productos que contengan abrasivos.
Si no se respetan las normas de limpieza de la campana y del cambio y limpieza de los filtros puede haber riesgo de incendio.
Mantenimiento
Antes de cualquier trabajo de mantenimiento desconectar la campana de la corriente.
Filtro antigrasa
Debe limpiarse una vez al mes (y, en el caso de modelo con panel de control electrónico, cada vez que parpadee el LED 4 -经验和 la páginas precedente), con detergentes no agresivos,manualmente o bien en lavavajillas a bajo temperatas y con ciclo breve.
Para desmontar el bajo antigrasa, tirar de la manija de desenganche de muelle (f) - (Fig. 2).
Sólo para el Modelo con cuadro de control electrónico:
Después de limpiar el filtro, pulse el mando 1 (ver páginaprecidente) durante uno tres seguidos hasta que oiga unasenal acústica (pip):el LED 4 que signala la saturación delfiltrotrigrasadeferádeparpadear.
Filtro al carbón activo (solamente para la versione filtrante)
Retiene los oleros desagradables producidos por el cocinado de alimentos.
El filtro al carbón puede lavarse cada dos días (y, en el caso de modelo con panel de control electrónico, cada vez que parpadee el LED 5 - VEASE la página precedente) con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realice el ciclo de lavado Completely sin platos en el interior.).
Quite el agua que haya;quedado en el filtro sin estropearlo, despuesquite el almohadillado situado en el interior del armazon de plastico ypongalo en el hora a 100^ durante diez微量元素 para secarlopletamente.Cambie el almohadillado cada 3 anos y cada vez que el pano se estropee.
Quite el soporte del filtro tras quitar el tornillo (g) que lo sujeta a la campana (Fig. 3).
Ponga la plac (i) de carbón en el interior del chasis (h) y montelo todo en la correspondiente sede (j).
Sólo para el modelo con panel de control electrónico:
Después decaear el filtro, pulse el mando 1 (ver pagina precedente) durante unos tres segundoshasta que oiga una seals acustica (pip).
El LED 5 queenia la saturacion del filtro de carboneojarde parpadear.
Sustitución de la lampara - Fig. 4
Acceder al组成部分 de la lampara - en función del modelo, proceder de lasuma眼看:
extraer la proteccion hacero palanca con un peuono destornillador de Boca plana o una herramenta similar (fig. 4.1)
o bien
apretar el plafón y soltar para abrir (fig. 4.2).
Sustituir la lampara dañada.
Utilizar solo lámparas halógenas de 20W max (G4) prestando atencion en no tocarlas con las manos.
Cerrar el plafón (fijación a presión).
Si la iluminación no funciona, antes de llamar al servicios de asistencia技术水平, controlar que las lámparas estén bien montadas en su sede.
Advertencias
No use nunca la campana sin haber montado correctamente la rejilla. El aire aspirado no debe ser canalizo en un conductor uso para la descarga de humos de aparatos alimentados con energia que no sea electrica.Hay que realizar anteriorsmente una adequuda aireacion del local cuando se usen al mesmo tiempo la campana y los aparatos alimentados con othera energia que no sea electrica. Este rigurosamente prohibido cocinar alimentos a la llama bajo de la campana. El empleo de la llama libre daña los filtros y pueda provocar incendios, por lo tanto debe evitarse enequalquier caso. Cuando se frien los alimentos se debe tener cuidado de que el aceite no se caliente en excesso y se incendie. Para las medidas sociales y de seguidad que haya que adoptar para la descarga de los humos atengase rigurosamente a lo que diga el reglamento de las autoridades locales competentes.

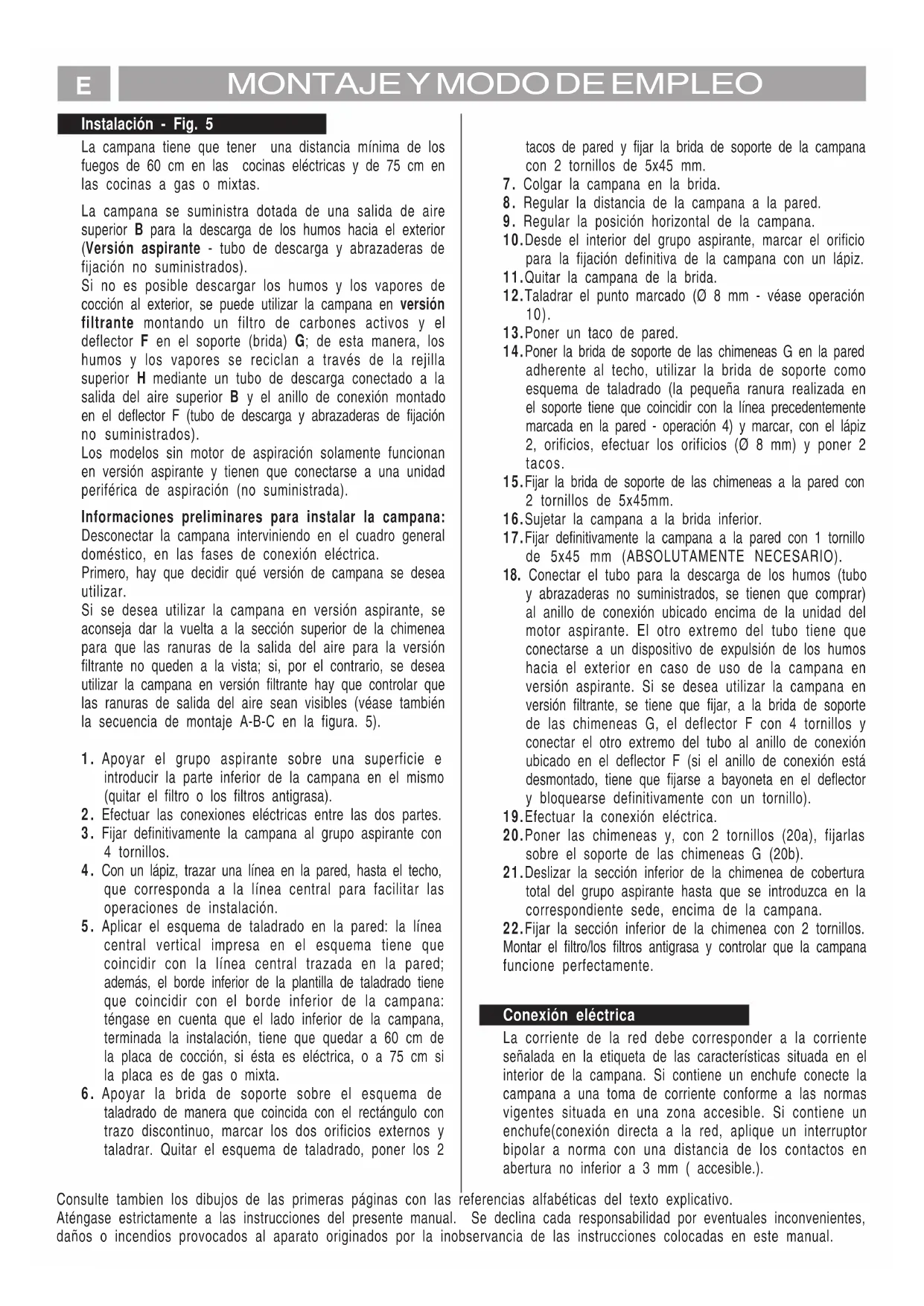

Instalacao - Fig. 5
Funcimiento - Modelo com controlos electrónicos
