MANUALE UTENTE HDM 9 IX Ariston Thermo

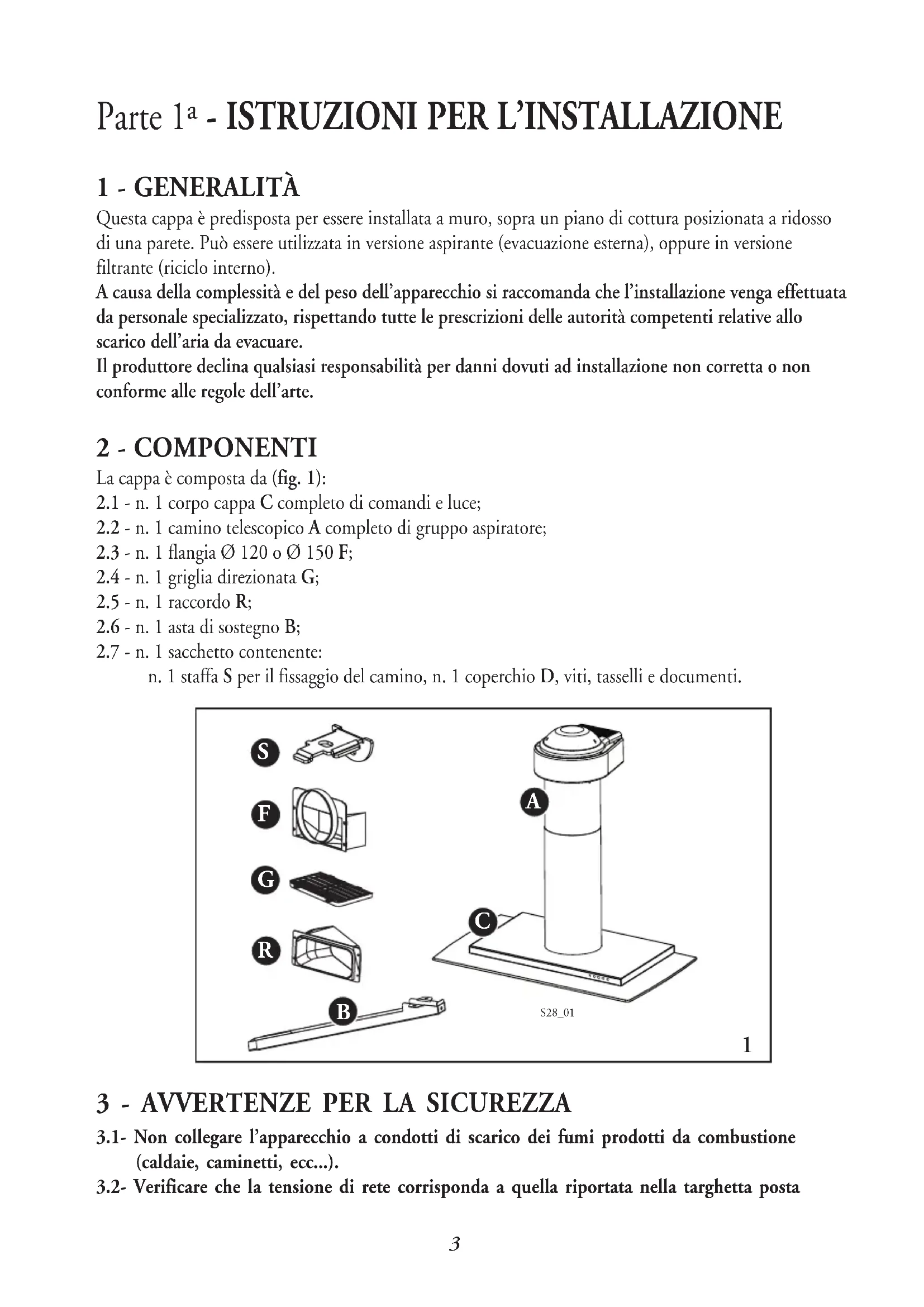

Parte 1a - ISTRUZIONI PER L'INSTALLAZIONE

1 - GENERALITA

Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionata a ridosso di una parete. Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno).

A causa della complessità e del peso dell'apparecchio si raccomanda che l'installazione venga effettuata da personale specializzato, rispettoando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuire.

Il produttore declina qualsiasi responsabilità per anni dovuti ad installmentione non corretta o non conforme alle regole dell'arte.

2 - COMPONENTI

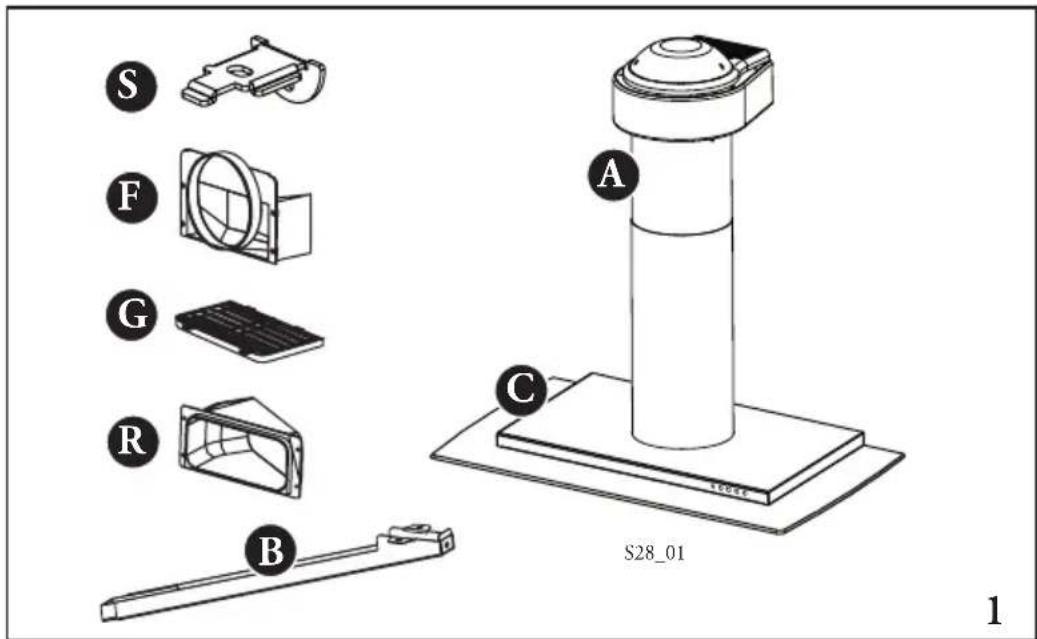

La cappa è composta da (fig. 1):

2.1 - n. 1 corpo cappa C completo di comandi e luce;

2.2 - n. 1 camino telescopico A completo di gruppo aspiratore;

2.3 - n. 1 flangia 120 o 150 F;

2.4 - n. 1 griglia direzionata G;

2.5 - n. 1 raccordo R;

2.6 - n. 1 asta di sostegno B;

2.7 - n. 1 sacchetto contenente:

n. 1 staffa S per il fissaggio del camino, n. 1 coperchio D, viti, tasselli e documenti.

3 - AVVERTENZE PER LA SICUREZZA

3.1- Non collegare l'apparecchio a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).

3.2- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta

all'interno della cappa.

3.3- Collegare la cappa alla rete interponendo un erruttore bipolare con aperture dei contatti di almeno 3mm .
3.4- Accertarsi che l'impiano elettrico domestico garantisce un corretto scarico a terra.
3.5- La distance minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.
3.6- Non fare cucine alla fiamma除去 la cappa.
3.7- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
3.8- Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
3.9- Nel caso in cui nella stanza vengano utilizzati sua cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve providere ad una aerazione sufficiente dell'ambiente.

Un uso proprio e除去 rischi si ottiene quando la depressione massima del locale non supera 0,04 mbar; si evita in quello modo un ritorno dei gas di scarico.

4 - INSTALLAZIONE

La versabilità di applicazione del gruppo aspiratore di但这a cappa, permette quattro diversi modi di installazione:

1 - Uscita dell'aria rivolta verso l'alto (Installazione filtrante o aspirante).
2 - Uscita dell'aria rivolta verso la parete (solo installmente aspirante).
3 - Uscita dell'aria rivolta verso destra o sinistra (solo installatione aspirante).

Per installare la cappa correttamente deve essere seguito il seguente schema:

4.1 - Sclelta del tipo di installmente
4.2 - Installazione del corpo cappa C
4.3 - Installazione del camino A
4.4 - Connessione aspirante o filtrante
4.5 - Connessione elettrica e controllo funzionale

4.1 - Scelta del tipo di installmente

1 - Uscita dell'aria rivolta verso l'alto

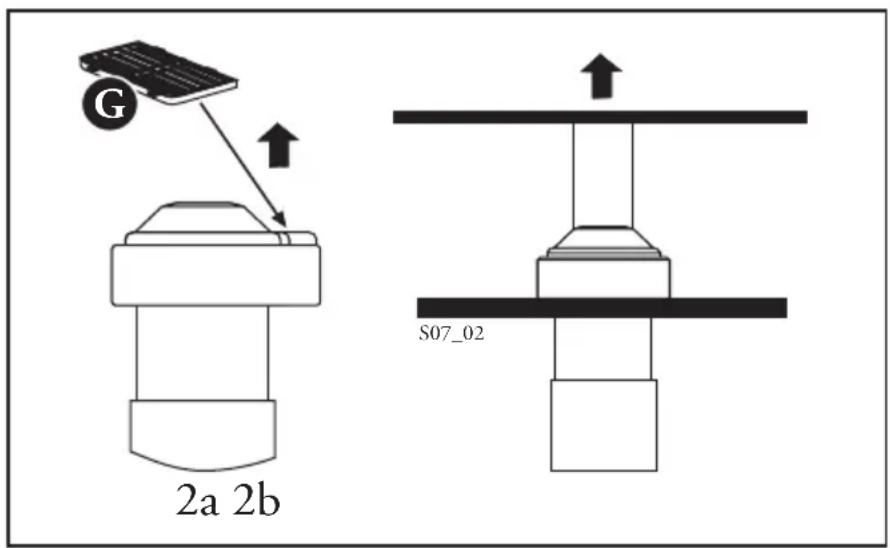

In questo caso la cappa può essere utilizzata sua in versione filtrante (fig. 2a) che in versione aspirante (fig. 2b).

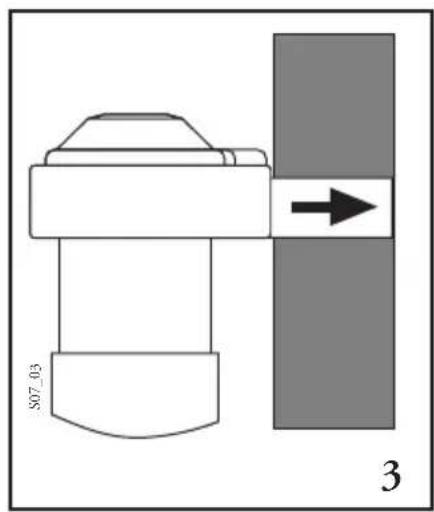

2 - Uscita dell'aria rivolta verso la parete (fig. 3)
In quello caso la cappa può essere utilizzata soltanto in versione aspirante.

3 - Uscita dell'aria laterale, destra o sinistra (fig. 4a-b). In quello caso la cappa può essere utilizzata soltanto in versione aspirante.

4.2 - Installazione del corpo cappa C

1 - Foratura della parete

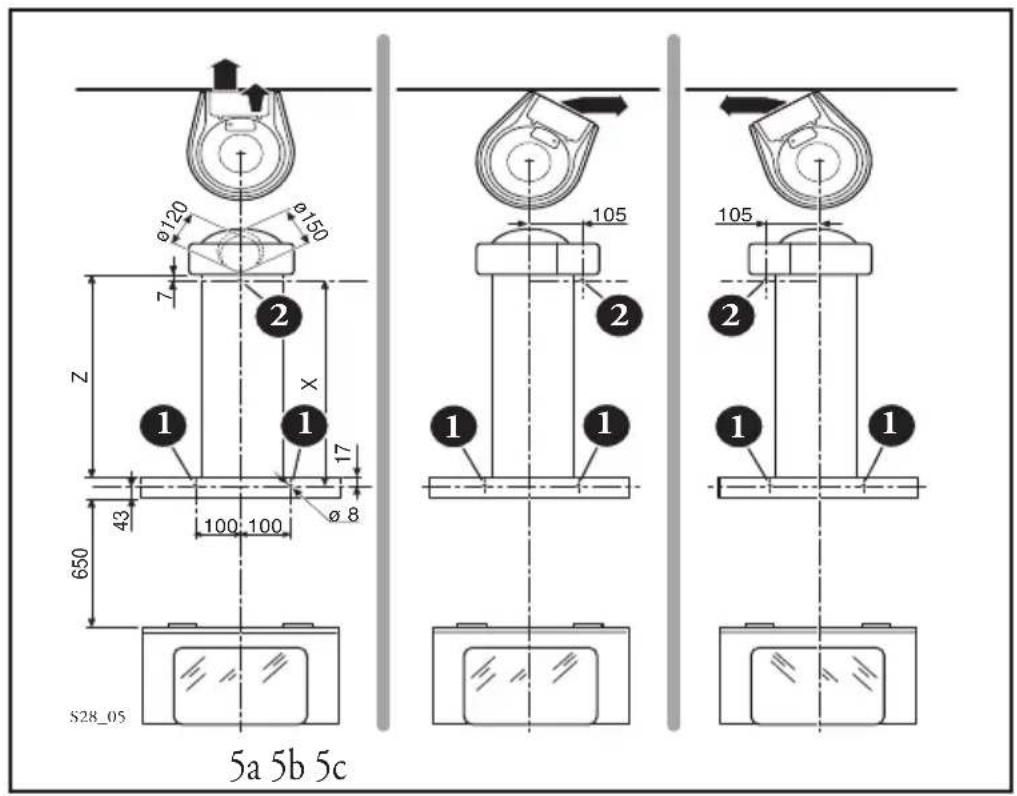

a) Con l'ausilio della dima in cartone segnare sulla parete i centri dei fori 1 per il fissaggio del corpo cappa C. Il centro del foro 2 per il fissaggio del camino, (fig. 5a) uscita dell'aria rivolta verso l'alto o attraverso la parete, (fig. 5b-c) uscita dell'aria laterale destra o sinistra, va segnato ad una distanza X dall'intasse dei fori 1, ricavata misurando l'estenzione del camino Z necessaria per l'infallazione, più 10mmX = Z + 17 - 7 . Con una punta O8 mm forare i punti segnati.

b) Nel caso di installmente con uscita dell'aria rivolta verso la parete (fig. 5a), è necessario effettuare la foratura per l'evacuatione dell'aria, 0120 o 150mm , in funzione del diametro della flangia F in dotazione.

2 - Montaggio degli elementi di fissaggio

a) Inserire i tasselli in dotazione nei fori 1 e 2.

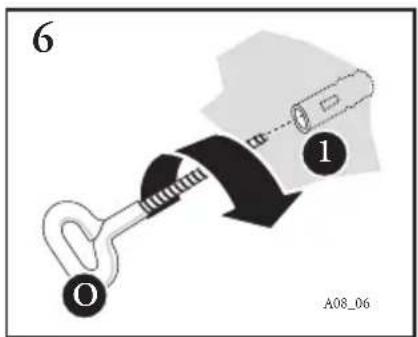

b) Montare gli occhielli O (fig. 6).

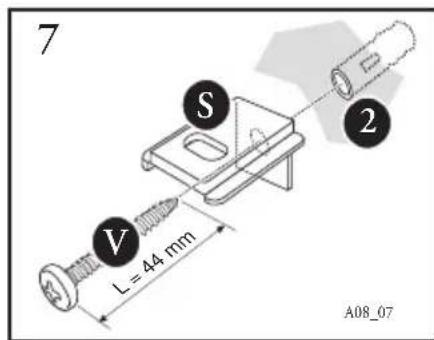

c) Fissare lastaffetta Snel foro 2utilizzando la vite V in dotazione (fig.7).

3 - Montaggio del corpo cappa C alla parete

a) Rimuovere la griglia inferiore e il过滤 al carbone attivo se presente (vedi paragrafo Manutenzione).

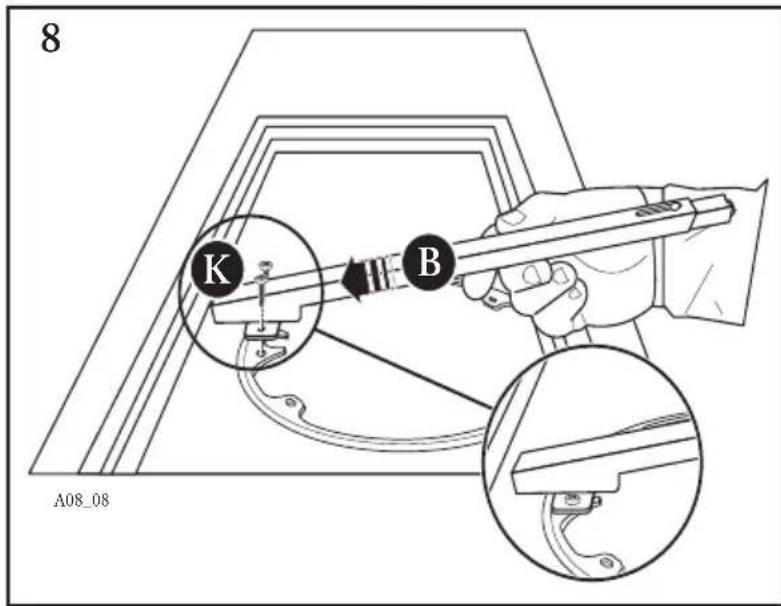

b) Montare l'asta di sostegno B utilizzato le due viti K (3,5x9,5) in dotazione (fig. 8).

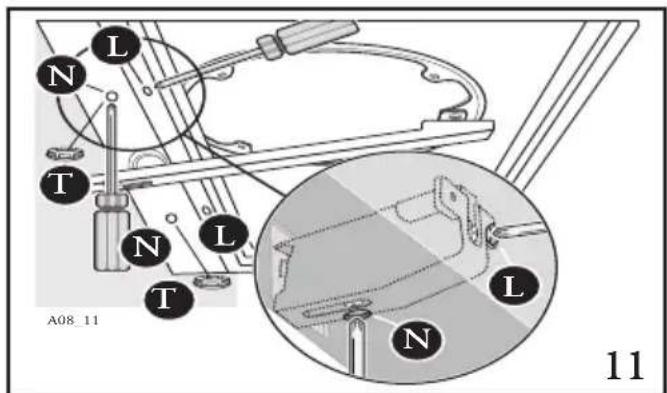

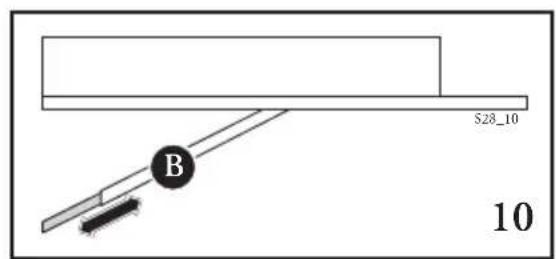

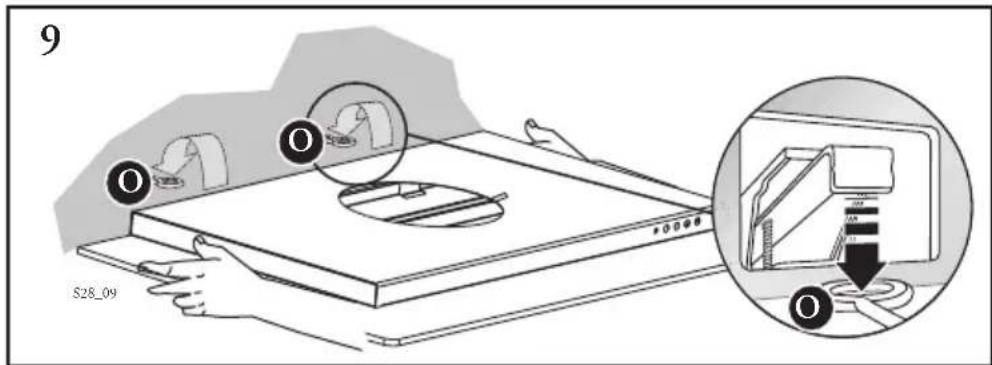

c) Agganciare il corpo cappa Cagli occhielli O fissati nei fori 1 (fig.9). d) Regolare l'asta di sostegno B in modo che vada a contrasto con la parete (fig.10). e) Regolazione assetto (fig.11). La cappa è fornita nella parte posteriori di due agganci regolabili, per regolarne l'assetto operare come segue:

• Ruotare le viti L fino a far coincidere le viti N con i fori di accesso inferiori.
• Ruotare le viti N per regolare la posizione verticale e orizzontale della cappa.
• Serrare le viti L per bloccare la cappa contro la parete.

• Inserire nei fori di accesso delle viti N, i tappi T in dotazione.

4.3 - Installazione del camino A

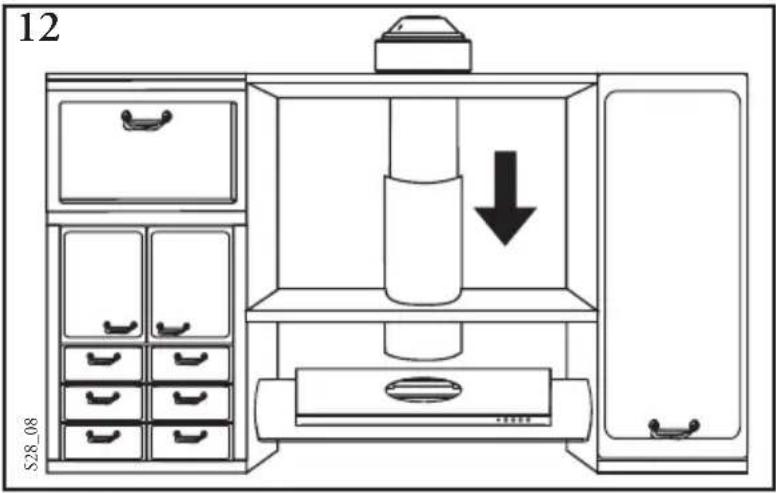

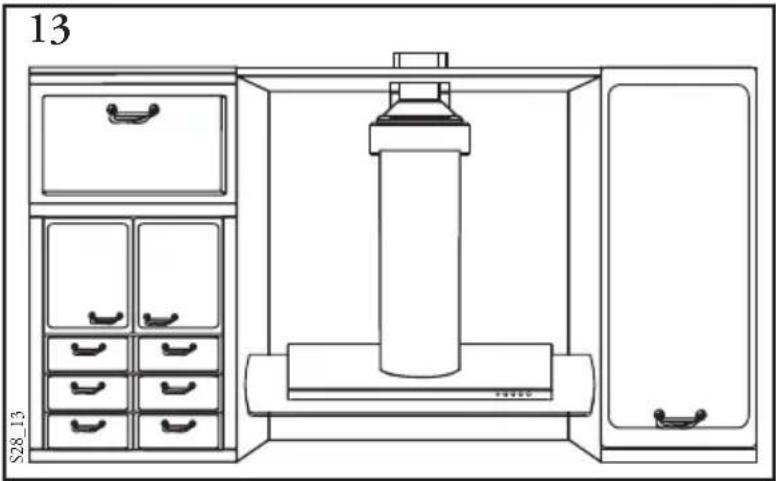

Qualunque sia il tipo di installmenta da effettuare, se sono presenti delle mensole in legno nella zona predisposta per il montaggio della cappa, queste dovanno essere rimosse, forate e successivement rimontate.

1 - Foratura delle mensole:

a) Con l'ausilio della dima in cartone, prendendo come riferimento il foro "B", effettuare la foratura delle mensole lungo l'asse centrale per il passaggio del camino. Il camino deve essere introdotto nelle mensole prima del fissaggio con il corpo cappa C (fig. 12).

b) Nel caso di installmente in versione aspirante con uscita dell'aria rivolta verso l'alto, se il gruppo aspiratoreiene positizonato al di sotto della linea dei pensili, è necessario effettuire un'adeguata foratura sulla sola mensola superiore, per l'attraversamento della tubazione di evacuatione dell'aria (fig. 13).

2-Orientamento e predisposizione del gruppo aspiratore a) La cappa di seri e viene fornita con l'uscita dell'aria orientata verso la parete (fig.3),nel caso di installazione con uscita dell'aria rivolta verso dx o sx (fig.4a-b),e necessario modificare I'orientamento dell'aspiratore, operare come segue:

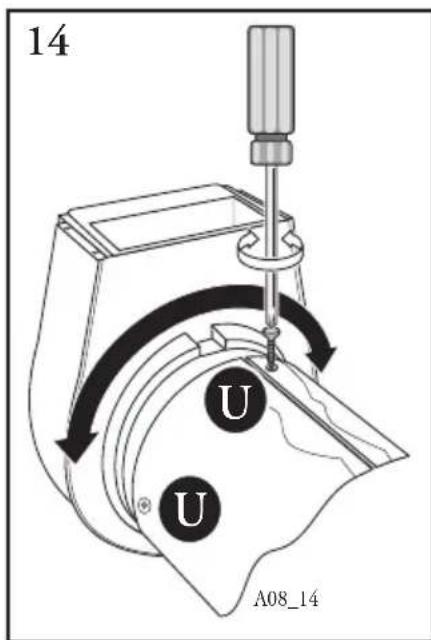

• Svitare le viti U (fig. 14);

• Ruotare l'aspiratore a destra o sinistra di 60^

Rimontare le viti U.

b) Le uscite dell'aria del gruppo aspiratore devono essere predispo

ste in funzione dell'installazione da effettuare.

• Uscita dell'aria rivolta verso l'alto (fig. 2a-b).

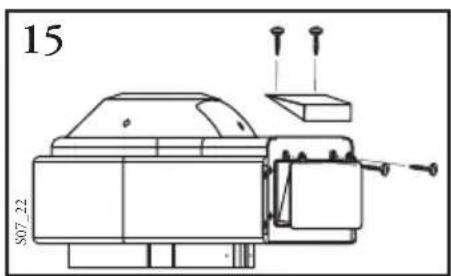

• Togliere il tappo in plastica alla parte superiore del diffusore e rimontarlo nella parte posteriore (fig. 15).
• Uscita dell'aria rivolta verso la parete (fig. 3).

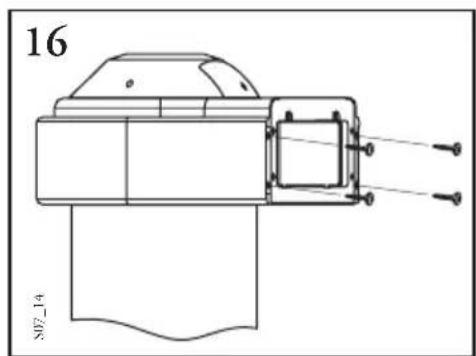

• Togliere la cornice in plastica dall'uscita dell'aria (fig. 16).

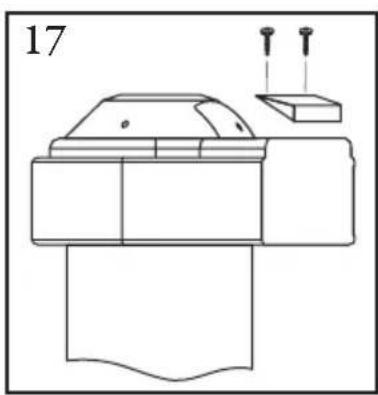

• Togliere il tappo
  dalla parte superiore
  del gruppo aspiratore
  (fig. 17), il tappo
  montato non
  permette l'inserimento della
  flangia F. 20

Montare la flangia F 0120 o 150 mm (fig. 18), rimontare il tappo.

• Uscita dell'aria laterale destra o sinistra (fig. 4a-b).
• Togliere le quattro viti che fissano la cornice in plastica come indicato in fig. 16.

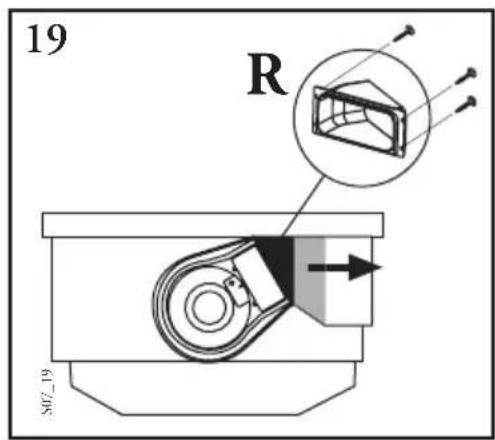

• Montare il raccordo R (fig. 19) e riavvitare le quattro viti tolte precedentamente.

3 - Fissaggio del camino

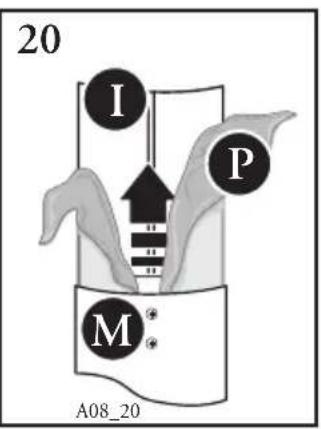

a) Allentare le viti M che fissano le due parti del camino ed estrarre quasi completeness la parte interna I (fig. 20). Rimuovere la pellicola protettiva P.

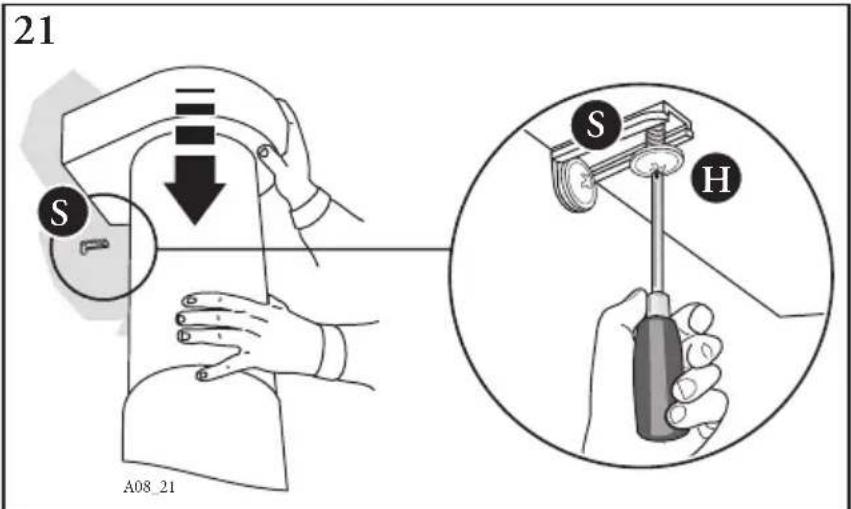

b) Appoggiare la parte inferiore del camino nel suo alloggamento sulla sommità della cappa. Abbassare il gruppo aspiratore fino alla staffetta S

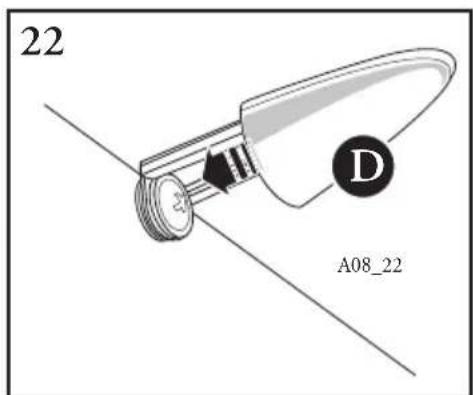

e fissarlo con la vite H in dotazione (fig. 21). Montare il coperchio D (in dotazione) sulla staffetta S (fig. 22).

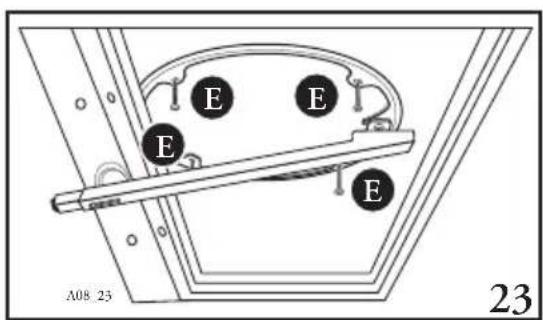

c) Fissare il camino A al corpo cappa C con quattro viti in dotazione (fig. 23).

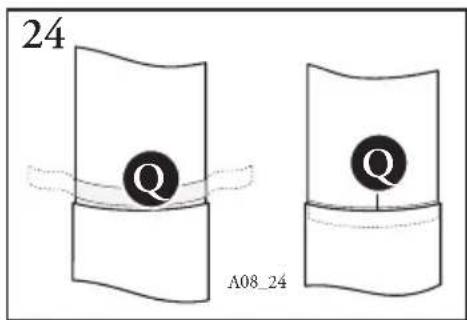

d) Inserire la guarnizione trasparente Q (in dotazione), in modo da eliminare il gioco tra le due parti del camino (fig. 24). Serrare le viti M.
e) Rimuovere l'asta di sostegno B.

4.4 - Connessione aspirante o filtrante

1 - Connessione aspirante.

Può essere effettuata per tutti i tipi diInstallatione:

a) Collegare l'uscita dell'aria alla tubazione di evacuatione esterna.
b) Togliere l'eventuale filtro al carbone attivo situato all'interno del corpo cappa (vedi Manutenzione).
2 - Concessione filtrante

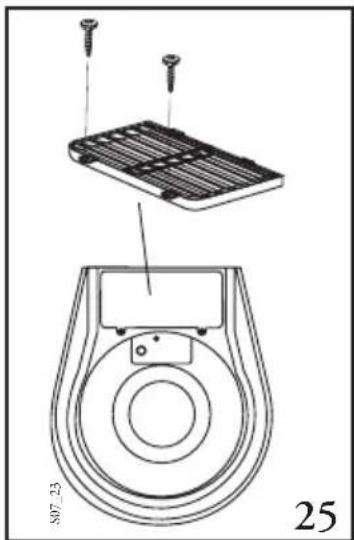

Puo èsse effettuata soltanto in caso di uscita dell'aria orientata verso l'alto. Montare la griglia direzionata G sull'uscita dell'aria (Fig. 25). Ilhetto al carbone attivo all'interno del corpo cappa, va montato dopo aver effettuato la connessione elettrica.

4.5 - Connessione elettrica e controllo funzionale

1 - É necessario rispetto scrupolosamente le avventenze 3.2, 3.3 e 3.4 del paragrafo 3 relative alla sicurezza.

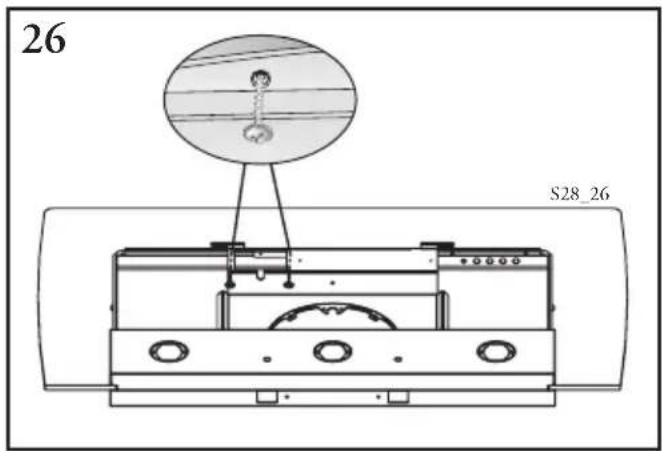

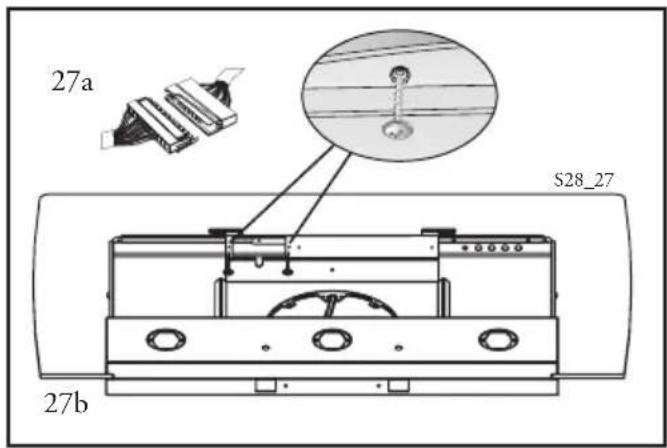

2 - Smontare il coperchio metallico togliendo le due viti di fissaggio (fig. 26). Collegare la connessione della cappa alla connessione del gruppo motore (fig. 27a). Posizione correttamente i connettori tanto il coperchio e avvitare le due viti di fissaggio (fig. 27b).
3 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore echio delle velocità.
4 - Rimontare la griglia inferiore e, per la sola versione filtrante, il filtro al carbone attivo (vedi paragrafo Manutenzione).

Parte 2^a - ISTRUZIONI PER L'USO E LA MANUTENZIONE

1 - AVVERTENZE PER LA SICUREZZA

É assolutamente necessario rispetto delle le avventenze riportate al paragrafo 3 della 1a parte - Istruzioni per l'installazione.

In aggiunta, è molto importante fare particolare attenzione, nell'uso e nella manutenzione, alle seguenti avvertenze:

1.1- Effettuare una scrupolosa e tempestiva manutenzione dei filtri antigrasso e al carbone attivo secondo gli intervalli consigliati dal Fabbricante, o più frequentlymente per un

uso particolarmente gravoso (oIre Ie 4 ore giornaiere).

1.2- Non lasciare fiamme libero a forte intensità molto la cappa in funzione: togliendo le pentole, spegnere la fiamma o almeno, per brevi periodi e molto sorvegianza, tenerla al minimo.
1.3- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole: si risparnia energia e si evitano pericolose concentrazioni di calore.
1.4- Non fare mai un uso improprio dell'apparecchio, che è stato progettato esclusivamente per abbattere gli odori in cucina.

2 - USO

Quadro comandi

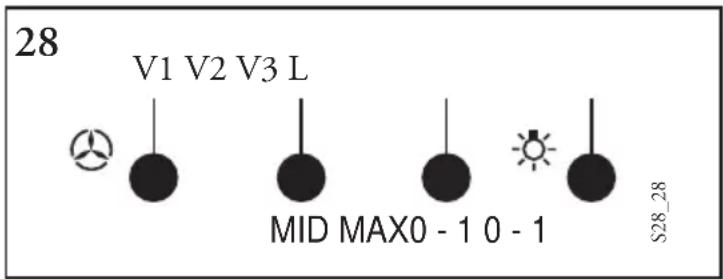

Lo schema dei comandi è il seguente (fig. 28):

TASTOL = Accende e spegne l'impianto di illuminazione

TASTO V1 = Accende e spegne il motore in prima velocità, adatta ad un ricambio d'aria continuo

particularmente silenzioso, in presenza di pochi vapori di cottura.

TASTO V2 = Seconda velocità, adatta alla maggior parte delle condizioni di uso, dato l'ottimo rapporto tra portata d'aria trattata e livello di rumorosità.

TASTO V3 = Terza velocità, adatta a fronteggiare le massime emissioni di vapori di cottura, although per tempi prolongati.

3 - MANUTENZIONE

Una costante manutenzione garantisce un buon funzionamento ed un buon rendimento nel tempo. Particolari attenzioni vanno rivolte ai filtri antigrasso metallici e, per le sole cappe filtranti, al filtro al carbone attivo.

3.1 - Filtri antigrasso metallici

1-Pulizia

E necessario lavare quosti filtri al massimo ogni 2 mesi con un normale detersivo domestico; la loro dimensione compatta consente il lavaggioanche in lavastoviglie.

2 - Smontaggio dei filtri

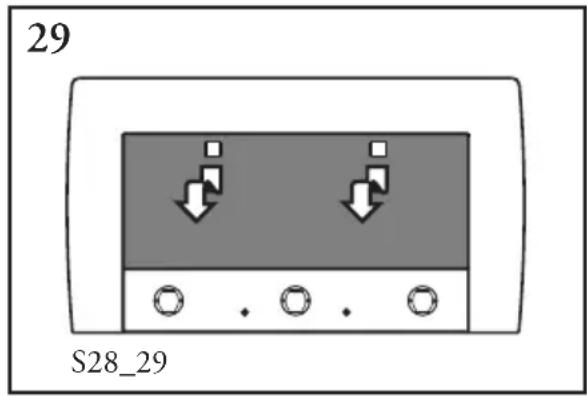

Apriere la griglia inferiore spingendo i pomelli (fig. 29).

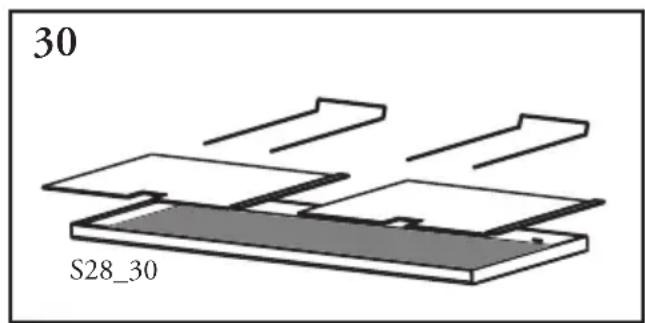

Rimuovere i filtri metallici togliendo i fermafiltri (fig. 30).

Rimontare i filtri dopo il lavaggio e richiudere la griglia inferiore.

3.2 - Filtral carbone attivo

1 - Funzionamento

Il filtering al carbone attivo ha la capacité di trattenere gli odori fino a raggiungere la saturazione.

Non è lavabile e non è rigenerabile, va pertanto sostituito almeno agli 4 mesi o, più frequently per un uso particularmente intenso.

2 - Sostituzione

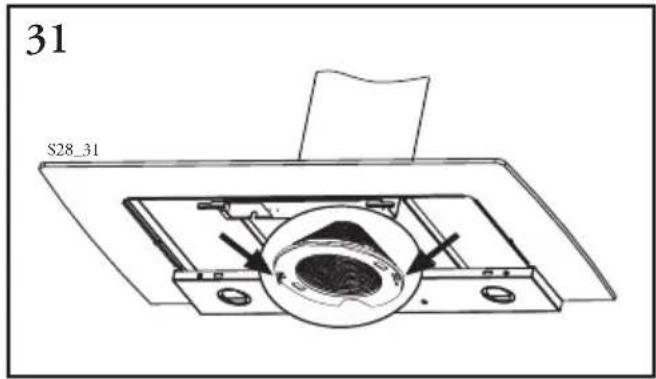

Togliere i filtri antigrasso e rimuovere il filtro al carbone attivo alla sua sede agenda sugli apposti agganci (fig. 31). Rimontare il nuovo filtro al carbone attivo e i filtri antigrasso metallici.

ATTENZIONE: è necessario rispetto i tempi di manutenzione o sostituzione indicati, per evitare un possibile rischio di incendio se i filtri si saturano di grassi.

3.3 - Illuminazione

1 - É costituita da 3 faretti alogeni da 20W.

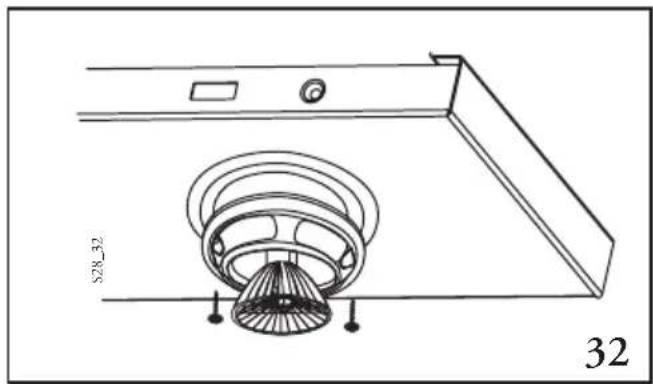

2 - Sostituzione (fig. 32)

Togliere le due viti che fissano la ghiera metallica, estrarre il faretto dal portalampade esercitando una leggera trazione. Per rimontarlo, si devefare attenzione ad insertire correttamente i due spinotti nella sede del portalampade.

3.4 - Pulizia

Per la normale pulizia della cappa:

• Nonutilizzare panni o spugne bagnate, ngeti d'acqua.
• Non utilizzato diluenti o alcoli poichè potrebbero opacizzare le superfici verniciate.
• Non utilizzato sostanze abrasive, in particolare sulle superfici in acciaio inox.

Si consiglia di utilizzare un panno umido e detersivo liquido neutro.
