BEDIENUNGSANLEITUNG HDM 9 IX Ariston Thermo

Teil 1 - MONTAGEHINWEISE

1 - ALLGEMEINES

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Wegen des betrachtlichen Eigengewichtes des Gerätes empfeht es sich, die Anbringung von geschultem Personal durchführten zu halten, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind.

Für Schäden, die durch nicht vorschrifsmäßige oder unsachgemäß Anbringung verursicht werden, leht der Hersteller jegliche Haftung ab.

2 - BAULEMENTE

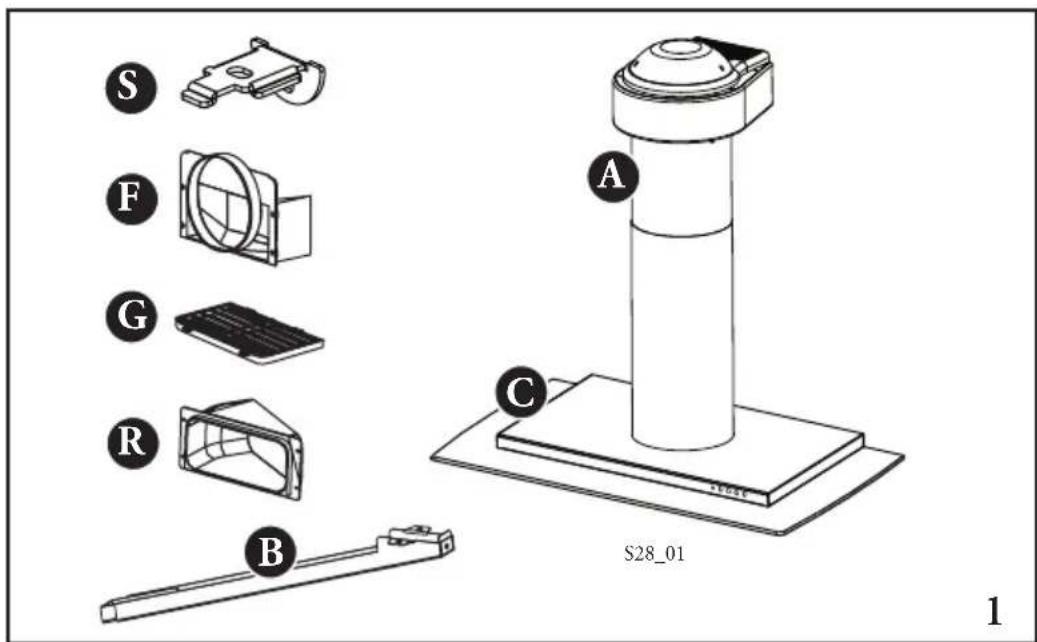

Die Dunstabzugshaube besteht aus folgenden Einzelementen (Abb. 1):

2.1 - 1 Haubenkowski C mit Schaltern und Beleuchtung;
2.2 - 1 Teleskopkamin A mit Geblasegruppe;
2.3 - 1 Flansch 120 oder 150 F;
2.4 - 1 gerichtetes Luftgitter G;
2.5 - 1 Adapter R;
2.6 - 1 Haltestange B;
2.7 - 1 Polybeutel mit:

1 Wandblech S zur Befestigung des Kamins,
1 Deckel D, Schrauben, Dubel und Unterlagen.

3 - SICHERHEITSHINWEISE

3.1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
3.2 - Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.

3.3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichen ist, andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3mm für jeder Pol, zwischenzuschalten.
3.4 - Es ist sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügbar.
3.5 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65~cm betragen.
3.6 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung: Brandgefahr!
3.7 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung: Brandgefahr!
3.8 - Die Filter dieser Dunstabzugshaube mussen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar: Daher ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzuhalten.
3.9 - Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.
3.10- Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas-, Ölöfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in thisem Zusammenhang den folgenden Absatz entsprechenden beachten. Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängiger Feuerstände (wie z.B. gas-, ol-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstände zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstände ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschliebsbare Öffnungen, z.B. in Turen, Fenstern, Zuluft/Abluftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verrieglung o.a., die Verbrennunglauf nachströmen kann. Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schornsteinfegermeister zu Rate gezogen werden.

4 - MONTAGE

Durch die vielfältigen Anbringungsmöglichkeiten der Geblasegruppe kann diese Haube auf vier verschiedene Arten montiert werden:

1 - Luftabgang nach oben (Umluft- oder Abluftversion).
2 - Luftabgang zur Wand (nur Abluftversion).
3 - Luftabgang nach rechts oder links (nur Abluftversion).

Für eine korrekte Montage der Haube ist nach folgendem System vorzugehen:

4.1 - Wahl der Montageart
4.2 - Montage des Haubenkörpers C
4.3 - Montage des Kamins A
4.4 - Anschluß Abluft- oder Umluftbetrieb
4.5 - Elektrischer Anschluß und Funktionskontrolle

4.1 - Wahl der Installationsart

1 - Luftabgang nach oben

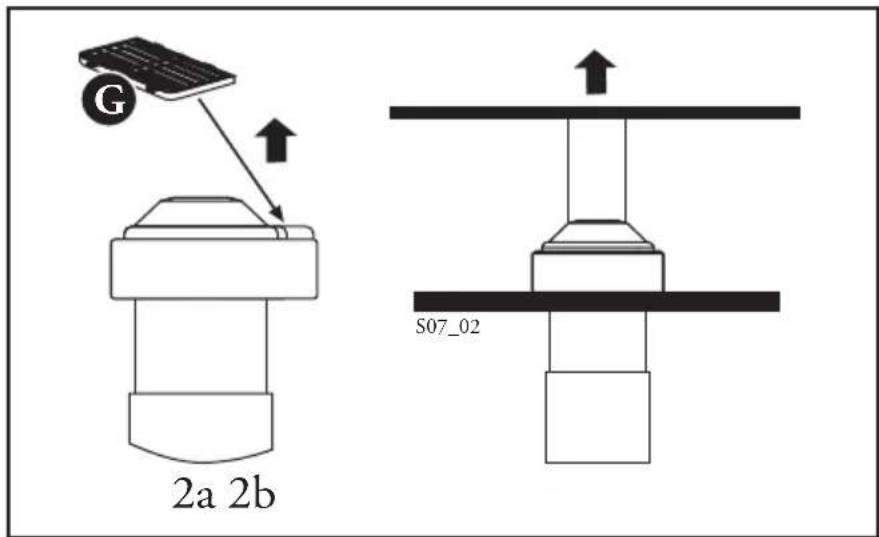

In thisem Fall kann die Haube sowohl im Umluftbetrieb (Abb. 2a) als auch im Abluftbetrieb (Abb. 2b) eingesetzt werden.

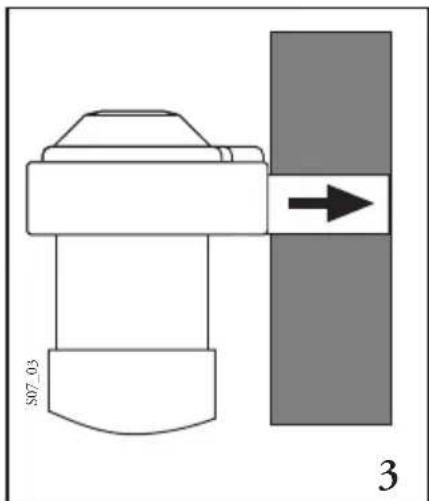

2 - Luftabgang zur Wand (Abb. 3)

In thisem Fall ist nur der Abluftbetrieb möglich.

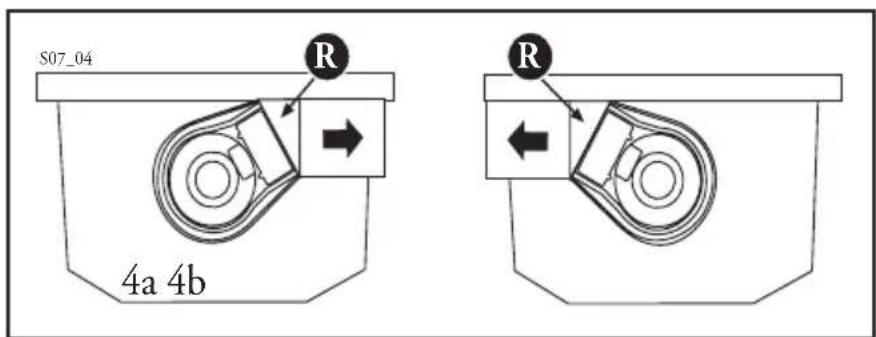

3 - Teillicher Luftabgang, nach rechts oder links (Abb. 4 a-b)

In diesen Falle kann die Haube nur in Abluftbetrieb angeschlossen werden.

4.2 - Montage des Haubenkörpers C

1-Durchbohrung der Wand

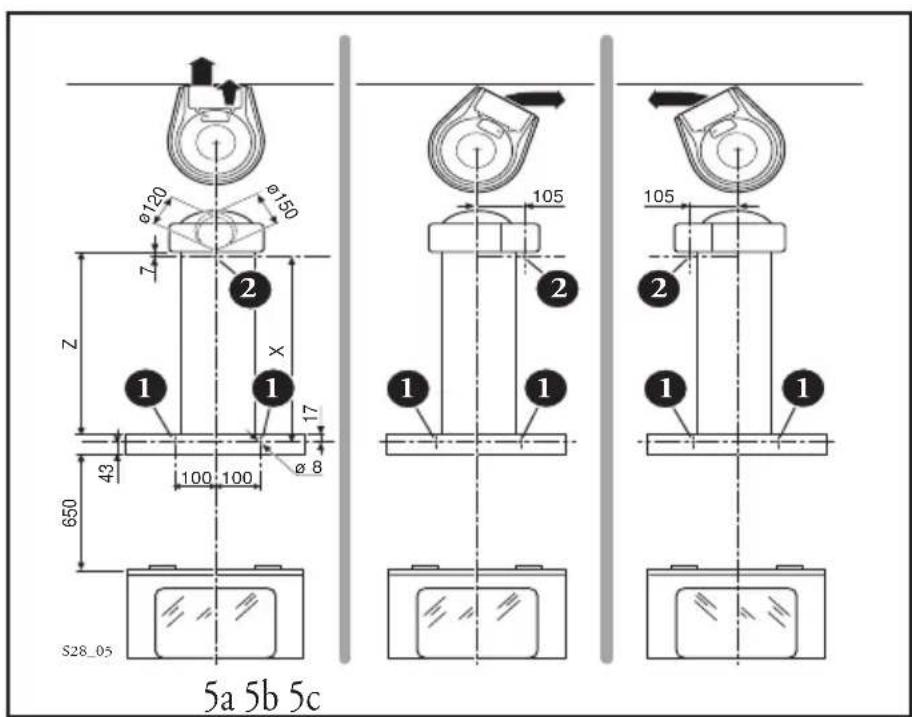

a) Die Mittelpunkte der Bohrlocher 1 zur Befestigung des Haubenkörpers C unter Verwendung der Pappenschablone auf der Wand anzeichnen. Der Mittelpunkt des Bohrloches 2 zur Befestigung des Kamins - (Abb. 5a) Luftabgang nach oben oder nach außen, (Abb. 5b-c) Luftabgang nach rechts oder links - ist in einem Abstand X von der Zwischenachse der Bohrlocher 1 anzuzeichnen. Der Wert X ergibt sich durch Ausmessung der für die Montage des Kamins Z bestehtigten Veränderung plus 10mm , also X = Z + 17 - 7 . Mit einem Bohrer 8mm werden die markierten Mittelpunkte geobhrt.

b) Wird die Haube so montiert, daß der Luftabgang zur Wand gerichtet ist (Abb. 5a), so ist ein Loch für die Luftableitung mit Ø120 oder 150 mm, je nach dem mitgelieferten Flansch F, in die Wand zu bohren.

2 - Montage der Befestigungselemente

a) Die der Lieferung beigeufigsten Dubel in die Bohrlocher 1 und 2 einfahren.

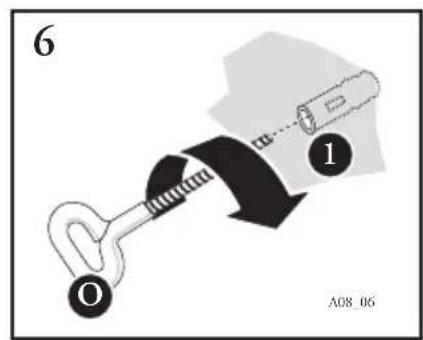

b) Die Osen O (Abb. 6) montieren.

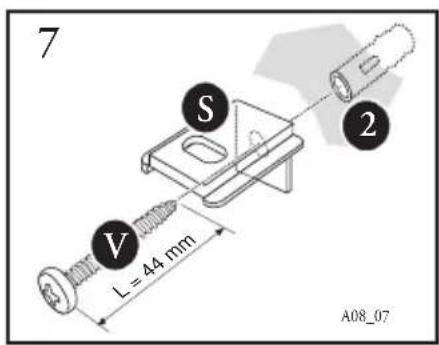

c) Unter Verwendung der mitgelieferten Schraube V das Wandblech S im Bohrloch 2 festspannen (Abb.7).
3-Wandmontage des Haubenkörpers C
a) Etwa Gitter abnehmen und Aktivkohlefilter entfernen (vgl. hierzu den Abschnitt Wartung).

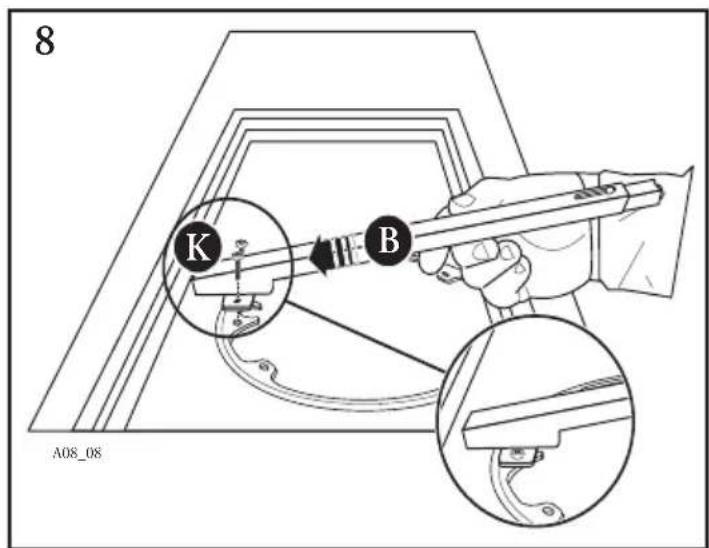

b) Unter Verwendung der zwei mitgeliefertern Schrauben K (3,5x9,5) die Haltestange B montieren (Abb. 8).

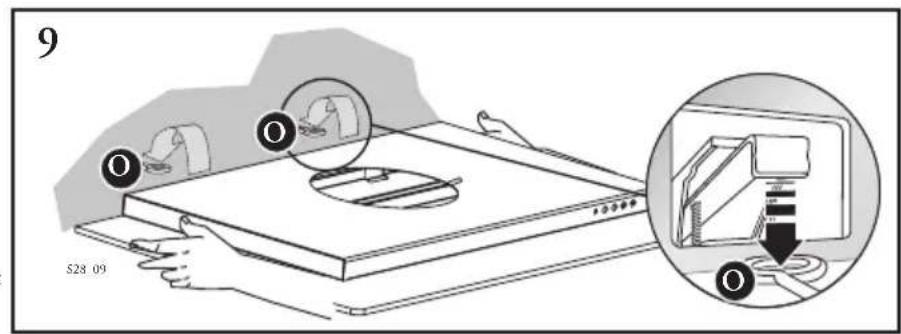

c) Den Haubenkörper C in die in den Bohrlochern 1 befestigten Osen O einhängen (Abb.9).

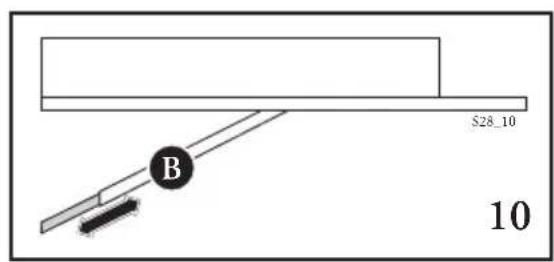

d) Die Haltstange B so ausrichten, daß sie an der Wand anliegt (Abb. 10).

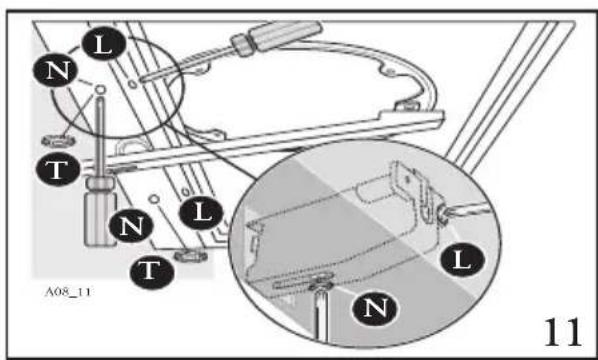

e) Regulierung (Abb. 11). Die Dunstabzugshaube kann über ihre rückseite angebrachten Regulierungsschrauben folgendermaßen ausgerichtet werden

Die Schrauben L drehen, bis sich die Schrauben N bei den unteren Einführungsochem befinden.

• Durch Verdrehen der N-Schrauben kann die Haube senkrecht und waagerecht reguliert werden.
• Die Haube durch Anziehen der L-Schrauben an der Wand festspannen.
• Die mitgeliefertern T-Dübel in die Einführungslöcher der N-Schrauben stecken.

Etwa vorhandene Holzplatten im Montagebereich der Haube sind auf jeder Fall, bei jeder Art von Montage, abzubauen, zu bohren und dann erst wieder zu montieren.

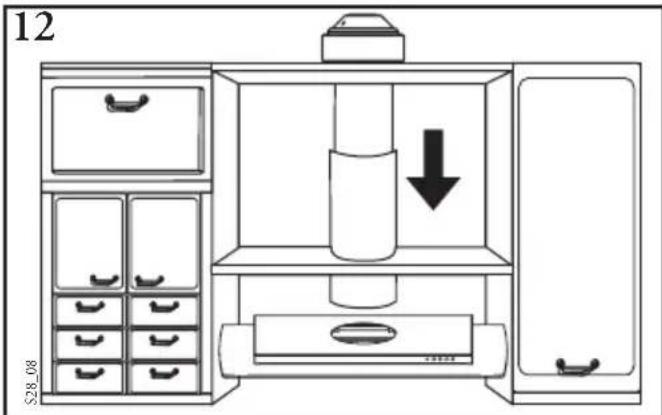

1 - Bohrung der Holzplatten:
a) In den Holzplatten unter Verwendung einer Pappenschablone und unter Bezugnahme auf das Bohrloch "B" der mittleren Achse entlang eine Bohrung zur Durchführung des Kamins auszuführren. Der Haubenkoper ist vor der Befestigung des Haubenkörpers C in die Holzplatten einzuführren
(Abb. 12).

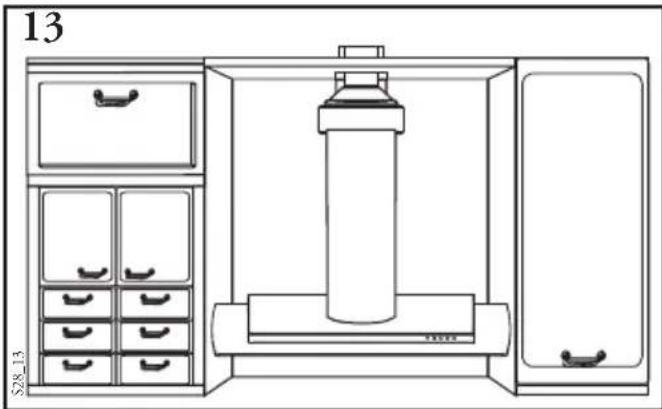

b) Bei der Montage in Abluftversion mit nach oben gerichteten Luftabgang ist zur Durchführung der Lufttableitung, sofern die Geblasegruppe unter den Hängeschranken positioniert wird, ausschließlich in der oberen Holzplatte eine Bohrung anzubringen (Abb. 13).
2 - Ausrichtung und Vorrüstung der Geblasegruppe
a) Die Haube wird serialnäg mit zur Wand gerichtetem Luftabgang geleifert (Abb. 3). Soll die Haube mit damitchem Luftabgang montiert werden (Abb. 4a-b), muß die Geblasegruppe dementsprechend ausgerichtet werden:

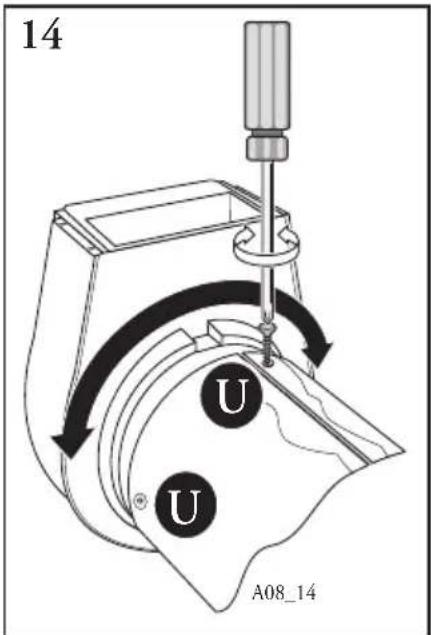

Die U-Schrauben abdrehen (Abb. 14);
- Die Geblasegruppe um 60^ nach rechts oder links drehen.
Die U-Schrauben wieder andreiben.
b) Der jeweilige Luftabgang der Geblasegruppe ist mit Bezug auf die Installation vorzurüsten.
- Luftabgang nach oben (Abb. 2a-b).

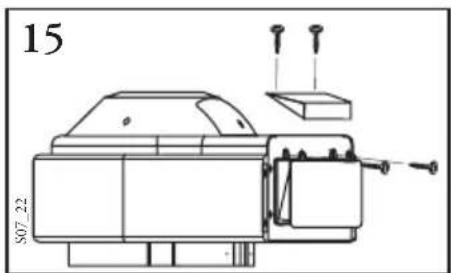

- Den Plastikverschluss vom oberen Gebläseitel abnehmer und ihn ruckseite anbringen (Abb. 15).
- Luftabgang zur Wand (Abb. 3).

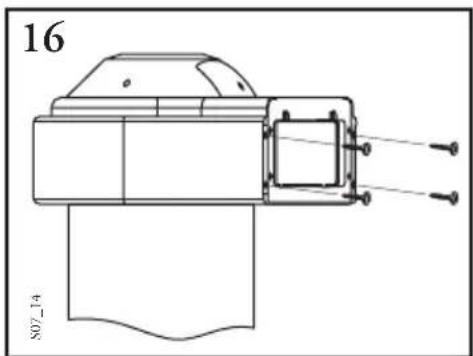

- Den Kunststoffnahmen vom Luftabgang entfernen (Abb. 16).

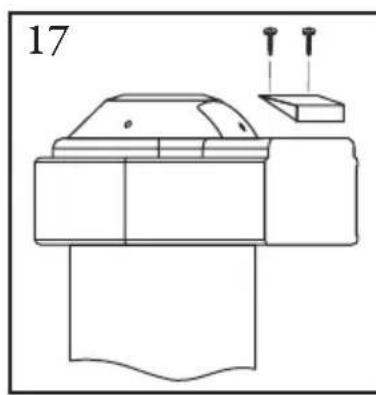

• Den Verschluß vom oberen Teil der Geblasegruppe abnehmer (Abb. 17), damit der Flansch F eingeführt werden kann.

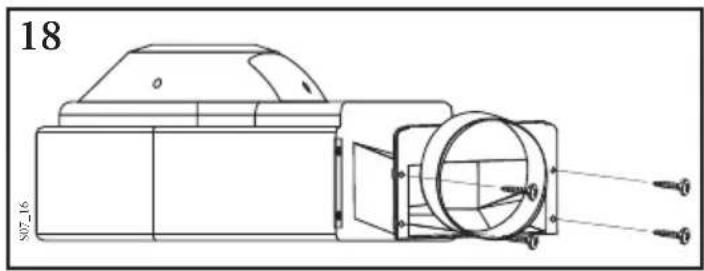

• Den Flansch F 0120 oder 150~mm (Abb. 18) montieren und den Verschluss F wieder einsetzen.
• Luftabgang seitlich (rechts oder links) (Abb. 4a-b).
  Die vier Befestigungsschrauben des

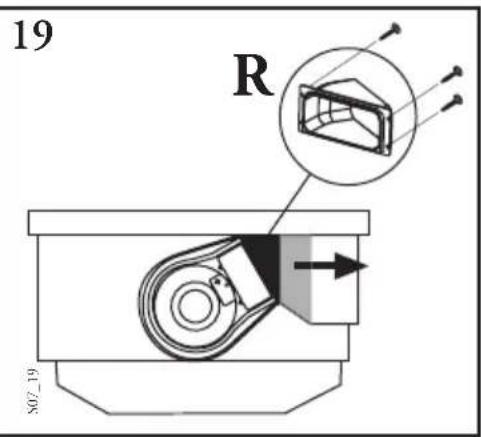

Kunststoffrahmengemäß Abb.16 abdrehen. Den Adapter R (Abb. 19) montieren und den Kunststoffrahmen wieder mit seinen vier Schrauben befestigen.

3-Befestigung des Kamins

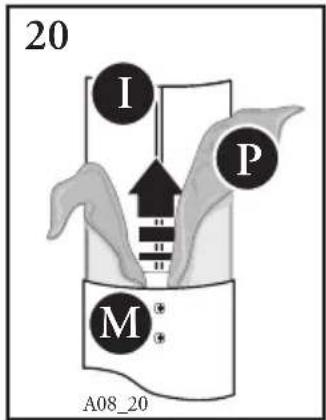

a) Die Befestigungsschrauben M der beiden Kaminteile lockern und den inneren Teil I fast zur Gänze herausziehen (Abb. 20). Die Schutzfolie P abziehen.

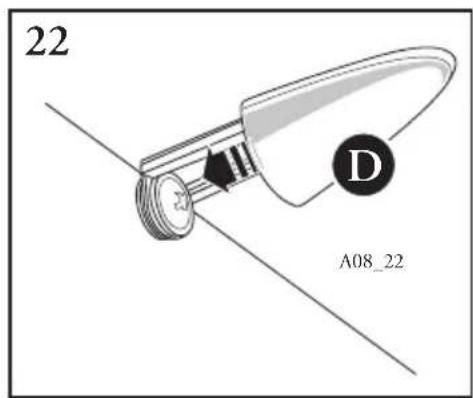

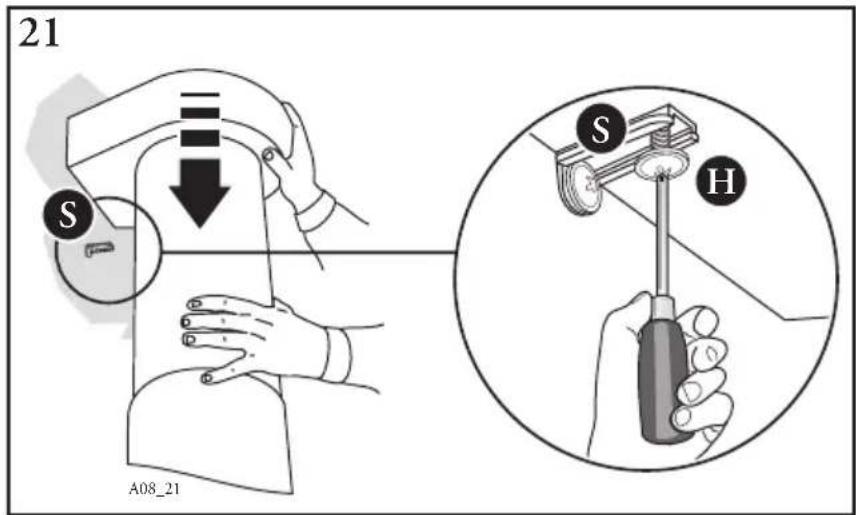

b) Den unteren Kaminteil in seiner Aufnahme oben am Kamin einsetzen. Die Geblasegruppe bis zum Wandblech S herunterlassen und mit der mitgelieferten Schraube H anschrauben (Abb. 21). Den der Lieferung beigeführten Deckel D am Wandblech S

montieren (Abb. 22).

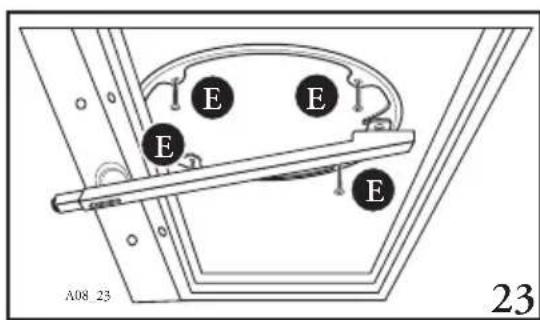

c) Den Kamin A am Haubenkorper C mit vier mitgelieferten Schrauben befestigen (Abb. 23).

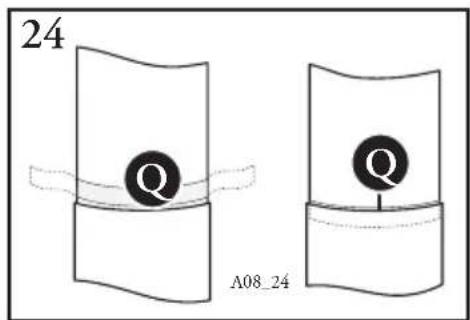

d) Die der Lieferung beigeufige durchsichtige Dichtung Q eingufen, damit zwischen

den beiden Kaminteilen kein Spiel besteht (Abb.24).
Die M-Schrauben anziehen.
e) Die Haltestante B entfernen.

4.4 - Anschluß Abluft- oder Umluftbetrieb

1-AnschlußimAbluftbetrieb.

FürSAMTlicheInstallationsarten:

a) Den Luftabgang an das Außenrohr anschließen.
b) Den eventuell im Haubenkörper eingesetzten Aktivkohlefilter entfernen (siehe Kapitel Wartung).

2-Anschluß im Umluftbetrieb

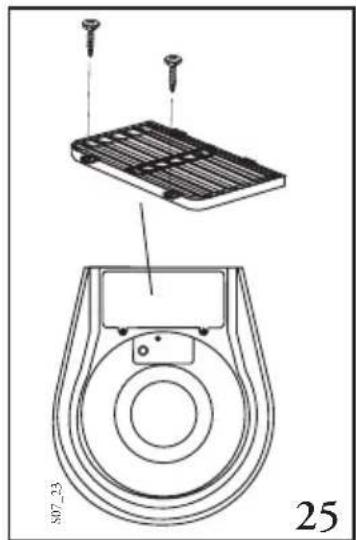

Ausschließlich für die Installation mit nach oben gerichteten Luftabgang. Das Luftgitter G am Luftabgang montieren (Abb. 25). Der Aktivkohlefilterarf derst nach Ausführung des elektrischen Anschlusses im Haubenkörper eingesetzt werden.

4.5 - Elektrischer Anschluß und Funktionskontrolle

1 - Die in der Montageanleitung besonderss hervorgehobenen
Sicherheitshinweise, insbesondere die Punkte 3.2, 3.3, 3.4 von Abschnitt 3 sind strengstens zu beachten.

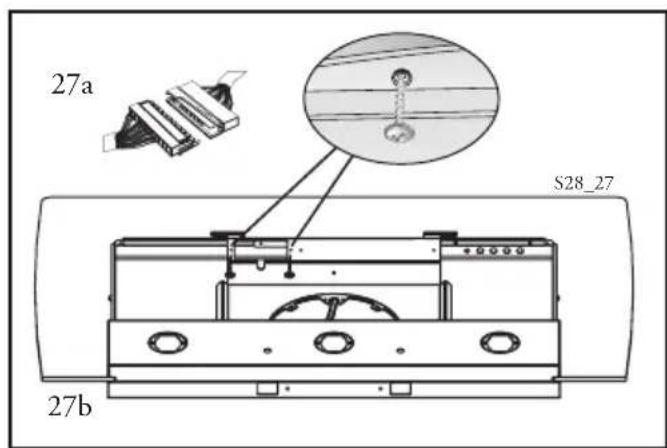

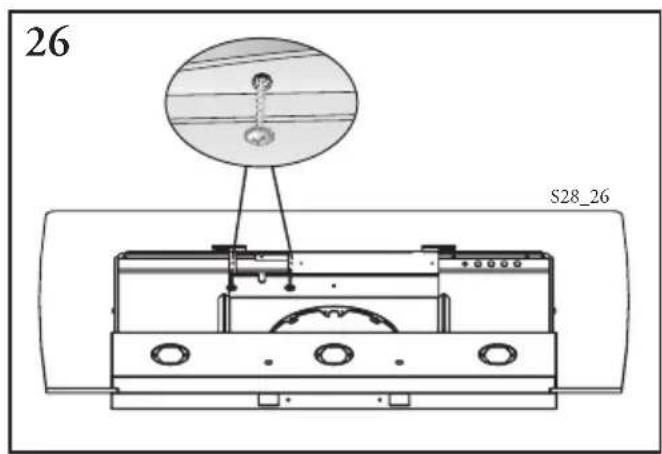

2 - Den Metaldeckel nach Abdrehen der vier Befestigungsschrauben (Abb. 26) abnehmer. Den Haubenanschluss mit dem Anschluß der Gebläseinheit verbinden (Abb. 27a). Die Steckverbindungen ordnungsgemäß unter der Abdeckung positionieren und die vier Befestigungsschrauben anziehen (Abb. 27b).
3 - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.
4 - Die Gitter abnehmer, für den Umluftbetrieb, die Aktiv-Kohlefilter (siehe Kapitel Wartung) wieder montieren.

Teil 2 - GEBRAUCHS- UND WARTUNGSHINWEISE

1 - SICHERHEITSHINWEISE

Alle Hinweise von Abschnitt 3, erster Teil, Montagehinweise, sollen ausfuhrlich beachtet werden. Außen dem ist es sehr wichtig, während Gebrauch und Wartung auf folgende Hinweise zu achten:

1.1- Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter istrechtzeitig durchzuführn, undzar in den vom Hersteller empfohlenen Zeitabständen oder, bei besonderss starkem Einsatz der Haube (mehr als 4 Stunden pro Tag), auch haufiger.
1.2- Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt setzen.

Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum aufkleinste Stellung zu drehen, trotzem aber unbedingt im Auge zu gehalten.

1.3- Die Flamme ist zu regulieren, um zu vermeiden, daß sie sich seitlich über den Topf Boden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine gefährliche Hitzekonzentration.
1.4- Die Dunstabzugshaube ist ausschließlich zum Absaugen von Kuchengerüchen vorgesehen. Bei nicht bestimmungsgemäßer Benutzung erlischt jeder Hersteller-Garantie.

2 - Betrieb

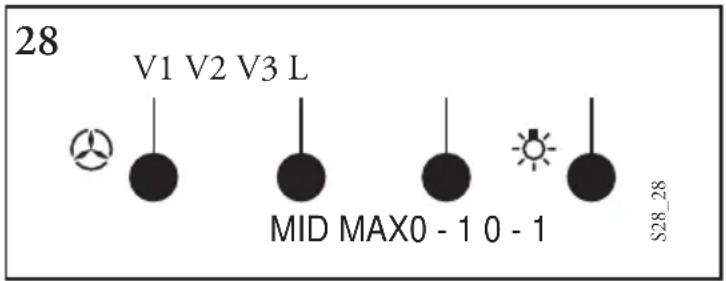

Display (Abb. 28)

Taste L = schaltet die Beleuchtung ein und aus;

Taste V1 = kleinste Schaltstufe des Motors, geeignet für einen ständigen und besonderss leisen Luftautausch bei geringer Kochdunstentwicklung.

Taste V2 = mittlere Schaltstufe, geeignet für die meisten Anwendungsbedingungen, da hierbei optimaler Wirkungsgrad Luftleistung/Geräuschpegel vorliegt.
Taste V3 = hochste Schaltstufe, geeignet für die Beseitigung starker Kochdunstentwicklung, auch über längerere Zeit.

3 - WARTUNG UND PFLEGE

Eine ständige Wartung garantiert eine gute Arbeitsweise sowie eine gute Leistung über lange Zeit. Besondere Pflege ist den Metall-Fettfiltern und den Aktiv-Kohlefiltern (nur bei Umluftbetrieb)

zuzuwenden.

3.1 - Metall-Fettfilter

1 - Reinigung

These Filter sollen spätestens alle 2 Monate unter Zusatz von handelsüblichen Spülmitteln ausgewaschen werden. Die kompakte Dimension erlaubt das Waschen in der Spülmaschine.
2 - Filterentnahme

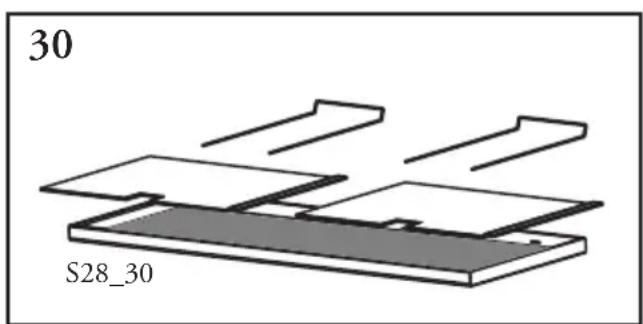

Dasunte Gitter abnehmen,indem man auf die Grifftasten (Abb.29) druckt.Die Metall-Fettfilter herausnehmer, nachdem die Befestigungsgriegel (Abb. 30) beiseite geschoben wurden. Die Filter nach ihrer Reinigung wieder einsetzen und dasunte Gitter schlieben.

3.2 - Aktiv-Koblefilter

1 - Arbeitsweise

Die Aktiv-Kohlefilter behmen die Gerüche bis zur Sattigung auf. Diese Filter konnen nicht gereinigt und nicht regeneriert werden und müssen weniger stens alle 4 Monate gewechselt werden, oder bei besonders starkem Einsatz der Haube auch haufiger.

2 - Filterwechsel

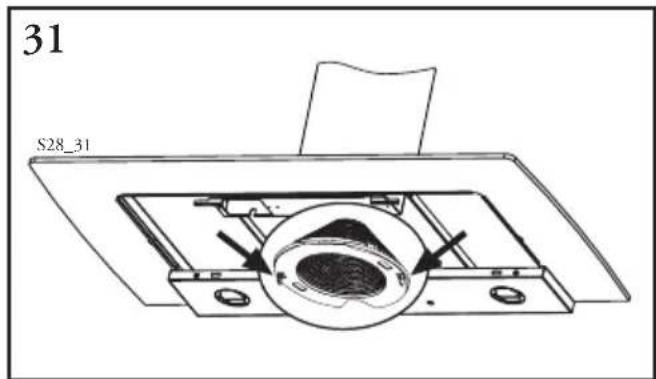

Fettfilter (siehe Abschnitt 4.2 a Teil 1) entfernen und Aktiv-Kohlefilter durch Druck auf die Befestigungsgriegel (Abb. 31) aus dem Filterrahmennehmen. Neuen Aktiv-Kohlefilter und Metall-Fettfilter wieder einsetzen.

ACHTUNG: Die Filter dieser Dunstabzugshaube mussen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar.

3.3 - Beleuchtung

1 - Die Beleuchting besteht aus 3 Halogenlampen von je 20 W.

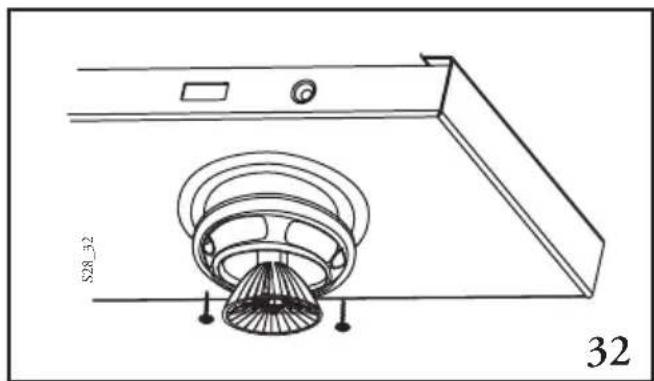

2-Wechsel der Lampen (Abb.32) Die beiden Befestigungsschrauben des Sicherungsringes abdrehen und die Halogenlampen aus ihrer Fassungziehen.Bei der erneuten Montage ist unbedingt daraufuf zu achten,da? die beiden Kontaktstifte korrekt in die Lampenfassung eingefuhrt werden.

3.4 - Pflege

Für die normale Reinigung der Dunstabzugshaube:

• Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden.
• Nie Lösungs- oder alkoholhaltige Mittel verwenden, da diese ein Mattwerden der lackierten Oberflächen bewirken.
• Nie Reibungsmittel verwenden, insbesondere auf Inox-Stahl Oberflächen.

Es empfeht sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu verwenden.
