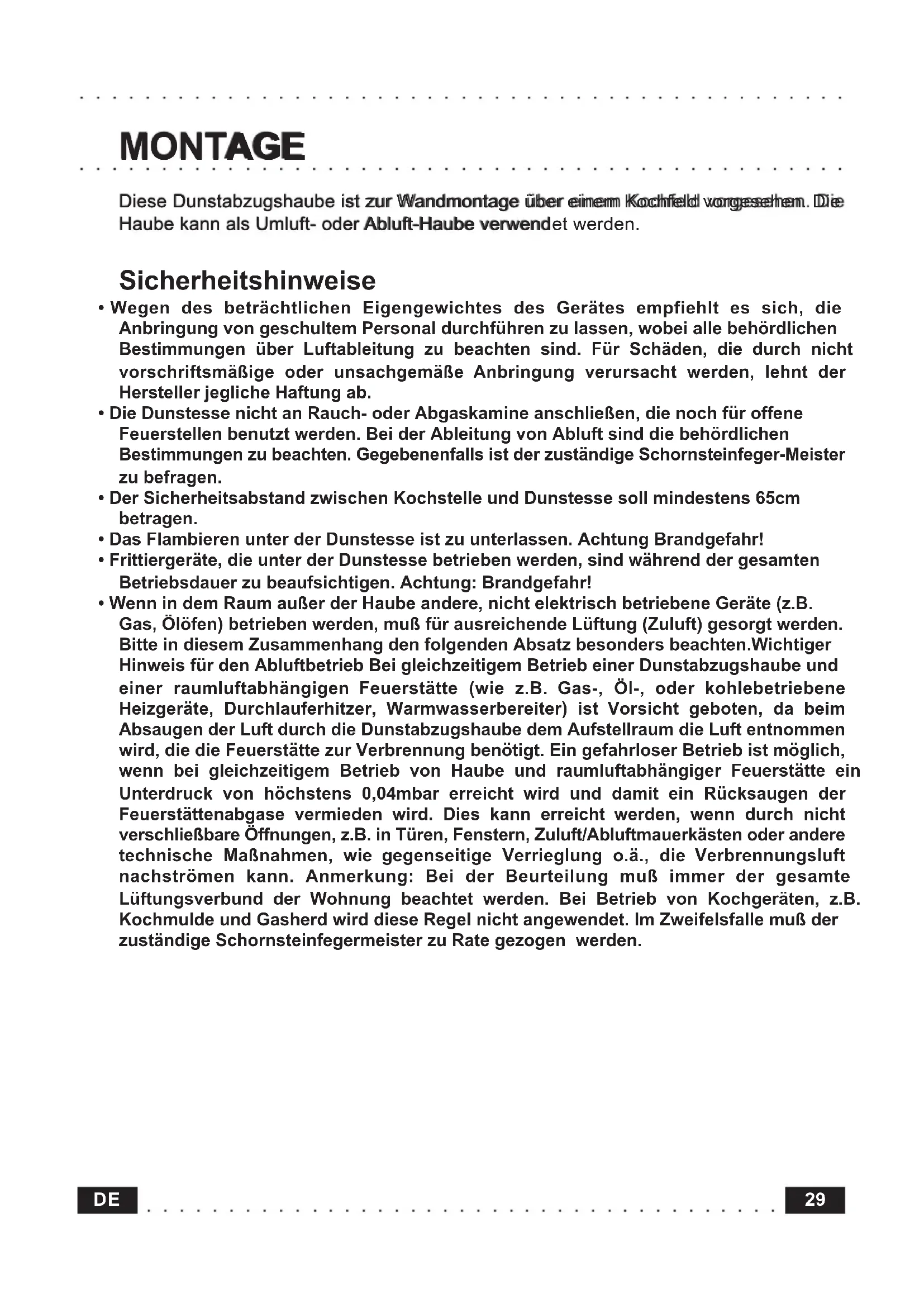

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld wongesehem. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden.

Sicherheitshinweise

• Wegen des betrachtlichen Eigengewichtes des Gerätes empfeht es sich, die Anbringung von geschultem Personal durchführten zu{lappen, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschriftsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.
  Die Dunstesse nicht an Rauch- oder Abgaskamine anschließen, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
• Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65cm betragen.
• Das Flambieren unter der Dunstesse ist zu unterlassen. Achtung Brandgefahr!
• Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Achtung: Brandgefahr!
• Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in thisem Zusammenhang den folgenden Absatz besonderss beachten.Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. Gas-, Öl-, oder kohlebetriebene Heizgeräte, Durchlauferhitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleichzeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte ein Unterdruck von hochstens 0,04mbar erreicht wird und damit ein Rücksaugen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z.B. in Turen, Fenstern, Zuluft/Abluftmauerkästen oder andere technische Maßnahmen, wie gegenseitige Verrieglung o.., die Verbrennungsluft nachströmen kann. Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Kochmulde und Gasherd wird diese Regel nicht angewendet. Im Zweifelsfalle muß der zuständige Schornsteinfegermeister zu Rate gezogen werden.

Bestandteile

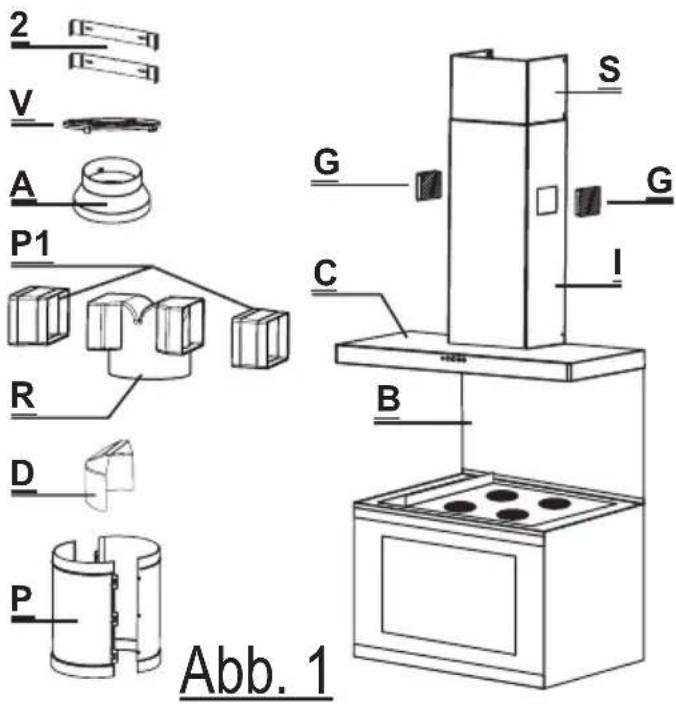

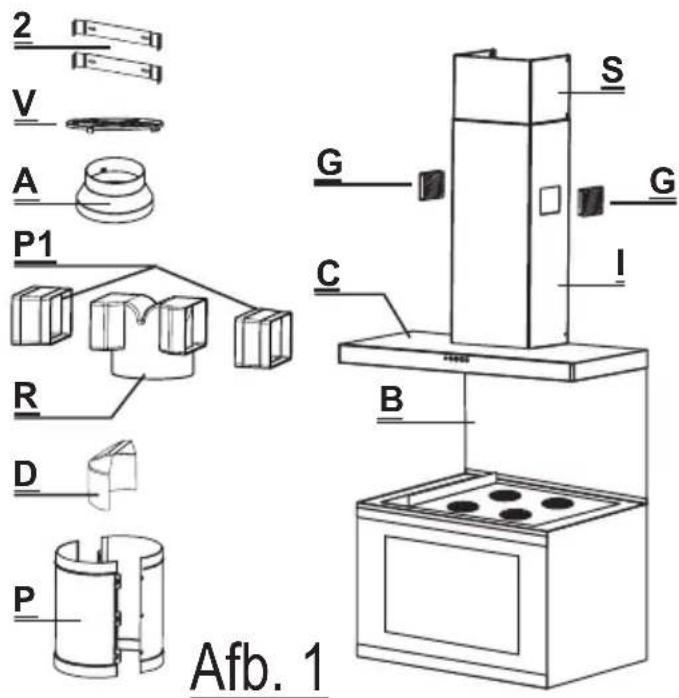

Die Haube bestehtt aussfotgegenen Komponenten (Abb.1):

11Haabbekepper CmitiSchaltern, Beleuchtung und Geblasegruppe
- 1 Teleskopkamin, bestehend aus:
1 oberen Halbrohr S
1 unteren Halbrohr I
2 Luftleitgitter G
1 Reduzierflansch 0 150-120 A
1 Ventil V (Optional)
- 1 Umluftadapter R
1 Deflektor D
- 2 seitliche Umluftverlängerungen P1
1 Umluftveränderung P_
1 Beutel mit folgendem Inhalt: 2 Bügel 2 zum Fixieren des Kamins, Schrauben, Dübel und Dokumentation.
1 Ruckwand B (Optional)

Installationsanweisungen

Zur Erleichterung der Installation sollte wie nachstehend beschrieben vorgegangen werden:

• Montage der Haltebügel und der Rückwand
• Montage des Haubenkörpers
  Elektröanschluss und Funktionskontrolle
• Anschluss für Abluft- oder Umluftbetrieb
  Montage des Teleskopkamins

Montage der Haltebügel und der Rückwand

Hierzu ist auf die (Abb.2a-b) Bezug zunehmen:

• An der Wand eine vertikale Linie bis zur Decke zeichnen (in der Mitte des Bereiches, in dem die Haube montiert werden soll), die dem vertikalen Ausrichten der Einzelteile dient.

Positionierung der Bügel 2

a) Einen der beiden Biegel2 zirka 1 oder 2mm von der Decke oder der oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnitt) auf die vertikale Linie ausrichten.
b) Die beiden ösenförmigen Bohrlocher des Bügels an der Wand markieren.
c) Den zweiten Bügel 2 an die Wand legen und auf die vertikale Linie ausrichten, wobei ein Abstand X (siehe Abb.2) einzuhalten ist, der dem oberen mitgelieferten Kaminhalbrohr S entspricht. Die Quote X variiert je nach Länge des jeweiligen Kaminhalbrohres.
d) Den jeweiligen Mittelpunkt der ösenförmigen Bohrlocher des Bügels an der Wand markieren.

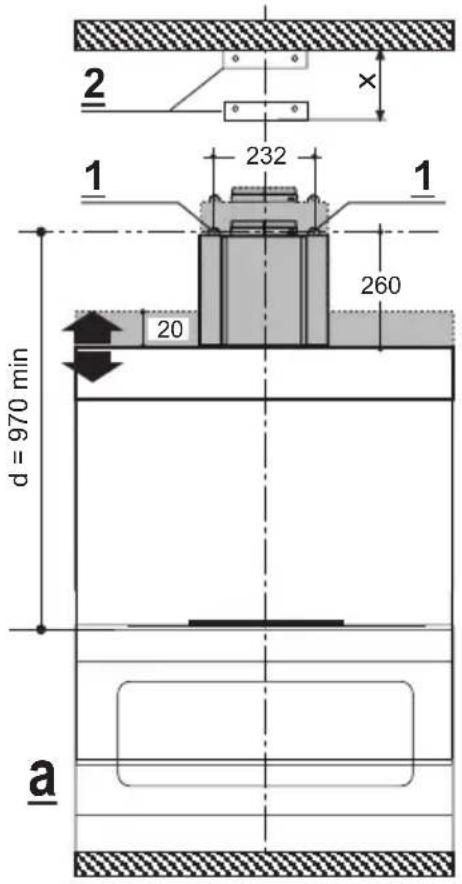

Festlegung der Fixierlocher 1:

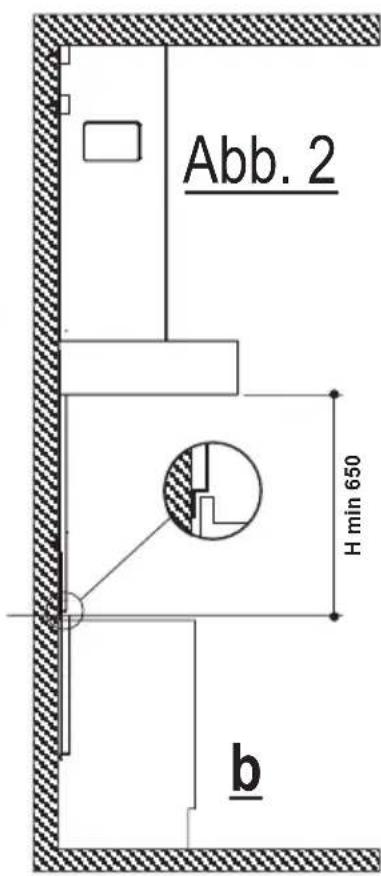

a) Einen Punkt auf der vertikalen Linie kennzeichnen, der folgenden Abstand zur Kochmulde aufweist:

d = 970 (Maß ohne Rückwand).

d = Rückwandelhöhe++3200 mm (Maß mit Rückwandel). Das Maß H Istisdie die Mindesthöhe in mm von der Kochmulde zur unteren Frontkante.

b) Beim markierten Punkt eine horizontale Linie aufzeichnen, die parallel zur Kochmulde verläuft.

c) Mit einem Bohrer 08 mm zwei Löcher 1 in die Wand bohren (Abb.2a) und die Dübel bzw. die Feststellschrauben bei den Bohrungen 1 anbringen (Schrauben zu 4,2 x 44,4). Beim Anziehen der Schrauben einen Freiraum von 5-6 mm belassen, der zum Einhaken des Haubenkörpers notwendig ist. Geringfälligige

Änderungen können mit Hilfe der Stellschrauben der Haube (siehe Montage des Haubenkörpers) erfolgen. Die maximale Haubenweg beträgt 20mm .

Rückwand (Optional)

Der Abstand der Haube von der Kochmulde wird in thisem Fall von der Höhe der Rückwand B und des eventuell anzubringenden Aufsatzes an der Arbeitsplatte bestimmt. Die Rückwand wird vor Montage des Haubenkörpers angebracht; will man die Rückwandiben und unter mit der Wand verschrauben, muss sie auf die gewünschte Höhe ausgerichtet werden, bevor der Unterschrank oder die Arbeitsplatte montiert wird. Da essich hierbei um einen relativ komplizierten Vorgang handelt, sollte er nur vom Kuchenmontagepersonal oder von fachlich geschulten Personen, die die Endmasse der Möbel genau kennen, durchgeführt werden. Soll nur die obere Befestigung durchgeführt werden, ist folgendermaßen vorzugehen:

a) Die Rückwand auf die Arbeitsfläche aufstützen und laut Abb.2 an der Wand positionieren.
b) Die Mittelpunkte der beiden Bohrlocher der oberen Abkantung an der Wand kennzeichen.
c) Mit einem Bohrer 8 mm Locher in die Wand bohren und die Rückwand mit Hilfe der mitgelieferten Dübel und Schrauben fixieren.
d) Eine eventuelle Fixierung des unteren Bereiches bleibt dem Installateur überlassen.

Montage des Haubrankoppens

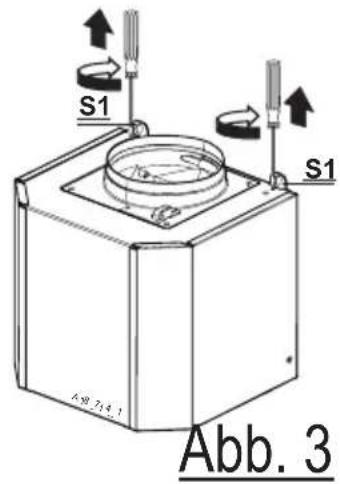

Bevor mit der Installationbeggoneanwirdmunseserdie Haltebugel S1 reguliert werden, indem man die Stellschrauben bis zum Anschlag im Uhrzeigersinn dreht (Abb.3):

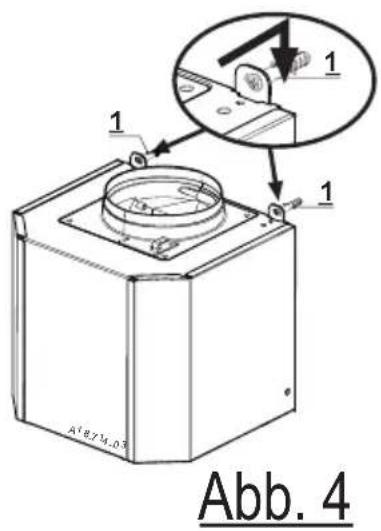

a) Die Haube bei den beiden zuvor angebrachten Schrauben 1 (4,2 x 44,4) einhaken (Abb.4).
b) Die Haube mit Hilfe der Stellschrauben ausrichten und die Schrauben festziehen.

Elektrischer Anschluß und Funktionskontrolle

• Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen. Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.
• Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.
• Es ist sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
• Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist, andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.

Anschluss für Abluft- oder Umluftbetrieb

Anschluss im Abluftbetrieb.

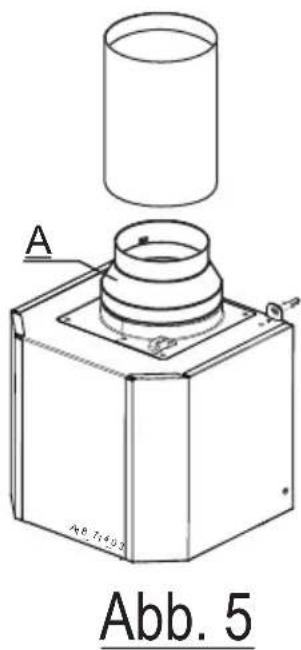

Die Haube kann durch den Installateur wahlweise mittels Rohr oder Schlauch 120 oder 150~mm an die Außenrohrleitung angeschlossen werden. Bei Installation mit einem Rohr 120 muss der mitgelieferte Reduzierflansch A beim Haubenaustritt angebracht werden (Abb.5).

• Isseteired Halabbeninstaltbdoimministetidhe hnttaftstritt beim unteren HalbrohrIworgesehen, muss der Deflektor D beim Anschluss R angebracht werden, um die nicht verwendete Öffnung zu schlieben (Abb.6).
  Die Verlängerung P bei den beiden Auslassöffnungen 1 und 2 auf der Verlängerung abschreiben. Die Verlängerung P wird an den runden Geblaseausgang angeschlossen, indem man sie nach unten druckt und gleichzeitig den Anschluss R anbringt (prufen, ob die beiden Umluftverlängerungen P1 am Anschluss R montiert wurden). Prufen, ob die Höhe der beiden zusammengeführten Teile R + P der Höhe des Kaminausganges entspricht (Abb.7).
• Eventuell vorhandene Aktivkohlefilter müssen entfernt werden (siehe Abschnitt Wartung).

Anschluss im Umluftbetrieb

Die gefiltrte Luft wird durch die beiden seitlichen Luftleitgitter aus Plastik G am unteren Halbrohr I in den Raum zurückgeleitet.

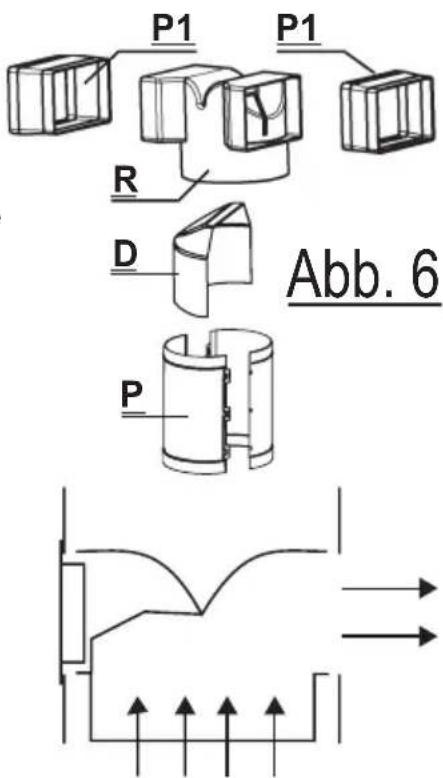

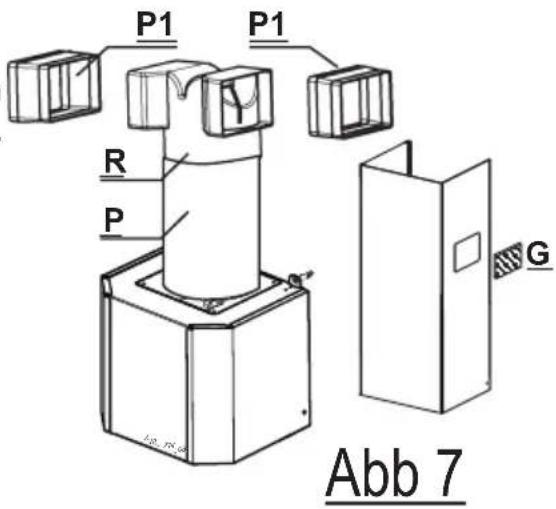

Die Verlängerung P_wird an den runden Gebläseausgang angeschlossen, indem man sie nach unter druckt und gleichzeitig den Anschluss_R anbringt (prufen, ob die beiden Umluftverlängerungen P1 am Anschluss_R montiert wurden). Die Verlängerung P bei den beiden Auslassöffnungen 1 und 2 direkt auf der Verlängerung abschreiben. Prufen, ob die Höhe der beiden zusammengeführten Teile R + P der Höhe des Kaminausganges entspricht (Abb.7).
Eventuelle Aktivkohlefilter in die Haube einsetzen (siehe Abschnitt Wartung). Die Luftleitgitter nicht anbringen; dieser Vorgang erfolgt nach Installation des Kamins.

Montage des Teldsckpamins

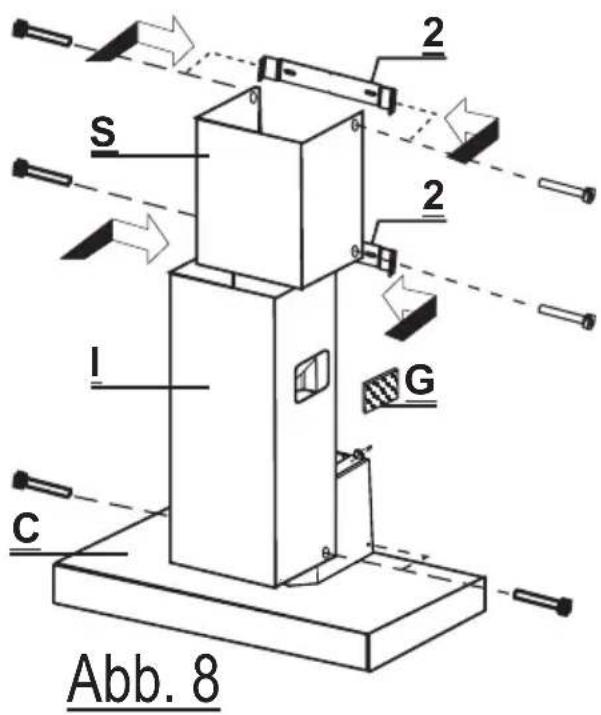

ZurAbirgngdebebereHaftbnoeseS werden die beiden seitlichen Schenkel leicht auseinanderergebogen, hinter den Bugeln 2_eingehnt und bis zum Anschlag geschlossen. Das obere Halbrohr S mit den vier Schrauben (die im Beutel mit den Zubehorteilen mitgeliefert werden) bei den Bugeln 2 fixieren (Abb.8).
- Das unter Halbrohr I wird auf gleiche Weise zwischen das obere Halbrohr S und die Haube C eingefugt und mit den beiden im Zubehörbeutel mitgelieferten Schrauben fixiert.
Kamin mit Luftleitgitter: die Luftleitgitter werden bei den entsprechenden Sitzen mit kräftigem Druck im Blech eingerastet. Dabei soll das Symbol nach oben und das Symbol nach vorn weisen. Bei Umluftbetrieb ist zu prufen, dass die Luftleitgitter korrekt beim Umluftadapter R eingesetzt wurden (Abb.9).

GEBRAUCH

Sicherheitshinweise

• DiederfiedeiseDuStabungsgshubemirissereiniregelntigegeZeZahatstendergentigt oder erneuert werden. Fettgetrakte Filter sind leicht brennbar: Daher ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingte einzuhalten.
• Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungsarbeiten ist entweder der Gerätestecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.
  Die Wartung der Fettfilter und das Auswechseln der Aktiv-Kohlefilter istrechtzeitig durchzuführn,undzarin den vom Hersteller empfohlenen Zeiträumen oder,bei besonderss starkem Einsatz der Haube (mehr als 4 Stunden pro Tag),auch hαufiger.
• Niemals eine große Flamme bei eingeschalteter Dunsthaube unbedeckt{lassen. Wenn der Topf weggenommen wird, ist die Flamme abzuschalten oder für einen kurzen Zeitraum aufkleinste Stellung zu drehen,trotzdem aber unbedingt im Auge zu behalten.
  Die Flamme ist zu regulieren, um zu vermeiden, daß sie sich seitlich über den Topfboden hinaus ausbreitet. Man spart auf diese Weise Energie und vermeidet eine gefährliche Hitzekonzentration.
  Die Dunstabzugshaube ist ausschließlich zum Absaugen von Kuchengeruchen vorgesehen. Bei nicht bestimmungsgemäßer Benutzung erlischt jeder Hersteller-Garantie.

Areitsweise der Dunsthaube

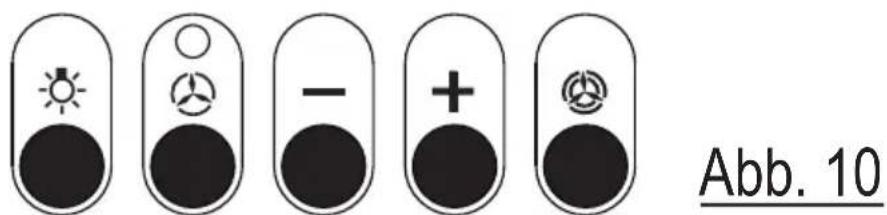

Display (Abb. 10)

Folgende Bedientasten stehen zur Verfügung:

Taste T1 = Ein- und Ausschalten der Beleuchtung

Taste T2 = Ein- und Ausschalten des Motors (Der LED T2 ist eingeschaltet)

Taste T3 = Gebläsestufen herunterschalten

Taste T4 = Gebläsestufen hochschaften

Taste T5 = Intensivstufe mit programmierter Abschaltung (Der LED T2 blinkt).

• Gebläsestufe für besonderss hohe Dunstkoncentrationen;
• schaltet sich automatisch nach 10 minutigem Betrieb ab.
• kann durch Tastendruck T5 ausgeschaltet werden.

T1 T2 T3 T4 T5

WARTUNG UND PFALEGE

Eine regelmäßige Wartung garantiert einwamdfireiem Betrieb undgute Leistungsneber Lange Zeit him. Besondere Aufmekt samkeit muss man in thisem Zusammenhang den Metallfettfiltern bzw. bei Hauben mit Umluftbetrieb, den Aktivkohlefiltern schenken.

Metall-Fettfilter

- Reinigung

These Filter sollen spätestens alle 2 Monate unter Zusatz von handelsüblichen Spülmitteln ausgewaschen werden. Die kompakte Dimension erlaubt das Waschen in der Spülmaschine.

- Filterentnahme

Einen Filter nach dem anderen entfernen, mit einer Hand anheiten und Grifftaste zur Filtermitte drucken (Abb.11). Bei Wiedereinsetzten beachten, daß die Grifftasten auf der sightbaren Seite sind.

ACHTUNG: Die Filter dieser Dunstabzugshaube,müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden.Fettgetränkte Filter sind leicht brennbar.

Aktivkohlefilter

- Funktionswise

Aktivkohlefilter absorbieren Gerüche bis zu ihrer Sattigung. Sie sind weder wasch- noch regenerbar und müssen deshalb mindestens alle 4 Monate bzw. bei oftmaligem Gebrauch früher ausgetauscht werden.

Auswechseln

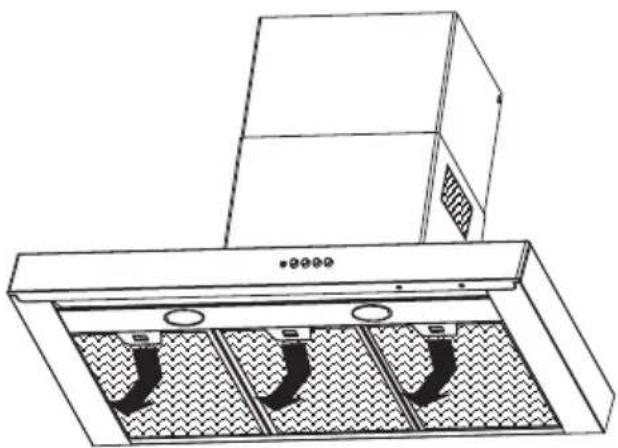

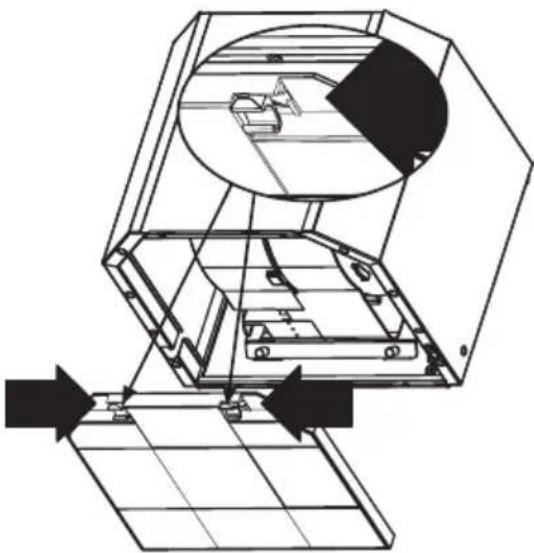

Zuerst die Fettfilter (Abb.11), dann den Aktivkohlefilter mit Hilfe der entsprechenden Filterhalter aus ihrem Sitz enthalten (Abb.12). Einen neuen Aktivkohlefilter montieren und die Metallfettfilter wieder anbringen.

ACHTUNG: Die Filter dieser

Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetränkte Filter sind leicht brennbar.

Abb. 11

Abb. 12

Beleuchtung

Model zu 60 cm, 2 Hrabogenspotszuzu 20 W.

Modell zu 90 umd1 11200 cm, 33 Halogenspots zu 20 W.

Auswechseln (Abb.14)

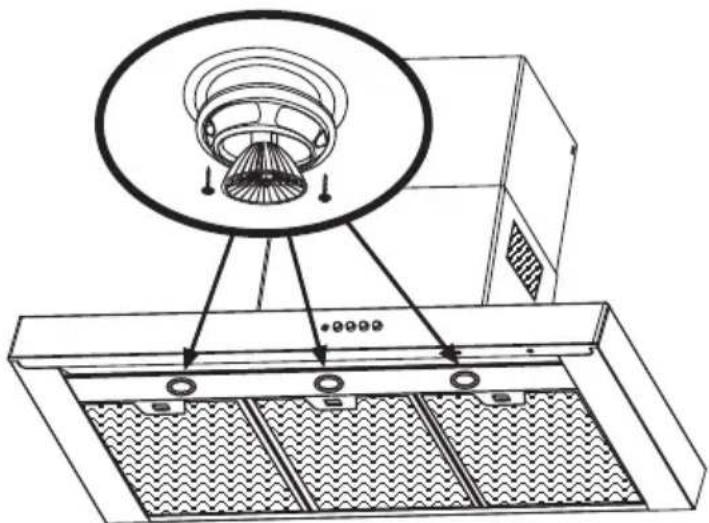

Die beiden Schrauben lose, die die Metallzwinge fixieren; den Spot vorsichtig aus der Lampenfassung Herausziehen. Bei der Remontage muss darauf geachtet werden, dass die beiden Steckerstiffe korrekt in die Sitze der Lampenfassung eingesetzt werden.

Pflege

Für die normale Reinigung der Dunstabzugshaube:

• Nie nasse Tücher oder Schwämme, noch Wasserstrahlen verwenden.
• Nie Lösungs- oder alkoholhaltige Mittel verwenden, da diese ein Mattwerden der lackierten Oberflächen bewirken.
• Nie Scheuermittel verwenden, insbesondere auf Inox-Stahl Oberflächen.

Es empfieht sich, ein feuchtes Tuch und milde Flüssigreinigungsmittel zu verwenden.

Abb. 13

MONTAGE

1 spatschem B (optie)

Dieses Gerät entspricht den europäischen Niederspannungsrichtlinien 73/23/EWG zur elektrischen Sicherheit, den europäischen Richtlinien 89/336/EWG zur elektromagnetischen Verträglichkeit und den Richtlinien 93/68/EWG zur CE-Kennzeichnung
