INSTALLAZIONE

Deze kap is geschikt om aan die muurttewordenggeinstalleerd,boveneneenkkoedplaatdie tegen een wamdl issgepstaet. Hijikanaorde gebruikt in de afzugversie (afvoer naar buiten) of in de filterversie (recycling binnen).

Waarschuwingen voor de veiligheid

Vanwege de gecompliceerdheid en het gewicht van het apparaat raadt men aan de installmentie te latent uitvoeren door gespecialiseerde vakmensen, verwijl rekening gehonden dient te worden met alle voorschriften van de bevoegde autoriteiten voor wat betreft de afvoer van de weg te leiden lucht. De fabrikant wijst iedere verantwoordelijkheid voor schade die te wijten is aan een Niet correcte of nicht volgens de regels uitgevoerde installmentie, af.
- Sluit het apparaat Niet aan op pijpen die door verbranding ontstane rook afvoeren (verwarmingsketels, open haarden enz...).
- De minimum veiligheidsafstand:tussen de kookplaat en de kap is 65 cm.
- Flamboyeer nicht onder de afzuigkap.
- Houdt frituurpannen onder controle gedurende het gebruik: de oververhitte olie zou kunnen ontvlammen.
- In het geval waarin in het vertrek zowel de afzuigkap als Niet door elektriciteit aangedreten (b.v. gasapparaten) apparaten worden gebruikt, dient men te zorgen voor een aangepaste ontluchting van het vertrek. Een juist gebruik zonder risico's bereikt men wanner de maximum depressie van het vertrek de 0,04 mbar Niet overschrijdt; men voorkomt op deze manier een terugkeer van de vrijkomende gassen.

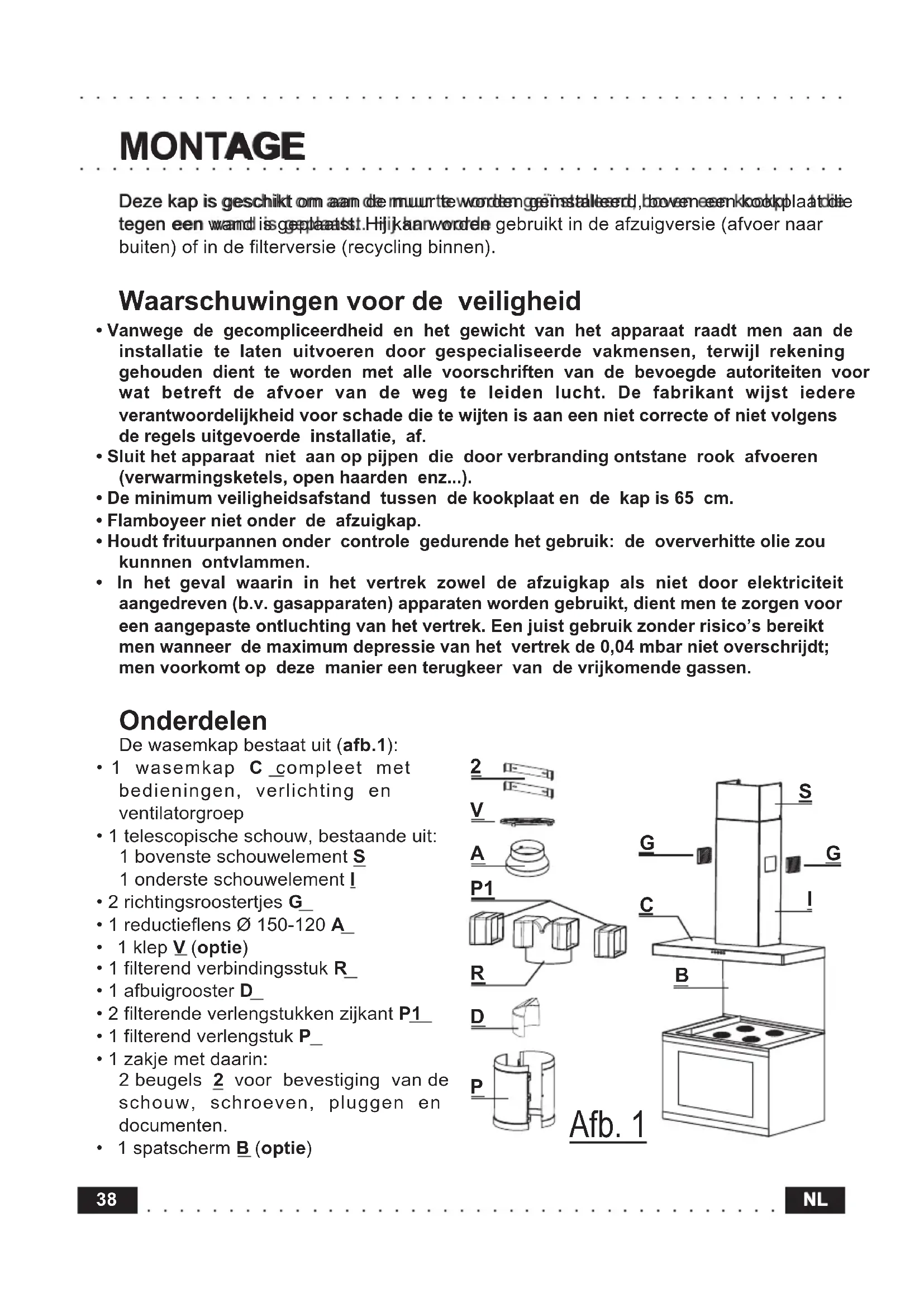

Onderdelen

De wasemkap bestaatuit (afb.1):

• 1 wasemkap C_compleet met bedieningen, verlichting en ventilatorgroep
• 1 telescopische schouw, bestaandeuit: 1 bovenste schouwelement S 1 onderste schouwelement I
• 2 richtingsroostertjes G
  1 reductieflens 0 150-120 A
  1 klep V (optie)
  1 filterend verbindingsstuk R
  1 afbuigrooster D
• 2 filterende verlengstukken zijkant P1
  1 filterend verlengstuk P
  1 zakje metkaarin:

2 beugels 2 voor bevestiging van beschouw, schroeven, pluggen endocumenten.

Aanwijzingen voor deinstallatie

Neem het volgendie sohemmaa aadhtcndewaaasnkaaggermakkelijk te kuren installereren:

• Montage van de steunbeugels en spatschemm
• Montage van de wasemkap
• Elektrische aansluiting en contrôle van de werkinq
• Aansluiting in afzuigende of filterende opstelling
• Montage van de telescopische schouw

Montage van de steunbeugel en het spatschem

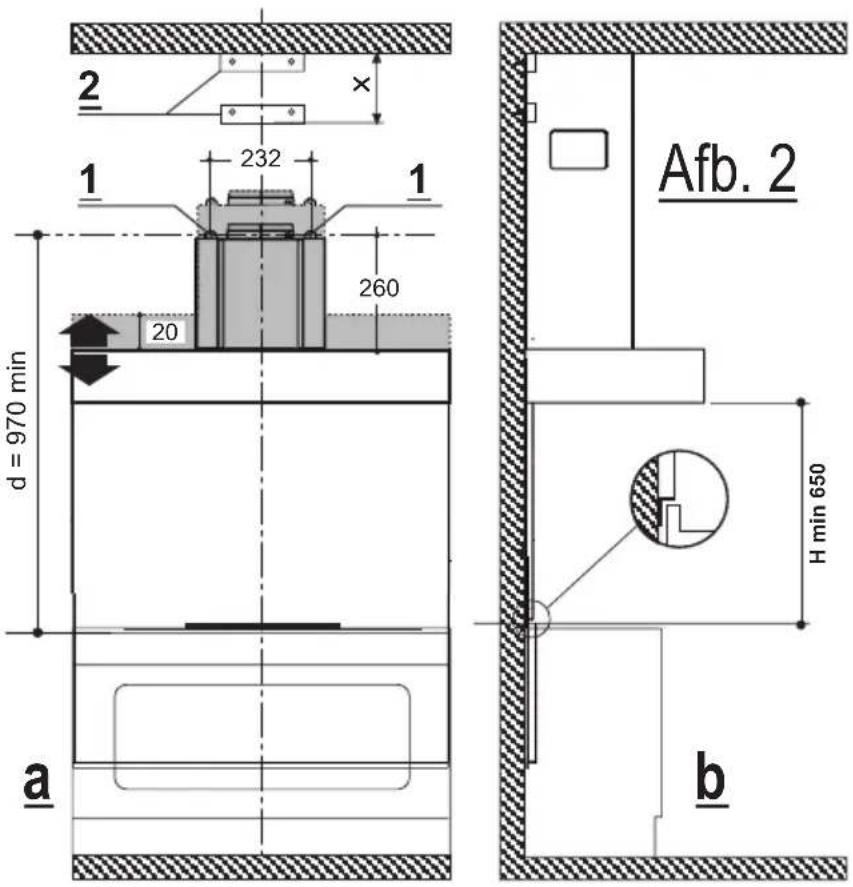

Neem de afbeeldingen (afb. 2a-b) als uitgangspunt:

• Teken een verticale bijn op de wand tot het plafond, midden in het gebied waarin de wasemkap要去 worden gemonteerd; deze bijn dient voor de verticale uitlijning van de diverse onderdelen.

Plaatsing van de beugels 2

a) Zeteen van de beugels2 gegen de wand op onceveer 1-2 mm van het plafond of van de bovenkant, en lijn het midden ervan (inkepingen)uit op de verticale lijn.
b) Teken de twee gaten van de uitsparingen van de beugel op de wand.
c) Zet de andere beugel 2 gegen de wand, en lijn hemuit met de verticale lijn op

een afstand X die gemeten worden zoals op afb. 2, en gelijk is aan de hoogte van het bovenste schouwelement S dat bij de wasemkap geleverd is. De maat X kan verschillen, afhankelijk van de diverse hoogten waarin het bovenste schouwelement leverbaar is.

d) Teken de middelpunten van de gaten van de uitsparingen van de beugel op de wand.

Realisatie van de bevestigingsgaten 1:

a) teken een punt op de verticale waar op een afstand tot de kookplaat van: d = 970 min (maat zonder spatschem).

d =hoogte spatschem +320 mm (maat met spatschem). De maal is de minimumhoogte in mm van de kookplaat tot de onderkant van het frontpaneel.

b) Trek op het getekende punt een horizontale lijn die parallel loopt aan de kookplaat.
c) Maak twee gaten 1 in de muur met een boorpunt van 8 mm (afb. 2a, en steek de pluggen en bevestigingsgaten in de gaten 1 (schroeven van 4,2× 44,4) Bevestig de schroeven en LAST een ruimte van 5-6 mm vrij, die nodig is voor het vasthaken

van de wasemkap. Kefteeblijtigenerzijmoggelijkmetedestesschevenvare de wasemkap (zie Montage van de wasemkap). De wasemkap mag een maximale uitslag hebben van 20 mm.

Spatschem (optie)

De hoogte van de wasemkap boven de kookplaat worden in dit geval bepaald door de hoogte van het spatschem B en van de eventuele opstaande rand van het blad van de onderkastjes. Het spatschem moet worden gemonteerd alvorens de wasemkap te monteren en als u hem zowel aan de boven- als onderkant wilt vastzetten aan de muur,要去 Hij op de juiste hoogte worden gemonteerd alvorens de onderkastjes of tenminste het desbetreffende bovenblad te plaatsen. Aangezien dit een complexe handeling is, mag zichuitsluitend worden uitgevoerd door de keukeninstalleur of door bekwame vakmensen die alle uiteindelijke maten van de meubels kennen. Als u zich wilt beperken tot alleen bevestiging aan de bovenkant, dient u als volgt te werk te gaan:

a) Zet het spatschem op het werkblad van de onderkastjes en gegen de wand, zoals op afb. 2.
b) Teken de middelpunten van de twee gaten van het bovenste paneel op de muur.
c) Boor gaten in de muur met een boorpunt van 8mm en zet het spatschem vast met behulp van de bijgeleverde pluggen en schroeven.
d) Stabilisatie van de onderkant, als dat nodig is, worden overgelaten aan de installment.

Montage van de wasemkap

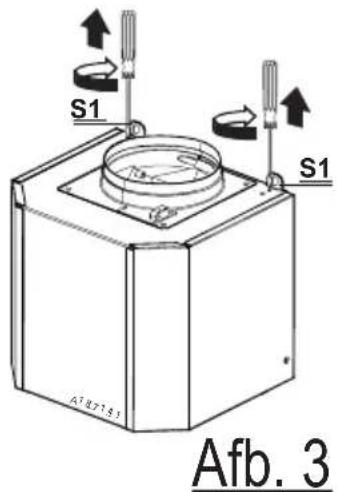

Alvorens de installation te beginnen要去en de steunbeugels S1 worden ingesteld, door de stelschroeven met de klok meet te draaien tot ze Niet verder können (afb.3):

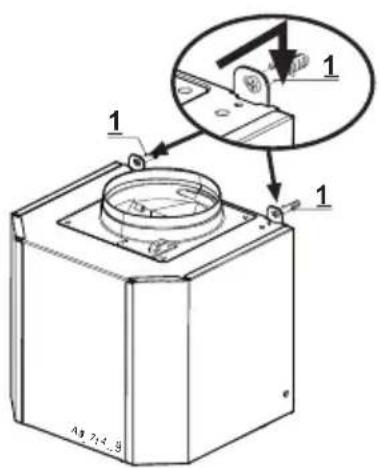

a) Haak de wasemkap vast ter hoogte van de twee schroeven_1 van 4,2 x 44,4 die tevoren aangebracht zichn (afb.4).
b) Hang de wasemkap waterpas door de stelschroeven te draaien en span de schroeven volledig.

Aansluiting op het elektriciteitsnet en contrôle van de werking

• Als de elektrische aansluiting eenmaal is uitgevoerd, dient de correcte werkung van de verlichting, de ontsteking van de motor en de wisseling van de snelheden te worden gecontroleerd.
• Controller of de spanning van het elektriciteitsnet overeenstemt met de spanning die op het gevevensplaatje aan de binnenkant van de kap staat aangegeven.
• Verbind de afzuigkap met het elektriciteitsnet door een tweepolige schakelaar aan tebrengen met een opening van de contacten van ten minste 3 mm.
• Vergewis U ervan dat het elektriciteitsnet inUIS een correcte aarding heeft.

Afb. 4

Aansluting in die aufzugende offiftiteraddeversisie Aansluting voor aufziging

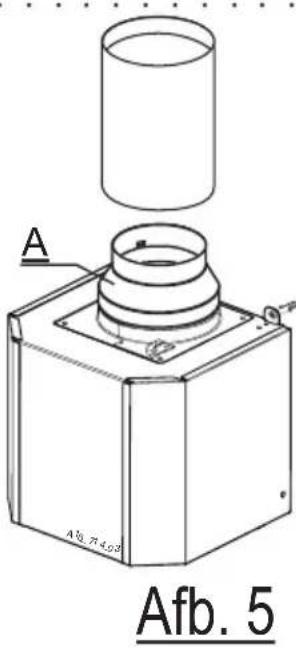

• Deewasemkap kan worden verbonden met de externe leidingen door middel van een starre of buigzame leiding 120 of 150~mm die door de installateur gekozen要去 worden. Voor installmentie met een leiding 120,要去 de reductieflens A worden aangebracht op de uitgang van de wasemkap (afb.5).
• Om de wasemkap te installereren met de luchtuitgang aan de zijkant van het halve element I,要去 het afbuigrooster D worden geplaatst in de verbinding R om het Niet gebruekte gat te sluiten (afb.6).
• Snijd de verlenging P after hoogte van de afvoeren 1 en 2, die in het onderdeel zitten. Verbind de verlenging P met de Ronde uitgang van de afvoer, en duw hem omlaag en breng de verbinding R op verzelfde manier aan (controlleden of de twee filterende verlangstukken P1 in het verbinderingsstuk R zitten) op het verlangstuk P. Controller of de hoogte van de samengemonteerde onderdelen R + P correspondeert met de hoogte van de uitgang van de schouw (afb.7).
• Verwijder de eventuele koolstoffilters (zie de paragraf Onderhoud).

Aansluiting voor filtering

• De gefilterde lucht worden teruggebracht in het vertrek door de twee plastic zijroosters G die op de onderste halve buis I zitten.

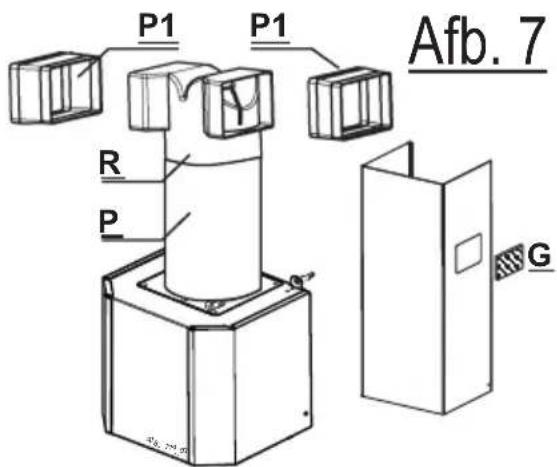

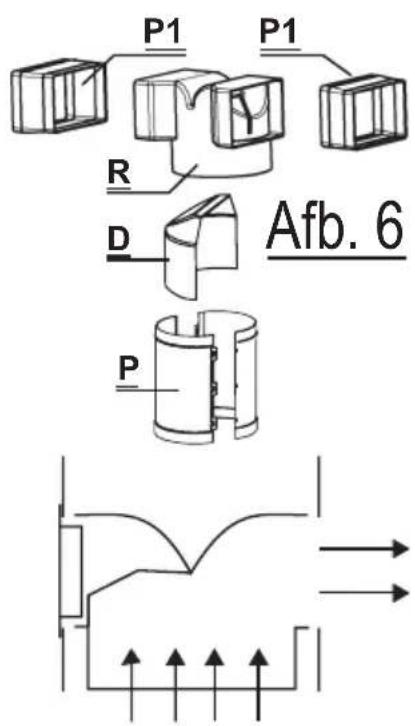

• Verbind het verlangstuk P met de Ronde uitgang van de afvoer, duw hem omlaag en breng het verbindingsstuk R (controlleden of de twee filterende verlangstukken P1 in het verbindingssstuk R zitten) op bezelfde manier aan op het verlangstuk P. Snijd het verlangstuk P af in correspondentie met de afvoeren 1 en 2 die in het verlangstuk� aangebracht. Controller of de hoogte van de samengemonteerde onderdelen + correspondeert met de hoogte van de uitgang van de schouw (afb.7).
• Plaats de koolstoffilters in de wasemkap (zie de paragraaf Onderhoud). Niet de richtingsroostertjes plaatsen, dat moet pas gedaan worden nadat de schouw geinstalleerd is.

Montage van detetessccipissteessbbauw

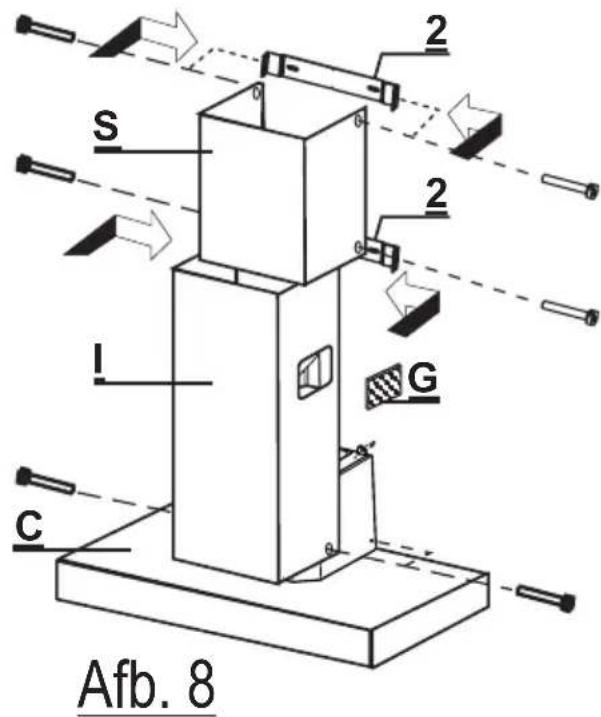

• OmmdeeteesopisbisbessbouwSsteemmonbeeen, moeten de zijflappenietsuitelkaar worden getrokken,achter de beugels 2 worden gehaakt en weergesloten worden. Zet het bovenste schouwelement S vast aan de beugels 2 met de vier schroeven uit het zakje met accessoires (afb.8).
• Breng het onderste schouwelement I op soortgelijke manier aan tussen het bovenste schouwelement S en de wasemkap C met twee van de schroeven die te vinden� in het zakje met accessoires.
  Schouw met roostertjes: klik de richtingsroostertjes in de behuizingen in de staalplaat, zodate het symbool maar boven gericht is en het symbool maar voren. Bovendien moet voor de filterversie worden gecontroleerd of de roostertjes correct in het filterende verbindingsstuk R়n aangebracht (afb. 9).

GEBRUK

Veiligheidsmaatregelen

• WoondtaUwalkkeemiggsgsfonderhobdschenkannmededelaandokogtagvotreneren, dient U de stekker uit het stopcontact te trekken of de hoofdschakelaar uit te schakelen.
• Onderhoud het vet- en koolstofffilter stipt volgens de opgave van de fabrikant of vaker indien het gebruik langer dan vier uw per dag is.
• Doof of reduceer de vlam als de pan van het vuur worden gehaald, maar LAST de vlam nooit voluit onder een in bedrijf zijnde wasemkap staan.
• Regel de vlam zodanig, dat deze nooit onder de pan uit komt; hierdoor worden energie bespaard en een gevaarlijke warmteconcentratie vermeden.
• Gebruik de wasemkap enkel en alleen voor het afzuigen en zuiveren van keukendampen en -geuren.

Handleiding

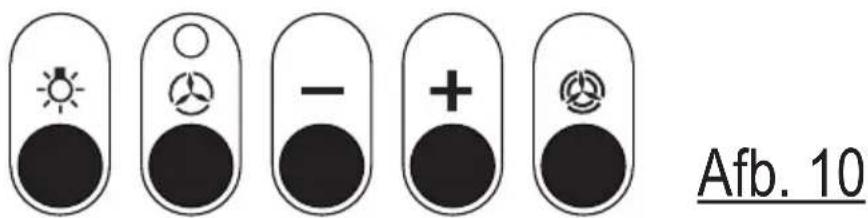

Het schema van de bedieningen is als volgt:

Toets 1 = Schakelt de verlichting aan en uit

Toets 2 = Schakelt de motor aan enuit (De LED T2 is aangeschakeld)

Toets T3 = Vermindert de zuigsnelheid

Toets T4 = Verhoogt de zuigsnelheid

Toets T5 = Intensieve snelheid met geprogrammeerde uitschakeling (De LED T2 knippert). Geschikt om de sterkste kookdampen te verwerken; schakelt automatisch 10 minutes na het aanzetten UIT. Kan worden uitgeschakeld door op de toets te drukken T5.

T1 T2 T3 T4 T5

ONDERHOUD

Een constant onderhoud garamdeert eem groote wetking geneseenggoeedeneaen tookna a verloop wam tijdt. Eijzondreeaaaddabhtbliente worden geschonken aan de metalen antivetfilters en, alleen voor filterkappen, aan het aktieve koolfilter.

Metalen antivetfilter

- Reiniging

Het isoodzakelijk deze filters tenminste eenmaal in de twee maanden met een normalhuissschoonmaakmiddel te reinigen; de compacte afmetingen makeh het maybek de filters ook in de vaatwasmachine te wassen.

- Demonteren van de filters

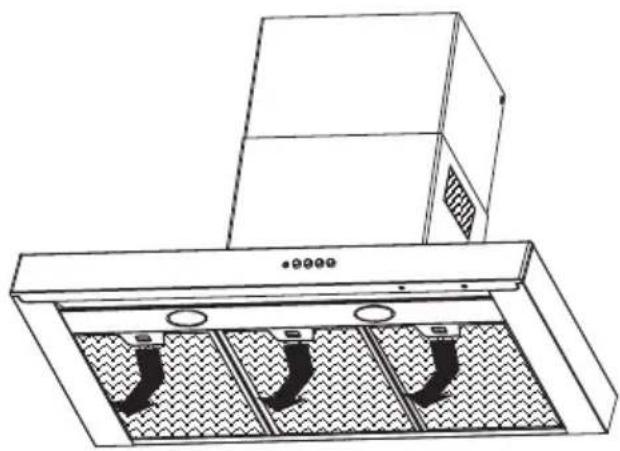

Verwijder telkens een filter tegelijk, door de handgreep maar de achterzijde van de wasemkap te duwen (afb. 11). Let er bij het terugplaatsen op dat de handgreep zichbaar blijft.

LET OP: de aangegeven tijden voor onderhoud of verranging moeten in acheit genomen worden, om möglichk brandgevaar te vermijden als de filters verzadigd�<|im_start|>assistant let met vet.

Koolstoffilter

- Werking

De koolstoffilters hebben het vermogen geuren vast te houden, totdat zij verzadigd�n. Ze können nicht worden afgewassen of opgewerkt, en要去 den derhalve minstens eenmaal in de 4 maanden worden verrangen, of vaker als het gebruik bijzonder intensief is.

- Vervanging

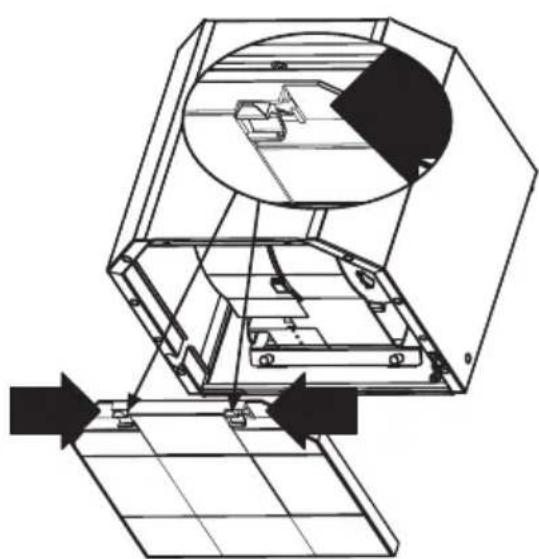

Verwijder de vetfilters (afb.11) en verwijder het koolstofffilter van zichn bevestigingen (afb.12). Plaats het neue koolstofffilter en de metalen vetfilters werden.

LET OP: de aangegevenrijk voor onderhoud of verranging moeten in acheit genomen worden, om möglichk brandgevaar te vermijden als de filters verzadigd zich met vet.

Afb. 11

Afb. 12

Verlichting

Model van 90 em 1120 cm, 33 halogeenspotjes van 20 W.

Vervanging (afb.13)

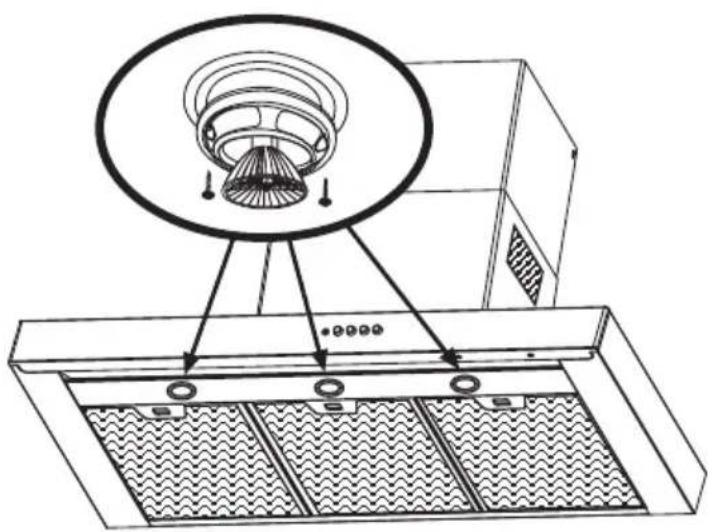

Verwijder de twee schroeven waarmee de metalen ringmoer vastzit, haal het spotje uit de lamphouder door er voorzichtig aan te trekken. Om hem wee terug teplaatsen moet erop worden gelet dat de twee stiftjes correct in de openings van de lamphouder worden aangebracht.

Reiniging

Voor de normale reiniging van dewasemkap:

• Gebruik geen natte doeken of sponzen, en geen waterstralen.
• Gebruik geen oplosmiddelen of alcohol, want hierdoor zouden de gelakte oppervlakken hun glans kuren verliezen.
• Gebruik geen schurende middelen, vooral Niet op de roestvrijstalen oppervlakken.

Het wordt aangeraden een vochtigedeok met een neutralschoolmaakmiddel te gebruiken.

Afb. 13

CE

Dit apparaat voldoet aan de Europese Laagspanningsrichtlijn 72/23/EEGinzake de elektrische verilgheid en aan de Europese normen 89/336/EEGinzake de electromagnetische compatibiliteit en 93/68/EEGinzake de CE-markering.
