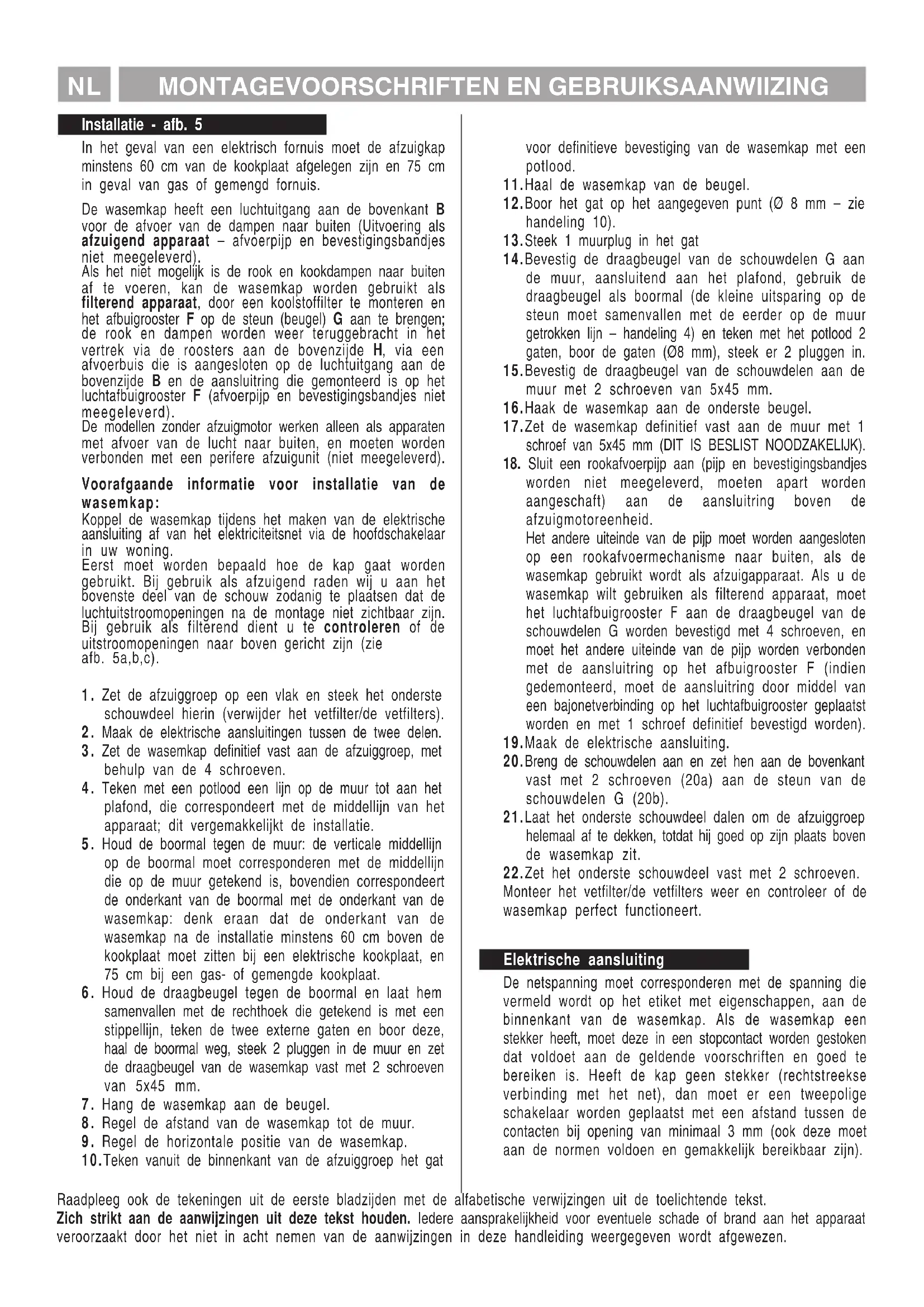

GEBRUIKSAANWIJZING HB 9 IX Ariston Thermo
Installatie - afb. 5
In het geval van een elektrisch fornuis moet de afzuigkap minstens 60 cm van de kookplaat afgelegen zijn en 75 cm in geval van gas of gemengd fornuis.
De wasemkap heeft een luchtuitgang aan de bovenkant B voor de afvoer van de dampen naar buiten (Uitvoering als afzuigend apparaat – afvoerpijp en bevestigingsbandjes niet meegeleverd).
Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstoffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes niet meegeleverd).
De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd).
Koppel de wasemkap tijdens het maken van de elektrische aansluiting af van het elektriciteitsnet via de hoofdschakelaar in uw woning.
Eerst moet worden bepaald hoe de kap gaat worden gebruikt. Bij gebruik als afzuigend raden wij u aan het bovenste deel van de schouw zodanig te plaatsen dat de luchtuitstroomopeningen na de montage niet zichtbaar zijn. Bij gebruik als filterend dient u te controleren of de uitstroomopeningen naar boven gericht zijn (zie afb. 5a,b,c).
-
Zet de afzuiggroep op een vlak en steek het onderste schouwdeel hierin (verwijder het vetfilter/de vetfilters).
-
Maak de elektrische aansluitingen tussen de twee delen.
-
Zet de wasemkap definitief vast aan de afzuiggroep, met behulp van de 4 schroeven.
-
Teken met een potlood een lijn op de muur tot aan het plafond, die correspondeert met de middellijn van het apparaat; dit vergemakkelijkt de installatie.
-
Houd de boormal tegen de muur: de verticale middellijn op de boormal moet corresponderen met de middellijn die op de muur getekend is, bovendien correspondeert de onderkant van de boormal met de onderkant van de wasemkap: denk eraan dat de onderkant van de wasemkap na de installatie minstens 60 cm boven de kookplaat moet zitten bij een elektrische kookplaat, en 75 cm bij een gas- of gemengde kookplaat.
-
Houd de draagbeugel tegen de boormal en laat hem samenvallen met de rechthoek die getekend is met een stippellijn, teken de twee externe gaten en boor deze, haal de boormal weg, steek 2 pluggen in de muur en zet de draagbeugel van de wasemkap vast met 2 schroeven van 5x45 mm.
-
Hang de wasemkap aan de beugel.
-
Regel de afstand van de wasemkap tot de muur.
-
Regel de horizontale positie van de wasemkap.
-
Teken vanuit de binnenkant van de afzuiggroep het gat
voor definitieve bevestiging van de wasemkap met een potlood.
11.Haal de wasemkap van de beugel.
-
Boor het gat op het aangegeven punt (∅ 8 mm – zie handeling 10).
-
Steek 1 muurplug in het gat
-
Bevestig de draagbeugel van de schouwdelen G aan de muur, aansluitend aan het plafond, gebruik de draagbeugel als boormal (de kleine uitsparing op de steun moet samenvallen met de eerder op de muur getrokken lijn – handeling 4) en teken met het potlood 2 gaten, boor de gaten (∅8 mm), steek er 2 pluggen in.
-
Bevestig de draagbeugel van de schouwdelen aan de muur met 2 schroeven van 5x45 mm.
16.Haak de wasemkap aan de onderste beugel.
-
Zet de wasemkap definitief vast aan de muur met 1 schroef van 5x45 mm (DIT IS BESLIST NOODZAKELIJK).
-
Sluit een rookafvoerpijp aan (pijp en bevestigingsbandjes worden niet meegeleverd, moeten apart worden aangeschaft) aan de aansluitring boven de afzuigmotoreenheid.
Het andere uiteinde van de pijp moet worden aangesloten op een rookafvoermechanisme naar buiten, als de wasemkap gebruikt wordt als afzuigapparaat. Als u de wasemkap wilt gebruiken als filterend apparaat, moet het luchtafbuigrooster F aan de draagbeugel van de schouwdelen G worden bevestigd met 4 schroeven, en moet het andere uiteinde van de pijp worden verbonden met de aansluitring op het afbuigrooster F (indien gedemonteerd, moet de aansluitring door middel van een bajonetverbinding op het luchtafbuigrooster geplaatst worden en met 1 schroef definitief bevestigd worden).
19.Maak de elektrische aansluiting.
-
Breng de schouwdelen aan en zet hen aan de bovenkant vast met 2 schroeven (20a) aan de steun van de schouwdelen G (20b).
-
Laat het onderste schouwdeel dalen om de afzuiggroep helemaal af te dekken, totdat hij goed op zijn plaats boven de wasemkap zit.
22.Zet het onderste schouwdeel vast met 2 schroeven. Monteer het vetfilter/de vetfilters weer en controleer of de wasemkap perfect functioneert.
Elektrische aansluiting
De netspanning moet corresponderen met de spanning die vermeld wordt op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften en goed te bereiken is. Heeft de kap geen stekker (rechtstreekse verbinding met het net), dan moet er een tweepolige schakelaar worden geplaatst met een afstand tussen de contacten bij opening van minimaal 3 mm (ook deze moet aan de normen voldoen en gemakkelijk bereikbaar zijn).
Beschrijving van de wasemkap - afb. 1
1 Bedieningspaneel
2 Vetfilter
3 Handgreep voor ontgrendeling van het vetfilter
4 Halogeenlamp
5 Dampscherm
6 Telescopische schouw
7 Luchtuitgang (alleen voor gebruik als filterend apparaat)

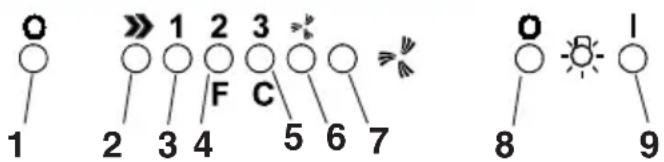

Werking – Model met elektronische besturingen
1
2 3 4 5 6 7
>> 1 2 3
F C
5 6 7
O
8 9
1 - OFF Knop motor
2 - ON knop en tevens motor snelheidsknop 1 - 2 - 3 - 1-2...
3 - Led snelheid 1
4 - Led snelheid 2 en verzadigde vetfilter (in dit geval gaat het lampje flikkeren- zie de aanwijzingen betreffende het reinigen van de vetfilters).
5 - Led snelheid 3 en verzadigde koolstofffilter (in dit geval gaat het lampje flikkeren – zie de aanwijzingen betreffende het reinigen van de koolstofffilters).
Opgelet! Het controlesysteem voor het aangeven van de verzadigde koolstofffilter is uitgeschakeld.
In het geval dat men een koolstofffilter wil installeren, het controlesysteem voor de aanwijzing van verzadigde koolstofffilter inschakelen, door tegelijkertijd, gedurende 3 seconden, de knoppen 2 en 7 ingedrukt te houden: aan het begin van deze handeling zal alleen LED 4 flikkeren, na 3 seconden zal ook LED 5 flikkeren om aan te geven dat het controlesysteem verzadigde koolstofffilter ingeschakeld is. Om dit uit te schakelen weer op de twee knoppen drukken: na 3 seconden zal LED 5 stoppen met flikkeren, de inrichting is uitgeschakeld.
6 - Led aanwijzing intensieve snelheid
7 - Knop voor het inschakelen van de intensieve snelheid. Er wordt aangeraden deze snelheid te gebruiken wanneer de rook en geur concentratie nogal sterk is (bijvoorbeeld wanneer er vis gebakken wordt of in geval van frituren).
Nadat de intensieve snelheid is ingeschakeld zal deze 5 minuten lang blijven werken, daarna zal de kap weer in de van te voren afgestelde snelheid gaan werken (van 1 tot 3) of zal zelfs uitgaan indien van te voren geen enkele snelheid ingesteld is. Om de intensieve snelheid uit te schakelen voordat de 5 minuten voorbij zijn knop 1 of knop 2 indrukken.
8 - Knop voor het afzetten van de lichten
9 - Knop voor het aanzetten van de lichten
In geval van storingen, voordat U zich tot de assistentie service wendt, minstens 5 seconden het apparaat van de elektrische voeding doen, door de stekker uit te trekken, en daarna weer invoeren. In het geval dat de storing blijft voortbestaan, wendt U zich tot de assistentie service.
Werking – Model met toetsenbord
Beschrijving van het bedieningspaneel en werking van de wasemkap
b
c
d
a. ON/OFF lichtknop
b. OFF/ON knop voor de zuigfunctie en voor de selectie van de laagste zuigkracht
c. Knop middelste zuigkracht
d. Knop maximale zuigkracht
e. werkingscontrolelampje (voorzien op het model met ronde knoppen)
In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.
We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog voor ongeveer 15 minuten nadat men beëindigt heeft aan te laten.
Schoonmaak
De kap moet regelmatig schoon gemaakt worden, zowel binnen als buiten.
Voor de schoonmaak een doek met gedenatureerd alcohol of neutrale reinigingsmiddelen gebruiken. Geen schuurmiddelen gebruiken. Het niet in acht nemen van de reinigingsnormen van de afzuigkap en van de vervanging en reiniging van de filters kan brandgevaar veroorzaken.
Onderhoud
Koppel voor ieder onderhoud eerst de afzuigkap af van het elektriciteitsnet.
Vetfilter
Moet eenmaal per maand worden gereinigd (en, in het geval van het model met elektronisch bedieningspaneel, telkens wanneer LED 4 – knippert, zie vorige pagina ), met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma.
Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep (f) - (afb. 2).
Alleen voor het model met elektronisch bedieningspaneel:
Nadat de vetfilter vervangen is, ongeveer 3 seconden op toets 1 (zie vorige bladzijde) drukken, totdat het systeem een pieptoon laat horen.
Led 4 zal stoppen met knipperen.
Koolstofffilter (alleen voor filterend apparaat)
Houdt de lastige kookgeuren vast.
De koolstofffilter kan om de twee maanden gewassen worden (en, in het geval van het model met elektronisch bedieningspaneel, telkens wanneer LED 5 - knippert, zie vorige pagina) in warm water en met geschikte wasmiddelen of in de vaatmachine op 65°C (in het geval van een reiniging in de vaatmachine voer een volledige wascyclus uit en zonder vaten).
Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minuten op 100°C. Vervang het matje om de 3 jaar en elke keer dat het doek beschadigt is.
Verwijder het filterframe door de schroef (g) weg te halen waarmee hij aan de wasemkap is vastgezet (afb. 3).
Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaats (j).
Alleen voor het model met elektronisch bedieningspaneel:
Nadat de koolstofffilter vervangen is, ongeveer 3 seconden op toets 1 (zie vorige bladzijde) drukken, totdat het systeem een pieptoon laat horen.
Led 5 zal stoppen met knipperen.
Vervanging lampjes - afb. 4
Open de lampruimte - ga als volgt te werk, overeenkomstig het model in uw bezit:
haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks (afb. 4.1)
of
druk op de lampenkap en laat hem los om hem te openen (afb. 4.2).
Vervang het kapotte lampje.
Gebruik alleen halogeenlampjes van 20W max (G4), en zorg ervoor dat u hen niet met de blote hand aanraakt.
Sluit de lampenkap weer (klikt op zijn plaats).
Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.
Waarschuwing
De afzuigkap nooit gebruiken als het rooster niet goed gemonteerd is! De gezogen lucht mag niet afgevoerd worden in een leiding die gebruikt wordt voor de afvoer van rook van apparaten met een andere voeding als de elektrische energiebron. Altijd voor een goede ventilatie van de ruimte zorgen als de afzuigkap en de apparaten met andere energiebron gebruikt worden. Het is streng verboden met open vlammen onder de afzuigkap te koken. Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, daarom moet het in ieder geval vermeden worden. Het frituren moet geschieden met voortdurende controle om te voorkomen dat verhit vet in brand raakt. Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer zich strikt houden aan de regelingen voorzien door de plaatselijke bevoegde autoriteiten.
